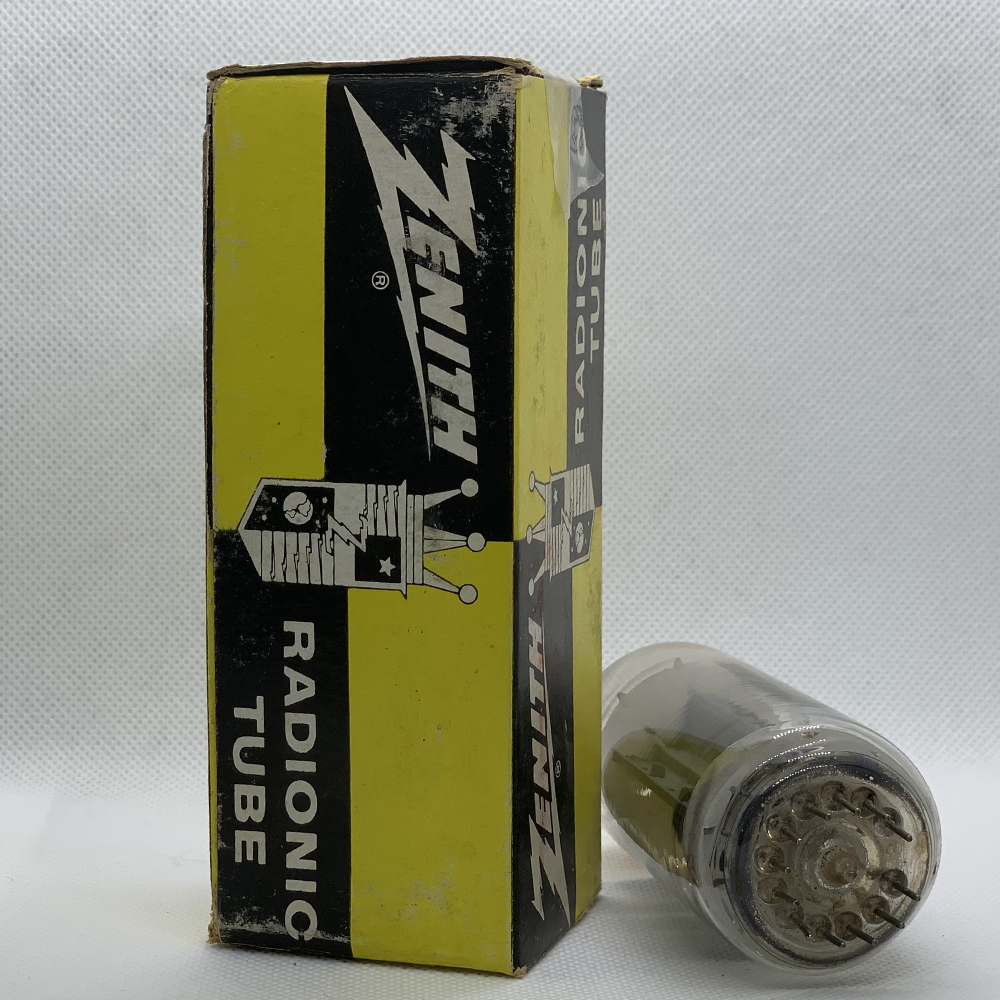

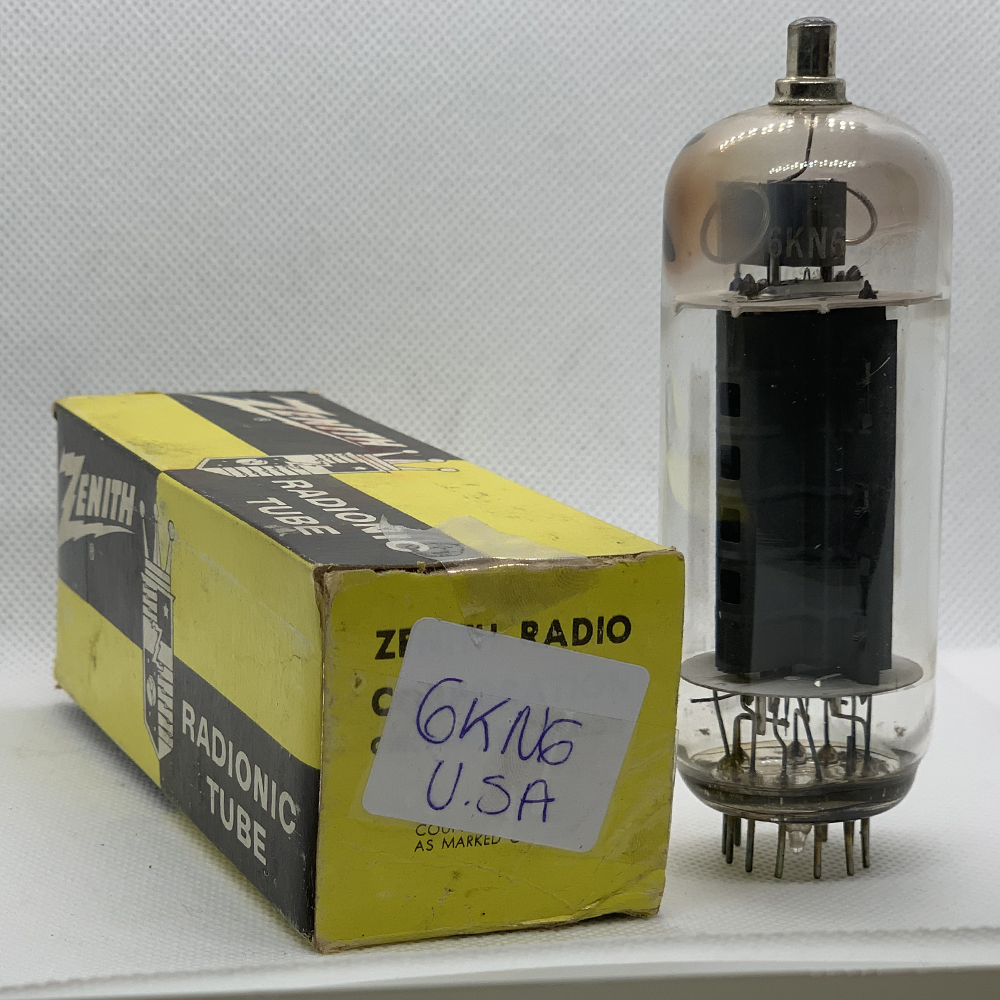

VÁLVULA 6KN6 – FICHA TÉCNICA COMPLETA
Introdução
A 6KN6 é uma válvula duplo tetrodo de feixe dirigido (dual beam power tetrode), projetada para operação de alta potência e corrente em etapas de deflexão horizontal de televisores a cores, moduladores de RF e amplificadores lineares.
Trata-se de uma válvula especial de alta dissipação, contendo duas seções de potência independentes em um único invólucro, o que permite seu uso em configurações push-pull internas ou em paralelo para maior corrente de saída.
Seu desempenho é comparável e, em muitos casos, superior às válvulas 6KD6, 6LB6, 6JS6, 6LQ6 e 6JE6C, sendo muito valorizada em restaurações de televisores, transmissores e amplificadores de RF.
Características Gerais
| Parâmetro | Valor Típico |
|---|---|
| Tipo | Duplo tetrodo de feixe dirigido (dual beam power tetrode) |
| Base | Duplo Novar (12 pinos grandes) |
| Tensão de aquecimento (filamento) | 6,3 V |
| Corrente de aquecimento | 2,85 A |
| Tensão máxima de placa (anodo) | 750 V |
| Tensão máxima de tela (G₂) | 200 V |
| Corrente máxima de placa (cada seção) | 275 mA |
| Corrente de pico de placa | até 1,0 A |
| Corrente de tela (G₂) típica | 35 mA |
| Dissipação máxima de placa (total) | 35 W |
| Dissipação máxima de tela (total) | 6 W |
| Transcondutância (Gm) | 6.000 µmhos (por seção) |
| Tensão de grade de controle (G₁) típica | –45 V |
| Potência de saída (push-pull classe AB₁) | até 60 W |
Pinagem – Base Duplo Novar (12 pinos)
| Pino | Função |
|---|---|
| 1 | G₁ (Grade de controle, seção 1) |
| 2 | K (Cátodo, seção 1) |
| 3 | H (Filamento) |
| 4 | H (Filamento) |
| 5 | G₂ (Grade de tela, seção 1) |
| 6 | G₃ (Feixe) |
| 7 | G₂ (Grade de tela, seção 2) |
| 8 | H (Filamento) |
| 9 | H (Filamento) |
| 10 | K (Cátodo, seção 2) |
| 11 | G₁ (Grade de controle, seção 2) |
| 12 | NC (sem conexão) |
| Topo | Placa (Anodo comum às duas seções) |
Observação: O terminal de anodo é externo (tipo top cap), exigindo isolamento adequado para alta tensão.
Aplicações
-
Etapas de deflexão horizontal de televisores coloridos de alta potência.
-
Amplificadores lineares de RF e moduladores de transmissão.
-
Amplificadores de áudio de alta potência (classe AB₁/AB₂) em configuração push-pull.
-
Substituição funcional em equipamentos que utilizam válvulas 6LB6, 6KD6, 6LQ6, 6JS6C e equivalentes.
-
Projetos experimentais e restauração de transmissores valvulados vintage.
Notas Técnicas
-
A 6KN6 contém duas válvulas de potência em um único bulbo, permitindo excelente rendimento e economia de espaço.
-
Requer boa ventilação ou refrigeração forçada em operação contínua de alta potência.
-
O uso de limitadores de corrente de grade e proteção de tela (G₂) é recomendado para garantir longevidade.
-
O terminal de anodo (top cap) deve ser protegido contra descargas ou contato acidental.
-
Devido à alta capacidade de corrente, apresenta excelente resposta transitória e estabilidade térmica.
Resumo
A 6KN6 é uma válvula potente, versátil e extremamente robusta, desenhada para suportar condições severas em circuitos de deflexão e transmissão.
Sua arquitetura de duplo tetrodo e o design de feixe dirigido proporcionam alta eficiência, linearidade e excelente desempenho em aplicações de potência.
É amplamente procurada por restauradores, técnicos e radioamadores que valorizam estabilidade, potência e durabilidade em equipamentos valvulados clássicos.
