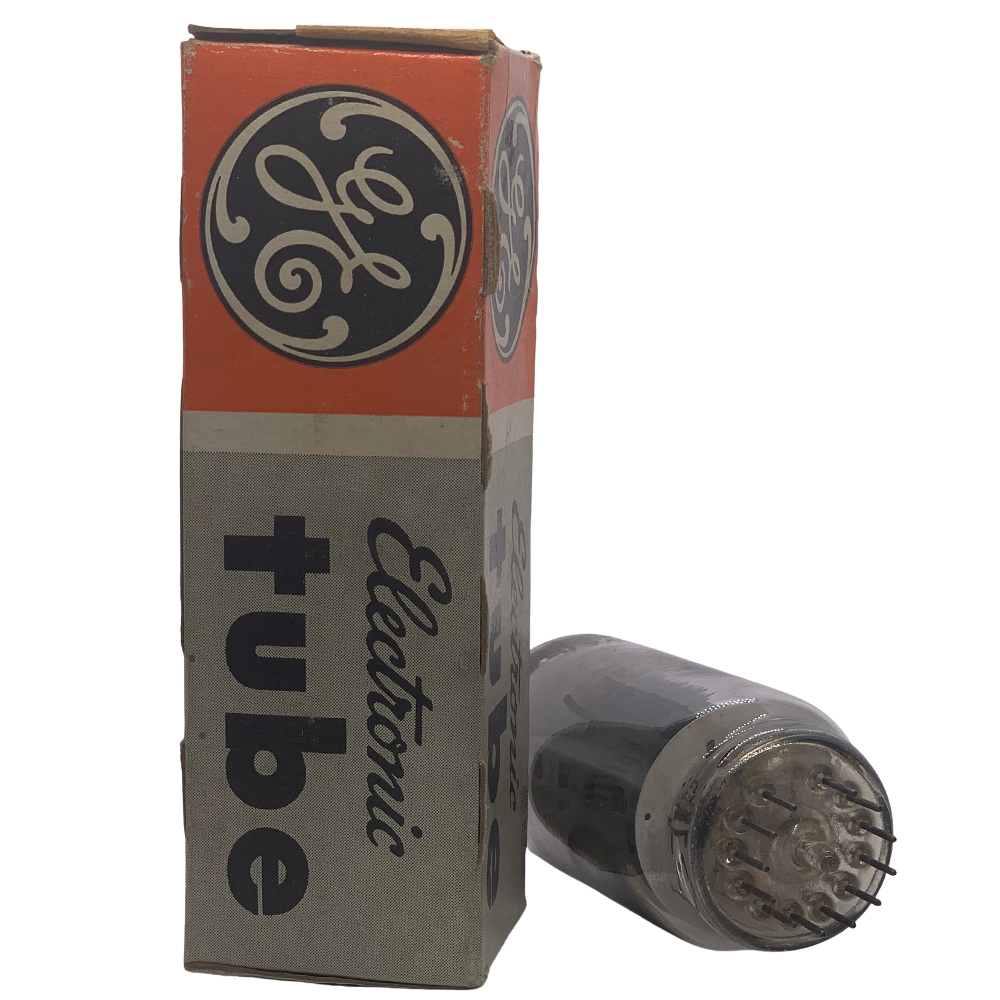

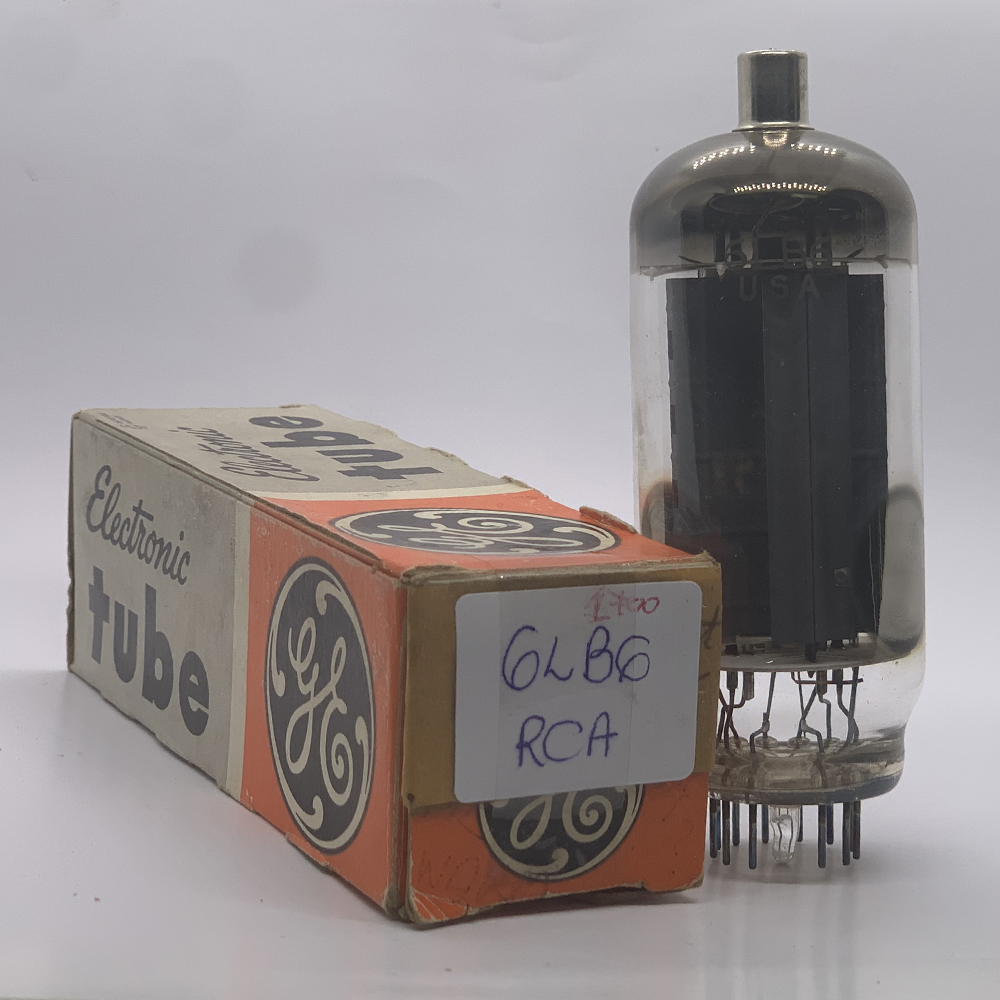

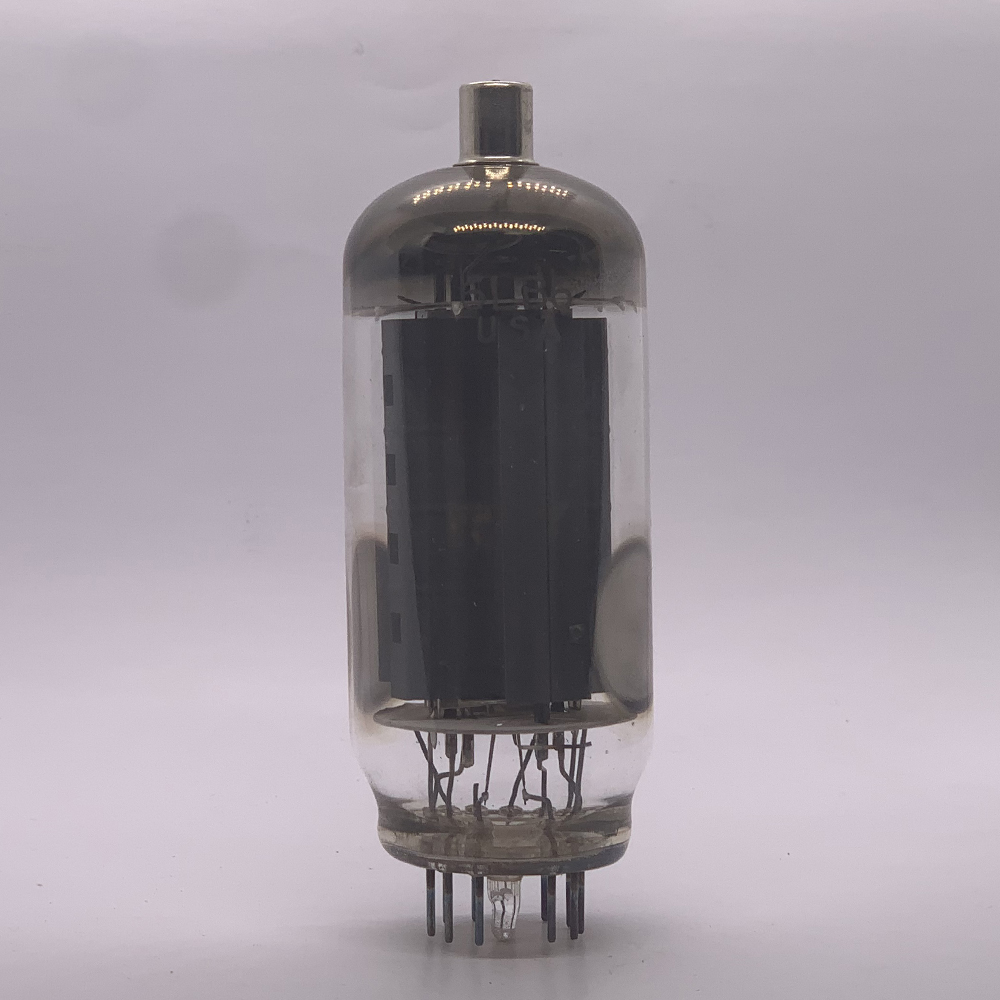

Válvula 6LB6 – Introdução e Ficha Técnica
🔹 Introdução
A 6LB6 é uma válvula do tipo tetrodo feixe direcionado (beam power tetrode), desenvolvida nos anos 1960 principalmente para uso em circuitos de deflexão horizontal de televisores.
Com o tempo, ganhou espaço também em projetos de amplificadores de áudio de alta potência, sendo muito apreciada por radioamadores e construtores de amplificadores valvulados.
Sua construção robusta permite lidar com altas tensões e correntes de placa, entregando boa potência em configurações push-pull.
🔹 Ficha Técnica (valores típicos)
-
Tipo: Tetrodo de feixe direcionado (beam tetrode)
-
Aquecimento (filamento): 6,3 V / 2,5 A
-
Tensão máxima de placa (anodo): 770 V
-
Tensão máxima de grade de tela (g2): 275 V
-
Dissipação máxima de placa: 35 W
-
Dissipação máxima da tela (g2): 6 W
-
Transcondutância (gm): ~ 5.500 µmho
-
Potência de saída típica: até 60 W (em push-pull AB1, 2 válvulas)
-
Base: Octal (8 pinos)
🔹 Aplicações
-
Televisores antigos: usada em circuitos de deflexão horizontal (linha).
-
Amplificadores de áudio de potência: excelente para projetos hi-fi e para guitarras, substituta em alguns casos de 6KD6, 6LF6, 6JS6.
-
Transmissores e radioamadores: pode ser utilizada em etapas de RF de média potência, devido à robustez.
-
Restauro de equipamentos vintage: peça fundamental para manter TVs e amplificadores antigos originais.
🔹 Observações Importantes
-
A 6LB6 tem características semelhantes a outras válvulas da série “sweep tubes”, que eram baratas na época por conta da produção em massa para televisores. Hoje são valorizadas no áudio high-end.
-
Devido à alta demanda em projetos de áudio, os preços subiram bastante no mercado de válvulas vintage.
-
Cuidado com a tensão de placa: a 6LB6 suporta alta voltagem, mas é essencial um bom dimensionamento do transformador e dissipação térmica.
