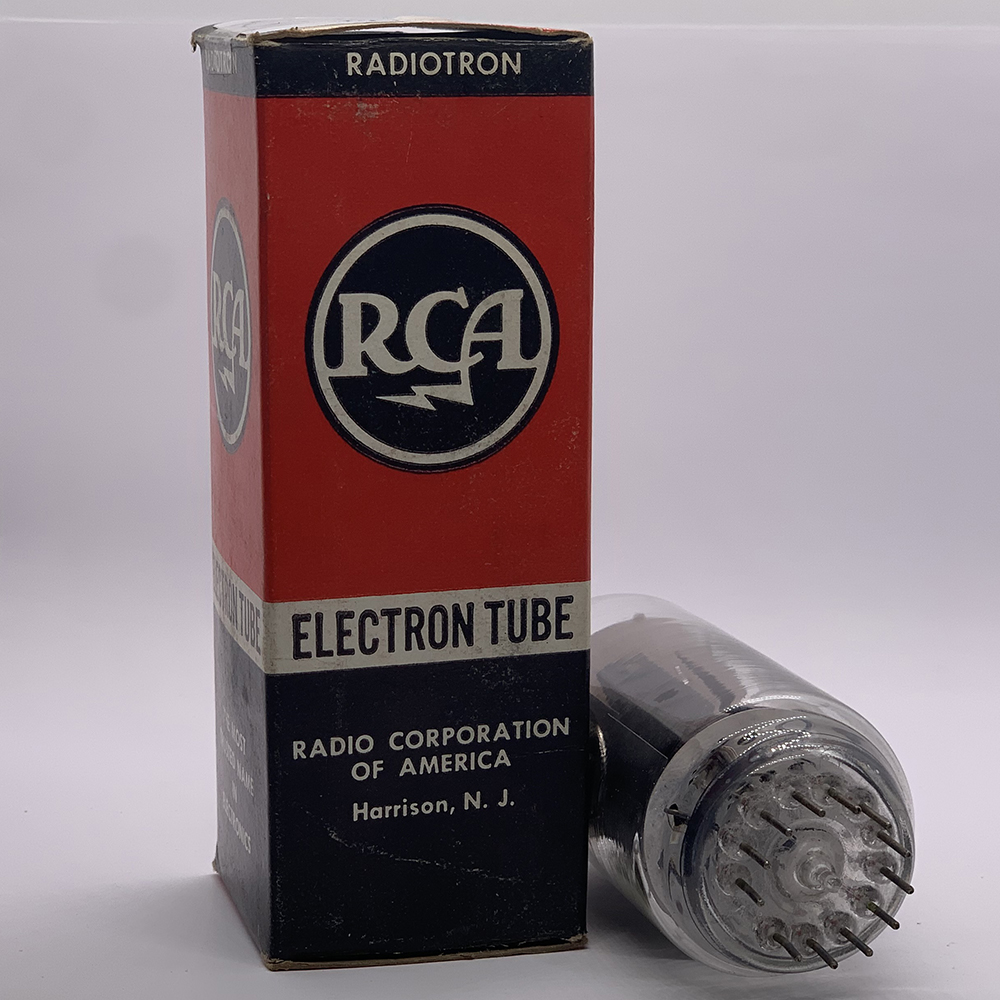

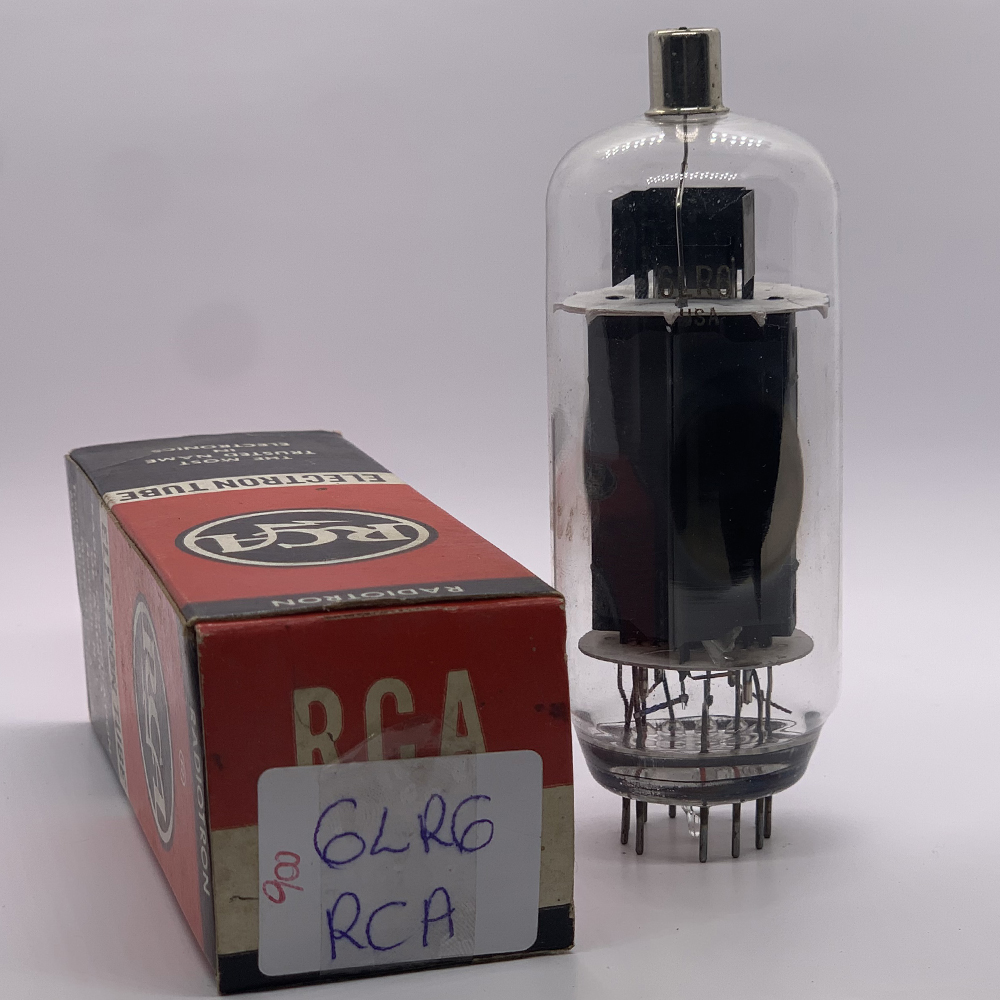

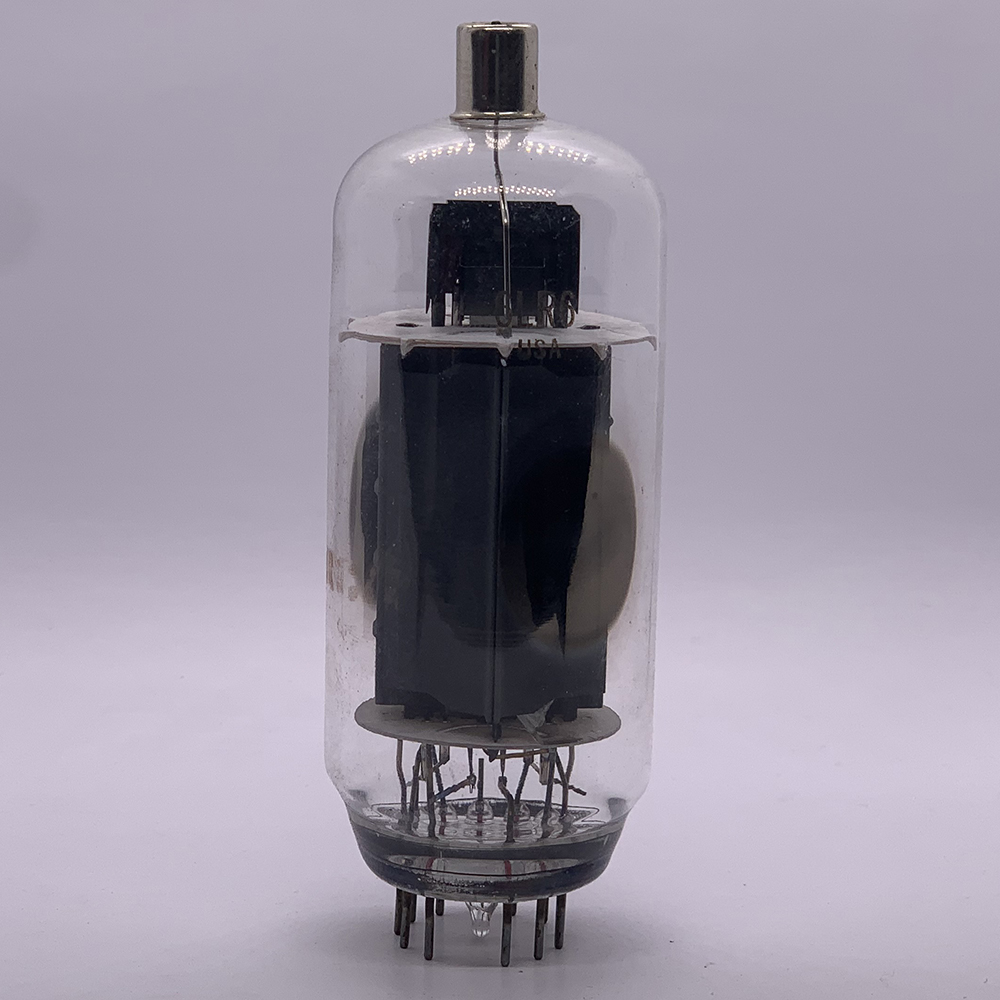

Válvula 6LR6 – Manual Técnico

🔹 Introdução

A 6LR6 é um tetrodo de feixe direcionado (beam power tetrode), projetado inicialmente para uso em circuitos de deflexão horizontal de televisores a cores.
Trata-se de uma válvula de alta potência, robusta e capaz de lidar com correntes e tensões elevadas.

Devido a essas características, rapidamente foi aproveitada em:

• Amplificadores de áudio hi-fi e para guitarra (alta potência, som encorpado).

• Amplificadores lineares para rádio (HF/CB).

• Projetos experimentais de RF.

É considerada uma evolução de sweep tubes como a 6KD6, com maior capacidade de dissipação de placa.

---

🔹 Ficha Técnica (valores típicos)

• Tipo: Beam Power Tetrode

• Filamento: 6,3 V / 2,85 A

• Base: Novar (12 pinos)

• Tensão máxima de placa (Va): 6.600 V (pico em serviço de deflexão horizontal)

• Tensão contínua de placa (máx.): ~800 V

• Tensão de grade de tela (G2): 200 V (máx.)

• Dissipação máxima de placa: 40 W

• Dissipação máxima da tela (G2): 5 W

• Corrente máxima de placa: ~ 400 mA

• Transcondutância (gm): ~ 6.000 µmho

• Fator de amplificação (µ efetivo): ~ 5,5

• Potência típica em áudio (push-pull, classe AB1): até 120 W (par de válvulas)

---

🔹 Configuração de Pinos (Base Novar – 12 pinos)

1 – Anodo (placa)
2 – Conexão interna
3 – Cátodo e feixe direcionador
4 – Filamento
5 – Filamento
6 – Grade de controle (G1)
7 – Grade de tela (G2)
8 – Conexão interna
9 – Conexão interna
10 – Cátodo auxiliar
11 – Conexão interna
12 – Anodo auxiliar

(Consultar datasheet específico antes de montagem de circuito.)

---

🔹 Aplicações

• Televisores coloridos antigos: circuito de deflexão horizontal (linha).

• Amplificadores de áudio de alta potência: em push-pull, fornece potência comparável a KT88 e 6550, mas com caráter sonoro típico das sweep tubes.

• Radioamadorismo: muito usada em lineares CB/HF de 100 a 200 W.

• Restauro e colecionismo: peça valorizada no mercado de válvulas vintage.

---

🔹 Observações

• A 6LR6 é uma das sweep tubes mais robustas e potentes, com grande capacidade de dissipação.

• Muito procurada por audiófilos e construtores DIY, principalmente em amplificadores OTL e push-pull high-end.

• Como em outras sweep tubes, é necessário cuidado especial com a dissipação térmica e o dimensionamento do transformador de saída.

• Pode substituir em alguns projetos válvulas como 6KD6, 6HF5, 6LF6 (com ajustes de bias e soquete).
