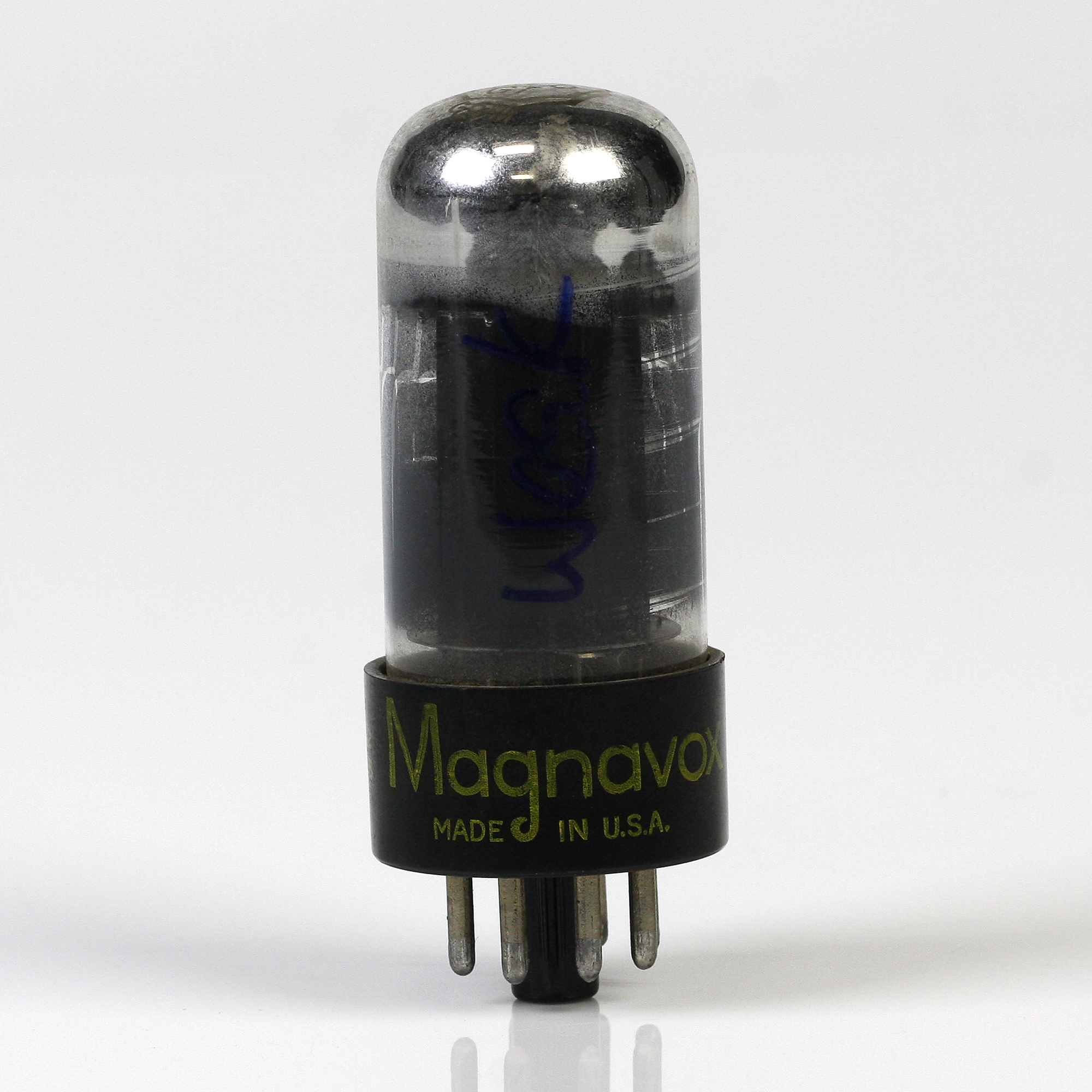

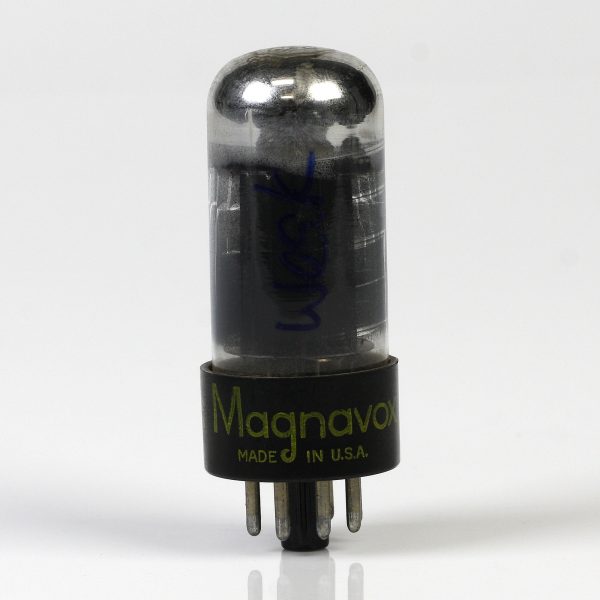

Válvula 6V6GT – MAGNAVOX

TUNG-SOL 76 – CRNTEDIM EUA

PLACA 1050-2
6 DE JUNHO DE 1941

6V6, 6VEGT/G

TUNG-SOL

AMPLIFICADOR DE POTÊNCIA BEAM

• CÁTODO DE POTENCIAL ÚNICO
• AQUECEDOR: 6-3 VOLTS 0.6 AMPERE AC OU DC
• BASE OCTAL INTERMEDIÁRIA PEQUENA DE 7 PINOS

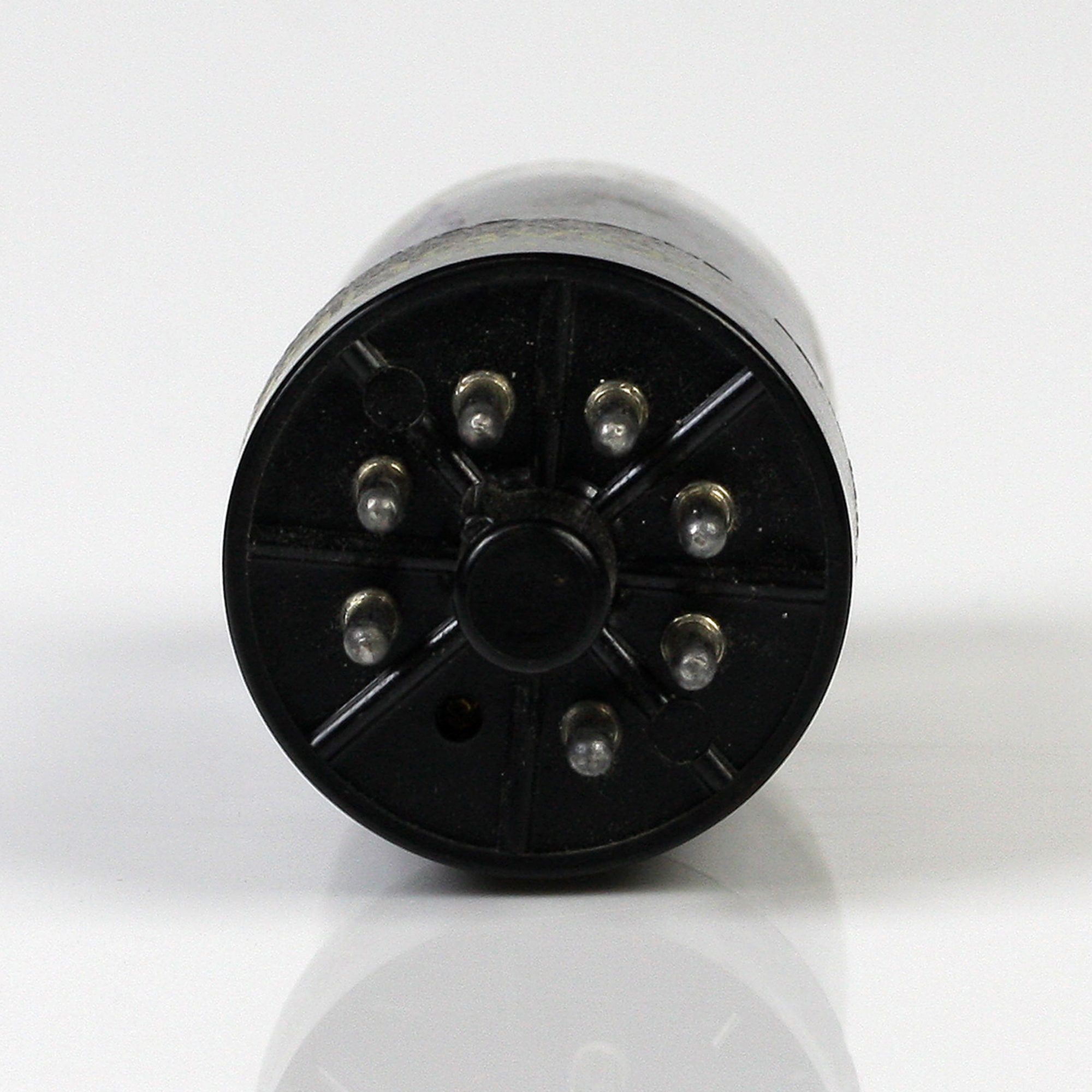

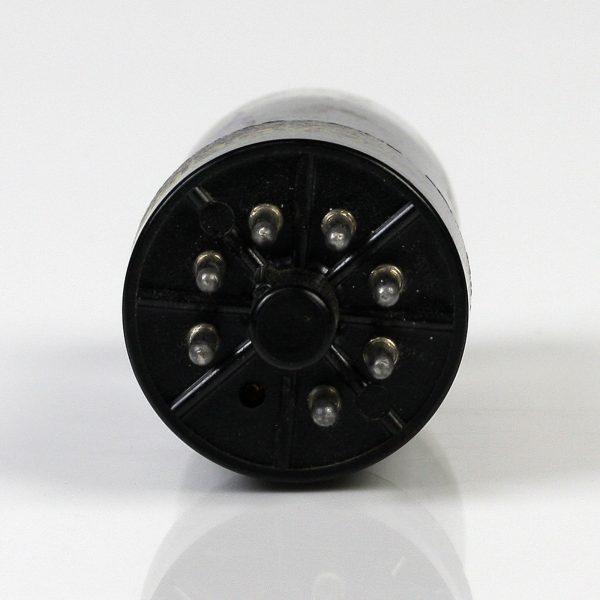

VISTAS INFERIORES

Os TUNG-SOL 6V6 e 6V6GT/G são amplificadores de potência beam, projetados para serviço na etapa de saída de receptores operados com corrente alternada e bateria de armazenamento. Eles possuem alta sensibilidade de potência e alta saída de potência com tensões de alimentação relativamente baixas.

CLASSIFICAÇÕES

• TENSÃO MÁXIMA DA PLACA: 315 VOLTS
• TENSÃO MÁXIMA DA TELA: 285 VOLTS
• DISSIPAÇÃO MÁXIMA DA PLACA: 12 WATTS
• DISSIPAÇÃO MÁXIMA DA TELA: 2 WATTS

CONDIÇÕES E CARACTERÍSTICAS TÍPICAS DE OPERAÇÃO

AMPLIFICADOR DE TUBO ÚNICO CLASSE A1

• TENSÃO DA PLACA: 180, 250, 315 VOLTS
• TENSÃO DA TELA: 180, 250, 225 VOLTS
• TENSÃO DA GRADE DE CONTROLE: -8.5, -12.5, -13 VOLTS
• TENSÃO DE SINAL DE PICO AF: 8.5, 12.5, 13 VOLTS
• CORRENTE DA PLACA SEM SINAL: 29, 34 MA
• CORRENTE DA TELA SEM SINAL (NOMINAL): 3, 2.2 MA
• CORRENTE DA PLACA COM SINAL MÁXIMO: 30, 35 MA
• CORRENTE DA TELA COM SINAL MÁXIMO (NOMINAL): 7, 6 MA
• RESISTÊNCIA DA PLACA APROXIMADA: 58000, 52000, 77000 OHMS
• TRANSCONDUTÂNCIA: 5700, 4100, 3750 uMHOS
• RESISTÊNCIA DE CARGA: 5500, 5000, 8500 OHMS
• DISTORÇÃO HARMÔNICA TOTAL: 8, 12 POR CENTO
• POTÊNCIA DE SAÍDA: 2.0, 4.5, 5.5 WATTS

NOTA

A resistência CC no circuito da grade, sob condições máximas classificadas, não deve exceder 0.5 MEGOHM para operação de auto-bias e 0.1 MEGOHM para operação de bias fixo.

AMPLIFICADOR PUSH-PULL CLASSE AB1

VALORES PARA 2 TUBOS, A MENOS QUE ESPECIFICADO DE OUTRA FORMA

• TENSÃO DA PLACA: 250, 285 VOLTS
• TENSÃO DA TELA: 250, 285 VOLTS
• TENSÃO DA GRADE DE CONTROLE: -15, -19 VOLTS
• TENSÃO DE SINAL DE PICO AF GRADE A GRADE: 30, 38 VOLTS
• CORRENTE DA PLACA SEM SINAL: 70 MA
• CORRENTE DA TELA SEM SINAL (NOMINAL): 5.0 MA
• CORRENTE DA PLACA COM SINAL MÁXIMO: 76, 92 MA
• CORRENTE DA TELA COM SINAL MÁXIMO (NOMINAL): 13, 13.5 MA
• RESISTÊNCIA DA PLACA APROXIMADA: 66000, 65000 OHMS
• TRANSCONDUTÂNCIA: 3750, 3600 uMHOS
• RESISTÊNCIA DE CARGA EFETIVA PLACA A PLACA: 10000, 8000 OHMS
• DISTORÇÃO HARMÔNICA TOTAL: 5, 3.5 POR CENTO
• POTÊNCIA DE SAÍDA: 10, 11 WATTS

GRÁFICO

Ep = 6.3V
Eco = 250 V
…

COPYRIGHT 1941 BY TUNG-SOL LAMP WORKS INC. RADIO TUBE DIVISION NEWARK, NEW JERSEY, U.S.A.

DATASHEET 6V6 – MAGNAVOX

DATASHEET Válvula 6V6GT – MAGNAVOX
