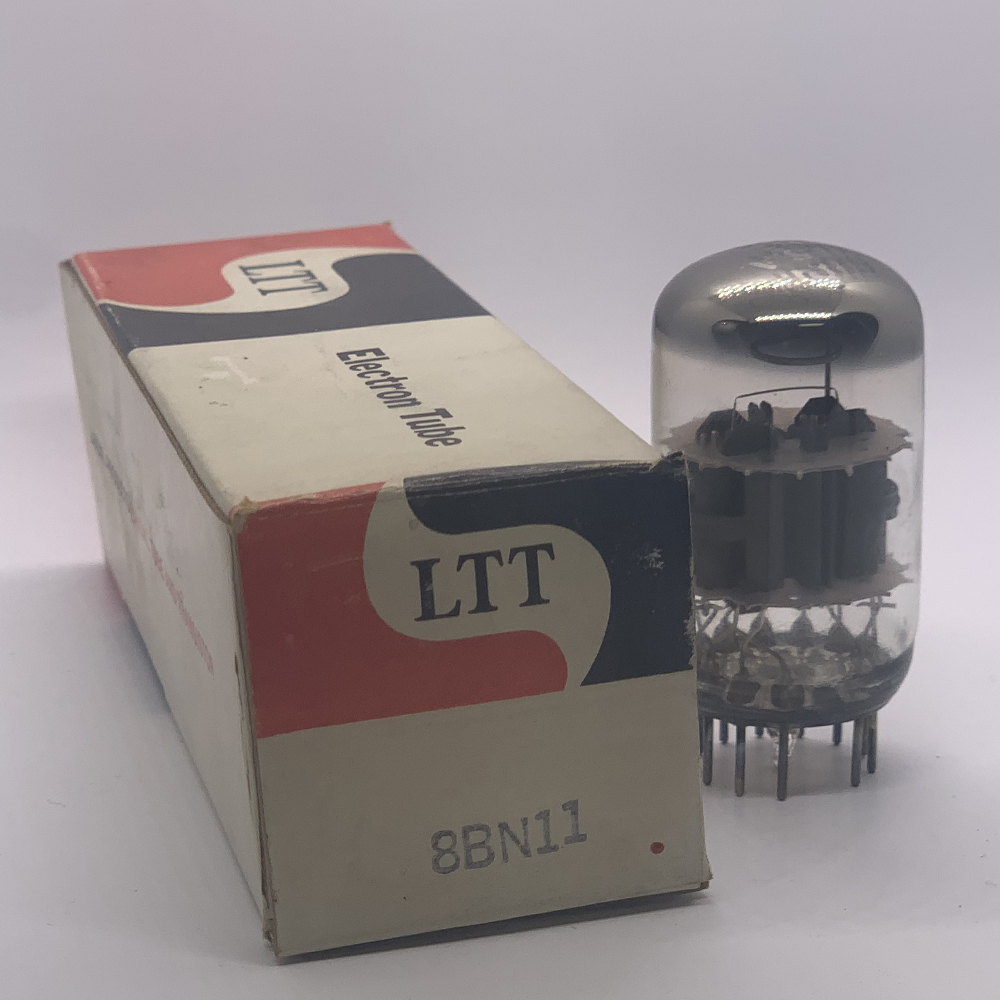

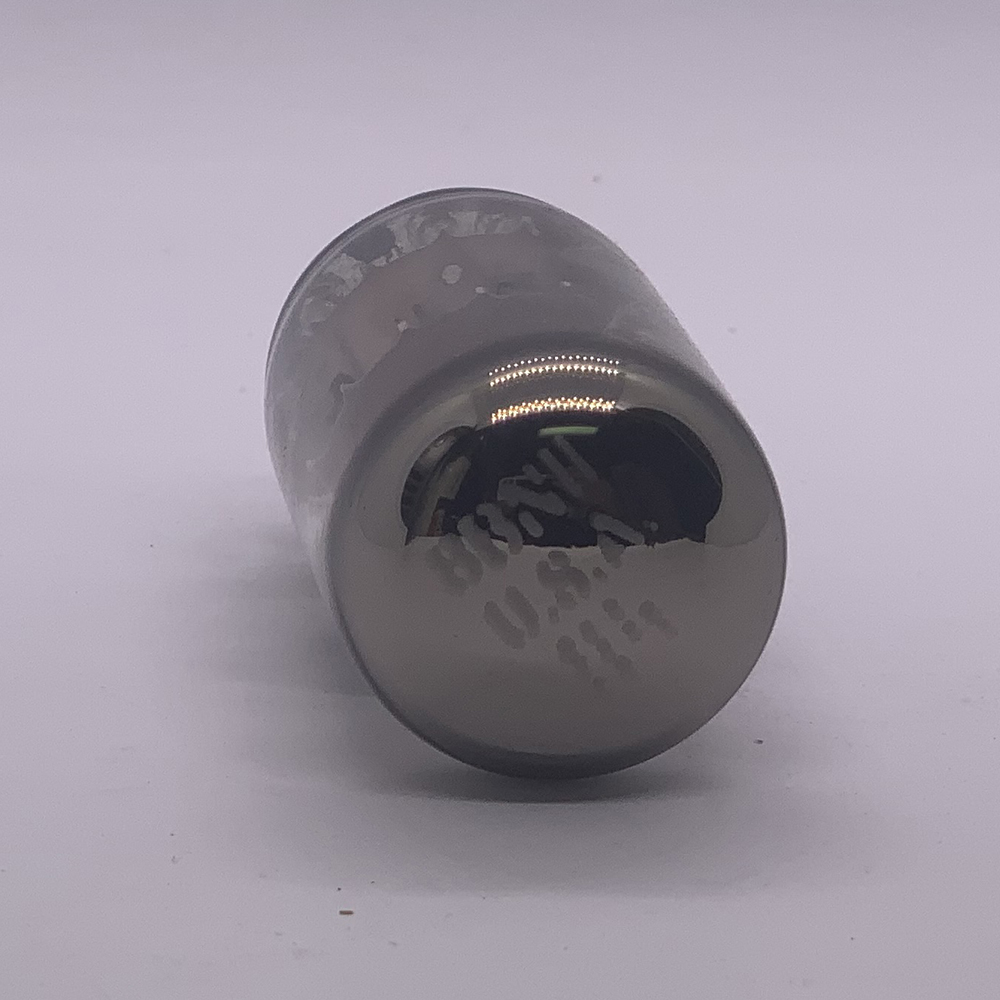

🧩 Ficha Técnica – Válvula 8BN11
📘 Introdução
A 8BN11 é uma válvula Compactron multifuncional que combina duas seções distintas dentro de um mesmo envelope:
-
Um triodo de alta amplificação, e
-
Um tetrodo de feixe (beam power) de média potência.
Essa configuração permitia economizar espaço e componentes em televisores e equipamentos de áudio da década de 1960, onde uma única válvula podia exercer o papel de pré-amplificadora (triodo) e amplificadora de saída ou deflexão vertical (tetrodo).
O filamento de 8,4 volts a 0,6 ampères a torna adequada para aparelhos com alimentação em série, típica da família Compactron, sem necessidade de transformador.
⚙️ Estrutura Interna
A válvula contém:
-
Seção 1: Triodo de alta amplificação (semelhante ao 6AV6 ou 12AX7, mas em menor escala).
-
Seção 2: Tetrodo de feixe de média potência (semelhante ao 6AQ5 ou 6V6 em formato miniaturizado).
Ambas compartilham o mesmo filamento e invólucro, mas são eletricamente independentes.
⚙️ Características Gerais
| Parâmetro | Valor |
|---|---|
| Tipo | Triodo + Tetrodo de feixe (duplo) |
| Aplicação típica | Pré-amplificação + amplificação vertical ou áudio |
| Envoltório | Compactron (base de 12 pinos – B12C) |
| Filamento | Aquecimento indireto |
| Tensão de aquecimento (Uf) | 8,4 V |
| Corrente de aquecimento (If) | 0,6 A |
| Número de elementos | 11 (daí o sufixo “BN11”) |
| Base | Compactron B12C |
⚡ Dados Elétricos – Seção Triodo
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Corrente de placa (Ia) | 1,2 mA |
| Tensão de grade (Vg1) | –2 V |
| Transcondutância (gm) | 1.600 µmho |
| Fator de amplificação (µ) | 40 |
| Resistência interna (ri) | 25 kΩ |
| Dissipação máxima da placa | 1 W |
| Uso típico | Pré-amplificação, oscilador ou amplificador de vídeo/áudio |
⚡ Dados Elétricos – Seção Tetrodo (Feixe)
| Parâmetro | Valor |
|---|---|
| Tensão de placa (Va) | 250 V |
| Tensão de tela (Vg2) | 150 V |
| Corrente de placa (Ia) | 34 mA |
| Corrente de tela (Ig2) | 4,5 mA |
| Tensão de grade (Vg1) | –10 V |
| Transcondutância (gm) | 5.500 µmho |
| Dissipação máxima da placa | 7 W |
| Dissipação máxima da tela | 1 W |
| Impedância de carga típica (Classe A) | 5 kΩ |
| Potência de saída (Classe A) | 3,5 W |
🔌 Pinagem – Base Compactron B12C
| Pino | Conexão | Seção |
|---|---|---|
| 1 | Grade de controle (G1) | Tetrodo |
| 2 | Grade de tela (G2) | Tetrodo |
| 3 | Placa | Tetrodo |
| 4 | Cátodo | Tetrodo |
| 5 | Feixe direcionador | Tetrodo |
| 6 | Filamento | |
| 7 | Filamento | |
| 8 | Placa | Triodo |
| 9 | Grade | Triodo |
| 10 | Cátodo | Triodo |
| 11 | Sem conexão | |
| 12 | Sem conexão |
Nota: Filamento entre pinos 6 e 7.
As seções são isoladas internamente e podem ser utilizadas de forma independente.
🧠 Aplicações Típicas
-
Televisores valvulados:
-
Triodo como oscilador vertical.
-
Tetrodo como amplificador de deflexão vertical.
-
-
Equipamentos de áudio compactos:
-
Triodo como pré-amplificador de entrada.
-
Tetrodo como estágio de saída simples de 3–5 W.
-
-
Instrumentação e osciladores de baixa frequência.
-
Reaproveitamento em projetos DIY e pequenos amplificadores valvulados modernos.
🔁 Equivalentes e Substituições
| Modelo | Diferença / Observação |
|---|---|
| 8BN11A | Versão aprimorada com maior isolamento filamento-cátodo |
| 6BN11 | Versão com filamento de 6,3 V |
| 10BN11 | Versão para 10 V |
| 8B10 | Configuração semelhante, mas com pentodo em vez de tetrodo |
| 8B11 | Próxima em parâmetros, mas com triodo de menor ganho |
| 8JU8 | Substituição funcional aproximada (triodo + pentodo) |
⚠️ Cuidados de Operação
-
Evitar tensão de placa acima de 275 V (em ambas as seções).
-
Em aplicações de áudio, usar resistor de grade de 470 kΩ no triodo e 220 kΩ no tetrodo.
-
Garantir ventilação adequada; dissipação total combinada pode atingir 8 W.
-
Não aplicar tensão de placa antes do aquecimento total do filamento (mínimo 11 s).
📈 Curvas Características (descrição)
-
Triodo: Curvas de Ia × Vg1 típicas de amplificação linear, com ganho estável até 250 V.
-
Tetrodo: Curvas de Ia × Va apresentam região linear ampla, saturação suave e corrente máxima de 40 mA.
🧾 Observações Históricas
A 8BN11 foi lançada no início dos anos 1960 por RCA, Sylvania, GE e Tung-Sol, como parte da família Compactron, criada para reduzir o número de válvulas nos televisores e aparelhos de som da época.
Seu design multifuncional permitia que uma única válvula substituísse duas — reduzindo custos e tamanho do chassi.
Hoje, a 8BN11 é muito procurada por restauradores de TVs vintage e construtores de amplificadores valvulados compactos, sendo valorizada pela versatilidade e sonoridade suave do triodo associado à força do tetrodo de feixe.
