Descrição Geral
A CK5840 é uma válvula de

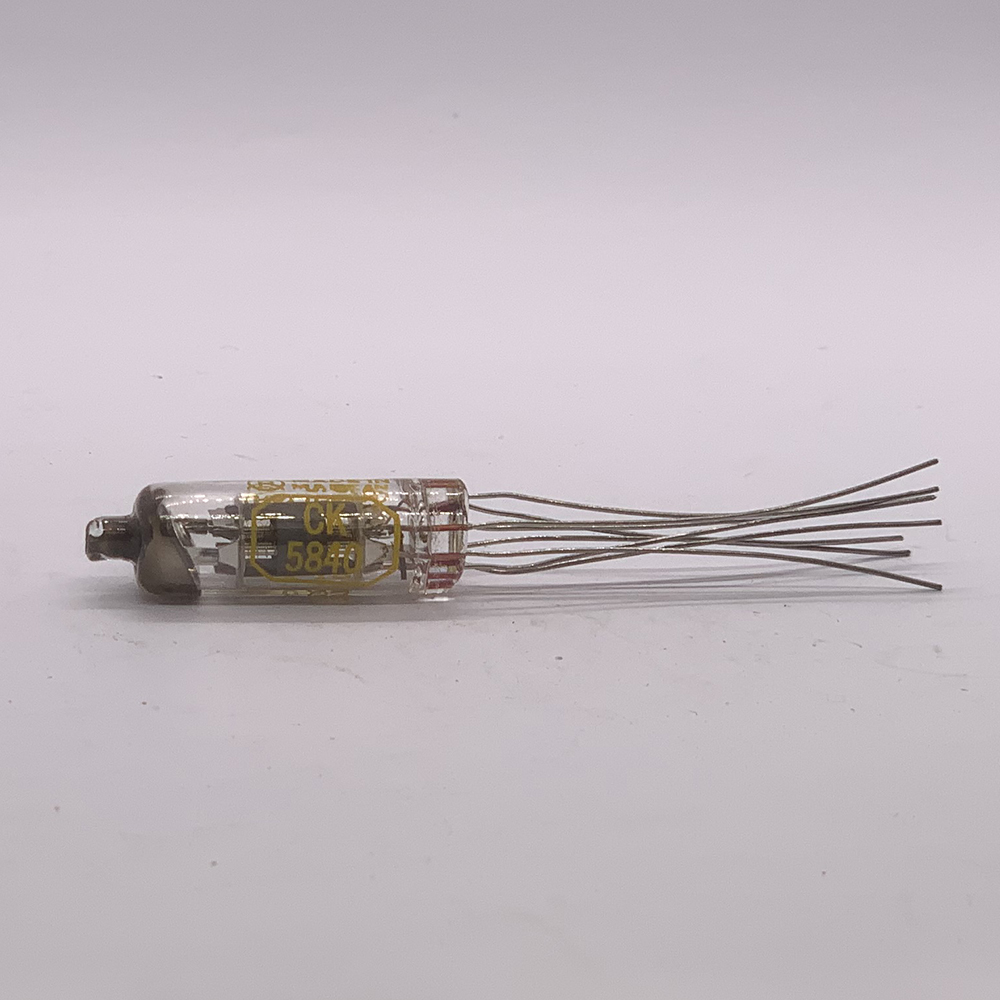

A CK5840 é uma válvula de vácuo tipo pentodo miniatura (base B8D com 8 pinos) usada historicamente em equipamentos de rádio, RF e áudio de baixa potência, especialmente em designs de baixo ruído ou de alta frequência.
É equivalente aos tipos 5840, EF732 e CV3929, podendo apresentar pequenas variações internas entre fabricantes, mas mantendo características elétricas similares.
miniatura (base B8D com 8 pinos) usada historicamente em equipamentos de rádio, RF e áudio de baixa potência, especialmente em designs de baixo ruído ou de alta frequência.
É equivalente aos tipos 5840, EF732 e CV3929, podendo apresentar pequenas variações internas entre fabricantes, mas mantendo características elétricas similares.
Configuração
-
Tipo: Pentodo (pentodo de sinal / RF)
-
Eletrodos: Cátodo, grade de controle (G1), grade de tela (G2), grade supressora (G3), placa (anodo)
-
Base: B8D (8 pinos) com terminais de fio (“flying leads”) prontos para soldagem ou soquete apropriado.
Aplicações
-
Etapas de amplificação de RF (rádio frequência)
-
Estágios de IF (frequência intermediária) em rádios antigos
-
Pré-amplificação de sinais fracos
-
Pode aparecer em equipamentos eletrônicos vintage como amplificadores de microfone e transmissores antigos.
Características Elétricas (Típicas)
Nota: Valores aproximados baseados em neurais de tubos similares (EF732 / 5840). A documentação original da Raytheon pode variar um pouco, mas esta é uma boa referência prática.
-
Tensão de aquecimento (filamento): 6,3 V
-
Corrente de aquecimento: ≈0,15 A (150 mA)
-
Tipo de aquecimento: Aquecimento indireto
-
Tensão máxima de placa (Va): Tipicamente até ~300 V
-
Tensão de tela (G2): Normalmente até ~300 V
-
Uso típico de placa em circuito: Valores de 100 V a 250 V dependendo do projeto
-
Transcondutância (gm): Geralmente moderada para um pentodo de sinal
-
Potência de placa: Baixa, projetada para sinais pequenos e médios.
(Esses dados são típicos de pentodos RF como o 5840/EF732, mas podem ser diferentes nos extremos de operação ou em projetos específicos de equipamento.)
Dimensões e Encaixe
-
Formato físico: Pequeno, invólucro de vidro cilíndrico
-
Base: B8D de 8 pinos (mínimo espaçamento)
-
Terminal tipo “flying lead” para montagem direta ou encaixe em soquete compatível.
📌 Tradução das Especificações (em linguagem simples)
-
O que é: Um pentodo de sinal / RF usado para amplificação de frequência média e alta em rádios antigos.
-
Como opera: Recebe um aquecimento de 6,3 V no filamento; aceita tensões de placa e tela na faixa de até ≈300 V para operação normal em circuitos de rádio.
-
Onde se encaixa: Base de 8 pinos (B8D) com terminais finos.
-
Valor no mercado: Geralmente valores modestos (~R$ 40–70 para unidades NOS; pode variar conforme a condição).
📝 Resumo
➡️ Nome: CK5840
➡️ Equivalentes: 5840 / EF732 / CV3929
➡️ Tipo: Pentodo de sinal / RF
➡️ Filamento: 6,3 V / ~150 mA
➡️ Uso típico: Amplificação de RF e sinais fracos
➡️ Base: B8D (8 pinos)
➡️ Valor estimado: ~R$ 40 a R$ 70 (NOS)
