📘 MANUAL TÉCNICO – VÁLVULA EF184

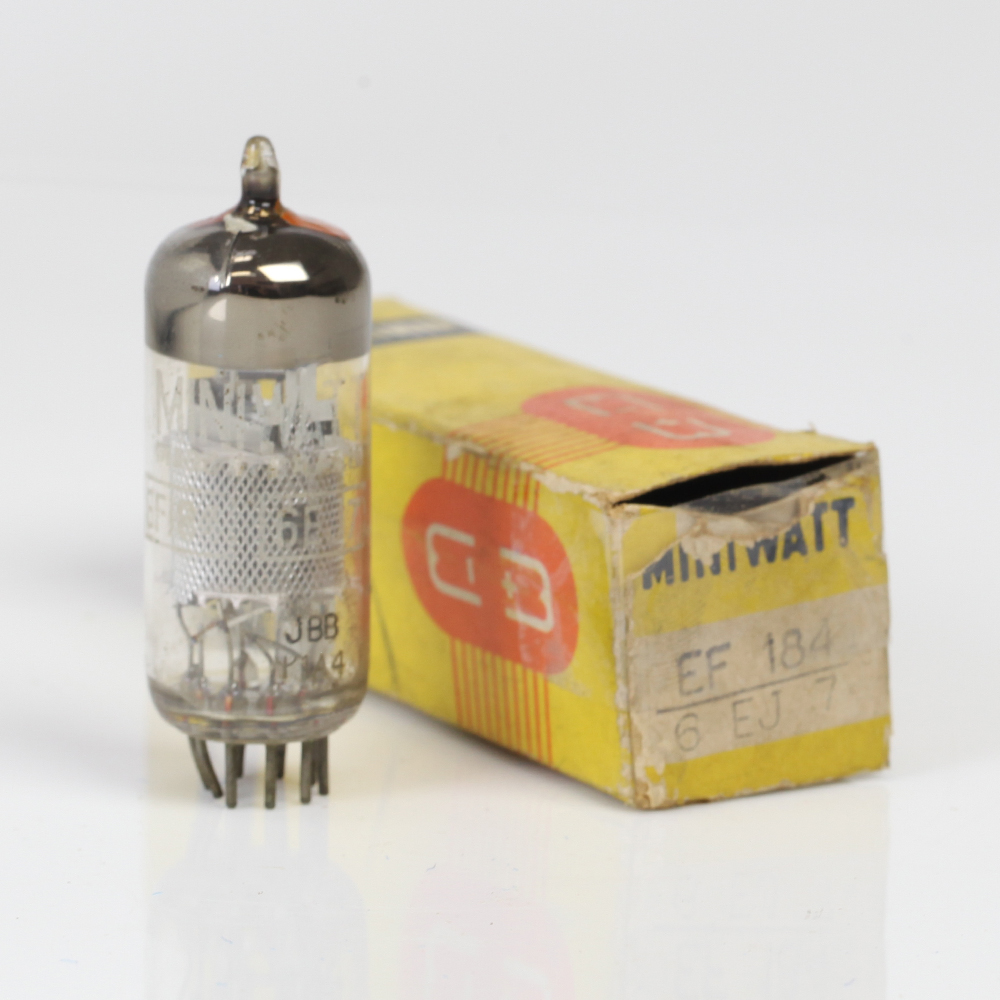

🔧 1. DESCRIÇÃO GERAL

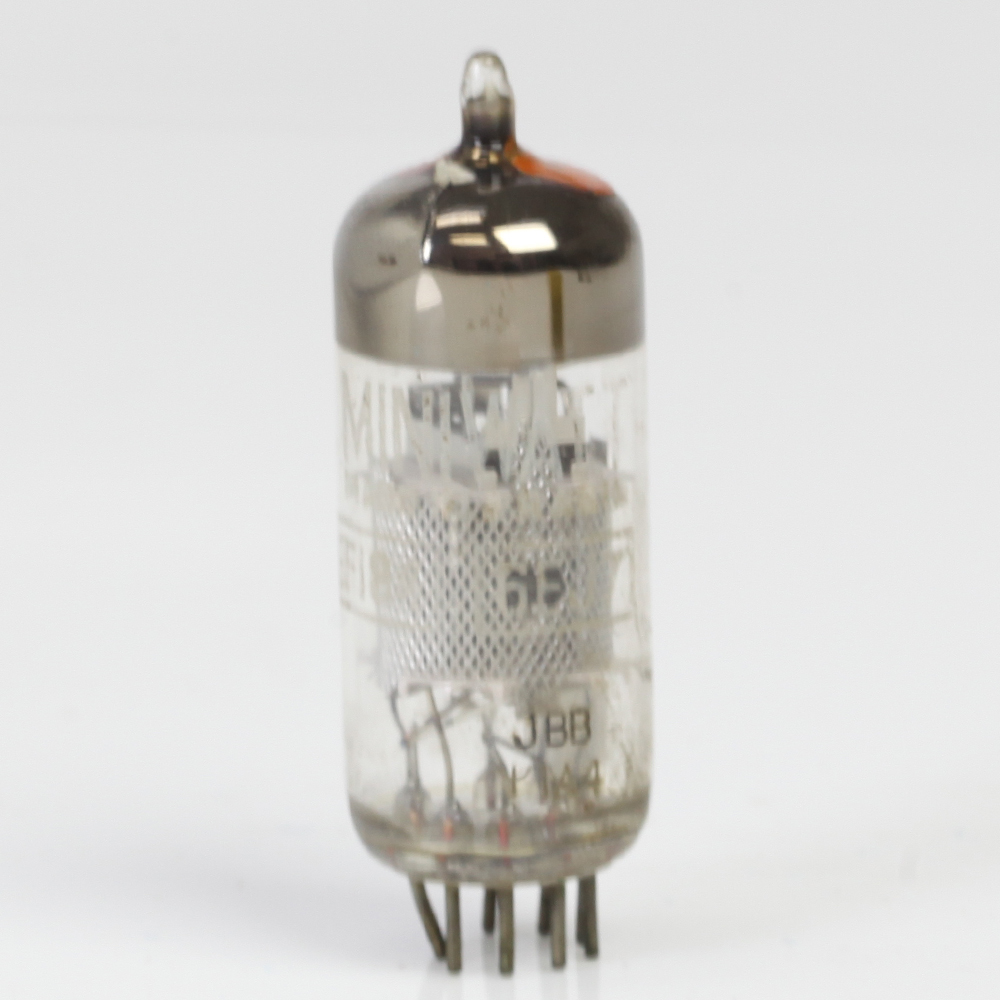

A EF184 é um pentodo de alto ganho, do tipo sharp-cutoff, com soquete noval (B9A), projetado para operação em frequências intermediárias e altas (RF/IF), utilizada principalmente em receptores de rádio e televisão. É uma evolução da EF80, com características melhoradas de ganho e linearidade.
🧠 2. APLICAÇÕES TÍPICAS
-
Estágios de frequência intermediária (IF) em rádios e TVs
-
Amplificadores de RF de baixo ruído
-
Pré-amplificadores de instrumentos
-
Circuitos de controle automático de ganho (AGC)
-
Aplicações de áudio de alta fidelidade (menos comum)
🛠️ 3. CARACTERÍSTICAS MECÂNICAS
| Característica | Valor |
|---|---|
| Tipo | Pentodo (Sharp Cutoff) |
| Base | B9A (Noval, 9 pinos) |
| Altura (típica) | 60 mm |
| Diâmetro do bulbo | 22 mm |
| Aquecedor (Filamento) | 6,3 V / 300 mA |
| Peso | ~15 g |
⚙️ 4. CONFIGURAÇÃO DOS PINOS (B9A)
⚡ 5. DADOS ELÉTRICOS TÍPICOS
| Parâmetro | Valor Típico |
|---|---|
| Tensão do filamento (Vh) | 6,3 V |
| Corrente do filamento (Ih) | 300 mA |
| Tensão da placa (Va) | 250 V |
| Corrente da placa (Ia) | 10 mA |
| Tensão da grade screen (Vg2) | 250 V |
| Corrente da grade screen (Ig2) | 2,5 mA |
| Tensão da grade controle (Vg1) | -2 V (aprox.) |
| Transcondutância (gm) | 13,0 mA/V |
| Resistência interna (Ri) | 0,6 MΩ |
| Fator de amplificação (μ) | ~7.800 (via gm × Ra) |
| Potência dissipada (máx.) | Placa: 2,5 W / G2: 0,6 W |
📊 6. CURVAS CARACTERÍSTICAS
As curvas típicas incluem:
-
Ia vs Vg1 para diferentes valores de Va e Vg2
-
gm vs Vg1
-
Ig2 vs Vg1
(Essas curvas estão disponíveis em datasheets completos como Mullard, Philips e Telefunken. Posso gerar gráficos com base nelas, se desejar.)
🧪 7. CONDIÇÕES DE TESTE PADRÃO (VALORES PARA MEDIDORES DE VÁLVULA)
-
Tensão do anodo (Va): 250 V
-
Tensão da grade screen (Vg2): 250 V
-
Tensão da grade controle (Vg1): -2 V
-
Corrente da placa (Ia): 10 mA
-
Transcondutância (gm): 13 mA/V
🔒 8. LIMITES MÁXIMOS ABSOLUTOS
| Parâmetro | Máximo |
|---|---|
| Tensão da placa (Va max) | 300 V |
| Tensão da screen (Vg2 max) | 300 V |
| Corrente da placa (Ia max) | 15 mA |
| Dissipação da placa | 2,5 W |
| Dissipação da G2 | 0,6 W |
| Tensão entre filamento e cátodo | ±100 V |
🎯 9. EQUIVALENTES E SUBSTITUTOS
-
EF183 – versão com corte mais suave (semi-remote cutoff)
-
6EJ7 – equivalente americano
-
CV4014 / CV4086 – versões militares britânicas
-
Substituição limitada por EF80 (com perda de desempenho)
📦 10. NOTAS ADICIONAIS
-
A EF184 é sensível a microfonia em aplicações de áudio; o soquete e a fixação devem ser firmes.
-
Não é ideal para distorção harmônica intencional (como uso em guitarras), mas é usada em circuitos Hi-Fi antigos e projetos DIY para RF
🔧 Saiba onde você pode utilizar esta válvula: Aplicações da válvula EF184
A válvula EF184 é um pentodo de alta transcondutância, muito utilizada em circuitos eletrônicos de média e alta frequência, com desempenho superior em amplificação de sinais.
Principais aplicações:
-
Amplificação de frequência intermediária (FI)
Utilizada em receptores de rádio e televisão (particularmente VHF/UHF), onde é necessária alta sensibilidade e estabilidade. -
Circuitos de vídeo
Aplicada em etapas de amplificação de sinal de vídeo, graças à sua rápida resposta e baixa distorção. -
Equipamentos de rádio e telecomunicação profissional
Empregada em transmissores e receptores como amplificadora de RF/FI pela sua robustez e baixo ruído. -
Instrumentação eletrônica
Presente em analisadores de espectro, geradores de sinal e receptores de uso científico e militar. -
Pré-amplificadores de áudio valvulado (vintage ou hi-fi)
Embora menos comum que triodos, pode ser adaptada em circuitos que requerem ganho elevado e boa linearidade.
A EF184 é conhecida por seu alto ganho, estabilidade térmica e capacidade de operar em alta frequência, tornando-se uma válvula versátil em diversos projetos de RF e instrumentação.
