Manual Técnico – Válvula HY90 / 35W4 (RCA)

---

1. Introdução

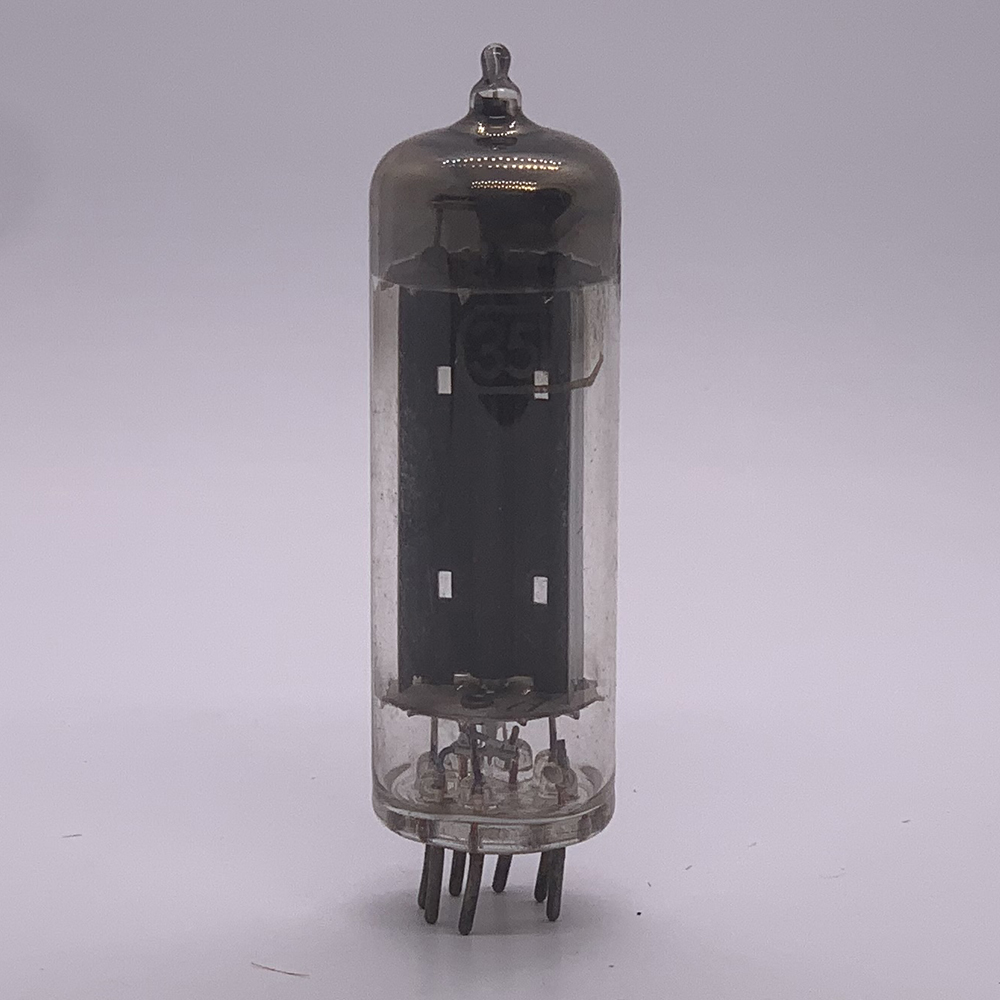

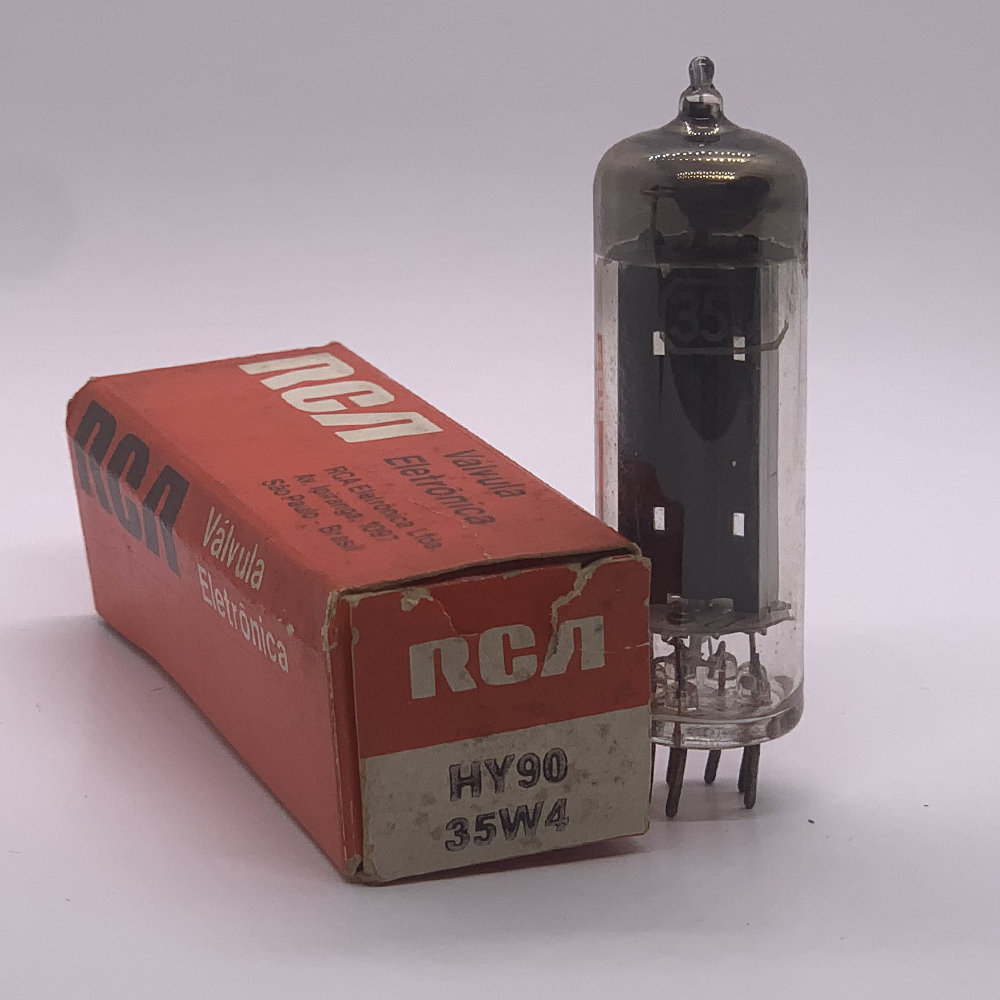

A válvula HY90, também conhecida como 35W4, é uma retificadora de meia onda desenvolvida para uso em fontes de alimentação de rádios e equipamentos eletrônicos alimentados por corrente alternada (AC), geralmente sem transformador (circuitos AC/DC com filamento em série).

Foi amplamente utilizada nas décadas de 1940 a 1960 em rádios de mesa e portáteis. Sua confiabilidade e simplicidade a tornaram um dos modelos mais produzidos no período.

---

2. Aplicações Típicas

• Fontes de alimentação em rádios com filamento em série (All-American Five)

• Equipamentos eletrônicos domésticos

• Conversão de tensão alternada (AC) para contínua (DC)

• Iluminação de lâmpadas piloto via derivação do filamento

---

3. Características Elétricas Gerais

---

4. Pinagem (Vista de baixo – B7G)

---

5. Diagrama Interno Simplificado

---

6. Funcionamento da Derivação do Filamento

O pino 7 fornece uma derivação do filamento com tensão de cerca de 6,3 V, que pode ser usada para alimentar uma lâmpada piloto (indicadora frontal). Essa lâmpada também serve como limitador de corrente em caso de falha na retificação.

---

7. Curvas de Operação (Resumo)

• Tensão de saída retificada depende da carga, valor do capacitor de filtro e tensão AC de entrada.

• A válvula conduz durante a parte positiva do ciclo da AC.

• O tempo de aquecimento típico é de 11 segundos.

Para gráficos detalhados de curva tensão x corrente, consulte o datasheet completo: 35W4 PDF – RCA

---

8. Condições Máximas de Operação

• Não exceder 450 V de tensão reversa na placa.

• Evitar ligação direta do capacitor de filtro de alto valor (> 50 µF) ao cátodo sem resistor limitador.

• Respeitar a corrente de carga média e o aquecimento gradual do filamento.

---

9. Substituições Equivalentes

---

10. Observações de Restauração

• Ideal para restauradores de rádios “All-American Five”.

• Verificar sempre a integridade do filamento antes da aplicação.

• Substituir por modelos compatíveis com mesma corrente de filamento.

---

🔍 Saiba onde você pode utilizar esta válvula: aplicações da válvula HY90 / 35W4

A válvula HY90, também conhecida como 35W4, é uma válvula retificadora de meia onda amplamente utilizada em equipamentos eletrônicos antigos, especialmente em rádios valvulados da década de 1940 a 1960.

---

⚙️ Características da 35W4 / HY90

• Função principal: Retificação de corrente alternada (AC) para corrente contínua (DC)

• Tipo: Diodo retificador de aquecimento indireto

• Tensão de filamento: 35 volts

• Corrente de filamento: 150 mA

• Base: 7 pinos (miniatura)

---

📦 Aplicações Comuns

1. 📻 Rádios valvulados AC/DC

   • A 35W4 era padrão em rádios residenciais compactos, geralmente junto com válvulas como 12BE6, 12BA6, 12AV6 e 50C5.

   • Fazia parte do “All-American Five”, um conjunto de válvulas popular em rádios sem transformador.

2. 🔌 Conversores e fontes de alimentação antigas

   • Usada para retificação de meia onda em fontes simples que não exigiam corrente elevada.

3. 🔧 Equipamentos portáteis e de baixo consumo

   • Ideal para dispositivos com espaço limitado e circuitos simples, onde a praticidade de um filamento de 35V facilitava o projeto de alimentação em série.

---

⚠️ Observação

• A 35W4 inclui um tap no filamento, muitas vezes usado para alimentar diretamente a lâmpada piloto (indicadora) do rádio.

• Por não exigir transformador, era comum em rádios ligados diretamente à rede elétrica — exigindo cuidado com segurança.

---

Se você está restaurando rádios antigos ou estudando circuitos clássicos de alimentação com válvulas, a 35W4 / HY90 é um componente-chave.
