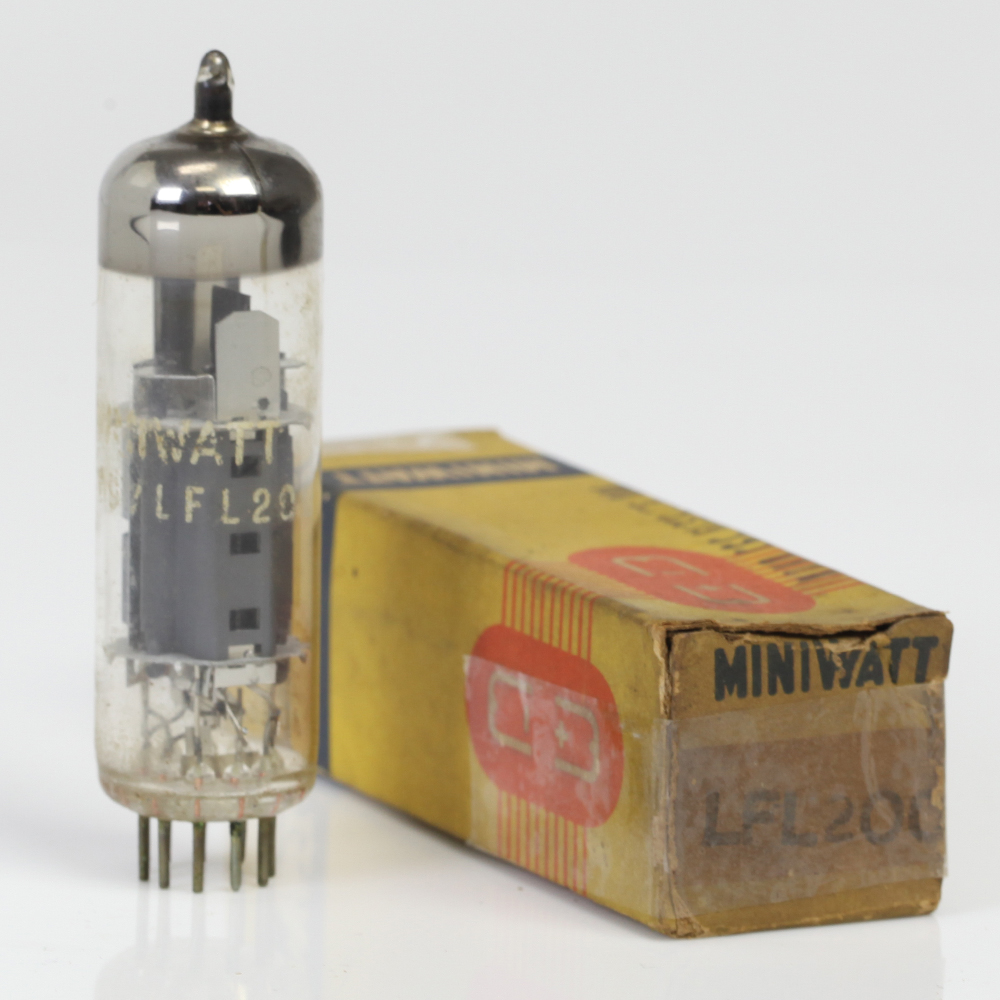

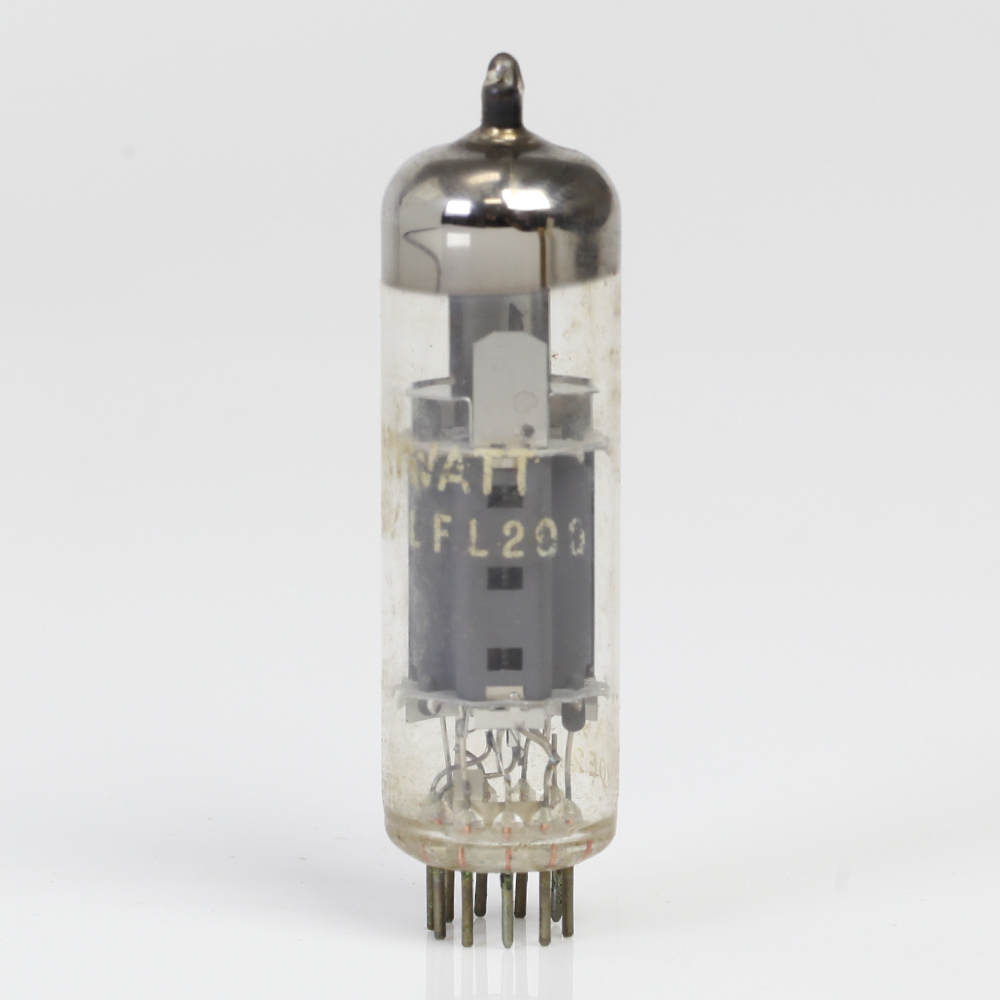

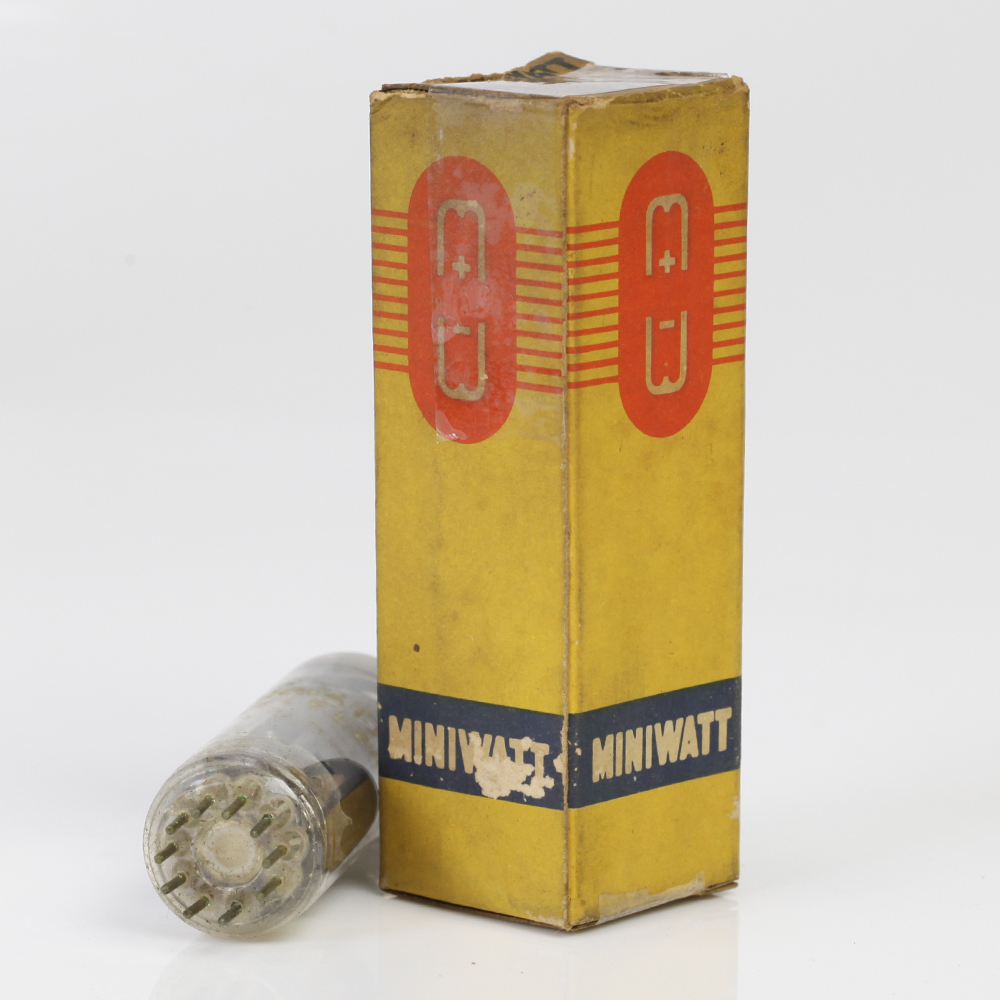

🔍 Dados Técnicos — LFL200 / 11Y9
Fontes: catálogos Matsushita “Receiving Tubes” (1971) ; lojas de NOS que vendem 11Y9 / LFL200
| Parâmetro | Valor / Característica |
| Tipo / função | Dúplice pentodo (“double pentode”) para deflexão vertical em televisores: oscilador de vertical + amplificador de saída vertical. |
| Tensão do filamento (heater, Vf) | 11,0 V |
| Corrente do filamento (If) | 0,45 A |
| Base / soquete | Tipicamente em invólucro compatível com válvulas de deflexão vertical (base Noval ou similar; “receiving tube”) |
| Uso típico do fabricante | Amplificação de vídeo / deflexão vertical em televisores antigos. O pentodo de saída vertical aciona a bobina de deflexão para mover o traço vertical na tela. |
| Características de desempenho observadas | — Elevada capacidade de corrente no estágio de saída vertical, necessária para movimentar bobina magnética forte. — O oscilador vertical interno (ou circuito de controle vertical) requer tensão estável de filamento. — Deve aceitar tensões relativamente altas no estágio de saída vertical, com boa robustez térmica. (Essas características são inferidas com base no uso típico em TVs de tubo com deflexão vertical) |
⚙️ Para que se aplica
- Circuito de deflexão vertical em televisores de tubo antigos: controle do feixe vertical, fazendo subir e descer o traço de varredura vertical da imagem. O LFL200 combina o oscilador vertical + estágio amplificador de saída, economizando componentes no aparelho.
- Pode servir também em projetos de restauração de televisores antigos, substituindo a válvula original em aparelhos que utilizavam essa função.
- Possivelmente útil em aplicações DIY que exijam saída de potência de corrente razoável (às vezes para bobinas / transformadores etc.), se as características elétricas forem adequadas.
⚠️ Cuidados & Limites
- Verificar se o circuito original espera exatamente 11 V / 0,45 A no aquecimento; usar fonte de filamento compatible.
- Estágio de saída vertical exige dissipação térmica considerável — aquecimento, isolamento, estabilidade de tensão são críticos.
- Em muitos casos, substituição exige ajuste de polarização e tensões do circuito vertical para evitar dano na bobina ou distorção da imagem.
Se quiser, posso ver se encontrei o datasheet original com curvas de placa vs corrente, impedância de saída, ganho vertical etc., para montar uma ficha técnica completa com gráficos.
