TWIN TRIODE (Tríodo Duplo)
TIPO MINIATURA
CÁTODO UNI-POTENCIAL REVESTIDO
PARA OPERAÇÃO EM SÉRIE EM RECEPTORES DE TELEVISÃO
QUALQUER POSIÇÃO DE MONTAGEM
DESENHO DO INVÓLUCRO:
- Diâmetro máx.: 0.750″
- Altura máx.: 2.625″
- Largura máx.: 2.375″
VIDRO: T-6 1/2
SOQUETE: Miniatura de 9 pinos – JEDEC B9A
VISÃO INFERIOR DO ENCAIXE
DESCRIÇÃO:
A 6BQ7 é um tríodo duplo de uso geral, de ganho médio, em construção miniatura com 9 pinos. É destinada principalmente ao uso como oscilador de deflexão vertical e horizontal em receptores de TV. Pode também ser usada como inversora de fase, multivibrador, separadora de sincronismo, amplificadora de som e em circuitos amplificadores acoplados por resistência-capacitância em equipamentos eletrônicos.
CAPACITÂNCIAS ENTRE ELETRODOS (SEM BLINDAGEM EXTERNA):
| Capacitância | Unidade 1 | Unidade 2 |
| Grade para placa | 3.6 pF | 3.8 pF |
| Grade para cátodo e aquecedor | 2.4 pF | 2.4 pF |
| Placa para cátodo e aquecedor | 0.34 pF | 0.26 pF |
| Placa da Unidade 1 para a Unidade 2 | 1.0 pF | — |
CARACTERÍSTICAS E LIMITES DO AQUECEDOR:
(Valores em conformidade com EIA RS-235)
- Características de operação: 6.3 volts, 450 mA
- Limites de aquecedor:
- Tensão máxima: 8.4 volts
- Corrente máxima: 450 ± 27 mA
- Tensão máxima entre aquecedor e cátodo:
- Aquecedor negativo em relação ao cátodo: 200 volts
- Aquecedor positivo em relação ao cátodo: 200 volts
- Tempo de aquecimento (aproximado): 11 segundos
VALORES MÁXIMOS (Classe A₁ – por unidade)
- Tensão da placa: 330 volts
- Tensão da grade: 0 volts (máx. positivo)
- Corrente do cátodo:
- Pico: 22 mA
- DC: 6 mA
- Dissipação da placa (cada unidade): 2,5 watts
- Ambas as placas (duas unidades operando): 5,7 watts
- Resistência do circuito de grade: 1 MΩ (operação com polarização fixa)
OSCILADOR DE DEFLEXÃO HORIZONTAL
(Valores por unidade)
- Tensão da placa DC: 330 volts
- Tensão de grade negativa de pulso de pico: 560 volts
- Corrente do cátodo:
- Pico: 330 mA
- DC: 22 mA
- Dissipação da placa (cada unidade): 2,4 watts
- Ambas as placas: 5,7 watts
- Resistência do circuito de grade: 2,2 MΩ
OSCILADOR DE DEFLEXÃO VERTICAL
(Valores por unidade)
- Tensão da placa DC: 330 volts
- Tensão de grade negativa de pulso de pico: 440 volts
- Corrente do cátodo:
- Pico: 77 mA
- DC: 6 mA
- Dissipação da placa (cada unidade): 2,4 watts
- Ambas as placas: 5,7 watts
- Resistência do circuito de grade: 2,2 MΩ
CARACTERÍSTICAS (Classe A₁ – Amplificador por unidade)
| Parâmetro | Mínimo | Típico |
| Tensão da placa | 90 V | 250 V |
| Tensão da grade | -2 V | — |
| Fator de amplificação | 20 | 20 |
| Resistência da placa (aprox.) | 6700 Ω | 8000 Ω |
| Transcondutância | 2600 μmhos | 2500 μmhos |
| Corrente da placa | 10 mA | — |
| Tensão da grade para corrente de placa de 1 mA | -2,5 V | — |
| Tensão da grade para corrente de placa de 10 mA | -18 V | — |
NOTAS
B: Para operação em um sistema de 525 linhas e 30 quadros, conforme descrito em “Padrões de boas práticas de engenharia para emissoras de TV”, FCC (Comissão Federal de Comunicações – EUA).
C: Este valor se aplica quando a duração do pulso de tensão não excede 15% de um ciclo de varredura horizontal. Em um sistema de 525 linhas e 30 quadros, 15% de um ciclo de varredura horizontal é 10 microssegundos.
D: Este valor se aplica quando a duração do pulso de tensão não excede 15% de um ciclo de varredura vertical. Em um sistema de 525 linhas e 30 quadros, 15% de um ciclo de varredura vertical é 2,1 milissegundos.
REFERÊNCIA DE MODELO SEMELHANTE:
Exceto pelas classificações do aquecedor, a 6BQ7 é idêntica à 6BQ7A.
🔌 Saiba onde você pode utilizar esta válvula:

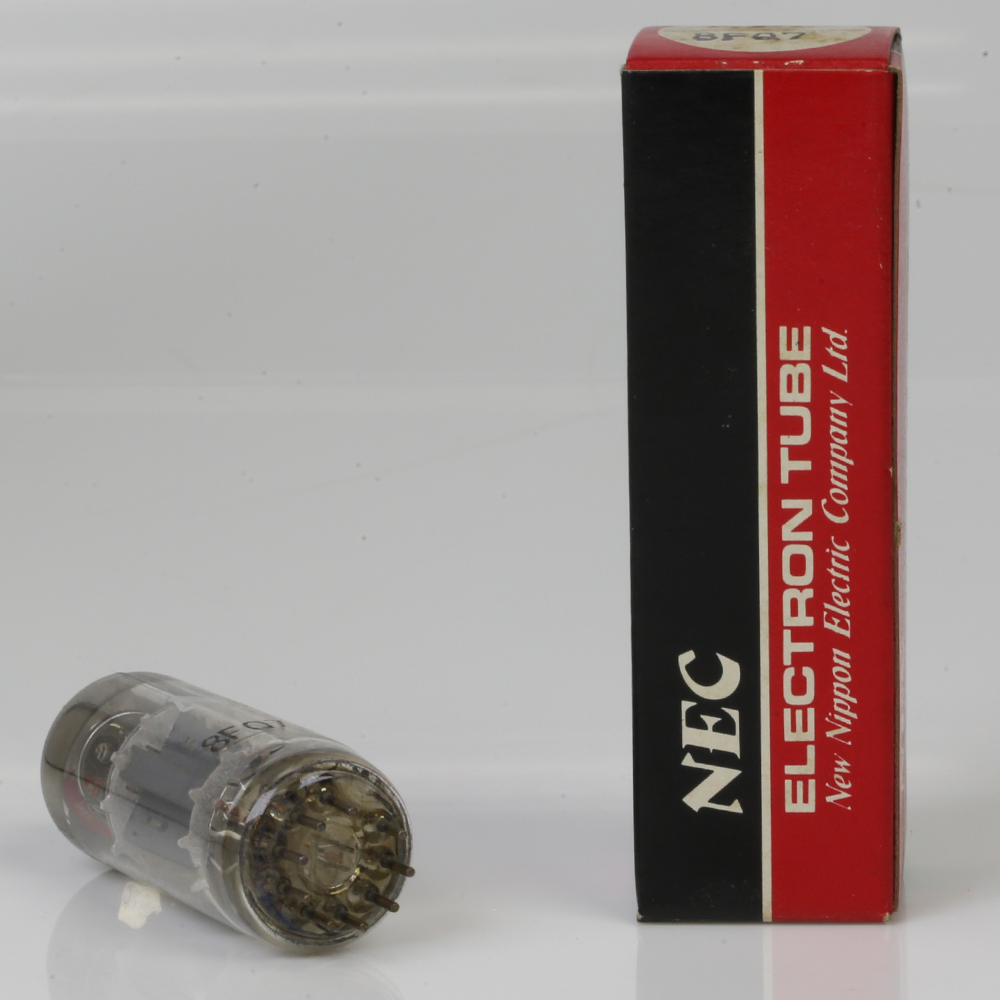

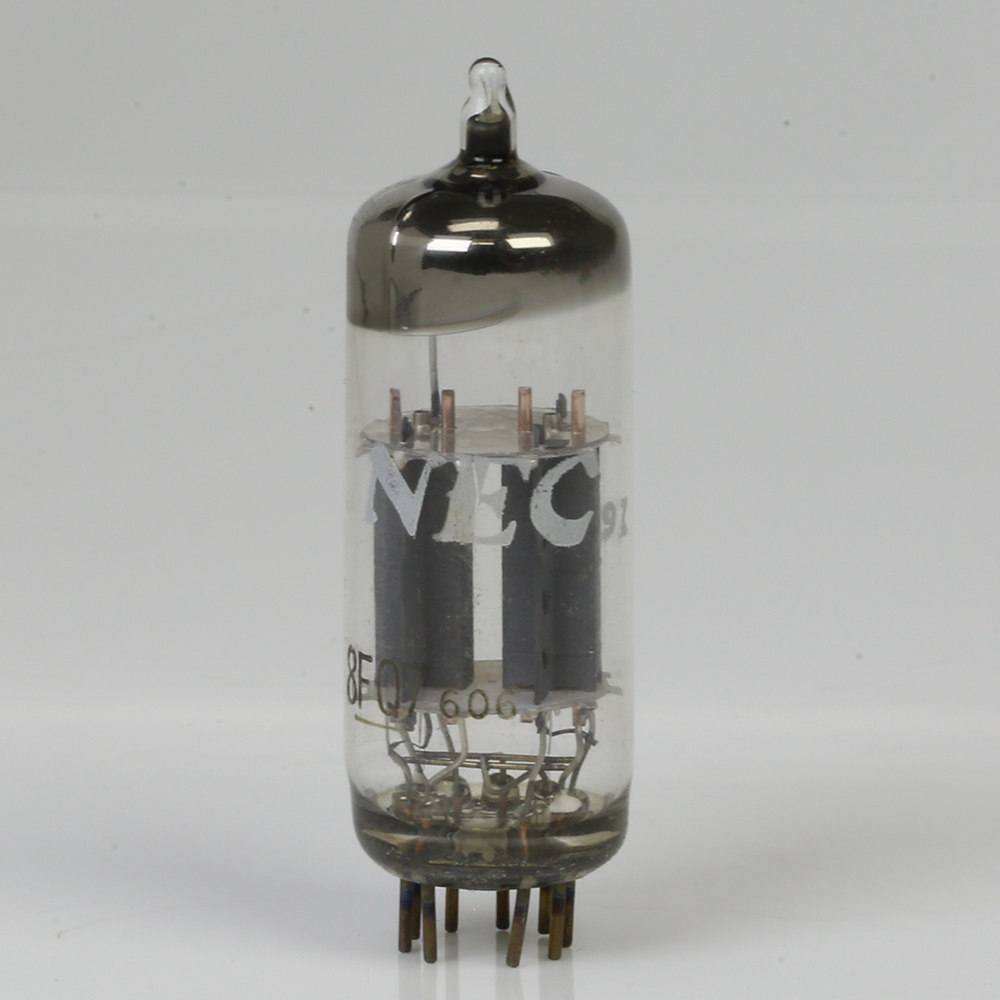

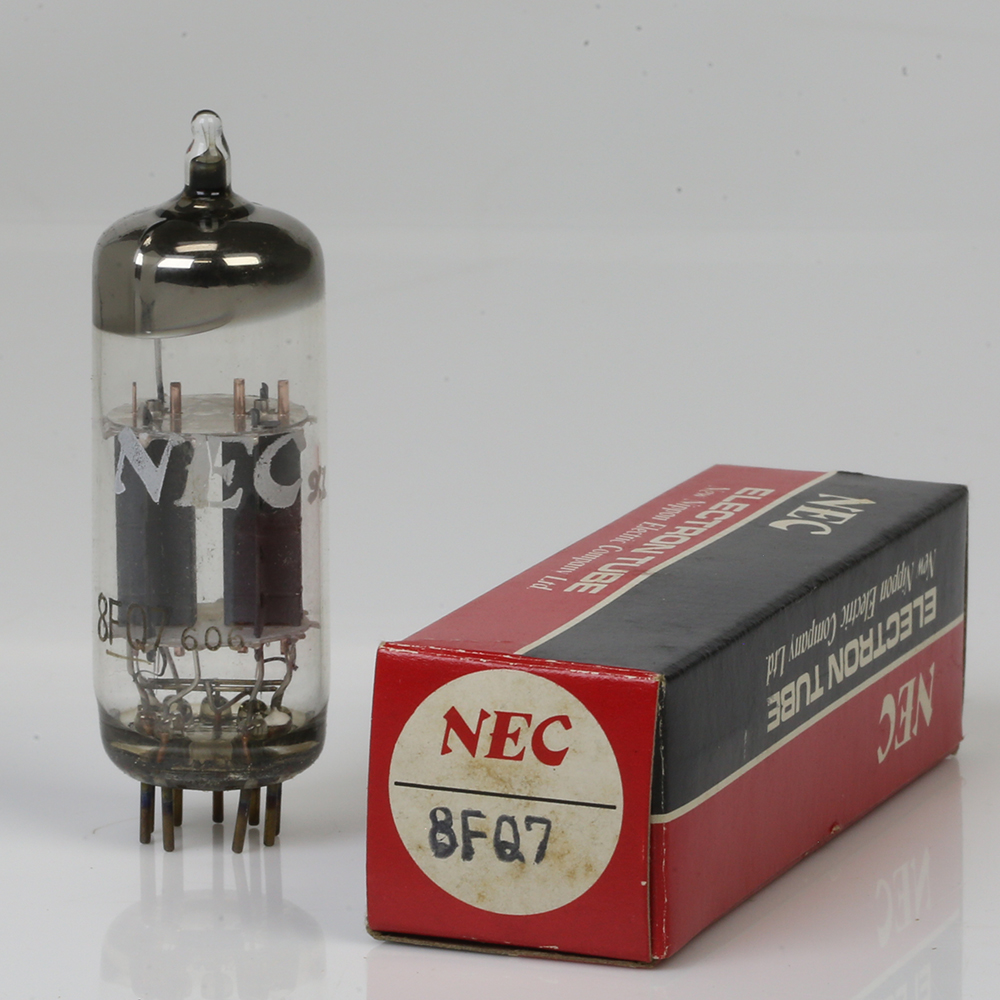

Aplicações da Válvula 8FQ7
A válvula 8FQ7 é um duplo tríodo de ganho médio, ideal para diversas funções em equipamentos eletrônicos valvulados. Com características estáveis e boa linearidade, ela foi amplamente empregada em televisores e também é útil em projetos de áudio e rádio.
📺 1. Circuitos de deflexão vertical em televisores
A aplicação mais comum da 8FQ7 foi como amplificadora de deflexão vertical, onde uma de suas seções amplifica o sinal de sincronismo vertical, e a outra atua como driver para a saída de deflexão.
🔄 2. Osciladores de deflexão horizontal
Em algumas TVs, uma das seções da válvula era utilizada como oscilador horizontal, devido à sua capacidade de operar com boa estabilidade em circuitos de frequência fixa.
🎶 3. Pré-amplificação de áudio
A 8FQ7 também pode ser usada como pré-amplificadora de áudio, em especial em sistemas de som valvulados ou radios AM/FM, graças ao seu bom desempenho em frequências audíveis e distorção reduzida.
📡 4. Amplificadores de RF e IF
Com seu ganho moderado e resposta linear, a 8FQ7 pode ser aplicada em estágios amplificadores de frequência intermediária (IF) ou mesmo como amplificadora de RF, especialmente em equipamentos antigos.
🛠️ 5. Projetos de áudio DIY e restauração
Ela é uma escolha confiável em projetos valvulados modernos ou na restauração de aparelhos vintage, podendo substituir válvulas como 6CG7 e 8CG7 com pequenas adaptações na tensão do filamento.
