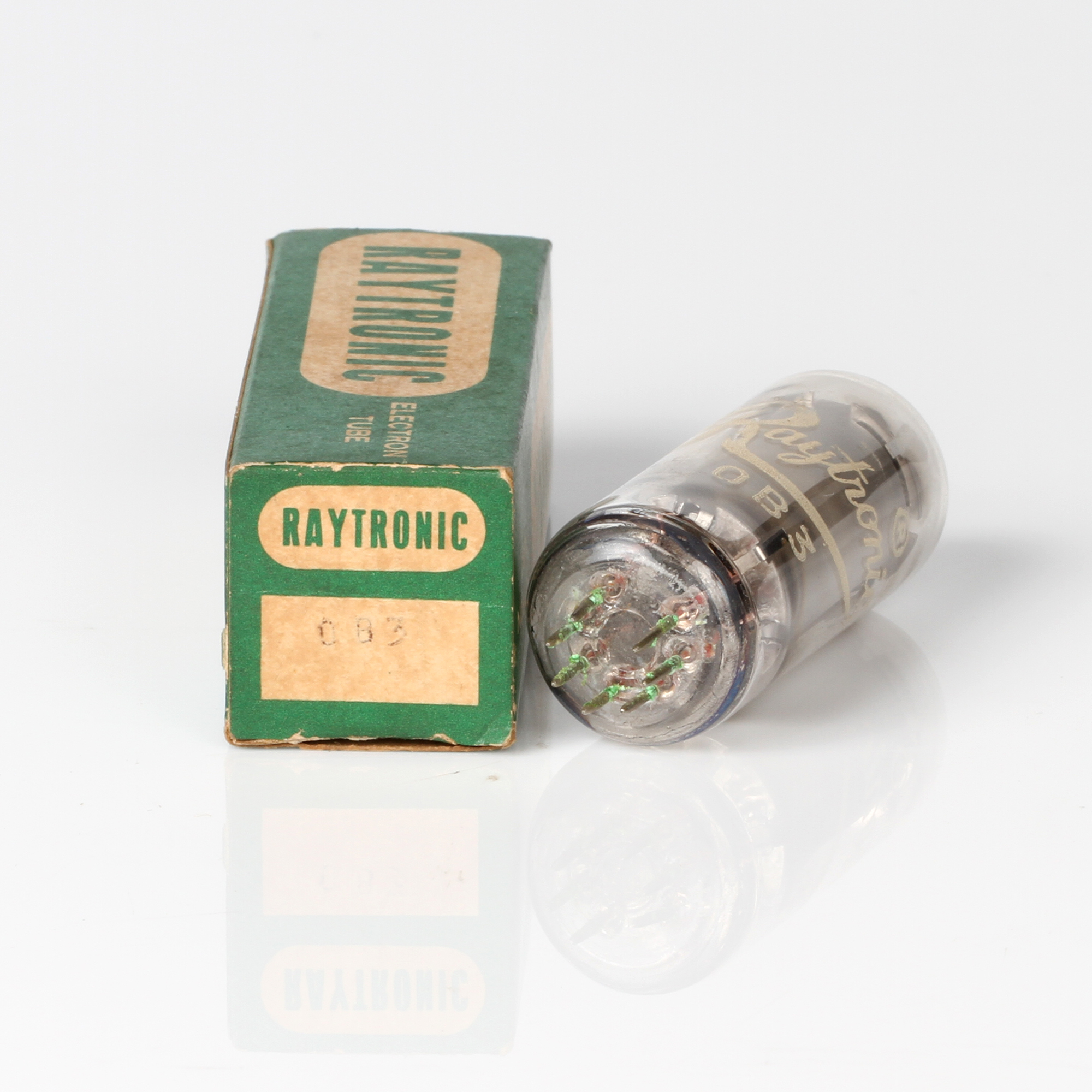

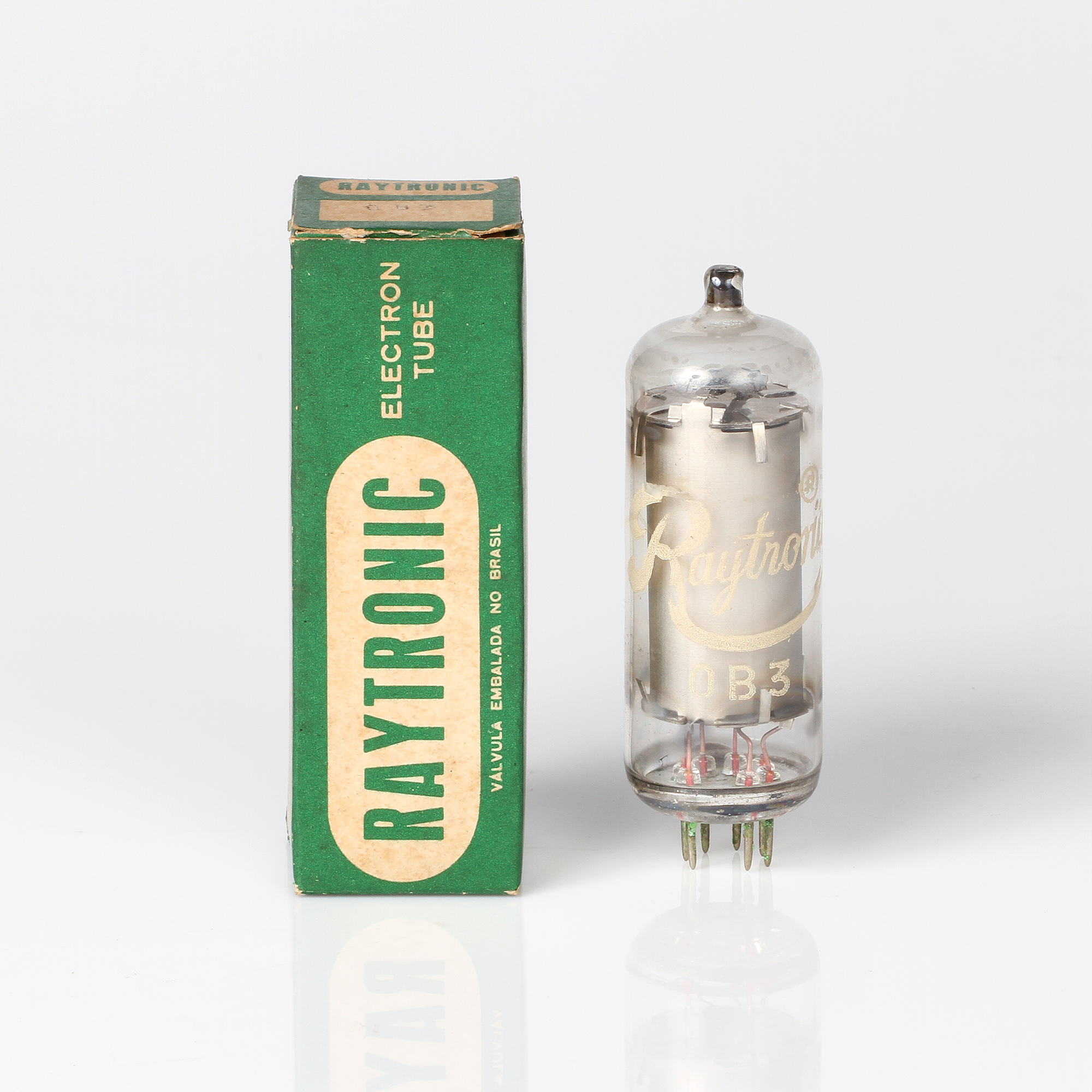

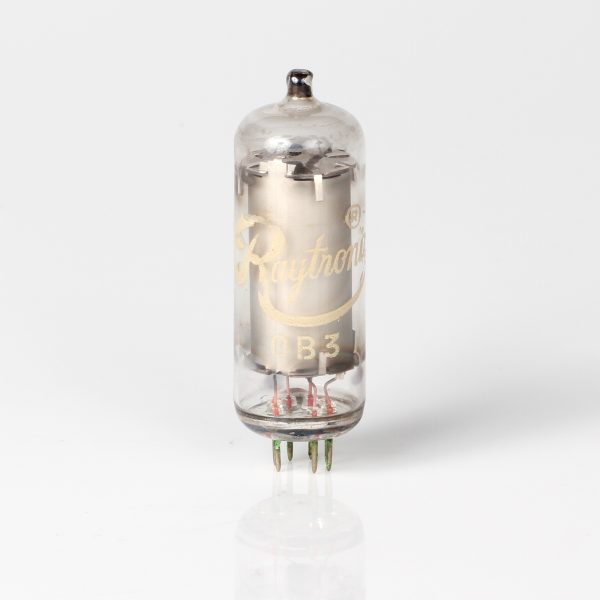

Descrição e Classificação

A 0B3 é uma válvula reguladora de tensão de gás, projetada para manter uma tensão constante. É utilizada em diversas aplicações eletrônicas, especialmente em circuitos de alimentação de alta estabilidade.

Geral

Elétrica

• Tipo: Reguladora de Tensão de Gás
• Tensão de Operação: 90 Volts
• Corrente de Operação: 5 a 30 Milliampères

Mecânica

• Posição de Montagem: Qualquer
• Invólucro: Vidro Miniatura
• Base: 7 pinos Miniatura (B7G)

Classificações Máximas

Valores de Centro de Projeto

• Tensão Máxima: 105 Volts
• Corrente Máxima: 40 Milliampères
• Temperatura de Operação: -65°C a +90°C

Características e Operação Típica

• Tensão Regulada: 90 Volts
• Corrente de Regulação: 5 a 30 Milliampères
• Impedância Interna: Aproximadamente 400 Ohms

Diagrama de Base

Conexões dos Terminais

• Pino 1: Anodo
• Pino 2: Sem Conexão
• Pino 3: Sem Conexão
• Pino 4: Catodo
• Pino 5: Sem Conexão
• Pino 6: Sem Conexão
• Pino 7: Sem Conexão

Dimensões Físicas

Dimensão	Valor
Altura	58 mm
Diâmetro	20 mm

Notas:

1. A válvula 0B3 deve ser operada dentro dos limites especificados para garantir uma vida útil longa e um desempenho estável.
2. A tensão de regulação pode variar ligeiramente dependendo da corrente de operação e das condições ambientais.

Curvas Características

• A curva de regulação típica mostra a relação entre a tensão de saída e a corrente de operação.
• A impedância interna pode ser determinada a partir da inclinação da curva de regulação.

Aplicações Típicas

• Reguladores de tensão em equipamentos de rádio e televisão.
• Estabilizadores de tensão em equipamentos de teste e medição.
• Fontes de alimentação de alta estabilidade para circuitos sensíveis.
