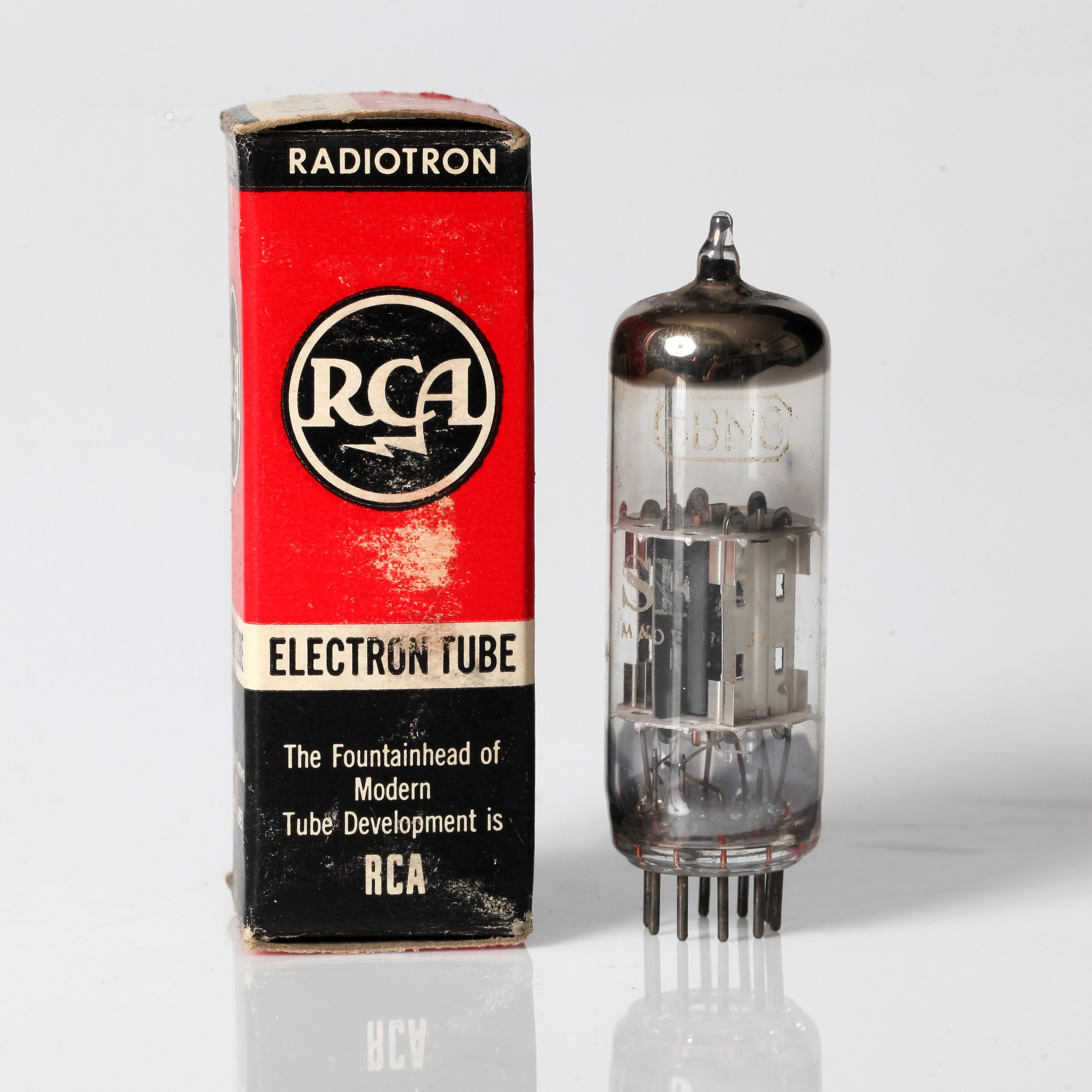

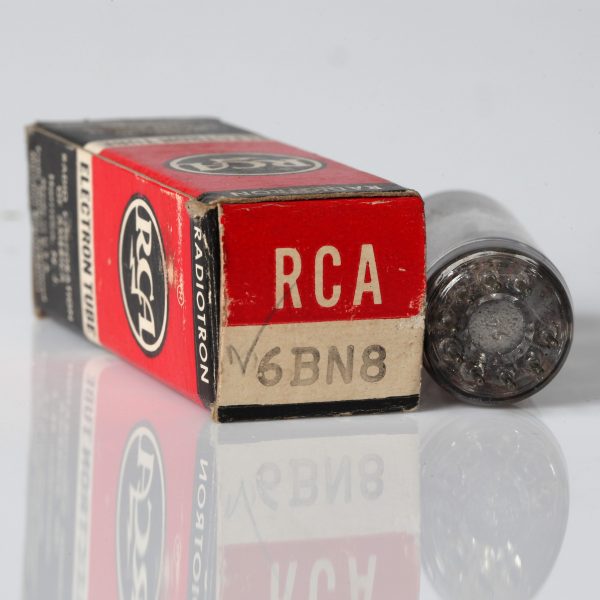

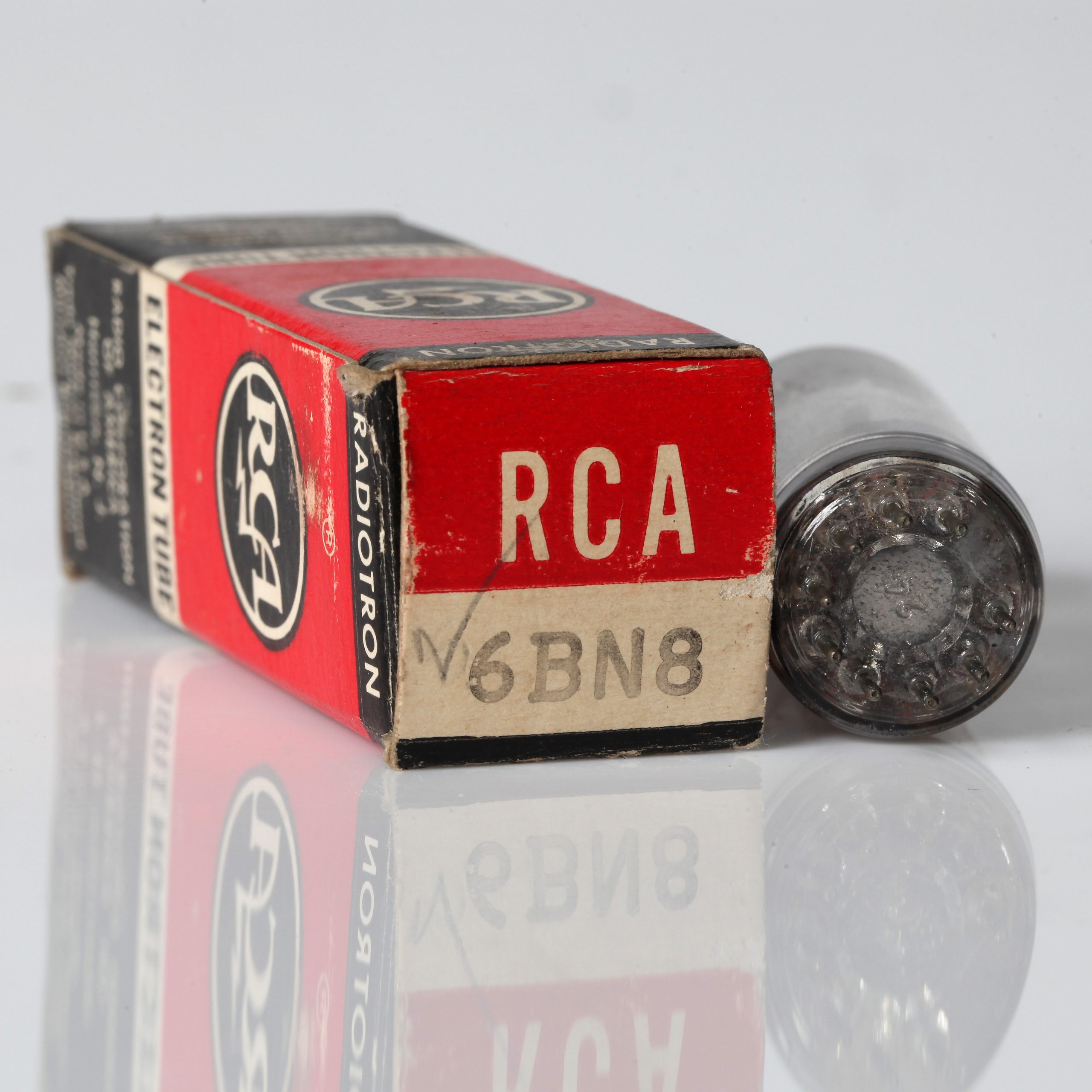

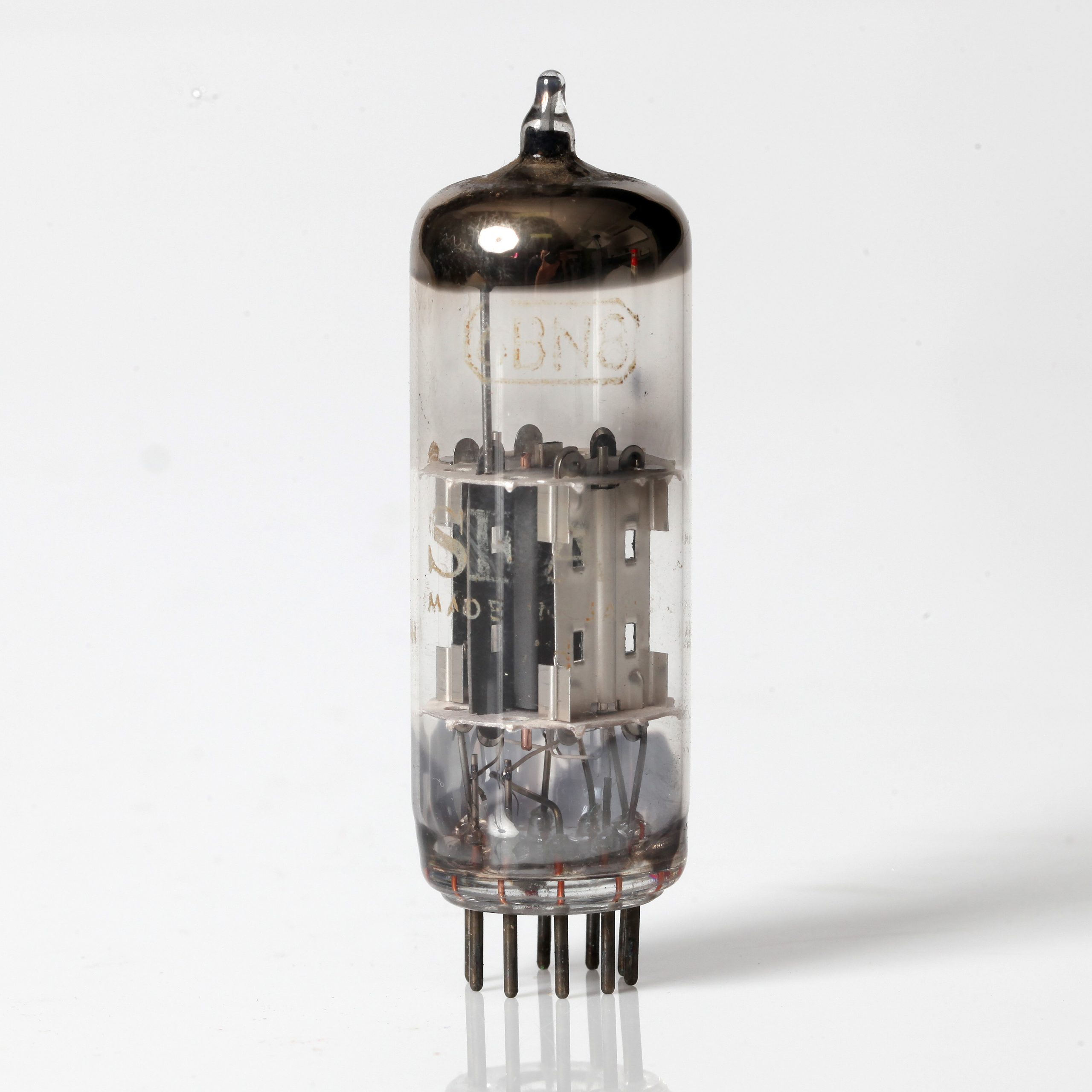

VÁLVULA 6BN8 – RCA

Descrição Geral: A 6BN8 é uma válvula amplificadora combinada, projetada com uma triode e um pentodo em um único envelope. Ela é adequada para várias aplicações, incluindo amplificadores de áudio e circuitos de recepção. Esta válvula é conhecida por sua versatilidade e desempenho em um formato compacto.

Características Principais:

• Tipo: Triode e Pentodo (combinados)
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 7 W (para a seção pentodo)
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.9 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 15 mA
  • Tensão da Grelha de Controle: -6 V
  • Transcondutância: Aproximadamente 10.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 20
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 40 mA
  • Tensão da Grelha de Controle: -14 V
  • Transcondutância: Aproximadamente 11.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 15 mA
  • Tensão da Grelha de Controle: -6 V
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 40 mA
  • Tensão da Grelha de Controle: -14 V
  • Dissipação Máxima da Placa: 7 W

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A válvula 6BN8 combina uma triode e um pentodo em um único envelope, proporcionando flexibilidade e eficiência para diversas aplicações em amplificação e recepção.
• A tensão de aquecimento de 6.3 V é padrão, facilitando a integração em circuitos existentes.
• Seguir as especificações recomendadas é crucial para garantir um desempenho ideal e prolongar a vida útil da válvula.
