TUBOS DUPLEX-DIODO TRÍODO
DESCRIÇÃO E CLASSIFICAÇÃO

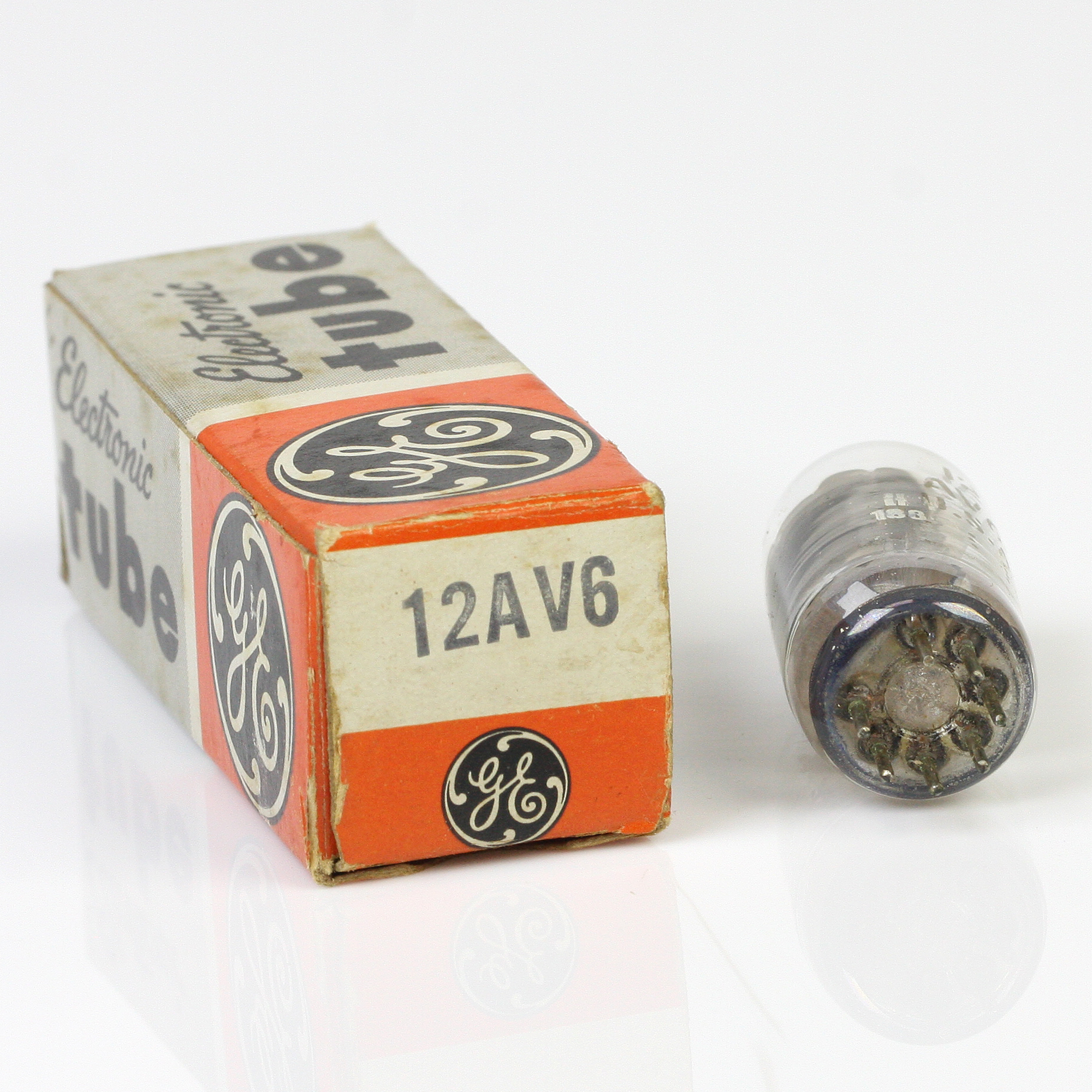

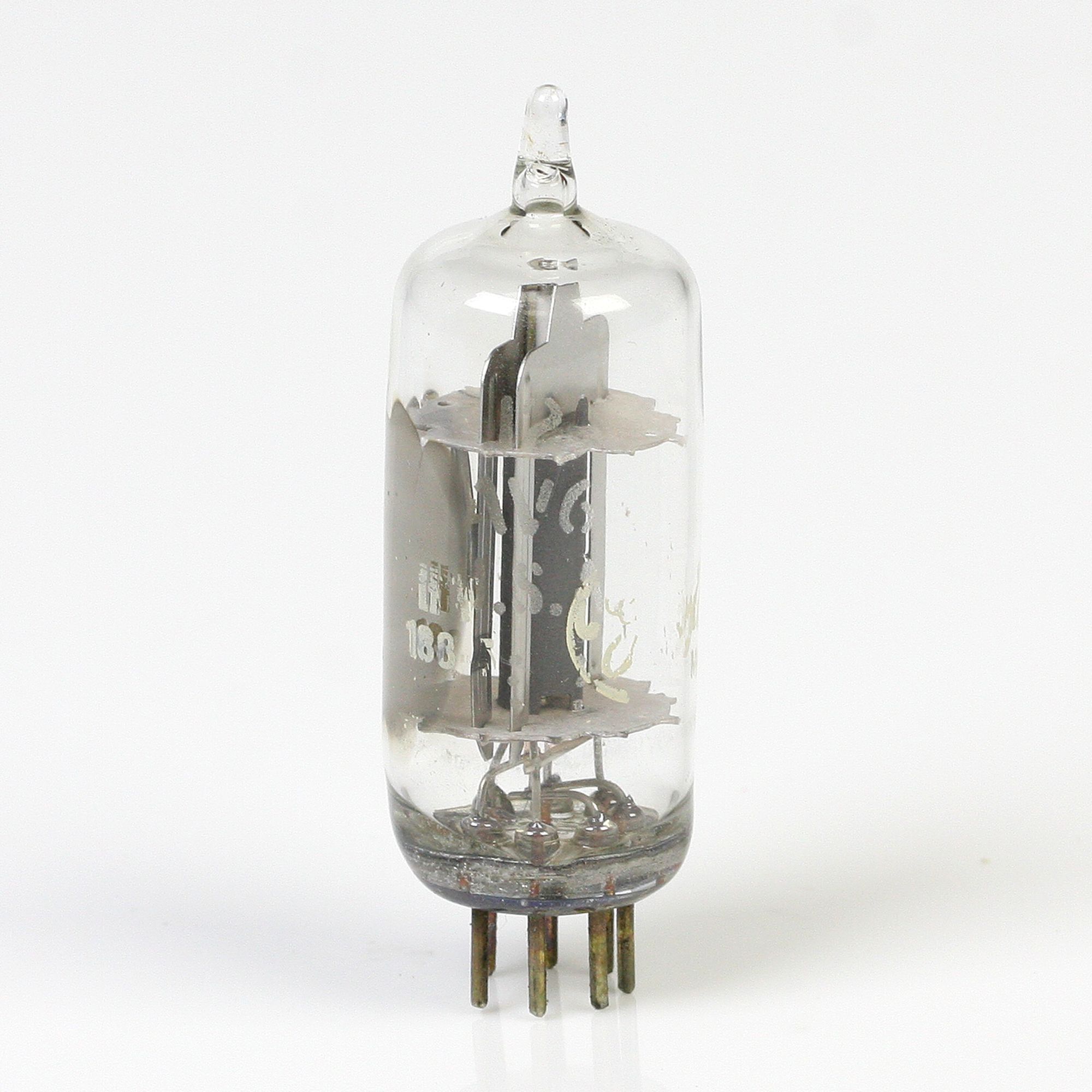

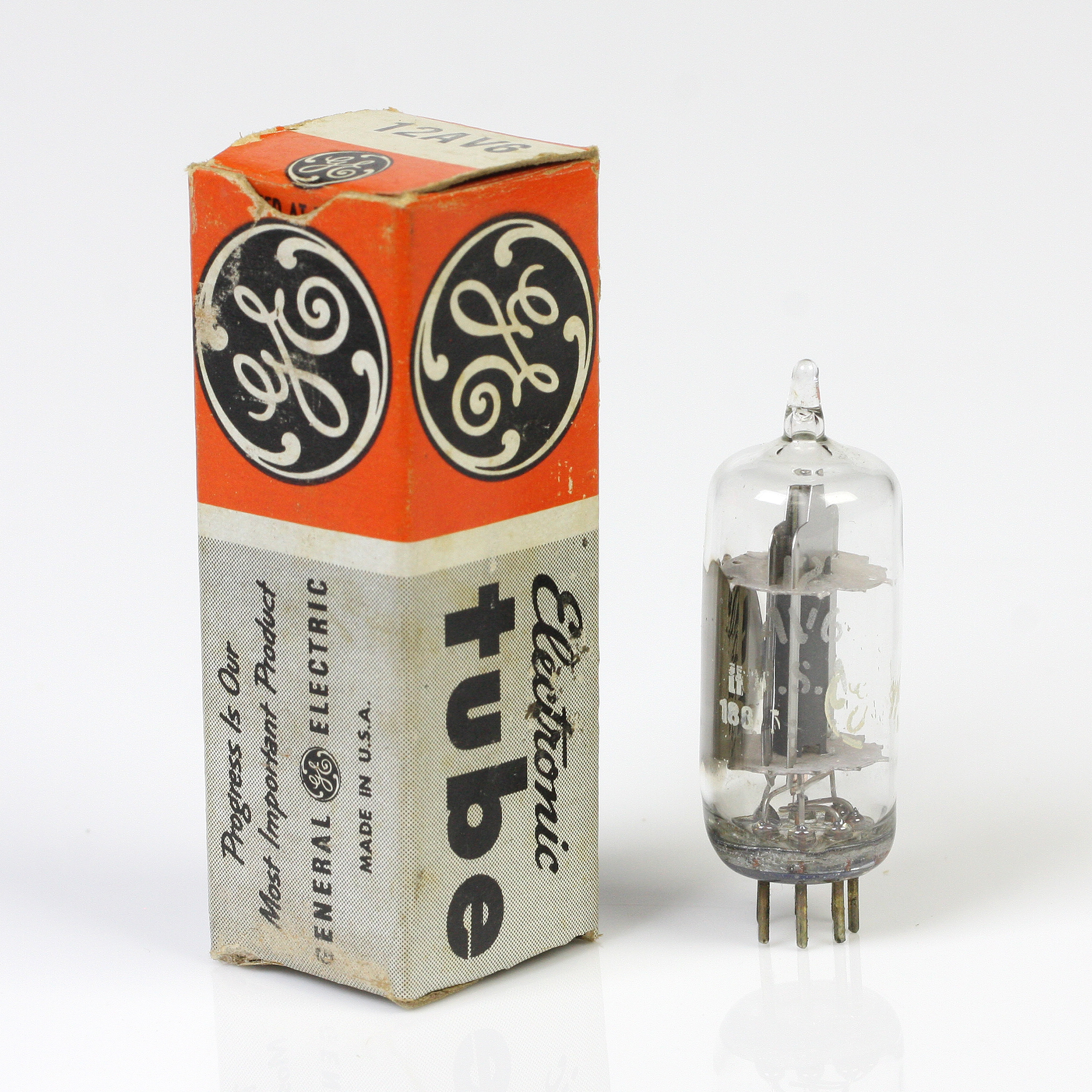

O 6AV6 é um triodo de alta amplificação com diodos duplex em formato miniatura, destinado principalmente ao uso como detector, amplificador e tubo de controle automático de volume em receptores de rádio. A seção de triodo incorpora um fator de amplificação elevado e é capaz de fornecer uma tensão de saída relativamente grande e sem distorção a partir de um sinal de entrada muito pequeno.
Os modelos 3AV6, 6AV6 e 12AV6 são semelhantes, exceto pelas classificações de tensão e corrente do aquecedor. O 12AV6 é particularmente adequado para uso em receptores de rádio AC/DC. O 3AV6, devido à sua característica de aquecimento controlado, é especialmente adequado para uso em televisores que empregam aquecedores conectados em série. Quando o 3AV6 é usado junto com outros tipos de 600 miliamperes que apresentam características de aquecimento semelhantes, os surtos de tensão nos aquecedores individuais são minimizados durante o período de aquecimento.
GERAL
ELÉTRICO
| Características | 3AV6 | 6AV6 | 12AV6 |
|---|---|---|---|
| Tensão do Aquecedor, AC ou DC | 3.15 | 6.3 | 12.6 |
| Corrente do Aquecedor | 0.3 | 0.3 | 0.15 |
| Tempo de Aquecimento do Aquecedor* | |||
| Capacitâncias Diretas Entre Eletrodos com Blindagem† | |||
| Grade do Triodo para Placa | 2.0 | 2.0 | |
| Entrada do Triodo | 2.2 | 2.2 | |
| Saída do Triodo | 12 | 0.8 | |
| Grade para Placa do Diodo Número 2, máximo | 0.04 | 0.04 |
MECÂNICO
| Posição de Montagem | Qualquer | | Envelopagem | T-54a, Vidro | | Base | E7-1, Miniatura com 7 Pinos |
CLASSIFICAÇÕES MÁXIMAS
VALORES DE DESIGN-CENTER
| Características | 3AV6 | 6AV6 | 12AV6 |
|---|---|---|---|
| Tensão da Placa | 300 | Volts | |
| Tensão DC Positiva da Grade | 0 | Volts | |
| Dissipação da Placa | 0.5 | Watts | |
| Tensão do Aquecedor-Cátodo | |||
| Aquecedor Positivo em Relação ao Cátodo (Componente DC) | 100 | Volts | |
| Total DC e Pico | 200 | 90 | Volts |
| Aquecedor Negativo em Relação ao Cátodo (Total DC e Pico) | 200 | 90 | Volts |
| Corrente do Diodo para Operação Contínua, Cada Diodo | 1.0 | 1.0 | Miliamperes |
CONEXÕES DOS TERMINAIS
| Pino 1 | Grade do Triodo | | Pino 2 | Cátodo | | Pino 3 | Aquecedor | | Pino 4 | Aquecedor | | Pino 5 | Placa do Diodo Número 2 | | Pino 6 | Placa do Diodo Número 1 | | Pino 7 | Placa do Triodo |
DIMENSÕES FÍSICAS
| Retma 5-2 | MAX. |
CARACTERÍSTICAS E OPERAÇÃO TÍPICA
CLASSE A; AMPLIFICADOR
| Características | 6AV6 | 250 Volts |
|---|---|---|
| Tensão da Placa | 100 | Volts |
| Tensão da Grade | -1 | Volts |
| Fator de Amplificação | 100 | |
| Resistência da Placa, aproximada | 80000 Ohms | |
| Transcondutância | 1250 | |
| Corrente da Placa | 0.5 | |
| Corrente Média do Diodo, Cada Diodo | ||
| Com 10 Volts DC Aplicados | 20 | Miliamperes |
AQUECIMENTO DO AQUECEDOR
- O tempo de aquecimento do aquecedor é definido como o tempo necessário no circuito mostrado à direita para a tensão nos terminais do aquecedor (V) aumentar de zero para a tensão de teste do aquecedor (V1). Para este tipo, E=12.5 volts (RMS ou DC), V1=2.5 volts (RMS ou DC), e R=15.8 ohms. † Com blindagem externa (RETMA 316) conectada ao pino 2.
AMPLIFICADOR ACOPLADO COM RESISTÊNCIA CLASSE A
| Rp | Rs | Rg | Ebb = 90 Volts | Ebb = 180 Volts | Ebb = 300 Volts |
|---|---|---|---|---|---|
| Ganho | Eo | Ganho | |||
| 0.10 | 0.10 | 0.10 | 1400 | 31 | 3.9 900 |
| 0.10 | 0.24 | 0.10 | 1600 | 37 | 5.4 |
| 0.24 | 0.24 | 0.10 | 2500 | 39 | 5.0 |
| 0.24 | 0.51 | 0.10 | 3400 | 43 16.6 | 2300 |
| 0.51 | 0.51 | 0.10 | 5800 | 45 | 5.6 |
| 0.51 | 4.0 | 0.10 | 7100 | 47 | 7.3 |
| 0.24 | 0.24 | 10 0 34 3.3 0 50 2/0 60 | 28 | 0.24 | 0.51 |
| 0.51 | 0.51 | 10 (o) 39 | 4.2 0 55 | 15 | 0 65 |
| 0.51 | 1.0 | 40 0 42 | 5.4 0 61 | 18 | 00 67137 |
| Notas: |
- Eo é a tensão máxima de saída RMS para cinco por cento (5%) de distorção harmônica total.
- Ganho medido a 2.0 volts de saída RMS.
- Para dados de zero-bias, a impedância do gerador é desprezível.
- Os capacitores de acoplamento (C) devem ser selecionados para dar a resposta de frequência desejada.
- Rk deve ser adequadamente bypassado.
CARACTERÍSTICAS DA PLACA MÉDIA
SEÇÃO TRÍODO
Corrente da Placa em Miliamperes 6AV6, 3AV6, 12AV6 ET-T924
CARACTERÍSTICAS DE TRANSFERÊNCIA MÉDIA
Seção Tríodo
CARACTERÍSTICAS OPERACIONAIS
Cada Diodo 3AV6, 12AV6, ET-T924
CARACTERÍSTICAS MÉDIAS DA PLACA
Corrente da Placa em Miliamperes
SEÇÃO TRÍODO
3AV6, 12AV6, ET-T924
