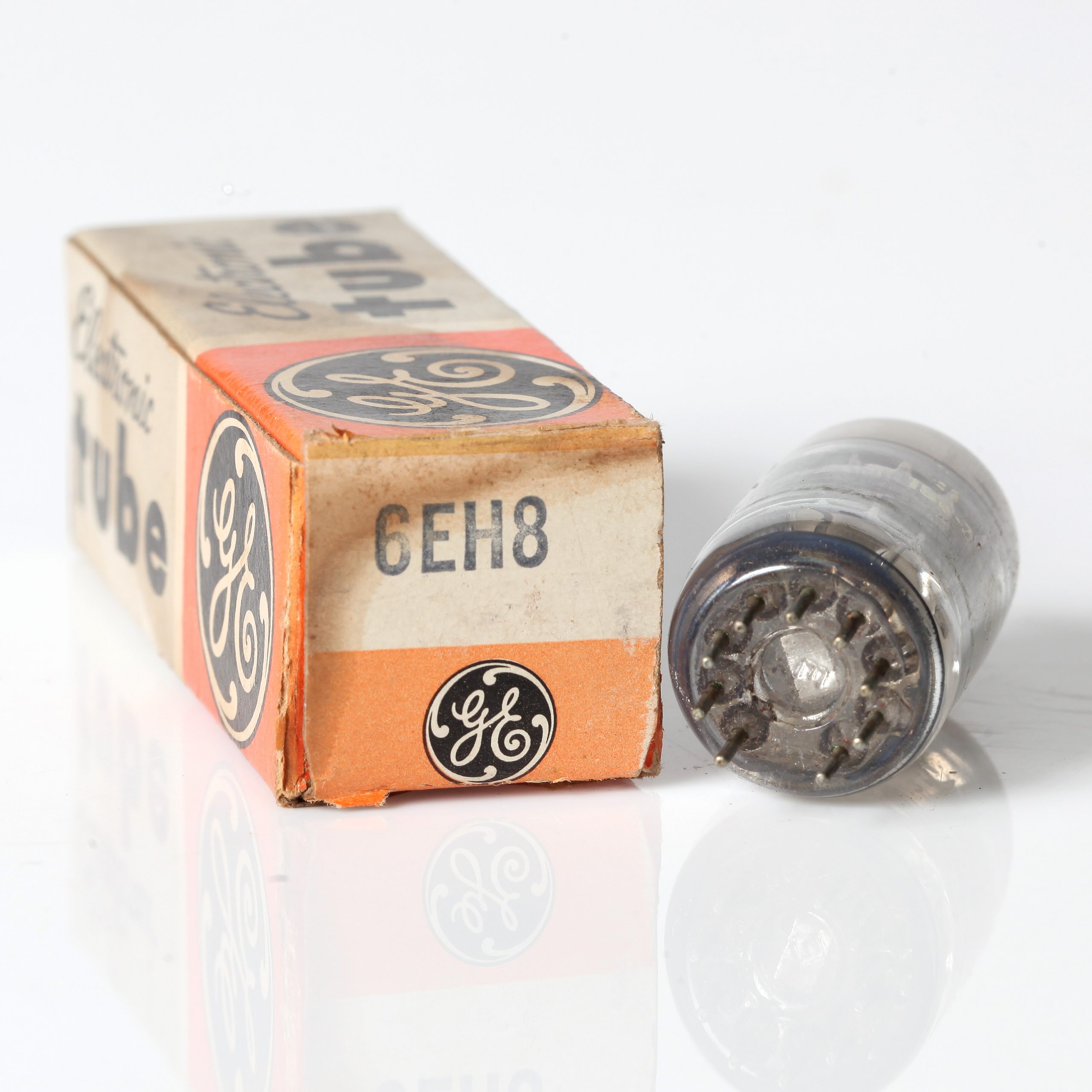

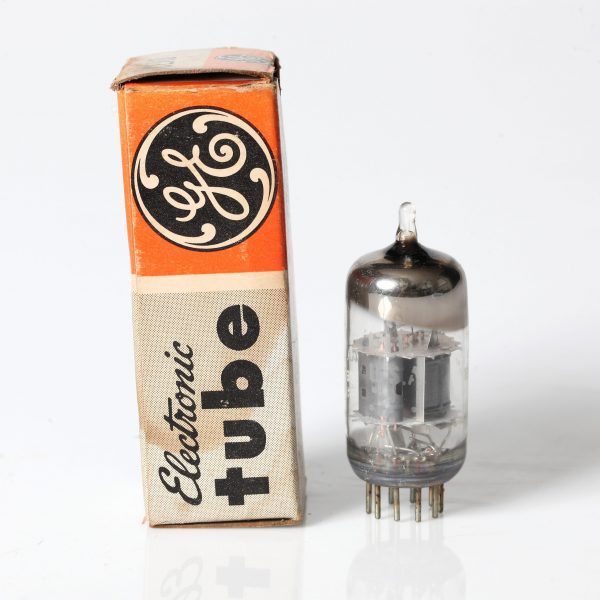

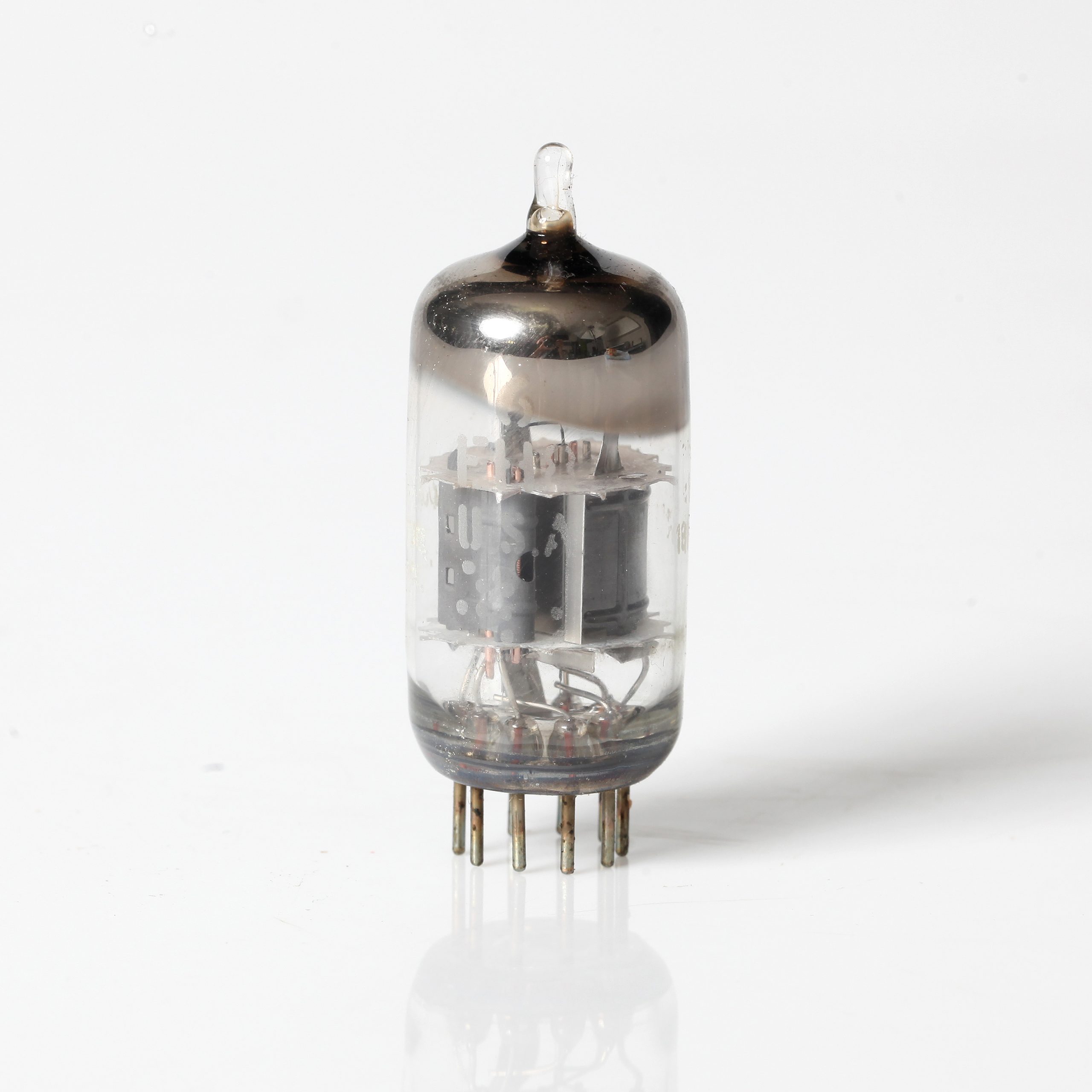

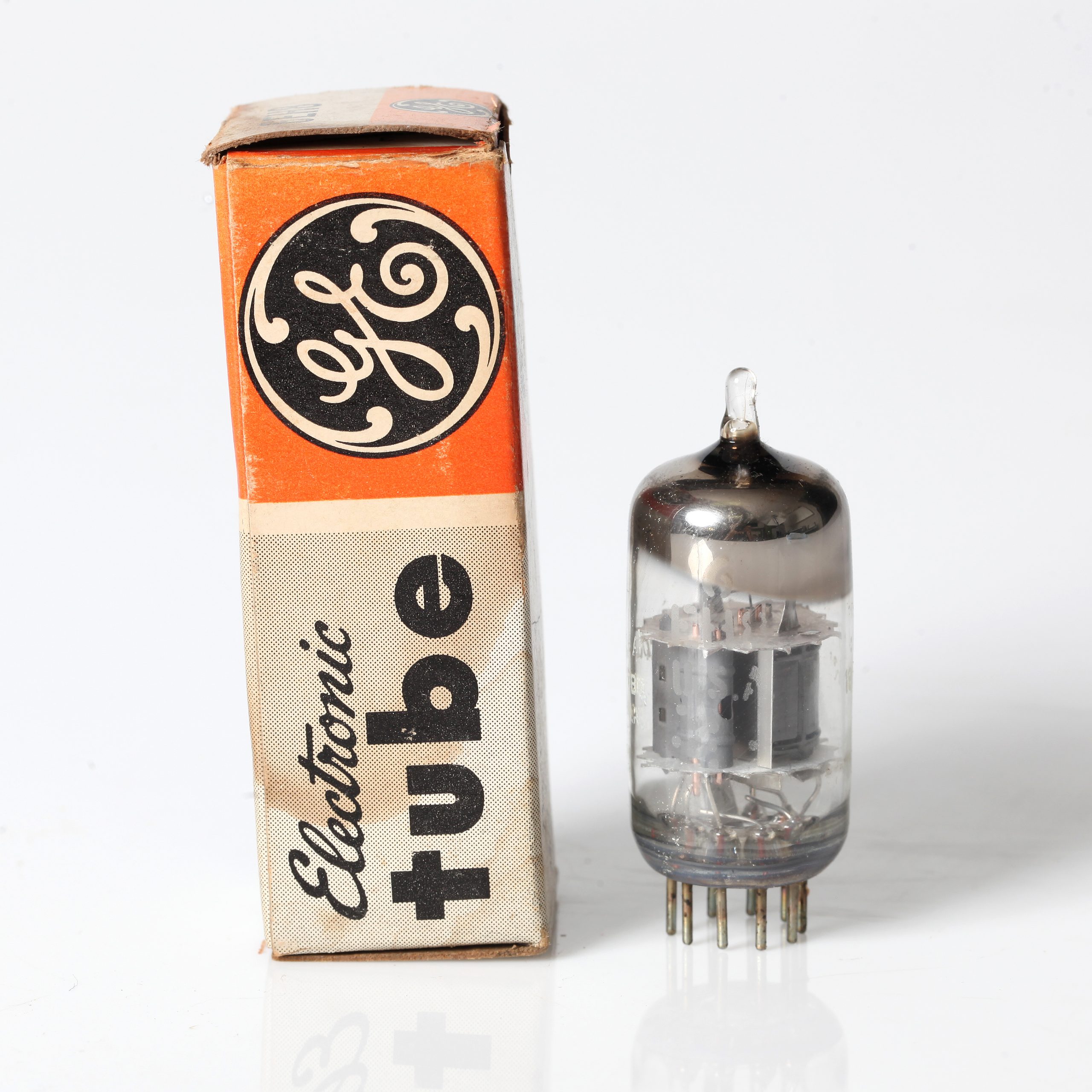

Válvula 6EH8 – GENERAL ELECTRIC

VÁLVULA 6EH8 – GENERAL ELECTRIC

Descrição Geral: A 6EH8 é uma válvula combinada de amplificação, contendo uma triode e um pentodo em um único envelope. É projetada para aplicações em circuitos de áudio e vídeo, bem como em amplificadores e receptores de rádio.

Características Principais:

• Tipo: Triode e Pentodo
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 250 V
• Dissipação Máxima da Placa: 3 W (para cada seção)
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.6 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 12 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 8.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 20
• Seção Pentodo:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 25 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 10.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 12 mA
  • Tensão da Grelha: -6 V
• Seção Pentodo:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 25 mA
  • Tensão da Grelha: -6 V

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A válvula 6EH8 combina as funções de triode e pentodo, oferecendo flexibilidade para diversas aplicações em amplificação e recepção.
• A tensão de aquecimento de 6.3 V é comum, facilitando a integração em circuitos existentes.
• É importante seguir as especificações recomendadas para garantir o desempenho ideal e a durabilidade da válvula.
