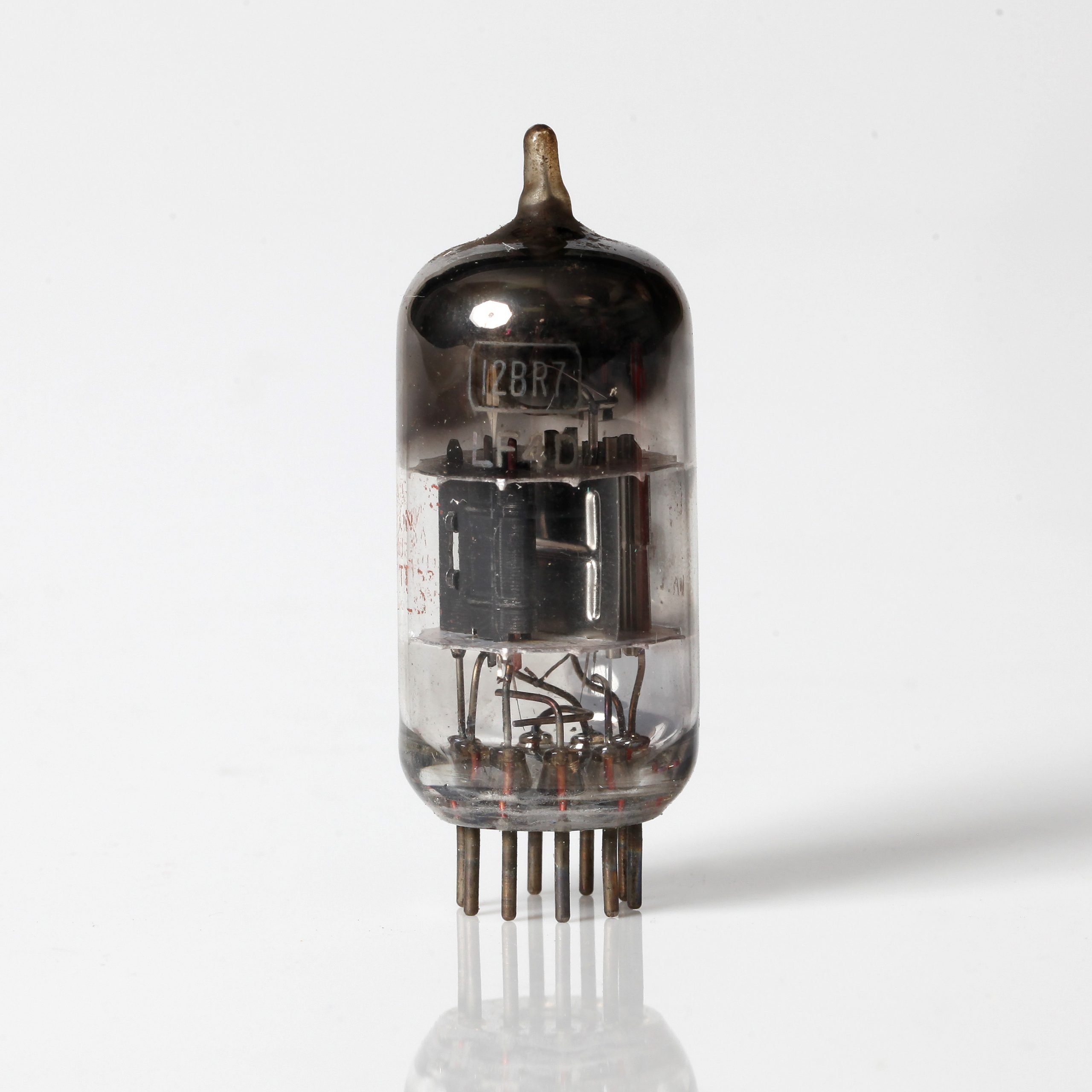

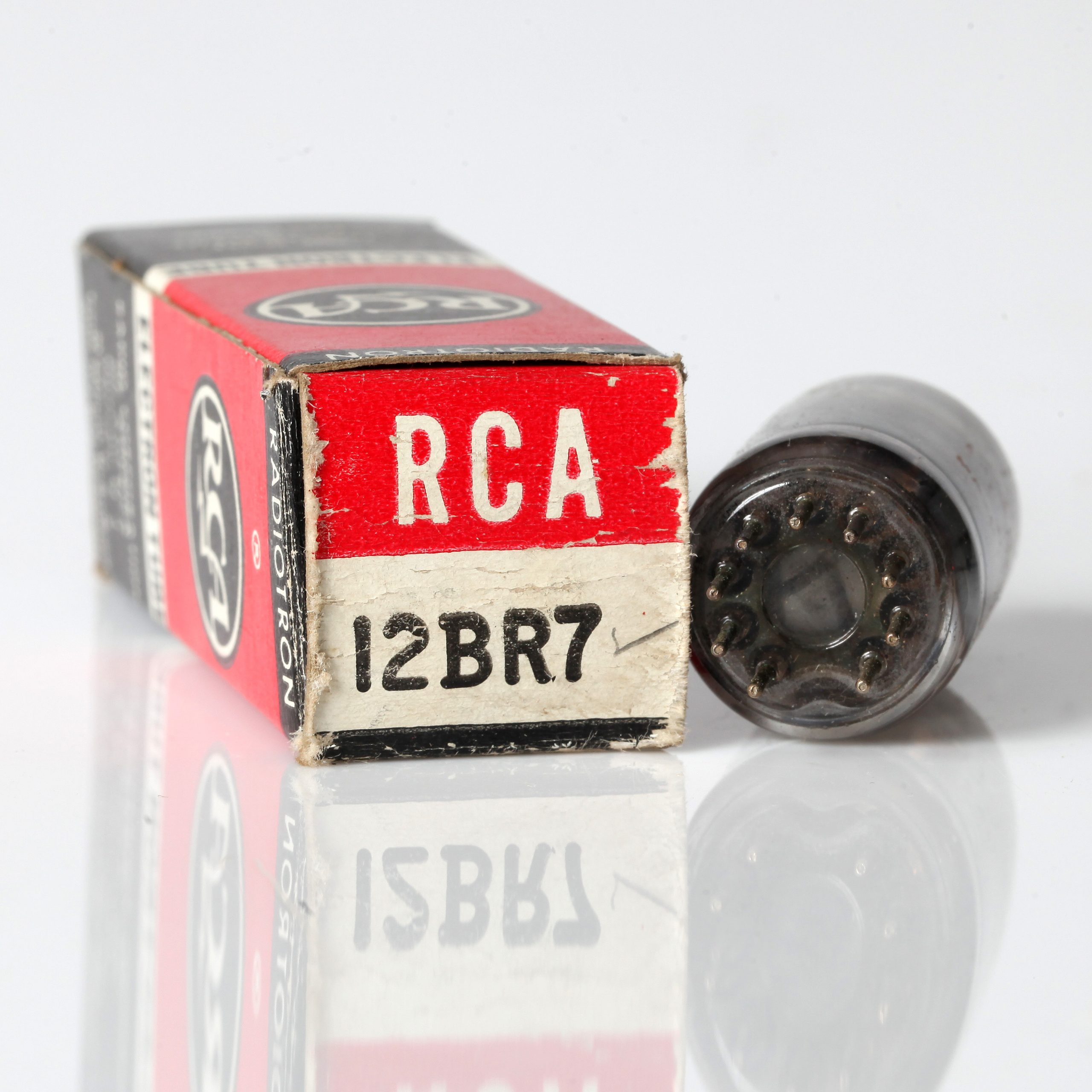

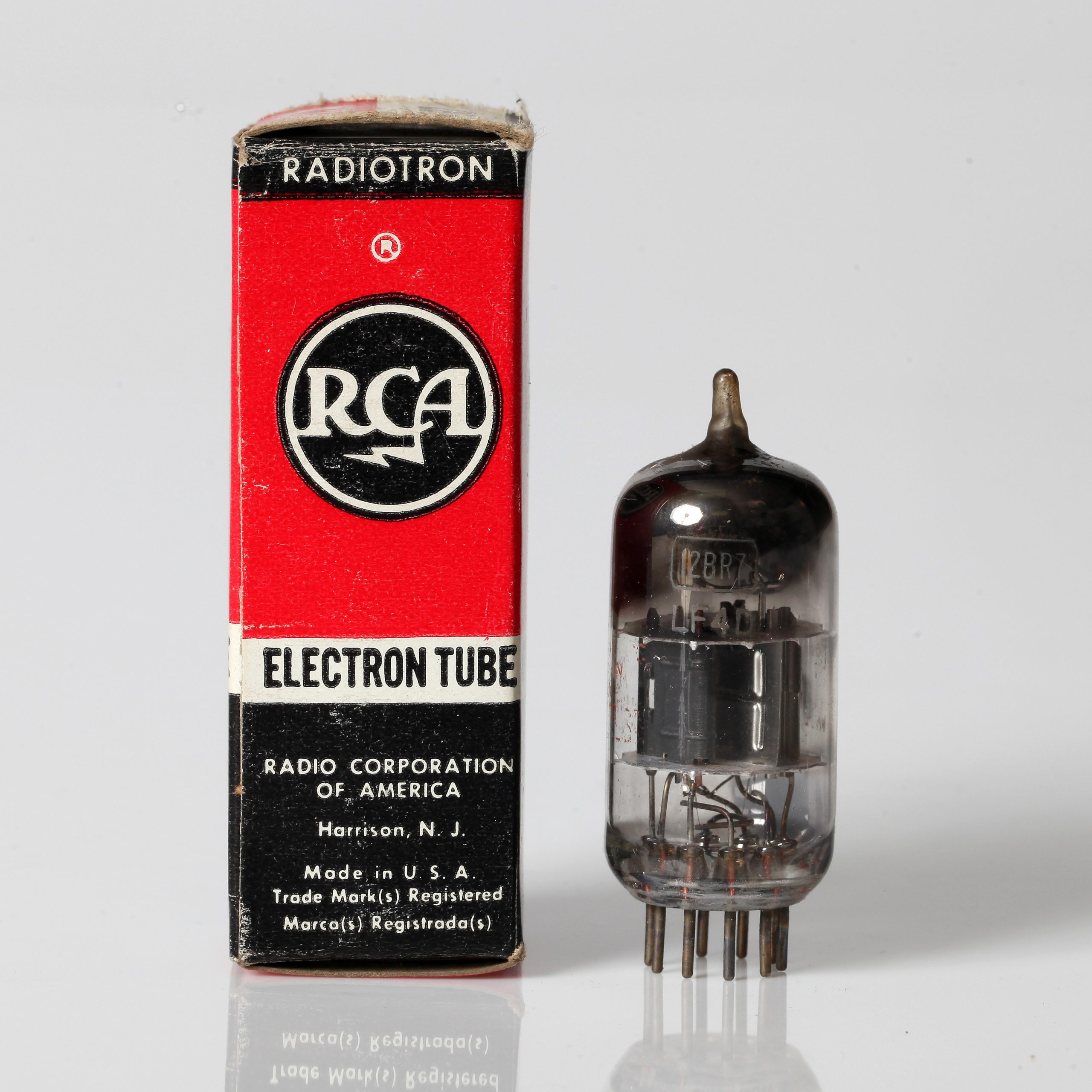

Válvula 12BR7 – RCA

VÁLVULA 12BR7 – RCA

Descrição Geral: A 12BR7 é uma válvula de amplificação tipo pentóide, projetada para aplicações em amplificadores de áudio e circuitos de rádio. Ela é conhecida por sua capacidade de fornecer uma potência de saída eficiente em um formato compacto.

Características Principais:

• Tipo: Pentóide
• Construção: Miniatura de 7 pinos
• Tensão Máxima da Placa: 250 V
• Dissipação Máxima da Placa: 7 W
• Tensão de Aquecedor: 12.6 V
• Corrente do Aquecedor: 0.3 A

Especificações Típicas:

• Tensão da Placa: 200 V
• Corrente da Placa: 40 mA
• Tensão da Grelha: Normalmente -6 a -10 V
• Transcondutância: Aproximadamente 10.000 µmhos
• Ganho de Tensão (μ): Aproximadamente 20

Condicões Típicas de Operação:

• Tensão da Placa: 200 V
• Corrente da Placa: 40 mA
• Tensão da Grelha: -8 V
• Transcondutância: 10.000 µmhos

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Amplificadores de Potência
• Equipamentos de Áudio e Vídeo

Notas:

• A válvula 12BR7 é valorizada por sua capacidade de fornecer uma boa potência de saída e eficiência térmica, tornando-a adequada para uso em amplificadores de potência e outros circuitos onde o desempenho é crucial.
• É importante operar a válvula dentro das especificações recomendadas para garantir a longevidade e o desempenho ideal do componente.
