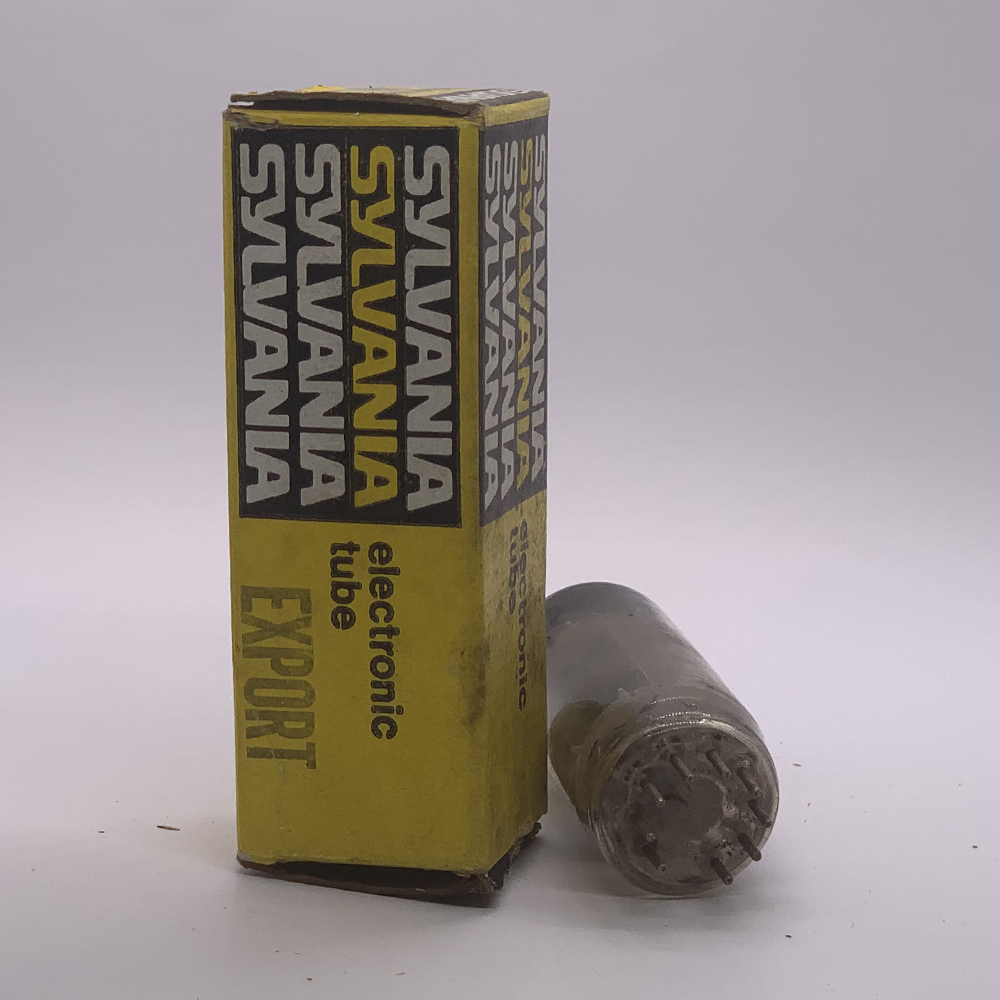

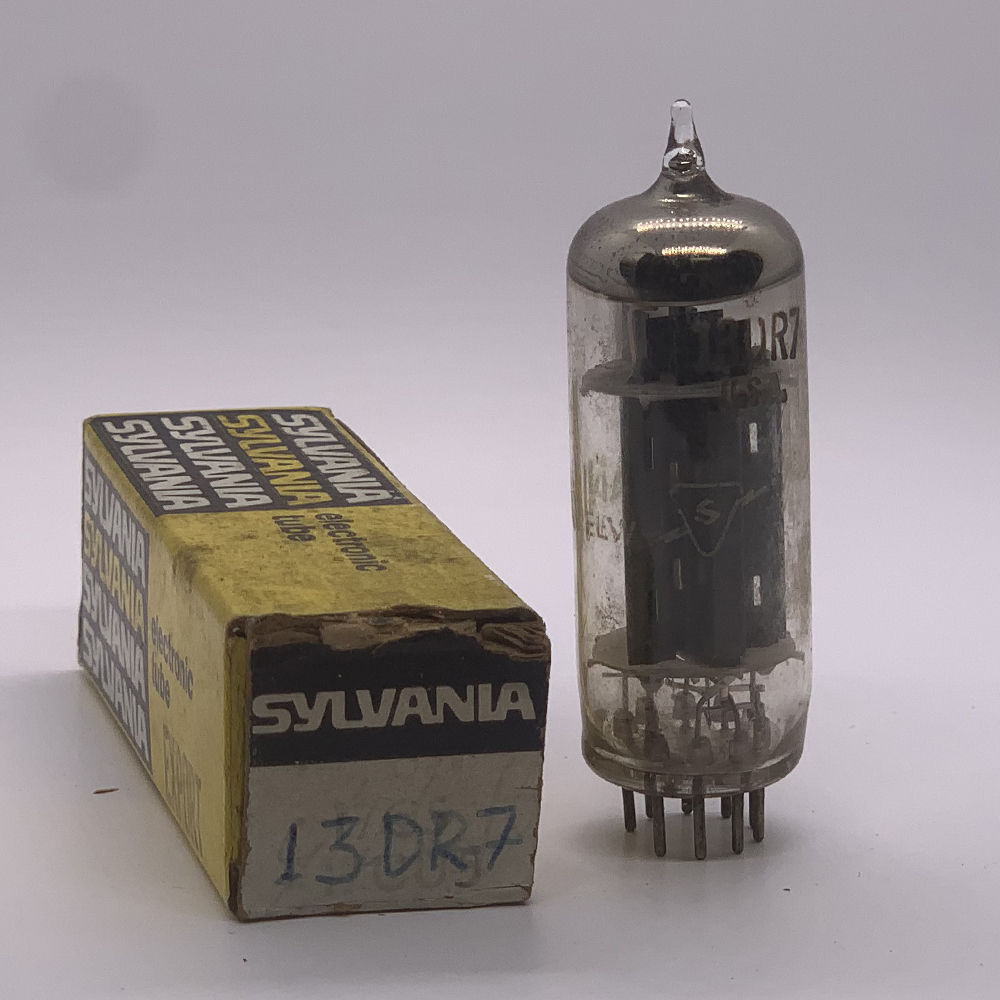

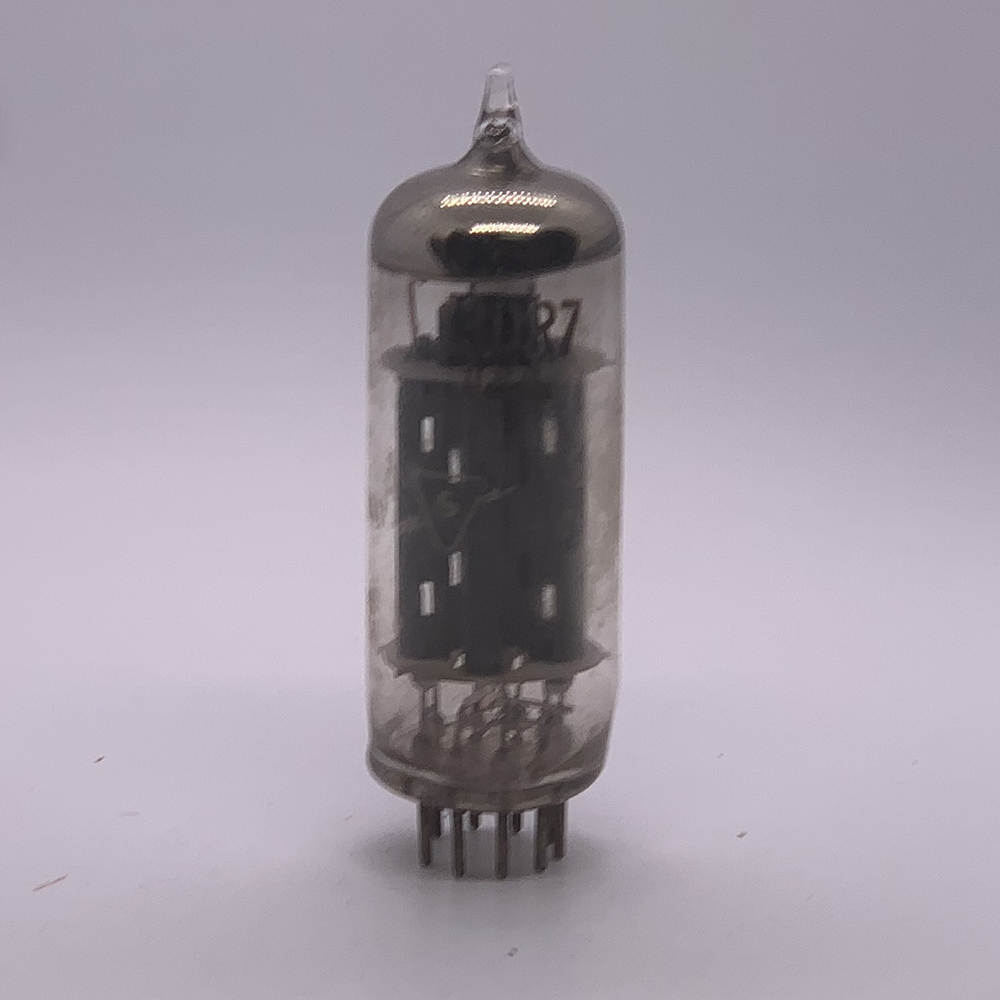

Válvula 13DR7 – SYLVANIA

Válvula 13DR7 – SYLVANIA

Descrição e Classificação

A 13DR7 é uma válvula duplo diodo-triodo miniatura, destinada ao uso em amplificadores de áudio e detectores em receptores de rádio e equipamentos eletrônicos.

Geral

Elétrica

• Tipo: Duplo Diodo-Triodo
• Tensão do Filamento, AC/DC: 13.3 Volts
• Corrente do Filamento: 0.3 Amperes

Capacitâncias Intereletrodos (pF)

• Diodo:
  • Anodo para Catodo: 2.0
• Triodo:
  • Grade para Placa: 1.7
  • Grade para Catodo e Filamento: 2.6
  • Placa para Catodo e Filamento: 0.4

Mecânica

• Posição de Montagem: Qualquer
• Invólucro: Vidro Miniatura
• Base: 9 pinos Miniatura (B9A)

Classificações Máximas

Valores de Centro de Projeto

• Tensão da Placa (Triodo): 300 Volts
• Tensão da Placa (Diodo): 150 Volts
• Tensão da Grade (Triodo): -50 Volts
• Dissipação da Placa (Triodo): 2.5 Watts
• Corrente da Placa (Triodo): 10 Milliampères
• Tensão Inversa (Diodo): 450 Volts

Características e Operação Típica

Triodo em Classe A, Amplificador

• Tensão da Placa: 250 Volts
• Tensão da Grade: -2 Volts
• Corrente da Placa: 1.2 Milliampères
• Transcondutância: 1600 Micromhos
• Fator de Amplificação: 17
• Resistência da Placa: 10.6 Kilohms

Diagrama de Base

Conexões dos Terminais

• Pino 1: Diodo 1 Anodo
• Pino 2: Diodo 2 Anodo
• Pino 3: Triodo Grade
• Pino 4 e 5: Filamento
• Pino 6: Sem Conexão
• Pino 7: Placa do Triodo
• Pino 8: Catodo do Triodo e Diodos
• Pino 9: Sem Conexão

Dimensões Físicas

Classe A Amplificador

Variação de Resistores	Tensão da Placa (Volts)	Corrente da Placa (mA)	Ganho
Rk = 2.2k ohms	250	1.2	17
Rk = 1.5k ohms	250	1.6	18
Rk = 1.0k ohms	250	2.1	19

Notas:

1. As características acima são para uma tensão de operação típica.
2. As classificações máximas absolutas não devem ser excedidas para evitar danos à válvula.

Características Médias da Placa

Características Médias de Transferência
