Descrição do Produto

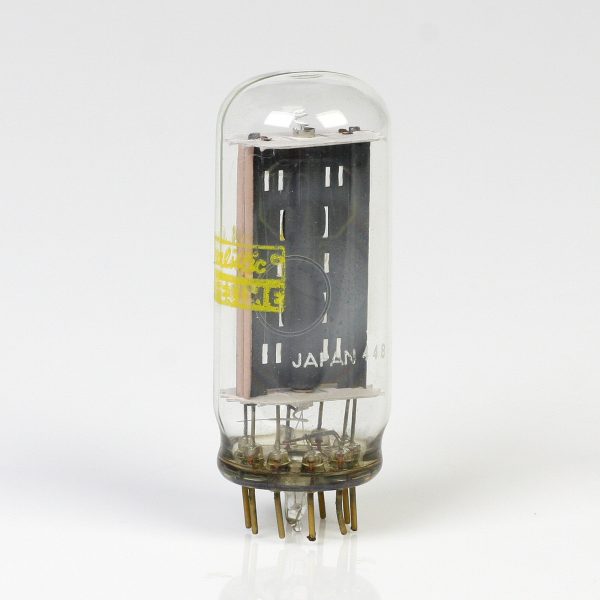

LIFETIME 17DW4A
- Diode-Retificador de Alta Tensão
- Filamento: Revestido
- Tensão de Filamento: 17.5 Volts
- Corrente de Filamento: 0.45 Amperes
- Lâmpada de Vidro
- Base Noval (9 pinos)
Especificações
O LIFETIME 17DW4A é uma Válvula retificador de alta tensão que incorpora dois diodos em uma única estrutura. Este tubo é geralmente utilizado em fontes de alimentação de alta tensão em televisores e outros equipamentos eletrônicos.
Condições de Operação e Características
Diodos
- Tensão Máxima Inversa de Pico: 5,000 Volts
- Corrente Máxima de Pico: 350 mA
- Corrente Máxima de Placa Contínua: 125 mA
- Tensão de Pico Direta: 17.5 Volts
Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Sem Conexão |
| 2 | Placa (Diodo 1) |
| 3 | Filamento |
| 4 | Sem Conexão |
| 5 | Sem Conexão |
| 6 | Placa (Diodo 2) |
| 7 | Filamento |
| 8 | Sem Conexão |
| 9 | Sem Conexão |
Aplicações Típicas
- Retificação de Alta Tensão: Utilizado para converter corrente alternada (CA) em corrente contínua (CC) em fontes de alimentação de alta tensão, especialmente em televisores e outros dispositivos eletrônicos que necessitam de alta tensão.
Notas de Copyright
- Copyright pela LIFETIME
- Divisão de Tubos de Rádio
- Fabricado nos EUA
