Descrição do Produto

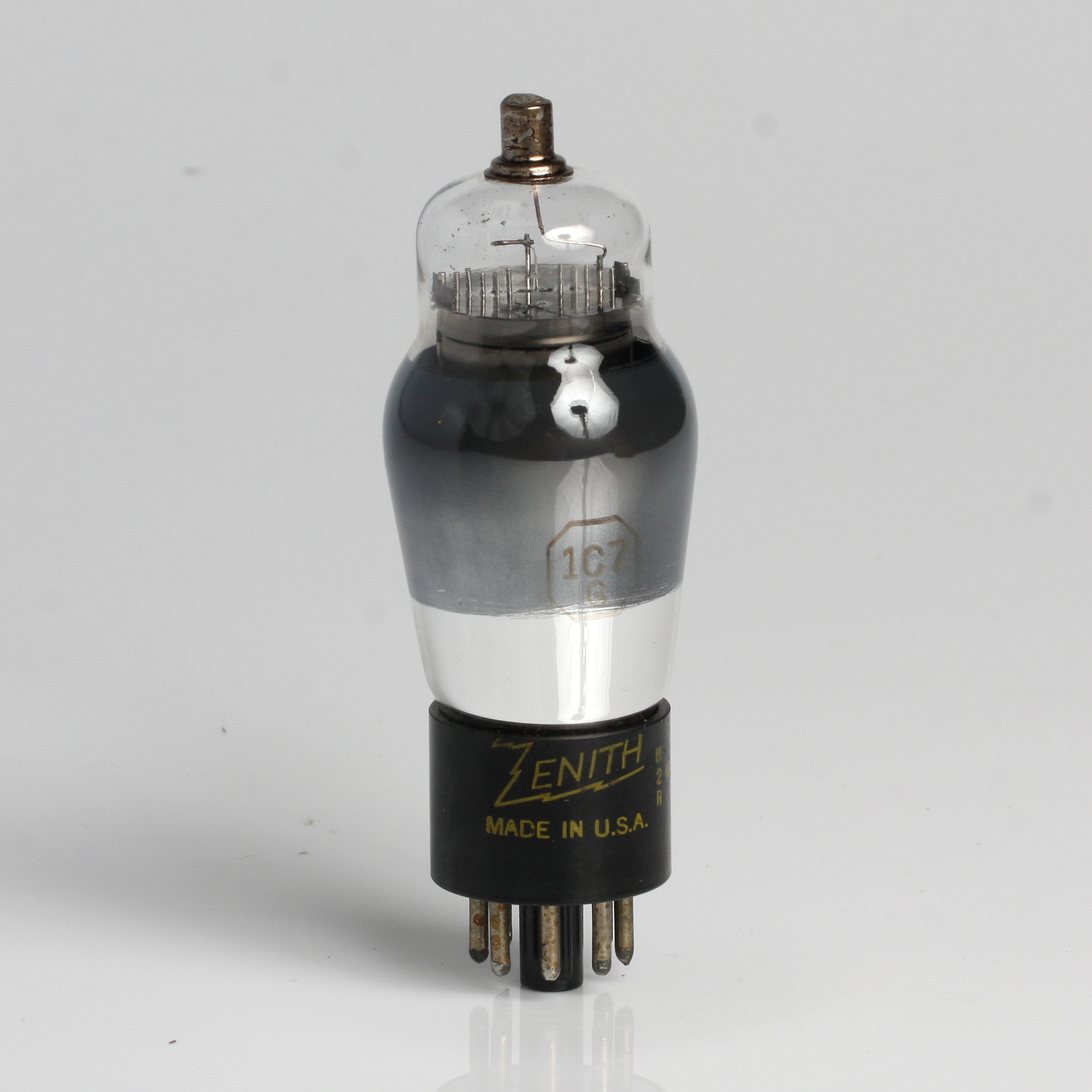

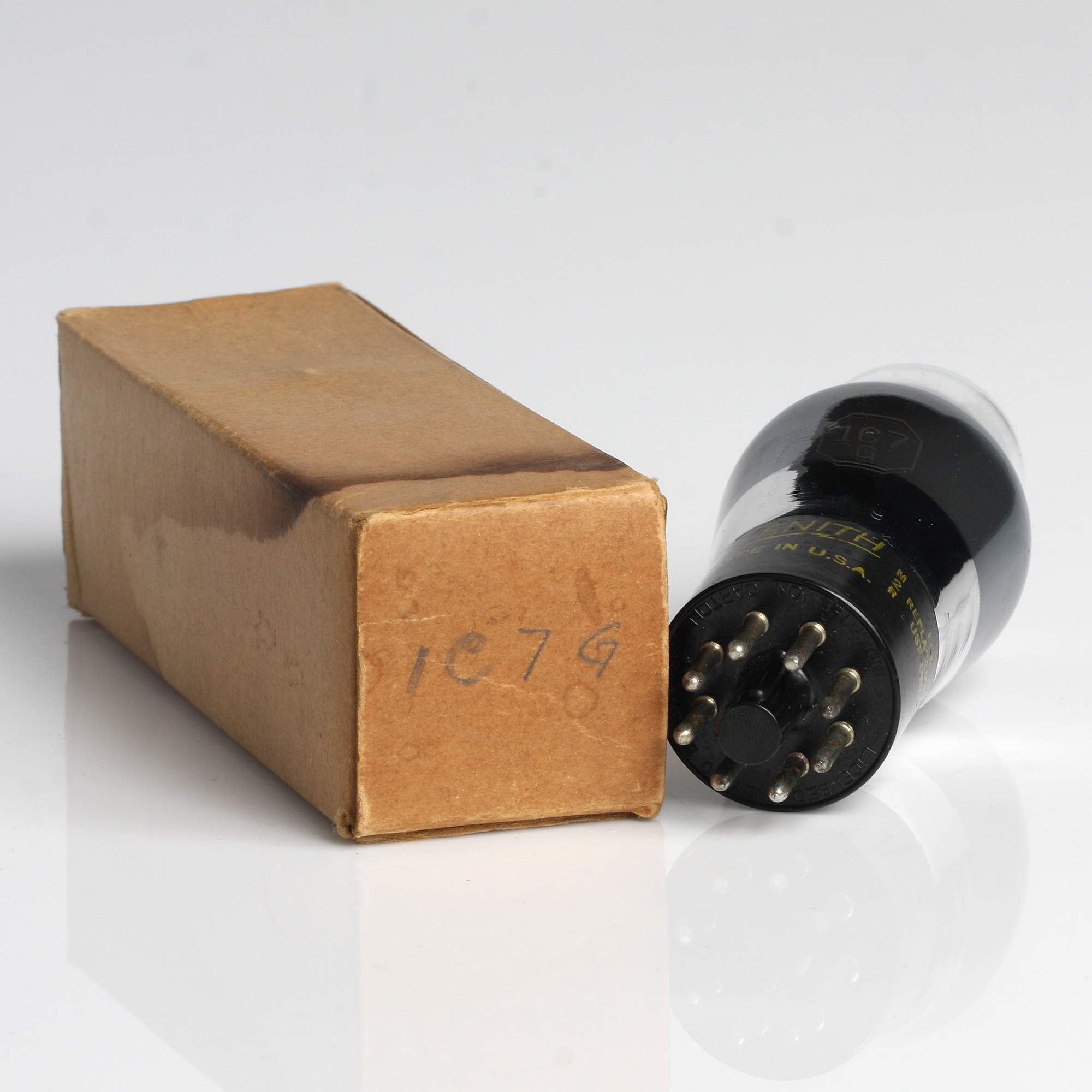

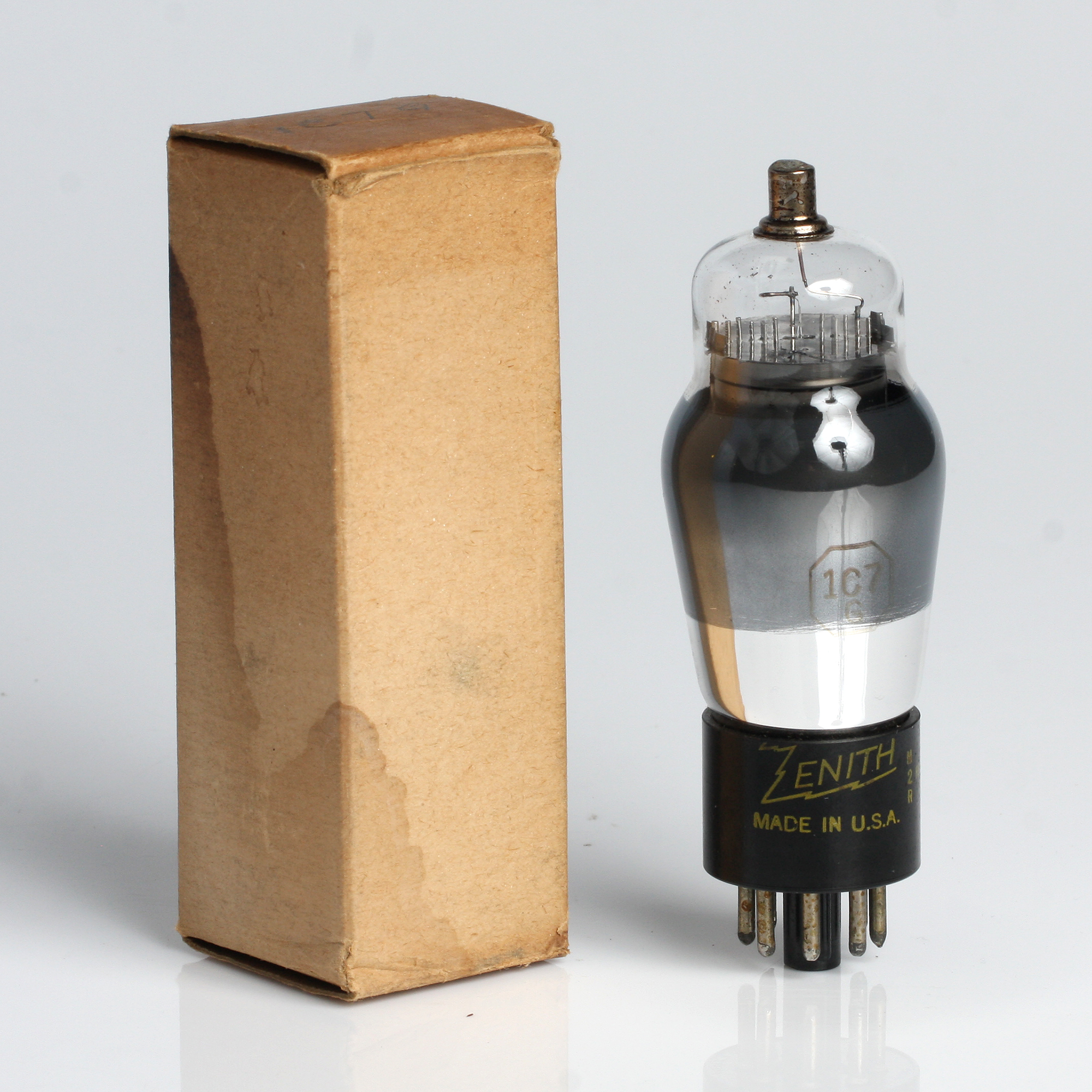

ZENITH 1C7G
- Hexodo-Osilador
- Filamento: Revestido
- Tensão de Filamento: 2.0 Volts
- Corrente de Filamento: 0.12 Amperes
- Lâmpada de Vidro
- Base Octal
Especificações
O ZENITH 1C7G é uma válvula hexodo-oscilador utilizado principalmente em receptores de rádio de bateria. Este tubo é projetado para atuar tanto como oscilador local quanto como misturador em circuitos de super-heteródino.
Condições de Operação e Características
Hexodo
- Tensão Máxima de Placa: 250 Volts
- Tensão de Grade 2 (Tela): 100 Volts
- Tensão de Grade 3 (Supressora): 0 Volts (conectada ao catodo)
- Tensão de Grade 1 (Controle): -3 Volts (bias)
- Corrente de Placa: 2.4 mA
- Corrente de Grade 2: 4.5 mA
- Resistência Interna: 1 MΩ
- Transcondutância: 400 μmhos
Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Filamento |
| 2 | Placa |
| 3 | Grade 3 (Supressora) |
| 4 | Grade 2 (Tela) |
| 5 | Grade 1 (Controle) |
| 6 | Grade 4 (Ocilador) |
| 7 | Grade 5 (Ocilador) |
| 8 | Filamento |
Aplicações Típicas
- Oscilador Local: Utilizado em circuitos de oscilador local em rádios super-heteródinos para gerar a frequência intermediária.
- Misturador: Atua como misturador para converter a frequência do sinal recebido para a frequência intermediária desejada.
Notas de Copyright
- Copyright pela ZENITH
- Divisão de Tubos de Rádio
- Fabricado nos EUA
