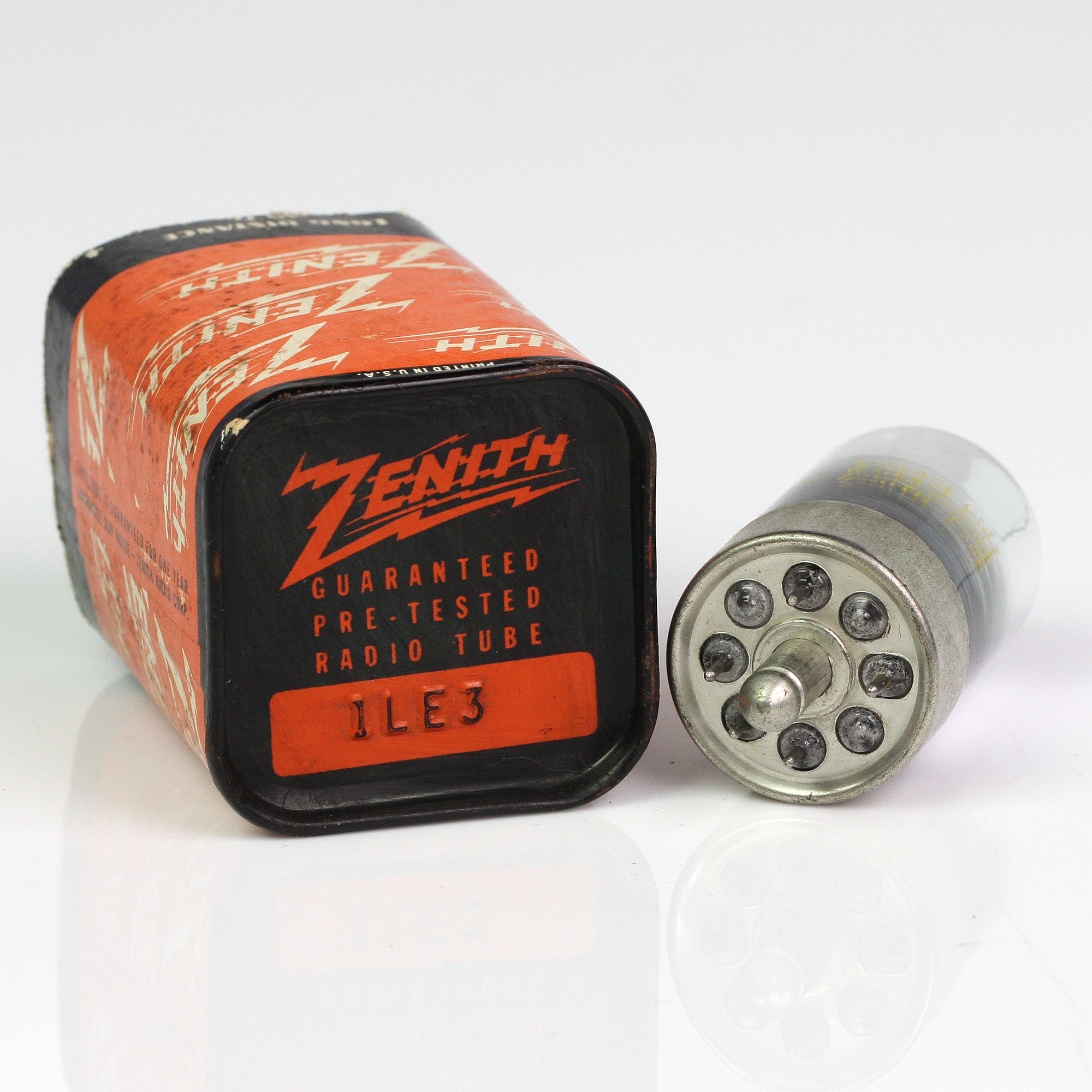

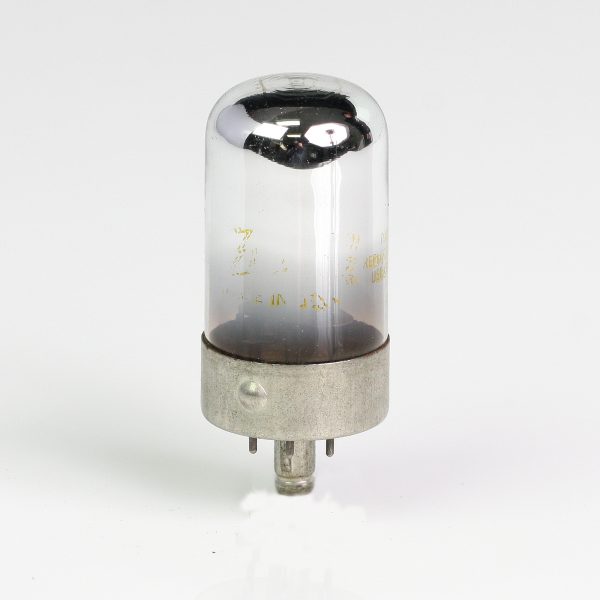

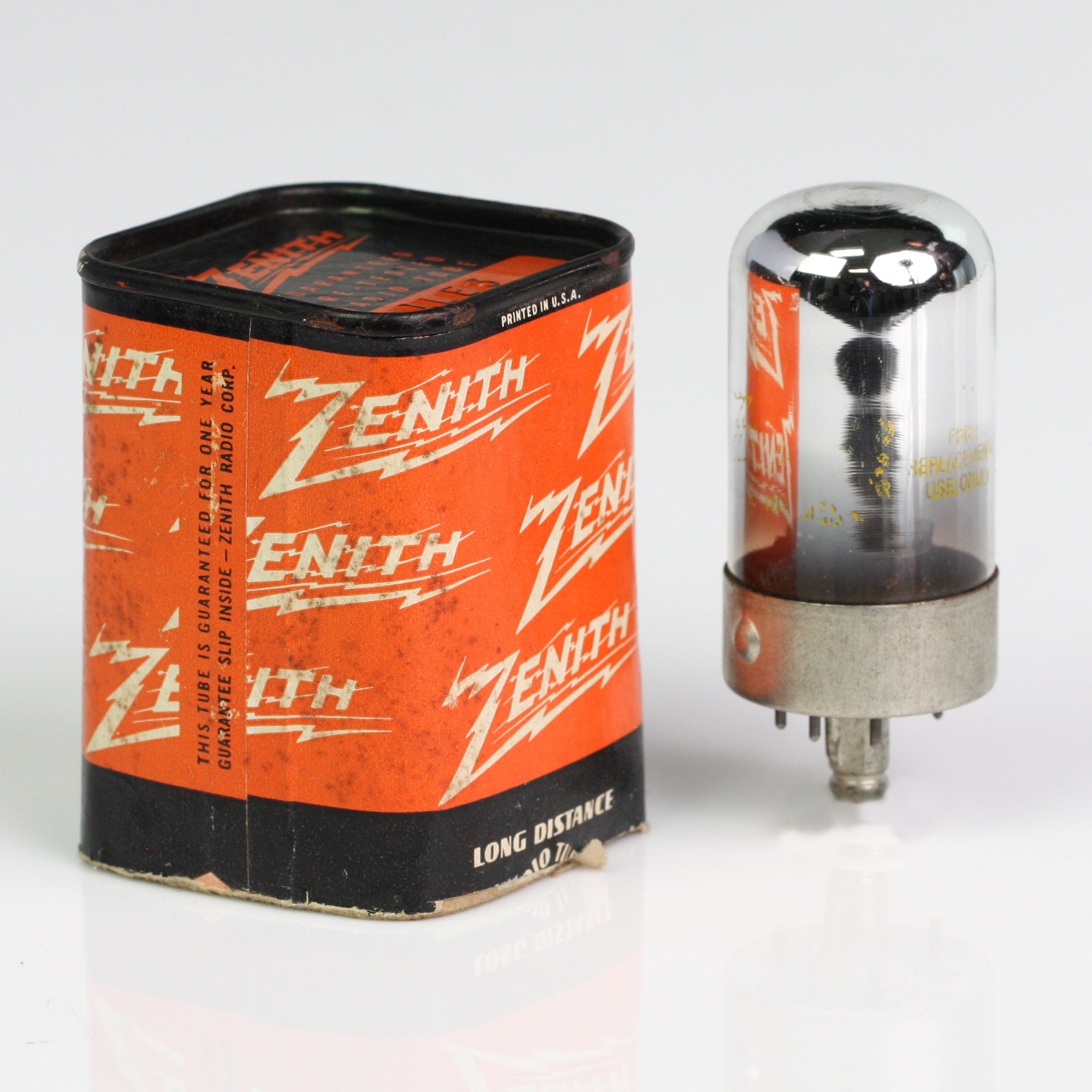

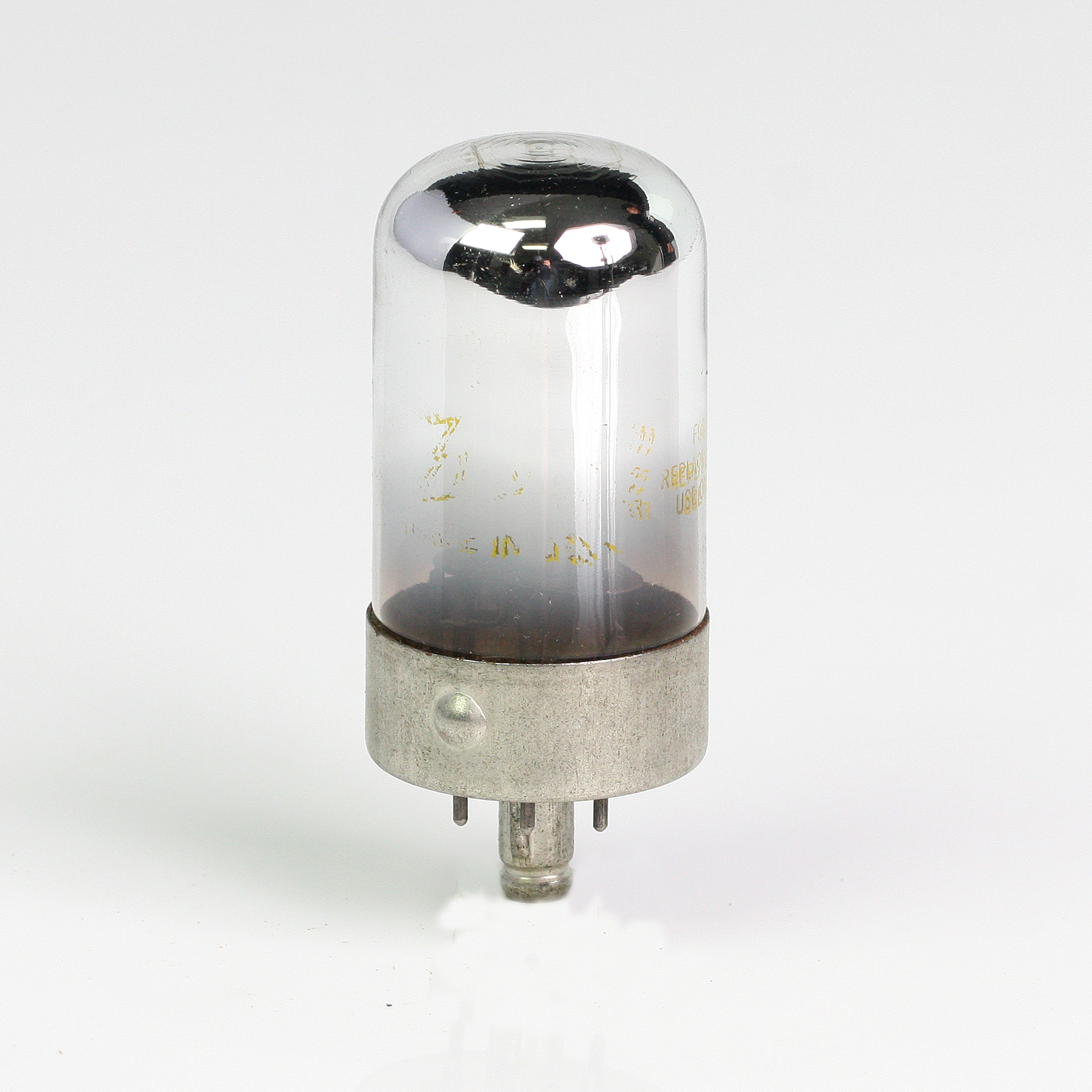

Válvula 1LE3 – ZENITH

1LE3 – ZENITH: TUBO PENTODO DE CONVERSÃO DE FREQUÊNCIA

Descrição: O 1LE3 é uma válvula eletrônico pentodo fabricado pela Zenith, utilizado principalmente como conversor de frequência em receptores de rádio portáteis. Esta válvula é projetado para operar em baixas tensões e é conhecido por sua eficiência e confiabilidade em circuitos de conversão de sinal de rádio.

Especificações Técnicas:

Tensão do Aquecedor (ac/dc):

• Volts: 1.4

Corrente do Aquecedor:

• Amperes: 0.05

Capacitâncias Diretas entre os Eletrodos:

• Grade Nº1 para Placa: 0.9 pF
• Grade Nº1 para Cátodo e Aquecedor: 6.5 pF
• Placa para Cátodo e Aquecedor: 5.2 pF

Classe A, Conversor de Frequência:

Valores Máximos (Design-Maximum Values):

• Tensão da Placa: 90 volts
• Tensão da Grade de Tela (Grade Nº2): 45 volts
• Tensão da Grade de Controle (Grade Nº1): -3 volts
• Dissipação da Placa: 0.4 watts
• Dissipação da Grade de Tela: 0.1 watts

Características (Conversor de Frequência):

Condições de Operação:

• Tensão de Alimentação da Placa: 67.5 volts
• Tensão de Alimentação da Grade de Tela (Grade Nº2): 45 volts
• Tensão da Grade de Controle (Grade Nº1): -1 volt
• Corrente da Placa: 0.7 mA
• Corrente da Grade de Tela: 0.25 mA
• Transcondutância: 750 umhos
