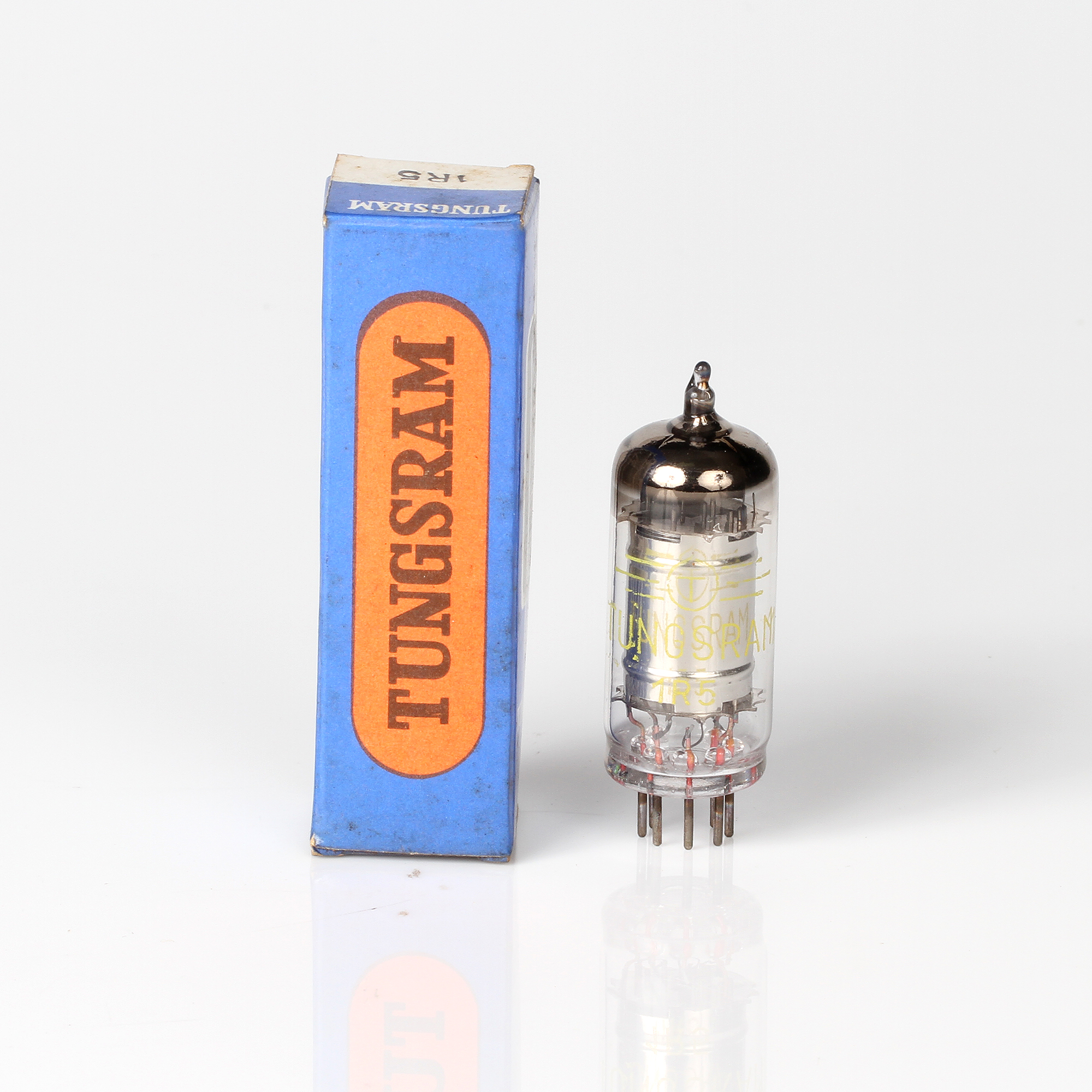

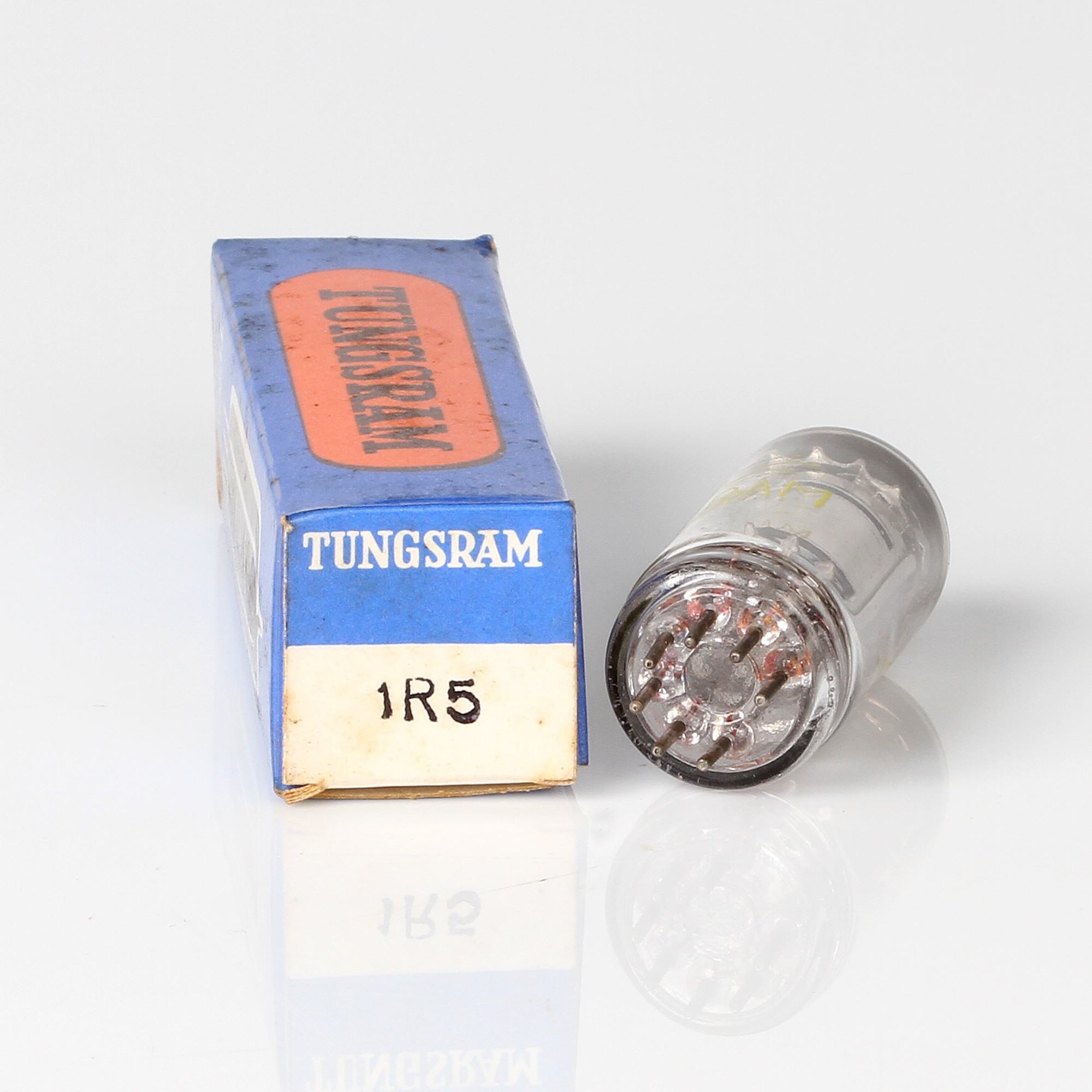

Válvula 1R5 – TUNGSRAM

Válvula 1R5 – TUNGSRAM

Descrição e Classificação

A 1R5 é uma válvula miniatura pentodo conversora, projetada para uso em receptores de rádio portáteis alimentados por bateria. Ela é utilizada principalmente na conversão de frequência de rádio para uma frequência intermediária.

Geral

Elétrica

• Tipo: Pentodo Conversora
• Tensão do Filamento, DC: 1.4 Volts
• Corrente do Filamento: 0.05 Amperes

Capacitâncias Intereletrodos (pF)

• Grade 1 para Placa: 0.01
• Grade 1 para Grade 2: 3.6
• Grade 2 para Placa: 7.5

Mecânica

• Posição de Montagem: Qualquer
• Invólucro: Vidro Miniatura
• Base: 7 pinos Miniatura (B7G)

Classificações Máximas

Valores de Centro de Projeto

• Tensão da Placa: 90 Volts
• Tensão da Tela: 90 Volts
• Tensão da Grade (Grade 1): -3 Volts
• Dissipação da Placa: 1.0 Watt
• Corrente da Placa: 1.6 Milliampères
• Tensão Inversa (Grade 1): 200 Volts

Características e Operação Típica

Classe A, Conversor

• Tensão da Placa: 90 Volts
• Tensão da Tela: 90 Volts
• Tensão da Grade 1: -3 Volts
• Corrente da Placa: 1.6 Milliampères
• Transcondutância: 500 Micromhos
• Resistência da Placa: 1.0 Megohm

Diagrama de Base

Conexões dos Terminais

• Pino 1: Grade 1 (Osciladora)
• Pino 2: Placa
• Pino 3: Grade 2 (Osciladora)
• Pino 4: Grade 2 (Amplificadora)
• Pino 5: Grade 3 (Supressora) e Catodo
• Pino 6: Filamento
• Pino 7: Filamento

Dimensões Físicas

Dimensão	Valor
Altura	36 mm
Diâmetro	10 mm

Notas:

1. A válvula 1R5 deve ser operada dentro dos limites especificados para garantir uma vida útil longa e um desempenho estável.
2. A tensão de operação pode variar ligeiramente dependendo da corrente de operação e das condições ambientais.

Curvas Características

• A curva de conversão típica mostra a relação entre a tensão de saída e a corrente de operação.
• A transcondutância pode ser determinada a partir da inclinação da curva de conversão.

Aplicações Típicas

• Conversores de frequência em receptores de rádio portáteis.
• Estágios de amplificação em receptores de rádio.
• Osciladores de frequência em equipamentos de comunicação.
