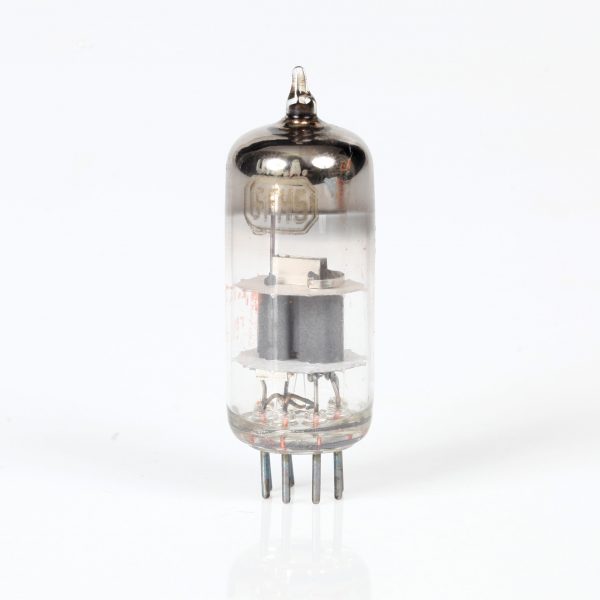

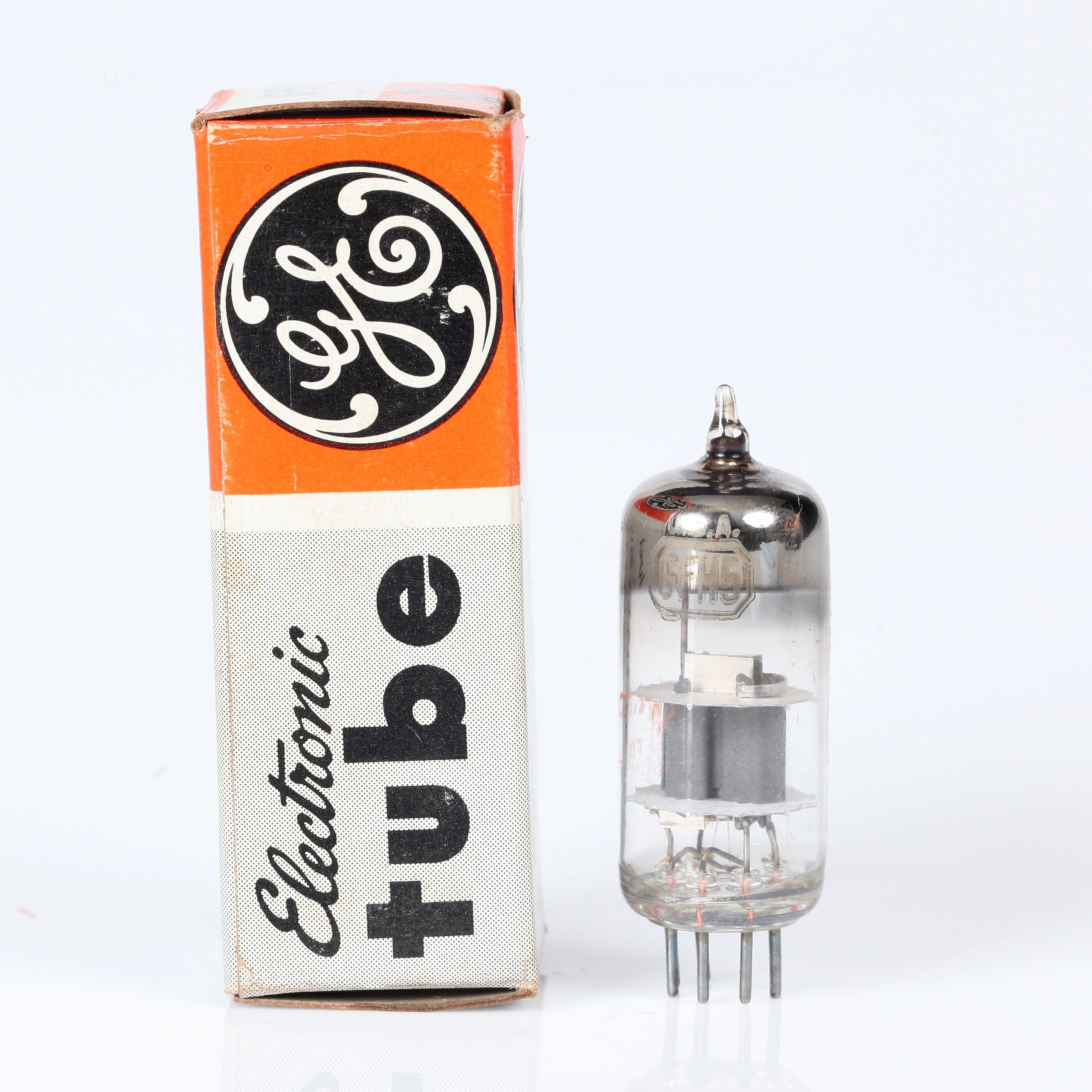

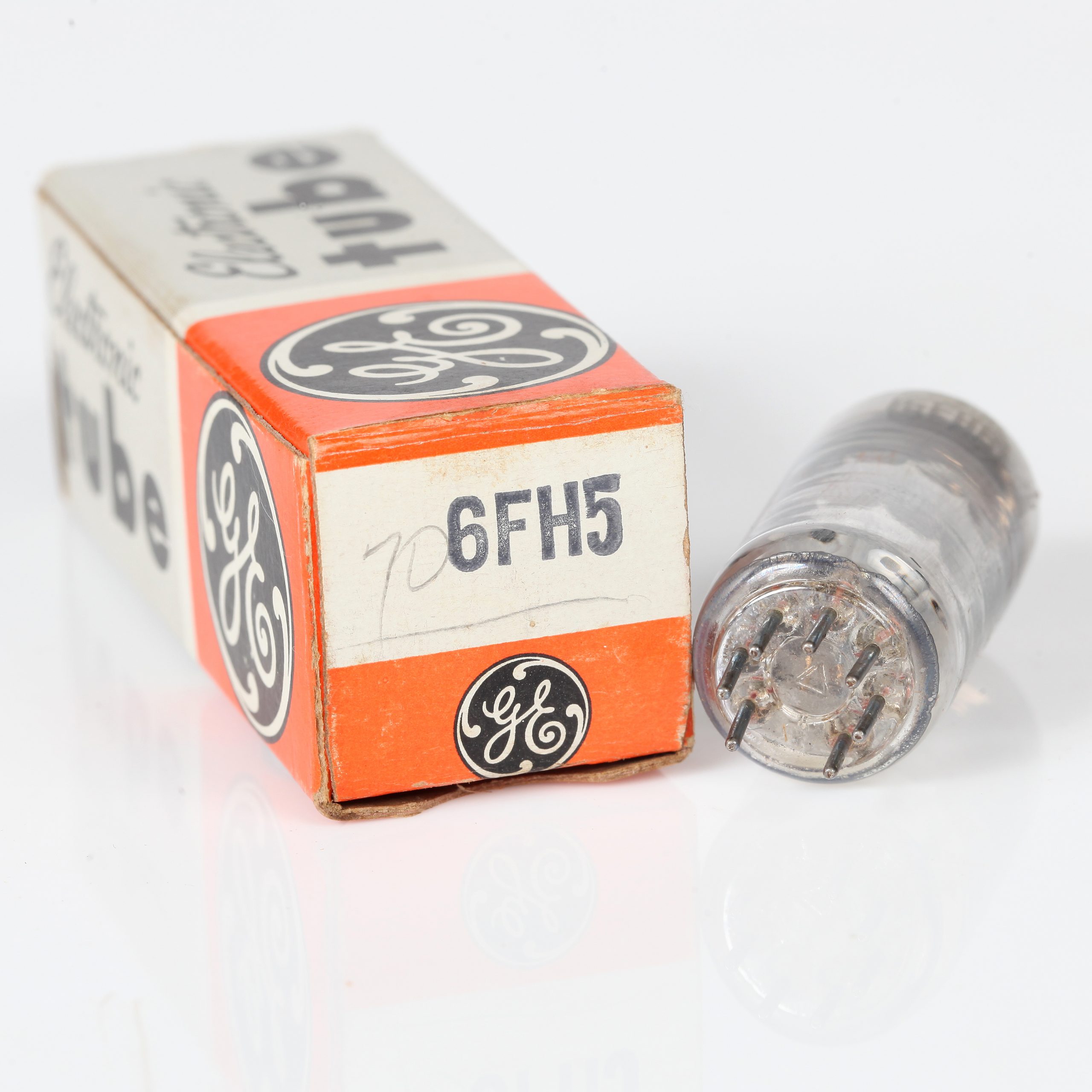

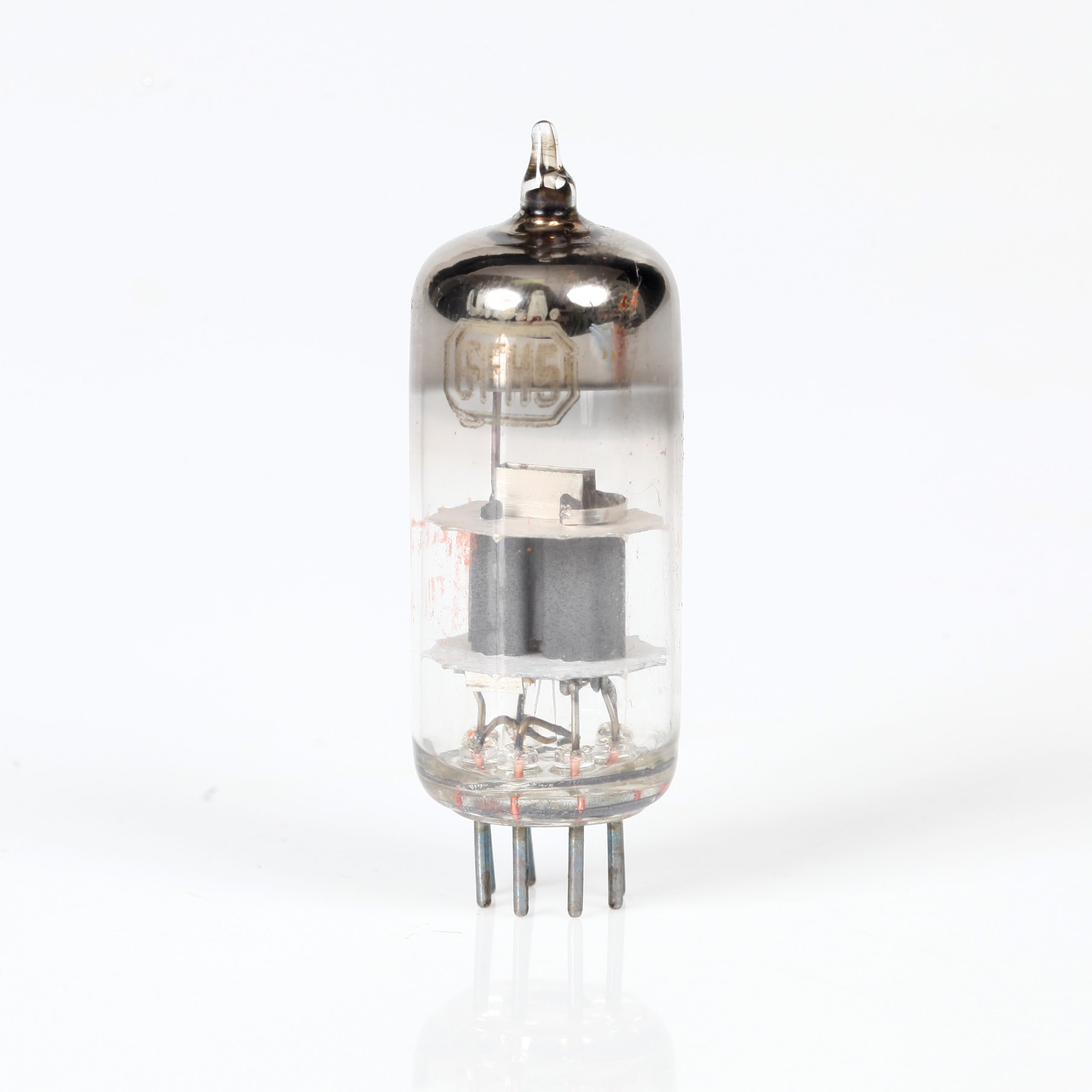

Válvula 6FH5 – GENERAL ELECTRIC

VÁLVULA 6FH5 – GENERAL ELECTRIC

Descrição Geral: A 6FH5 é uma válvula de potência combinada, com uma configuração de triode e pentodo. Projetada para uso em amplificadores e circuitos de recepção, ela é adequada para aplicações em equipamentos de áudio e vídeo devido ao seu desempenho robusto.

Características Principais:

• Tipo: Triode e Pentodo
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 250 V
• Dissipação Máxima da Placa: 3.5 W (para cada seção)
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.6 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 12 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 10.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 30
• Seção Pentodo:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 30 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 12.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 12 mA
  • Tensão da Grelha: -6 V
• Seção Pentodo:
  • Tensão da Placa: 200 V
  • Corrente da Placa: 30 mA
  • Tensão da Grelha: -6 V

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A válvula 6FH5 combina uma triode e um pentodo em um único envelope, permitindo uma ampla gama de aplicações em amplificação e recepção.
• A tensão de aquecimento de 6.3 V é comum em muitos circuitos, facilitando sua integração em projetos existentes.
• É importante operar a válvula dentro das especificações recomendadas para garantir o melhor desempenho e prolongar a vida útil do componente.
