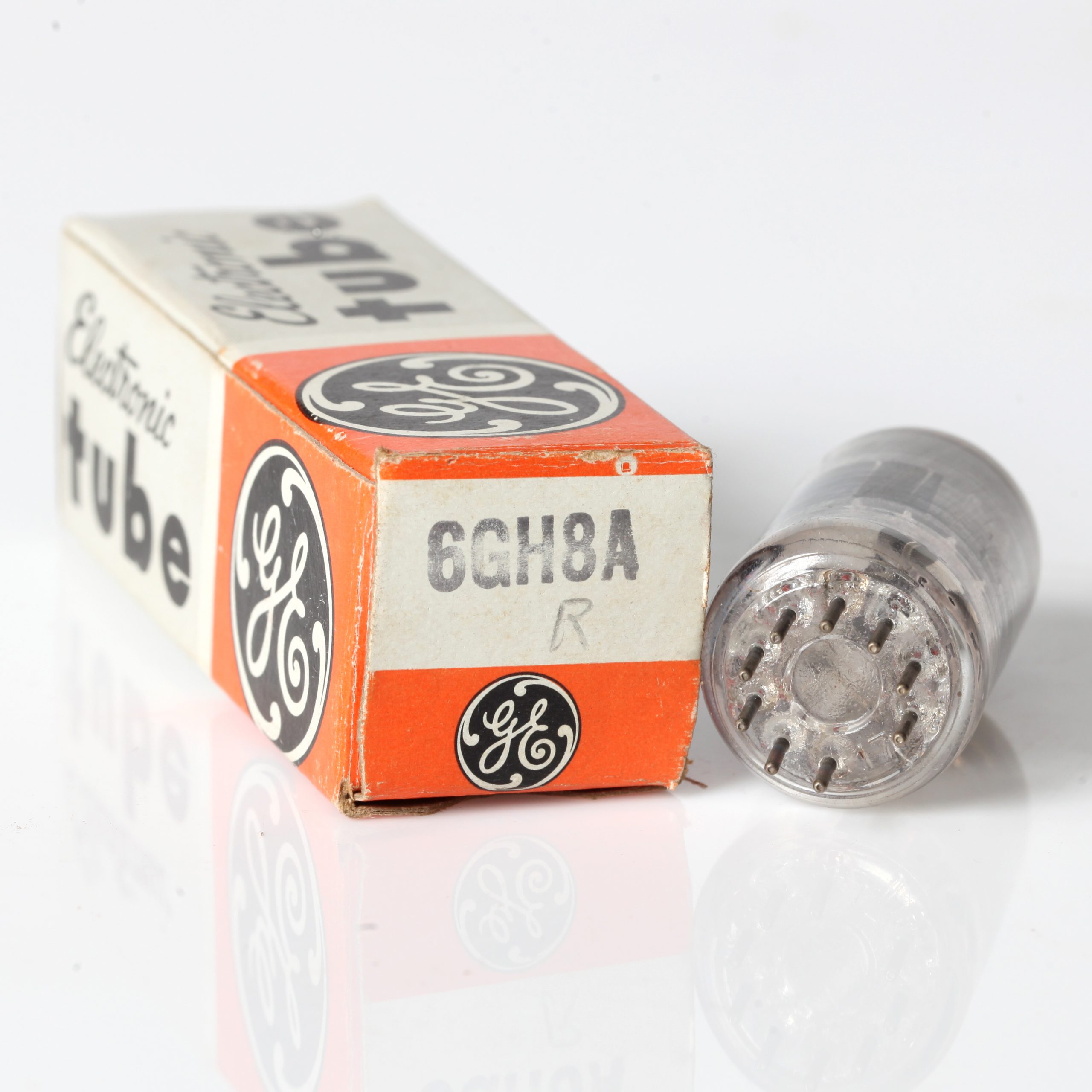

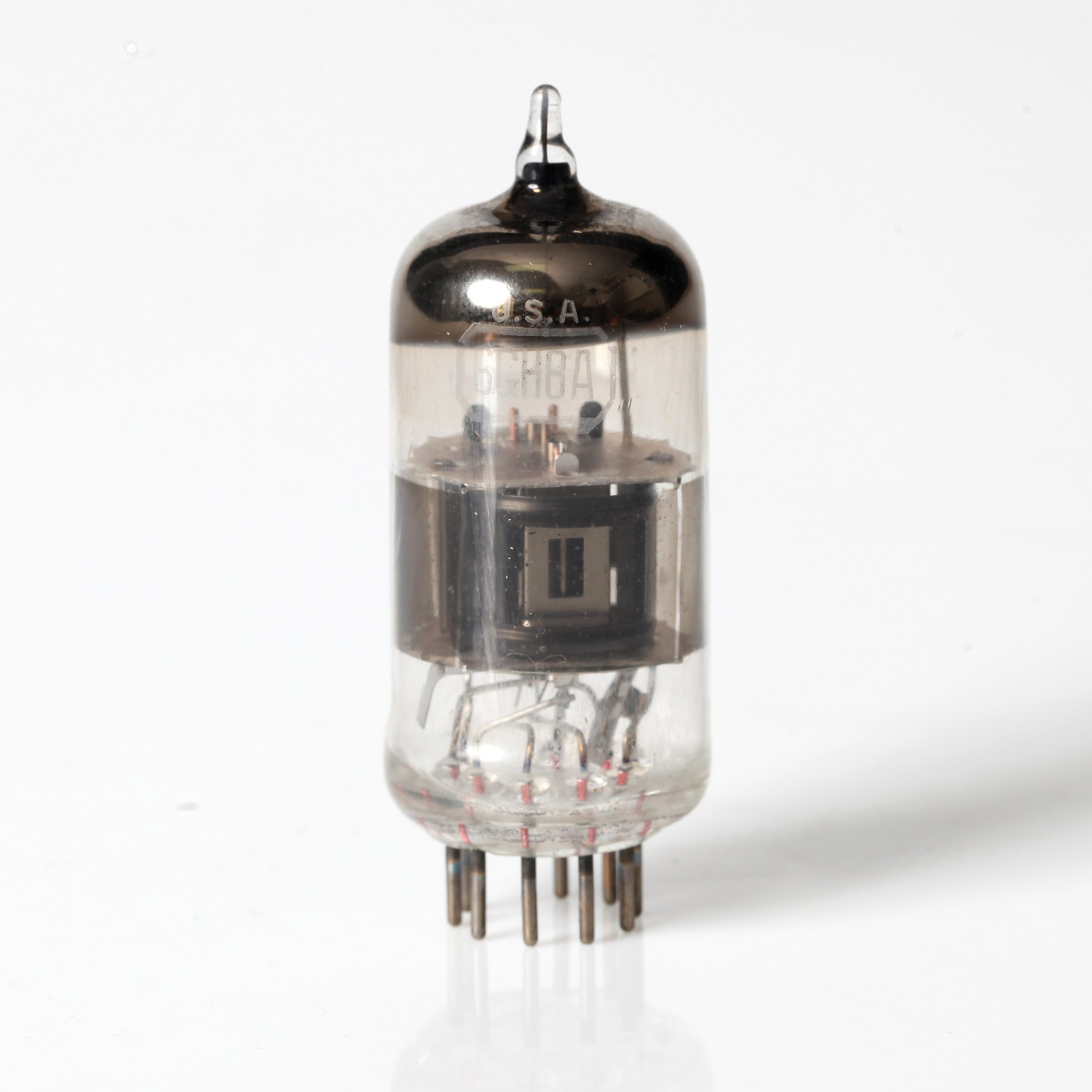

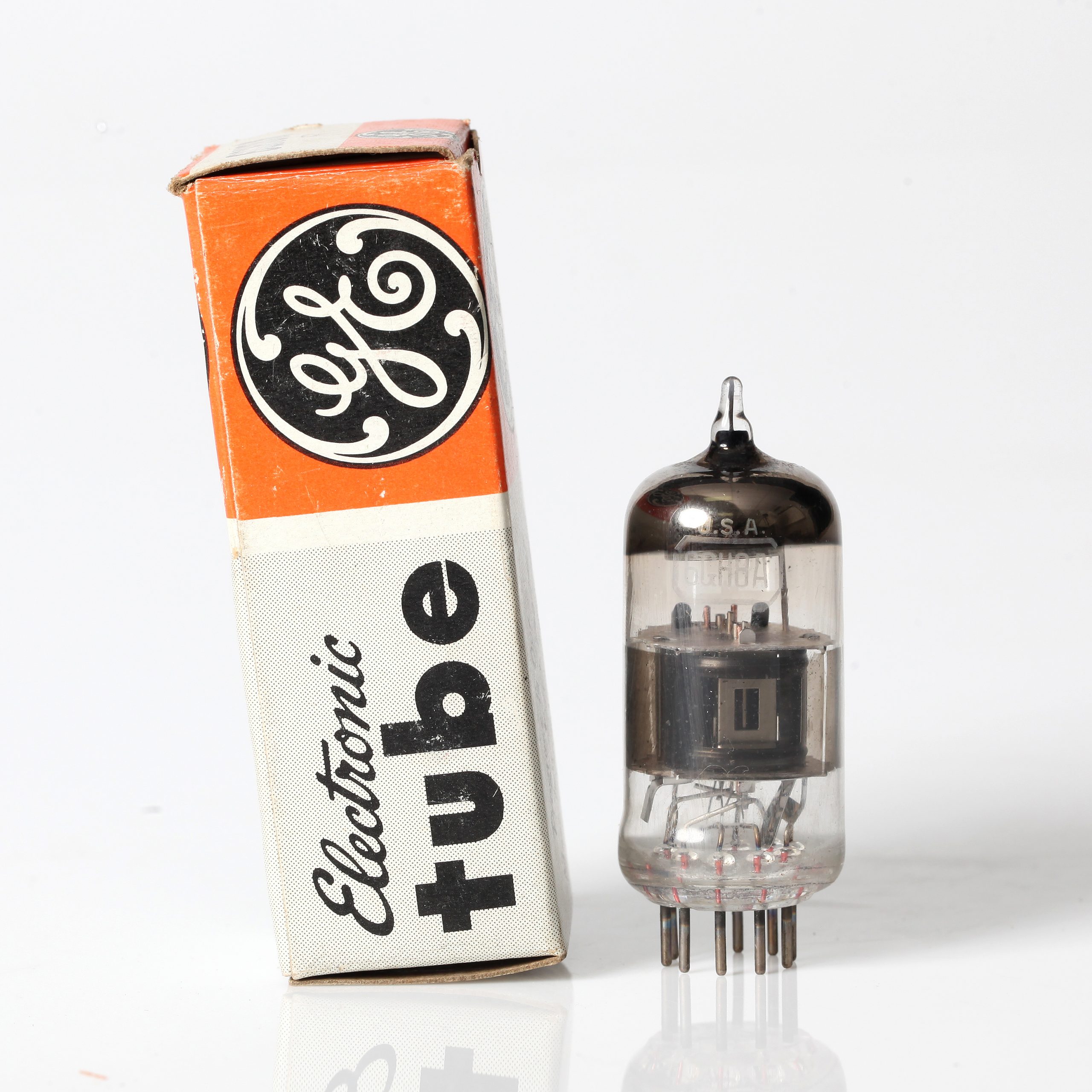

Válvula 6GH8A – GENERAL ELECTRIC

VÁLVULA 6GH8A – GENERAL ELECTRIC

Descrição Geral: A 6GH8A é uma válvula de amplificação que combina uma triode e um pentodo em um único envelope, projetada para aplicações em amplificadores de áudio e circuitos de recepção. Sua configuração permite uma variedade de usos em equipamentos de áudio e vídeo.

Características Principais:

• Tipo: Triode e Pentodo
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 2.5 W (para cada seção)
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.6 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 9.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 20
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 30 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 10.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -6 V
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 30 mA
  • Tensão da Grelha: -6 V

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A válvula 6GH8A é projetada para oferecer flexibilidade com uma combinação de uma triode e um pentodo, permitindo uma ampla gama de aplicações em amplificação e recepção.
• Sua construção compacta e a tensão de aquecimento de 6.3 V facilitam a integração em projetos com espaço restrito e requisitos de eficiência térmica.
• Operar a válvula dentro das especificações recomendadas é essencial para garantir o desempenho ideal e a longevidade do componente.
