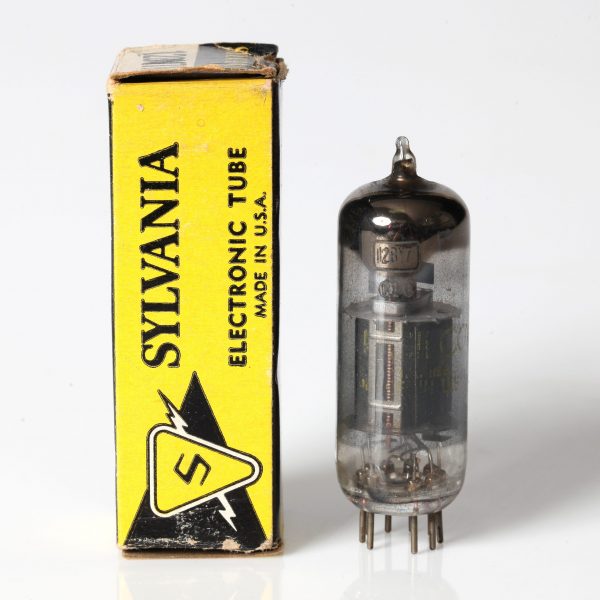

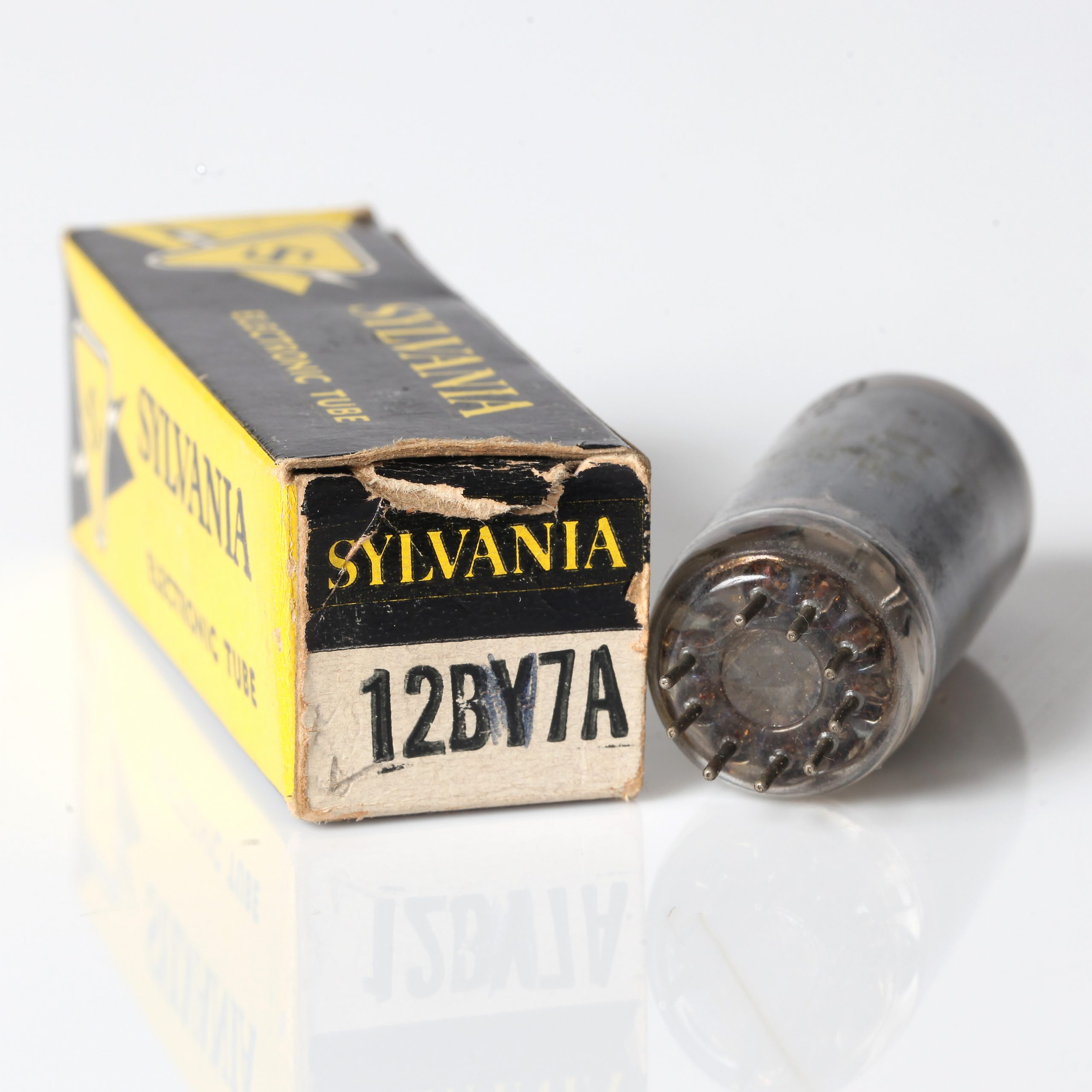

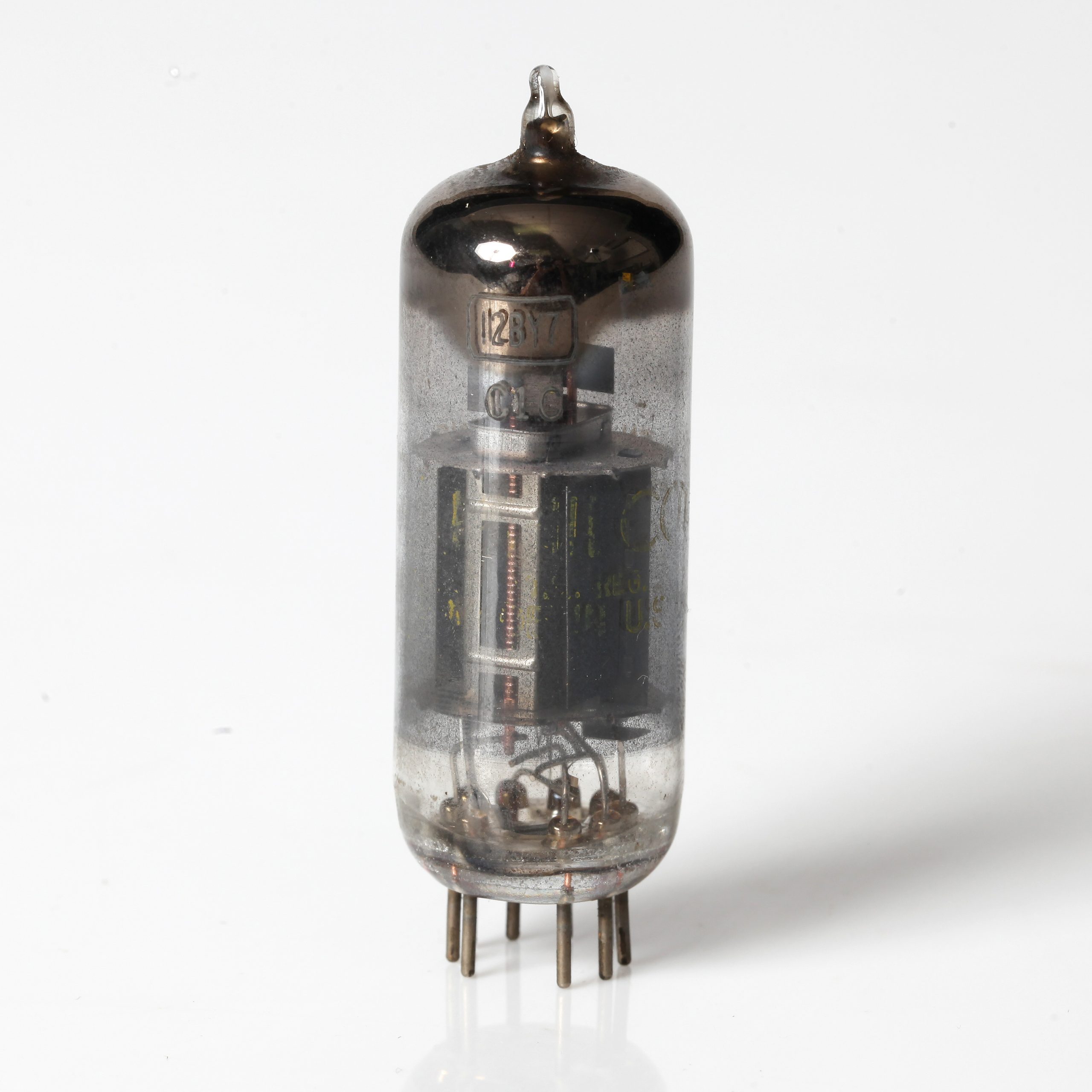

Válvula 12BY7A – SYLVANIA

VÁLVULA 12BY7A – SYLVANIA

Descrição Geral: A 12BY7A é uma válvula amplificadora combinada, projetada para aplicações em amplificadores e circuitos de recepção. Ela possui uma configuração de triode e pentodo, oferecendo versatilidade para uma ampla gama de usos em eletrônica.

Características Principais:

• Tipo: Triode e Pentodo (combinados)
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 5 W (para cada seção)
• Tensão de Aquecedor: 12.6 V
• Corrente do Aquecedor: 0.3 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 25 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 12.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 20
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 30 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 14.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 25 mA
  • Tensão da Grelha: -6 V
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 30 mA
  • Tensão da Grelha: -6 V

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A 12BY7A combina as funções de triode e pentodo, proporcionando flexibilidade para amplificação e recepção.
• A tensão de aquecimento de 12.6 V é adequada para circuitos que requerem uma fonte de alimentação com essa tensão específica.
• É importante operar a válvula dentro das especificações recomendadas para garantir o melhor desempenho e prolongar sua vida útil.
