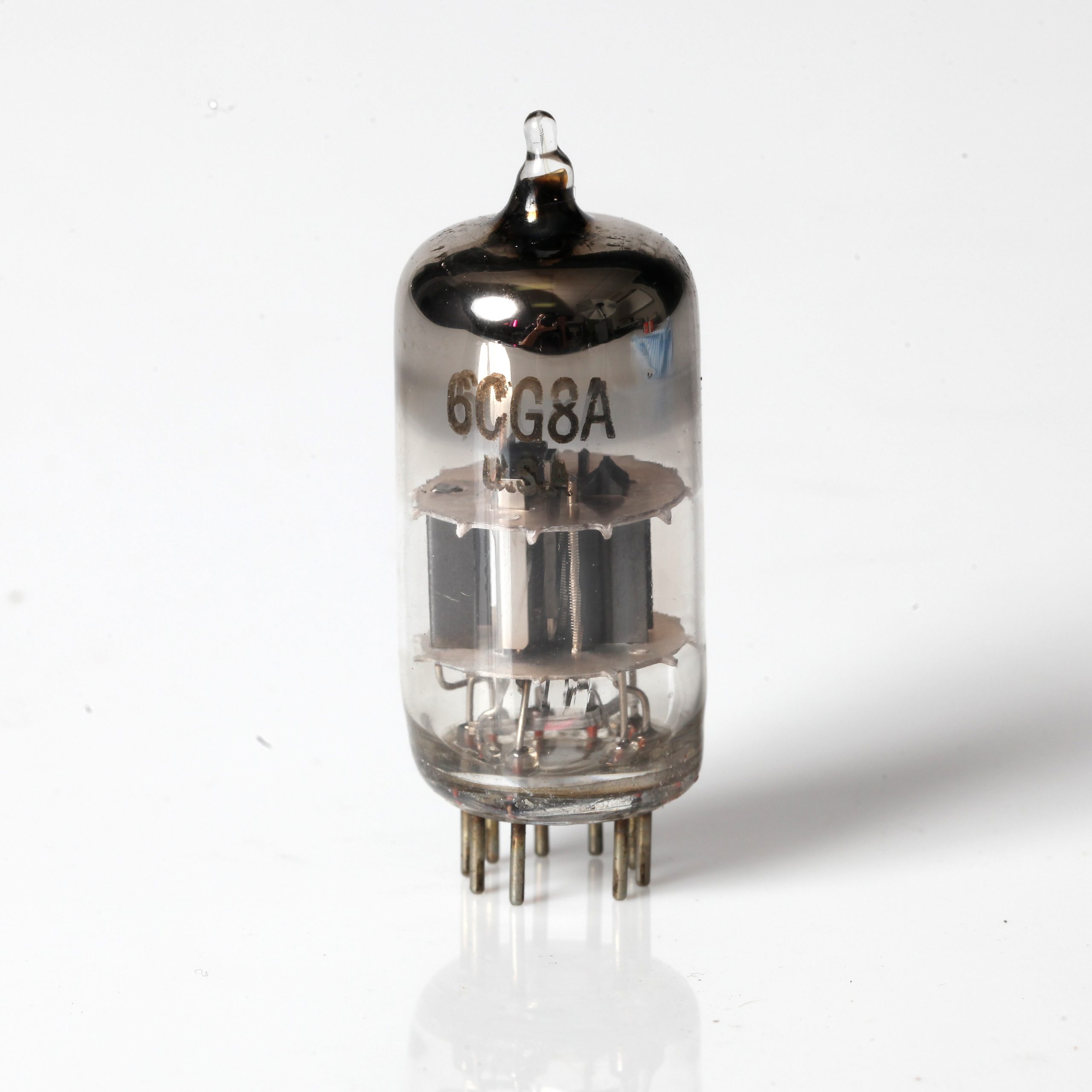

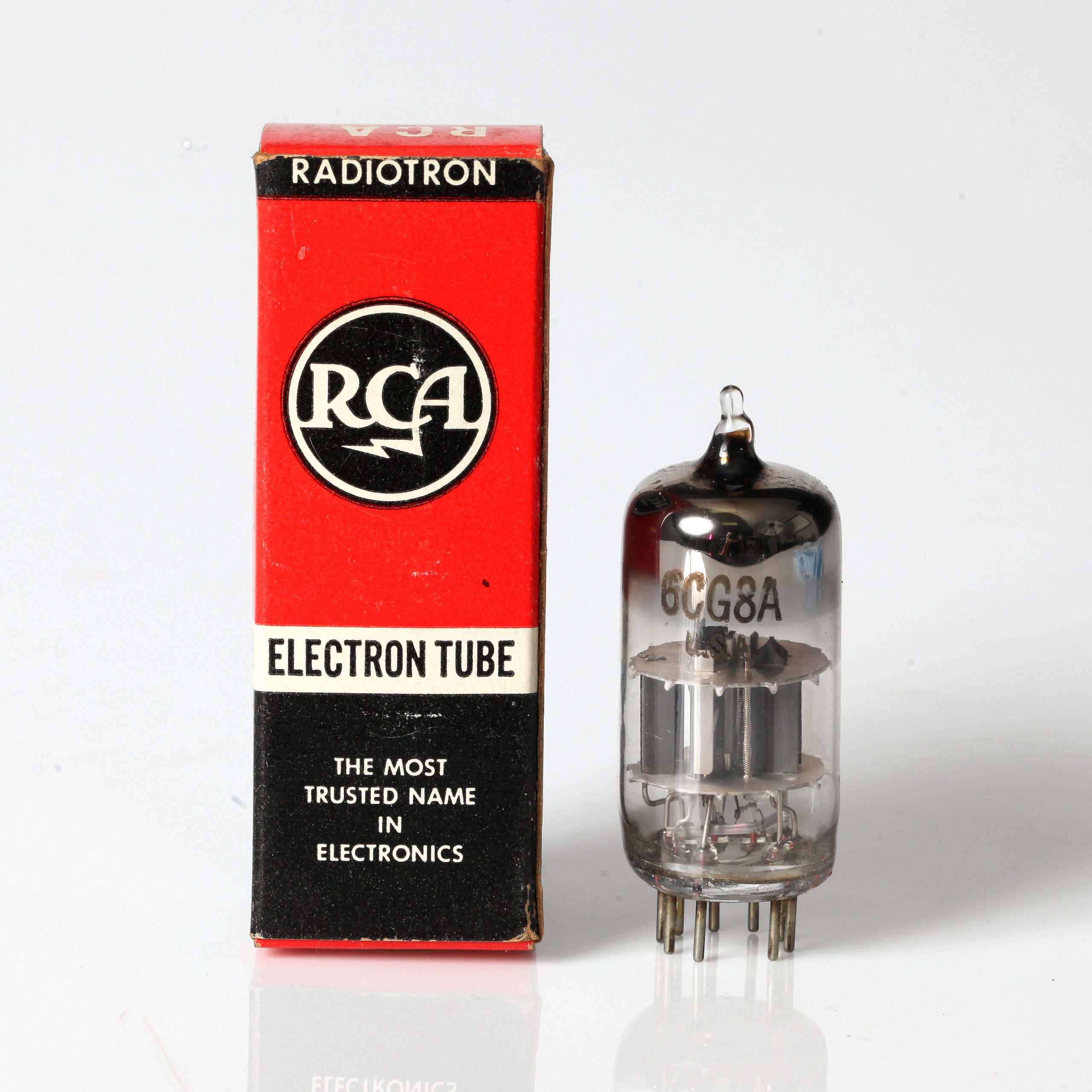

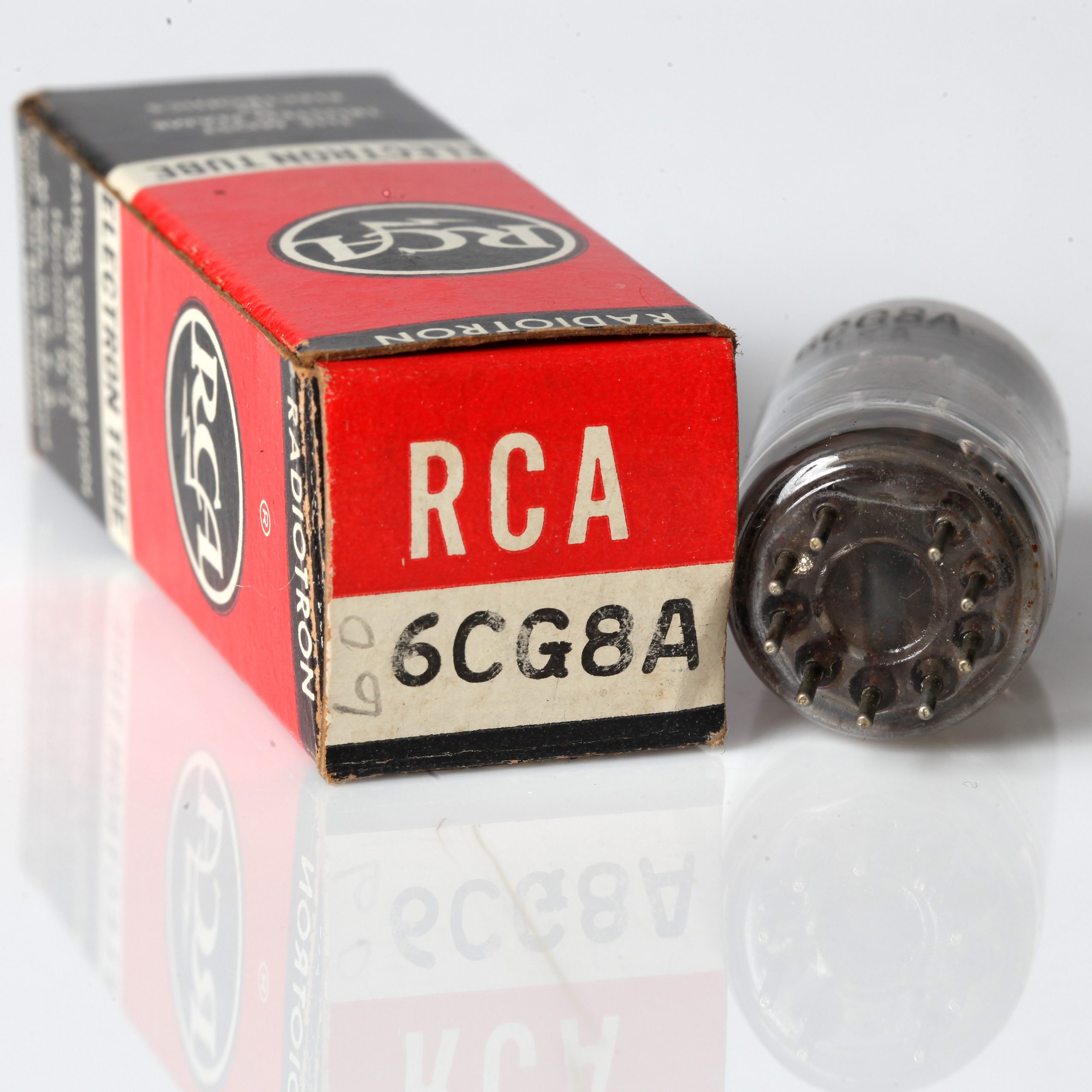

VÁLVULA 6CG8A – RCA

Descrição Geral: A 6CG8A é uma válvula amplificadora combinada, que inclui uma triode e um pentodo em um único envelope. Ela é projetada para aplicações em amplificadores de áudio e circuitos de recepção, oferecendo versatilidade em uma construção compacta.

Características Principais:

• Tipo: Triode e Pentodo (combinados)
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 250 V
• Dissipação Máxima da Placa: 7 W (para a seção pentodo)
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.9 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 150 V
  • Corrente da Placa: 15 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 6.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 20
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 40 mA
  • Tensão da Grelha: -14 V
  • Transcondutância: Aproximadamente 9.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 150 V
  • Corrente da Placa: 15 mA
  • Tensão da Grelha: -6 V
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 40 mA
  • Tensão da Grelha: -14 V
  • Dissipação Máxima da Placa: 7 W

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A válvula 6CG8A combina funções de triode e pentodo, proporcionando flexibilidade para várias aplicações de amplificação e recepção.
• A tensão de aquecimento de 6.3 V é padrão, permitindo fácil integração em muitos projetos.
• Operar a válvula dentro das especificações recomendadas é crucial para garantir o melhor desempenho e a longevidade do componente.
