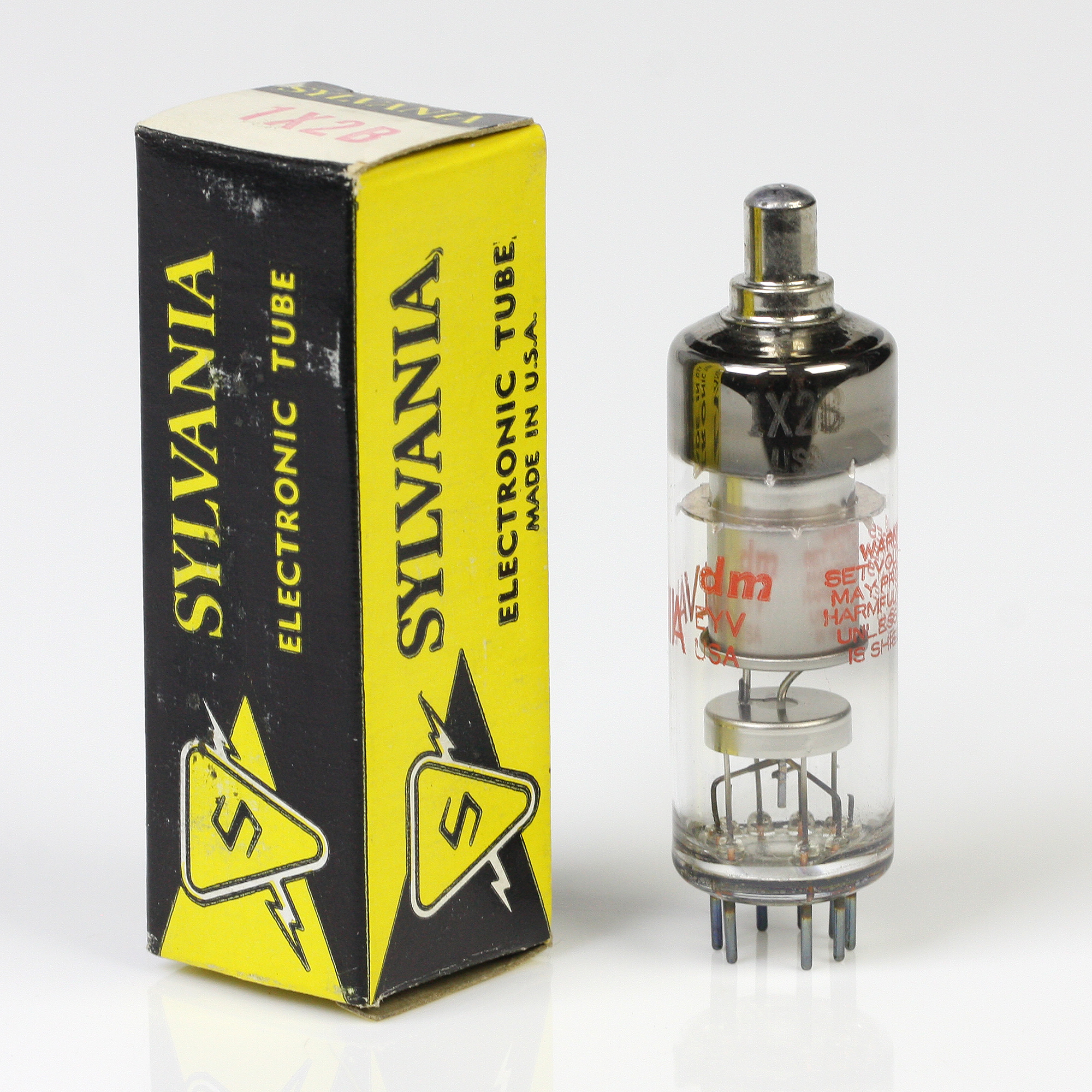

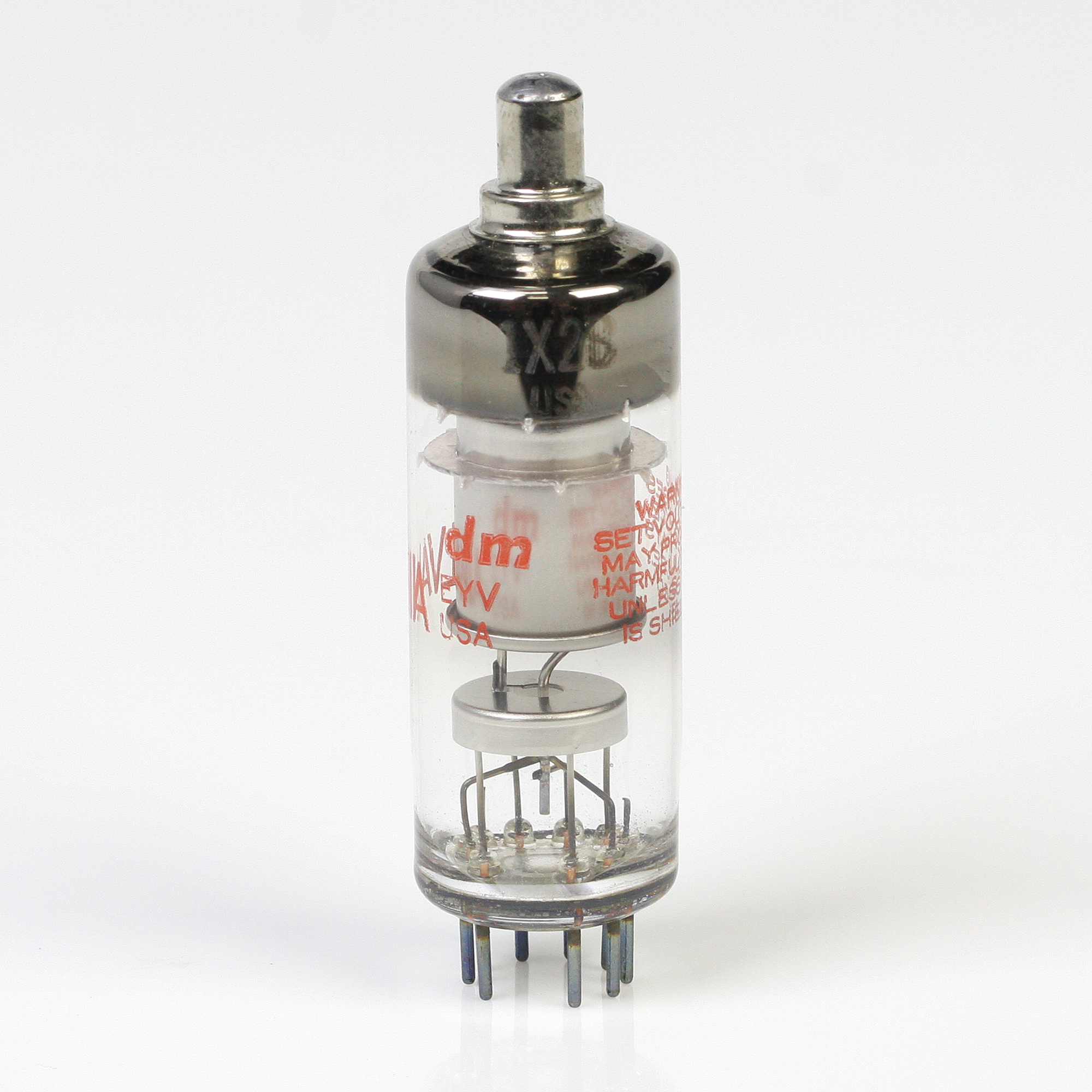

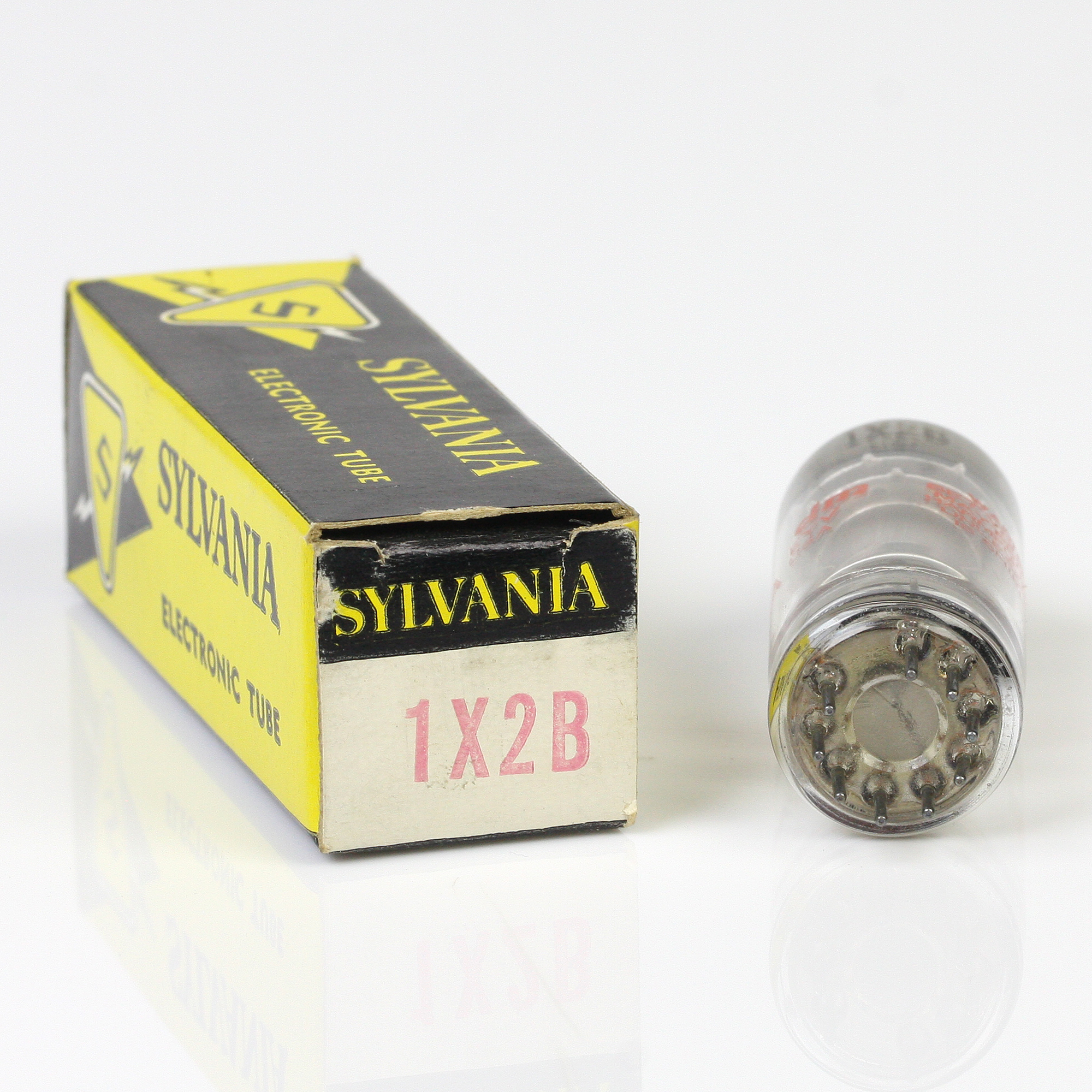

1X2B – SYLVANIA: RETIFICADORA DE ALTA TENSÃO
Descrição: O tipo 1X2B é uma válvula retificadora de alta tensão, comumente utilizada em circuitos de deflexão horizontal de televisores antigos e em outros equipamentos que requerem alta tensão de retificação. A válvula 1X2B é projetada para lidar com altas tensões de pico e correntes significativas, sendo essencial para o funcionamento de muitos aparelhos eletrônicos da época.
Especificações Técnicas:
Tensão do Aquecedor (ac/dc):
- Volts: 1.0
Corrente do Aquecedor:
- Amperes: 0.6
Capacitâncias Diretas entre os Eletrodos:
- Placa para Cátodo: 0.1 pF
Classe de Operação: Retificação de Alta Tensão
Valores Máximos (Design-Maximum Values):
- Tensão Inversa de Pico da Placa: 12,000 volts
- Corrente de Pico da Placa: 500 mA
- Corrente Média da Placa: 5 mA
- Tensão Inversa de Pico do Cátodo para o Aquecedor: 2,500 volts
Características (Cada Unidade):
- Tensão de Aquecedor-Cátodo: 1.0 volts
- Corrente do Aquecedor: 0.6 A
- Capacitância Intereletrodo: 0.1 pF
- Dissipação da Placa: 6 W
- Corrente da Placa: 5 mA
- Tensão Inversa de Pico da Placa: 12,000 V
