DADOS TÉCNICOS 123
Referir-se ao gráfico no final da seção. 1U5 Referir-se ao gráfico no final da seção. IV
RETIFICADORA A VÁCUO DE MEIA ONDA 1V2
Tipo miniatura usado como dobrador em circuitos retificadores de pulso de alta voltagem em receptores de televisão em preto e branco e como retificador de foco em receptores de televisão coloridos. A potência muito baixa exigida pelo filamento permite o uso de um transformador retificador de tamanho e peso reduzidos. Requer soquete miniatura de 9 contatos.
Voltagem do Filamento: 0,625 volts Corrente do Filamento: 0,3 amperes Capacitância Direta Intereletrodo:
Placa para Filamento (Aprox.) ….0,8 pF
- Em nenhuma circunstância a voltagem do filamento deve ser inferior a 0,525 volts ou superior a 0,726 volts.
Retificador de Pulso Para operação em um sistema de 525 linhas, 30 quadros
CLASSIFICAÇÕES MÁXIMAS (Valores Máximos de Projeto) Voltagem Inversa Máxima da Placa: 10.000 volts Corrente Máxima da Placa: 0,6 mA
- A duração do pulso não deve exceder 15% de um ciclo de varredura horizontal (10 microssegundos). **O componente DC não deve exceder 7000 volts.
Referir-se ao gráfico no final da seção. IX2A Referir-se ao gráfico no final da seção. IX2B/1X2A

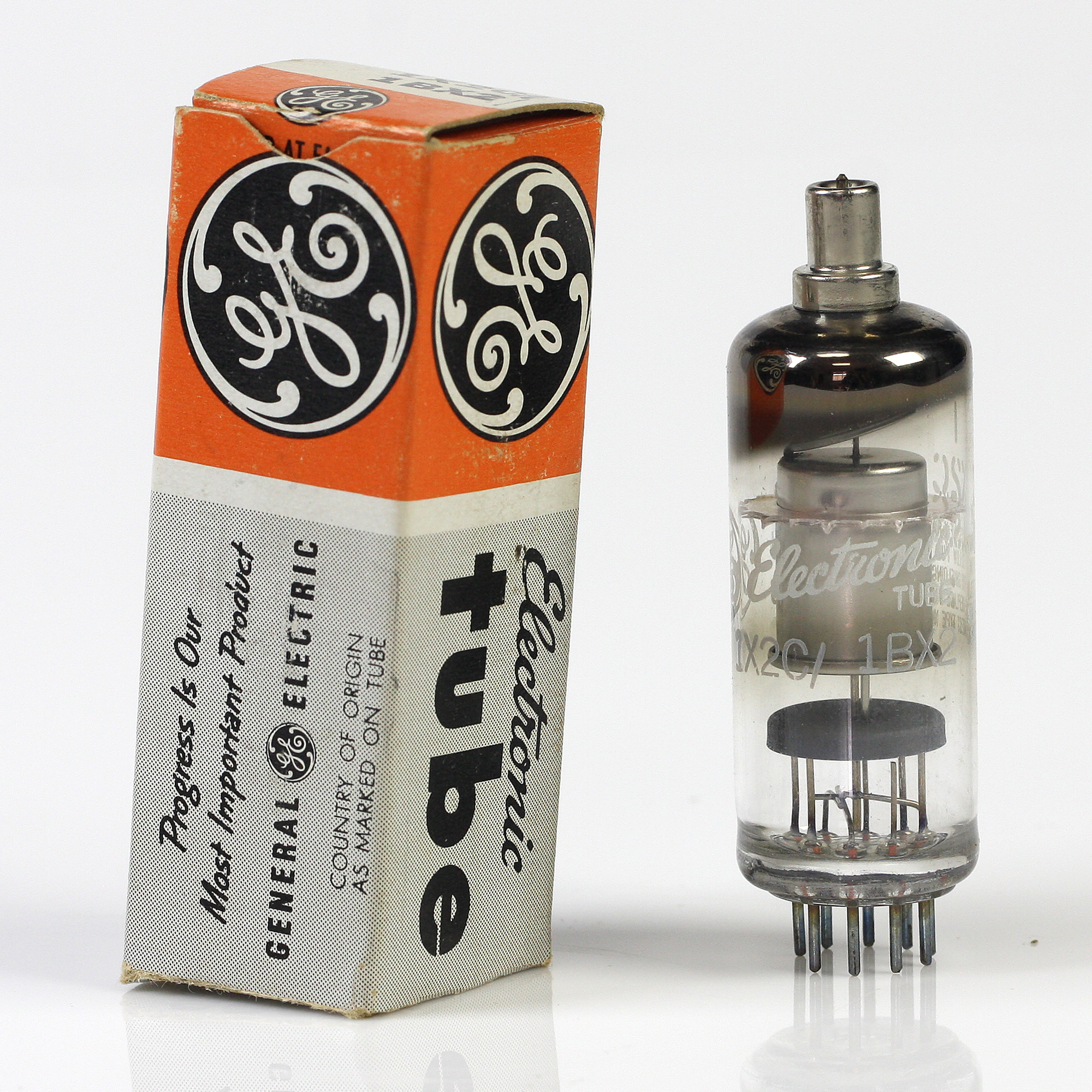

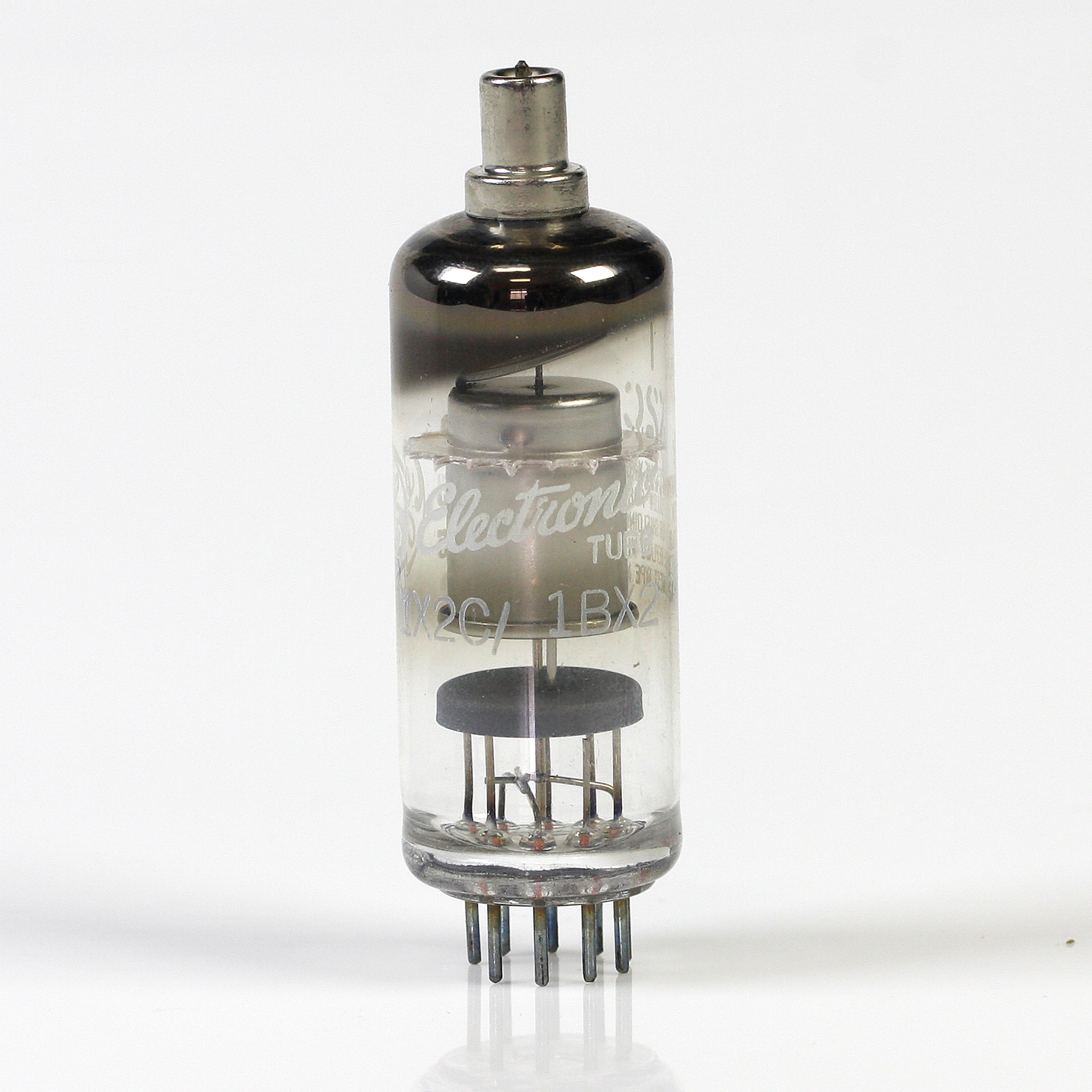

RETIFICADORA A VÁCUO DE MEIA ONDA 1X2C

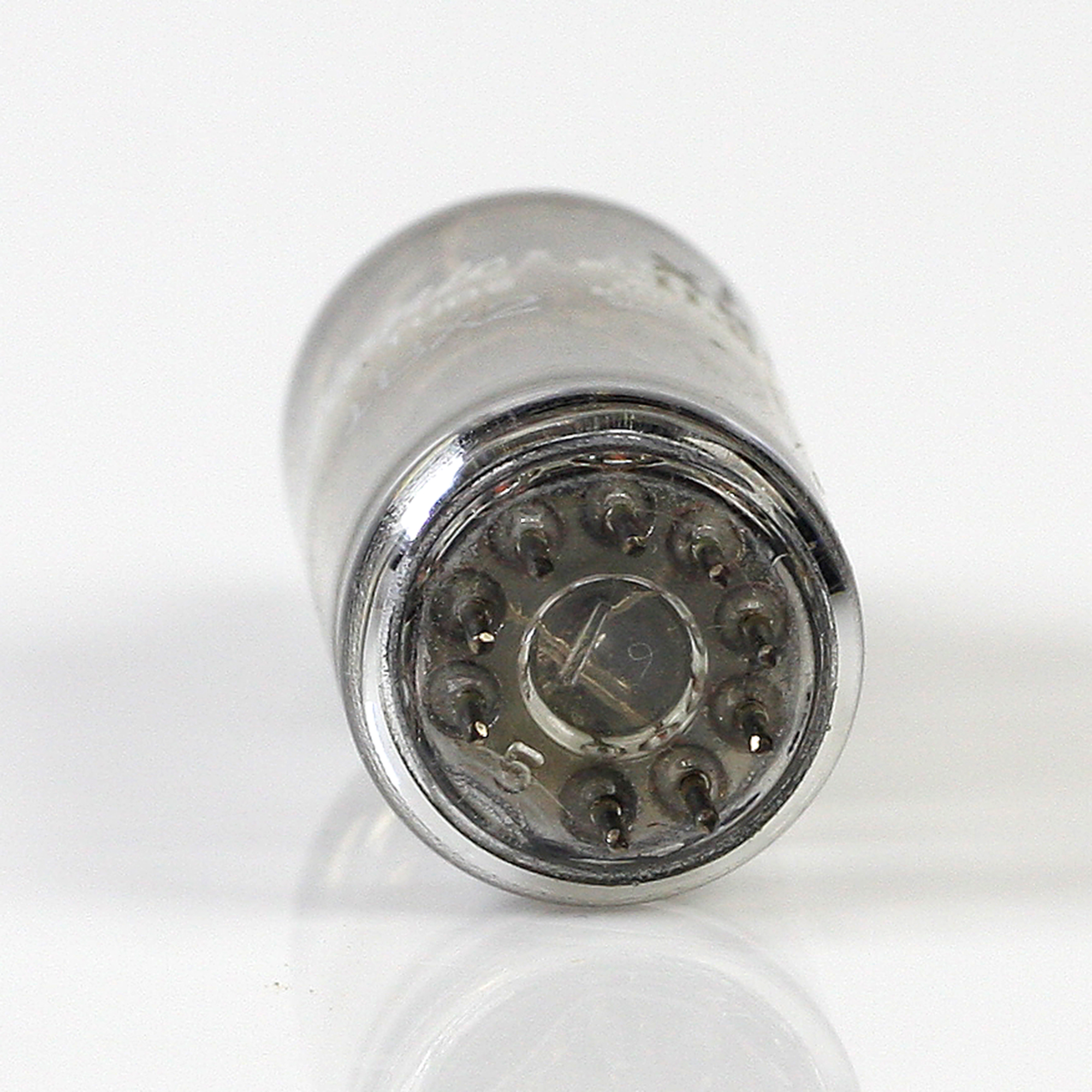

Tipo miniatura usado como retificador em circuitos de pulso de alta voltagem em receptores de televisão em preto e branco e como retificador de foco em receptores de televisão coloridos. Requer soquete miniatura de 9 contatos. Os terminais do soquete 3 e 7 podem ser usados como pontos de ligação para componentes na potencialidade do filamento. Para considerações de segurança de alta voltagem e raios-X, referir-se à página 93.
Voltagem do Filamento (AC): 1,25 volts Corrente do Filamento: 0,2 amperes Capacitância Direta Intereletrodo:
Placa para Filamento e Blindagem Interna (Aprox.): 1 pF
Retificador de Flyback Para operação em um sistema de 525 linhas, 30 quadros
CLASSIFICAÇÕES MÁXIMAS (Valores Máximos de Projeto) Voltagem Inversa Máxima da Placa: 22000* volts Corrente Máxima da Placa: 45 mA Corrente Média da Placa: 0,5 mA Voltagem do Filamento:
Valor máximo absoluto: 1,45 volts Valor mínimo absoluto: 1,05 volts
CARACTERÍSTICAS, Valor Instantâneo
Queda de Voltagem do Tubo para corrente de placa de 1 mA: 80 volts
CARACTERÍSTICA DE RADIAÇÃO X Radiação X, Máxima:
Valor estatístico controlado por amostragem em lote: 0,5 mR/h
- A duração do pulso não deve exceder 15% de um ciclo de varredura horizontal (10 microssegundos). **O componente DC não deve exceder 18000 volts.
CUIDADO: Operação deste tubo fora dos valores máximos indicados acima pode resultar em alterações temporárias ou permanentes na característica de radiação X do tubo. O design do equipamento deve garantir que esses valores máximos não sejam excedidos.
Referir-se ao gráfico no final da seção para os seguintes tipos: 2A3, 2A5, 2A6, 2A7, 2AF4A, 2AF4B, 2AF4B/2DZ4, 2AH2, 2BU2/2AH2, 2452
RETIFICADORA A VÁCUO 2AS2A
Tipo duodecar usado como retificador em circuitos de pulso de alta voltagem em receptores de televisão coloridos. Requer soquete duodecar de 12 contatos. Os terminais do soquete 4, 7 e 10 podem ser usados como pontos de ligação para componentes na potencialidade do aquecedor. Para considerações de segurança de alta voltagem e raios-X, referir-se à página 98.
Aquecedor: 2,5 volts (AC/DC); 0,33 amperes
Retificador de Pulso Para operação em um sistema de 525 linhas, 30 quadros
CLASSIFICAÇÕES MÁXIMAS (Valores Máximos de Projeto) Voltagem Inversa Máxima da Placa: 30000 volts Corrente Máxima da Placa: 90 mA Corrente Média da Placa: 1,7 mA
CARACTERÍSTICAS, Valor Instantâneo
Queda de Voltagem do Tubo para corrente de placa de 7 mA: 15 volts
CARACTERÍSTICA DE RADIAÇÃO X Radiação X, Máxima:
Valor estatístico controlado por amostragem em lote: 25 mR/h
- A duração do pulso não deve exceder 15% de um ciclo de varredura horizontal (10 microssegundos). **O componente DC não deve exceder 24000 volts.
CUIDADO: Operação deste tubo fora dos valores máximos indicados acima pode resultar em alterações temporárias ou permanentes na característica de radiação X do tubo. O design do equipamento deve garantir que esses valores máximos não sejam excedidos.
