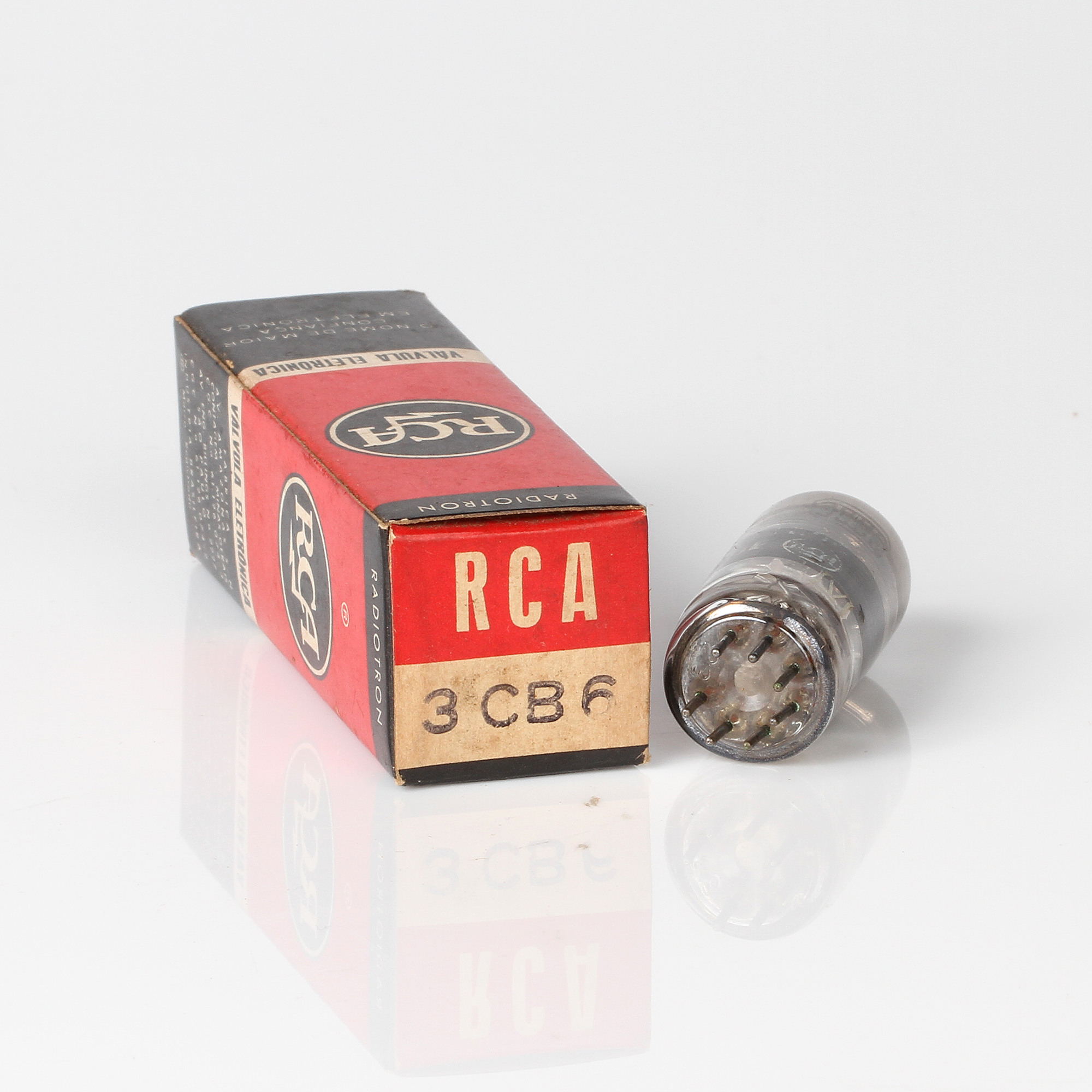

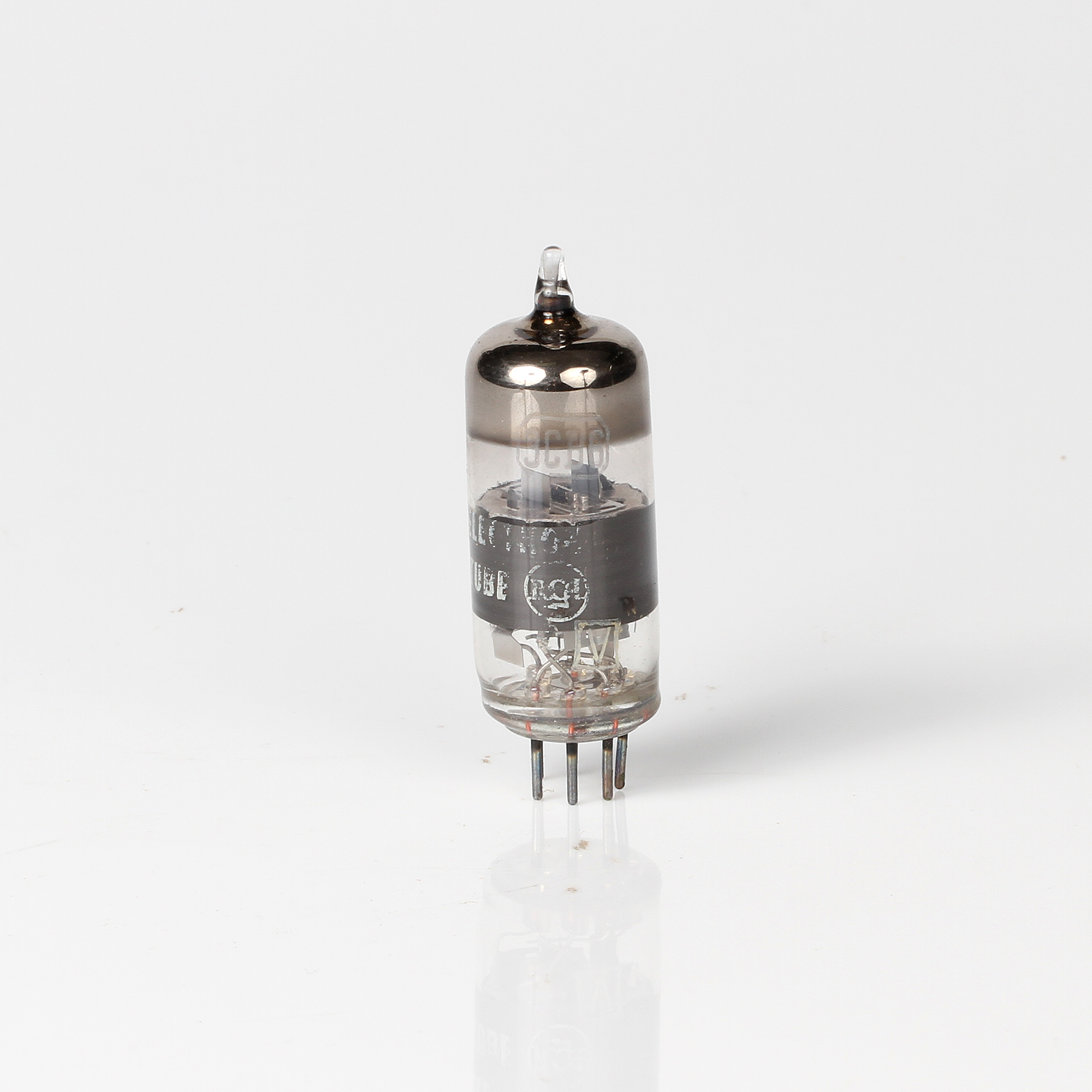

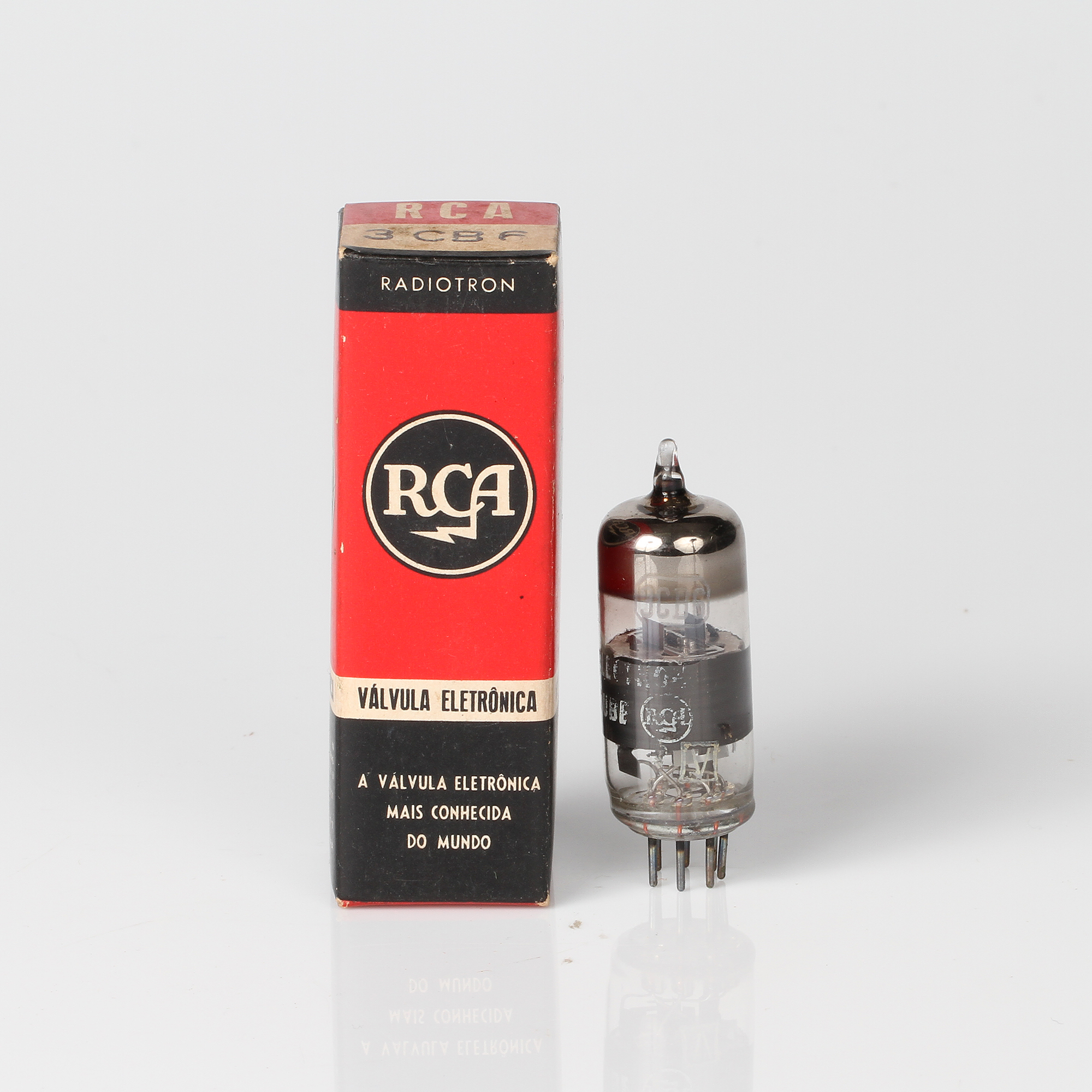

A válvula 3CB6 da RCA é um pentodo de alta frequência amplamente utilizado em aplicações de amplificação de sinais de rádio e áudio, particularmente em circuitos de radiofrequência (RF) e frequência intermediária (IF) em receptores de rádio e televisão.
Descrição Técnica da Válvula 3CB6 – RCA
1. Estrutura e Configuração:
- Tipo: Pentodo
- Função: Amplificação de alta frequência
- Base: Miniatura de 7 pinos
2. Características Elétricas:
- Tensão do filamento: 3.15V
- Corrente do filamento: 0.6A
- Tensão da placa: Máximo de 300V
- Corrente da placa: Máximo de 10mA
- Tensão da tela: Máximo de 100V
- Corrente da tela: Máximo de 2.5mA
- Ganho de tensão (µ): Aproximadamente 4000
- Resistência interna: Aproximadamente 1MΩ
- Transcondutância: Aproximadamente 5000 µmhos
3. Aplicações: A válvula 3CB6 é utilizada em:
- Amplificadores de RF: Para amplificação de sinais de rádio em receptores, melhorando a recepção e a qualidade do sinal.
- Amplificadores de IF: Utilizada em etapas intermediárias de receptores de rádio e televisão para aumentar a sensibilidade e seletividade do receptor.
- Osciladores: Em circuitos de oscilação para geração de sinais de RF em equipamentos de comunicação.
4. Histórico e Uso: Produzida pela RCA, a 3CB6 foi uma válvula popular em dispositivos eletrônicos das décadas de 1950 e 1960. Sua capacidade de amplificar sinais de alta frequência com baixo ruído a tornou uma escolha preferida para muitos designers de circuitos. Embora os transistores tenham eventualmente substituído as válvulas em muitas aplicações, a 3CB6 continua a ser valorizada por entusiastas de eletrônica vintage e colecionadores.
Manutenção e Cuidados
Para garantir a longevidade e o desempenho adequado da válvula 3CB6, siga estas recomendações:
- Manuseio cuidadoso: Evite choques e quedas que possam danificar o vidro da válvula.
- Operação dentro dos limites especificados: Não exceda os valores de tensão e corrente recomendados para evitar sobrecarga e desgaste prematuro.
- Verificação regular: Inspecione as conexões elétricas para garantir que estejam limpas e bem fixadas, prevenindo mau contato.
