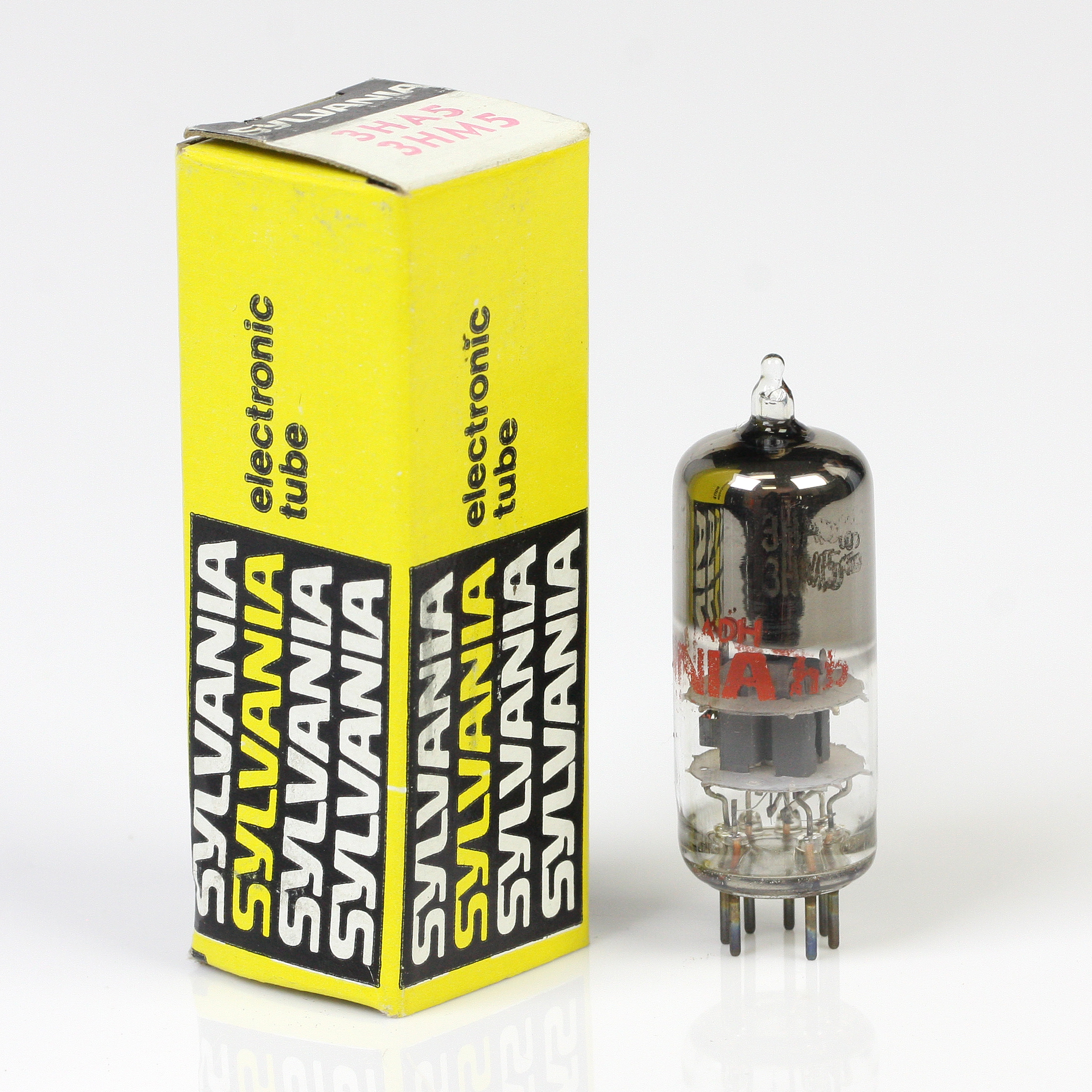

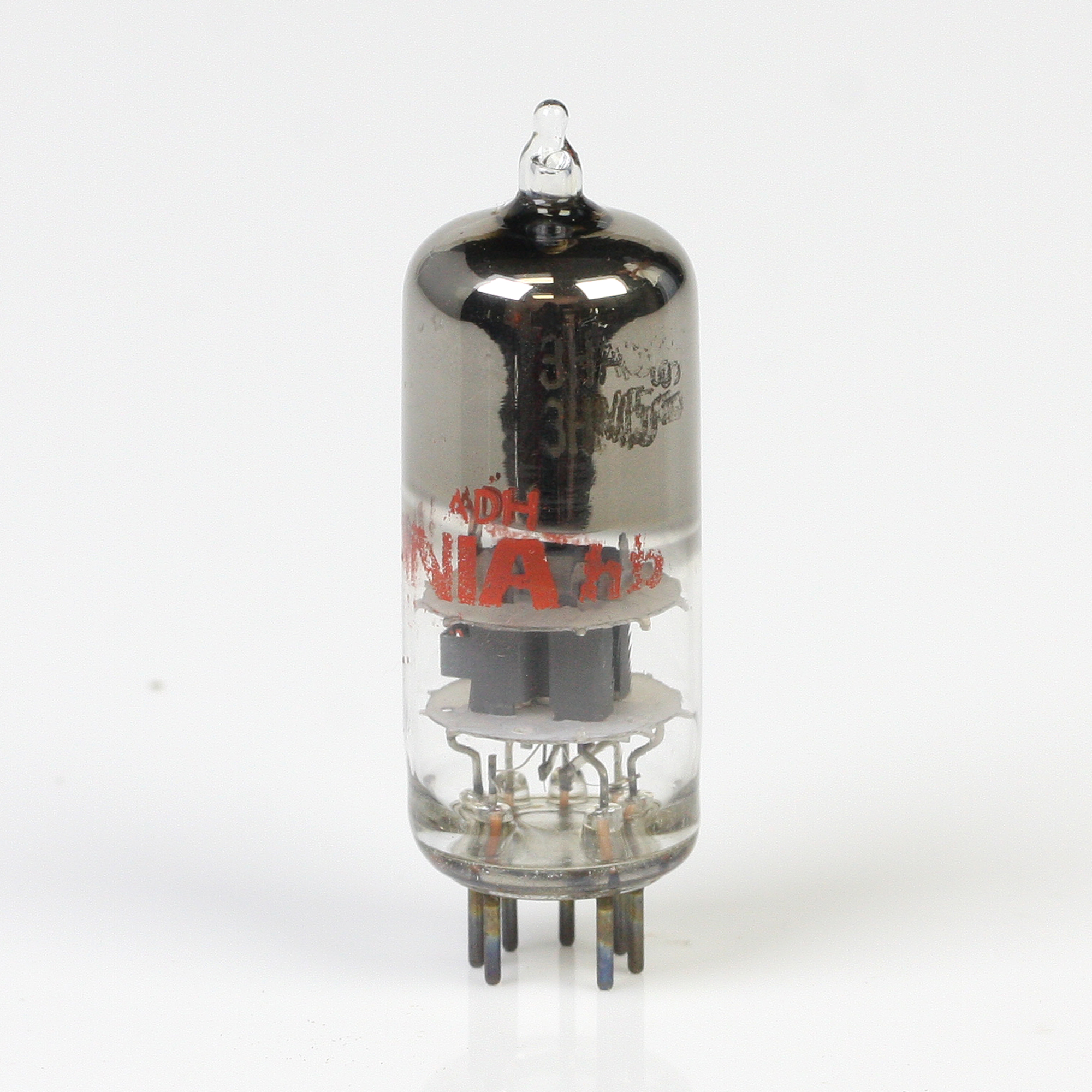

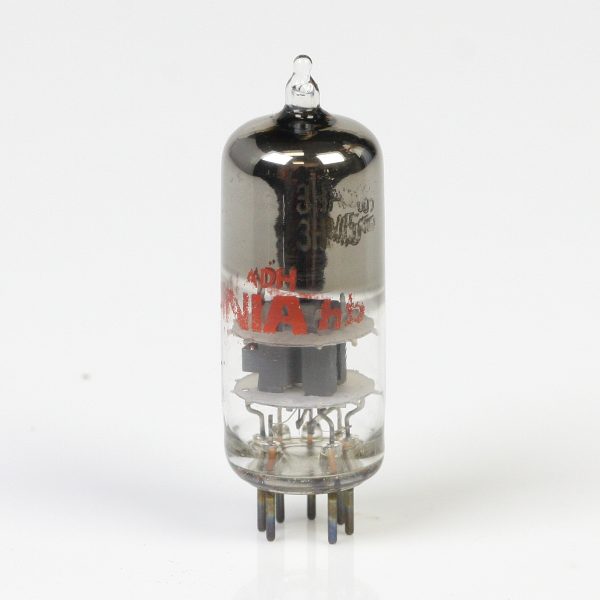

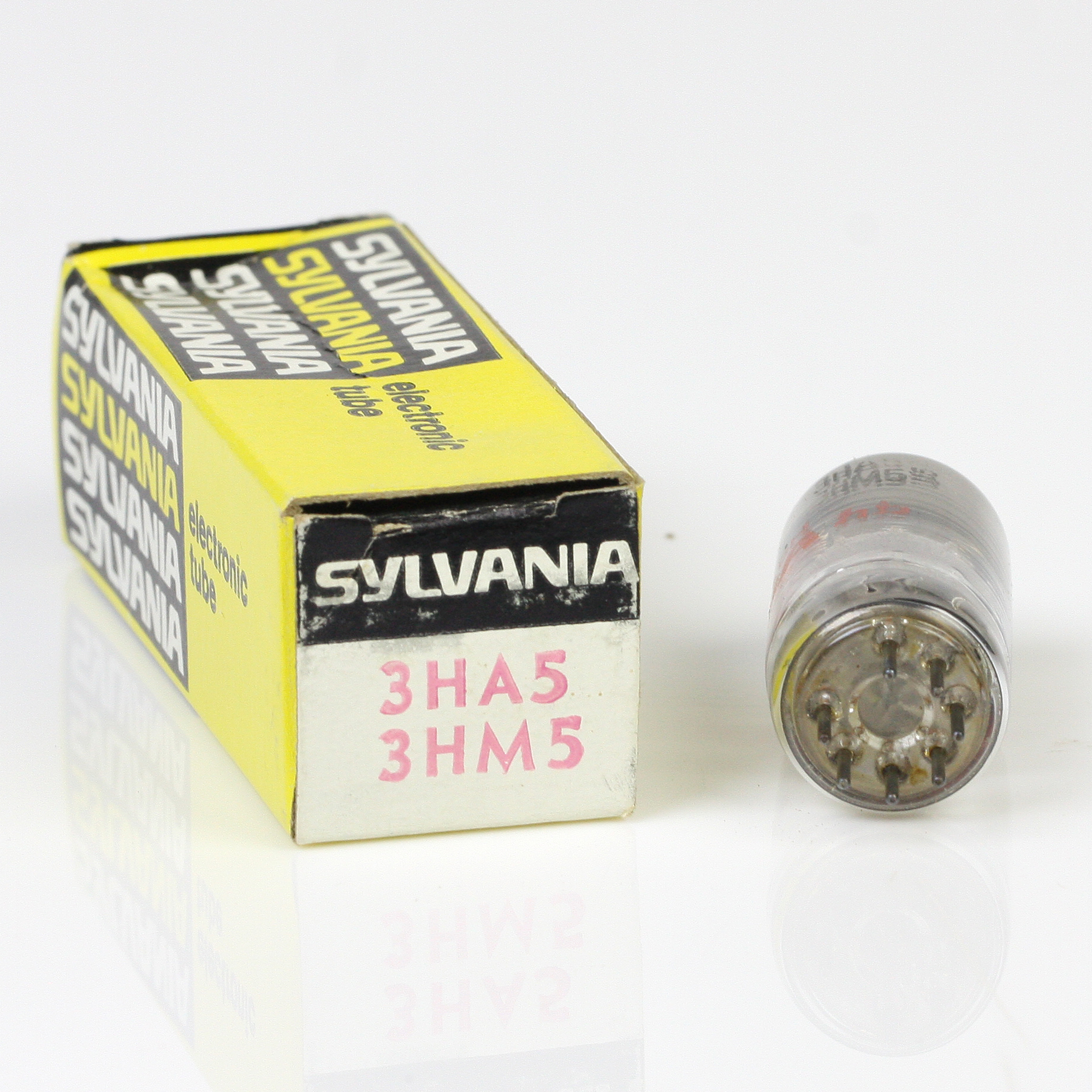

Válvula 3HA5 – SYLVANIA

Tipo miniatura usado como tubo amplificador de RF em cores VHF e sintonizadores de televisão em preto e branco. Seção de utilitários, 5C; requer tomada miniatura de 7 contatos. Os tipos 2HM5/2HA5, 3HM5/3HA5 e 4HM5/4HA5 são idênticos aos tipos 6HM5/6HA5, exceto para as classificações do aquecedor.

DATASHEET 3HA5 – SYLVANIA

R$31,00

Categoria: Tags: , , ,
Checkout Seguro

3HA5 – SYLVANIA: TRÍODO DE ALTA AMPLIFICAÇÃO

Descrição: O tipo 3HA5 é um tríodo de alta amplificação fabricado pela Sylvania. Esta Válvula é utilizado principalmente em aplicações de rádio frequência (RF) e em amplificadores de áudio, especialmente onde são necessárias baixas tensões de operação e alta amplificação.

Especificações Técnicas:

Tensão do Aquecedor (ac/dc):

  • Volts: 3.3

Corrente do Aquecedor:

  • Amperes: 0.6

Capacitâncias Diretas entre os Eletrodos:

  • Grade para Placa: 1.8 pF
  • Grade para Cátodo e Aquecedor: 2.5 pF
  • Placa para Cátodo e Aquecedor: 0.7 pF

Classe A, Amplificador:

Valores Máximos (Design-Maximum Values):

  • Tensão da Placa: 150 volts
  • Tensão da Grade de Controle: 0 volts
  • Dissipação da Placa: 1.0 watts

Características (Tríodo):

  • Tensão de Alimentação da Placa: 90 volts
  • Resistência de Carga: 47k ohms
  • Amplificação: 70
  • Transcondutância: 2500 umhos
  • Corrente da Placa: 5 mA

DATASHEET 3HA5 – SYLVANIA

DATASHEET Válvula 3HA5 – SYLVANIA



Peso 0,1 kg
Dimensões 16 × 16 × 16 cm
