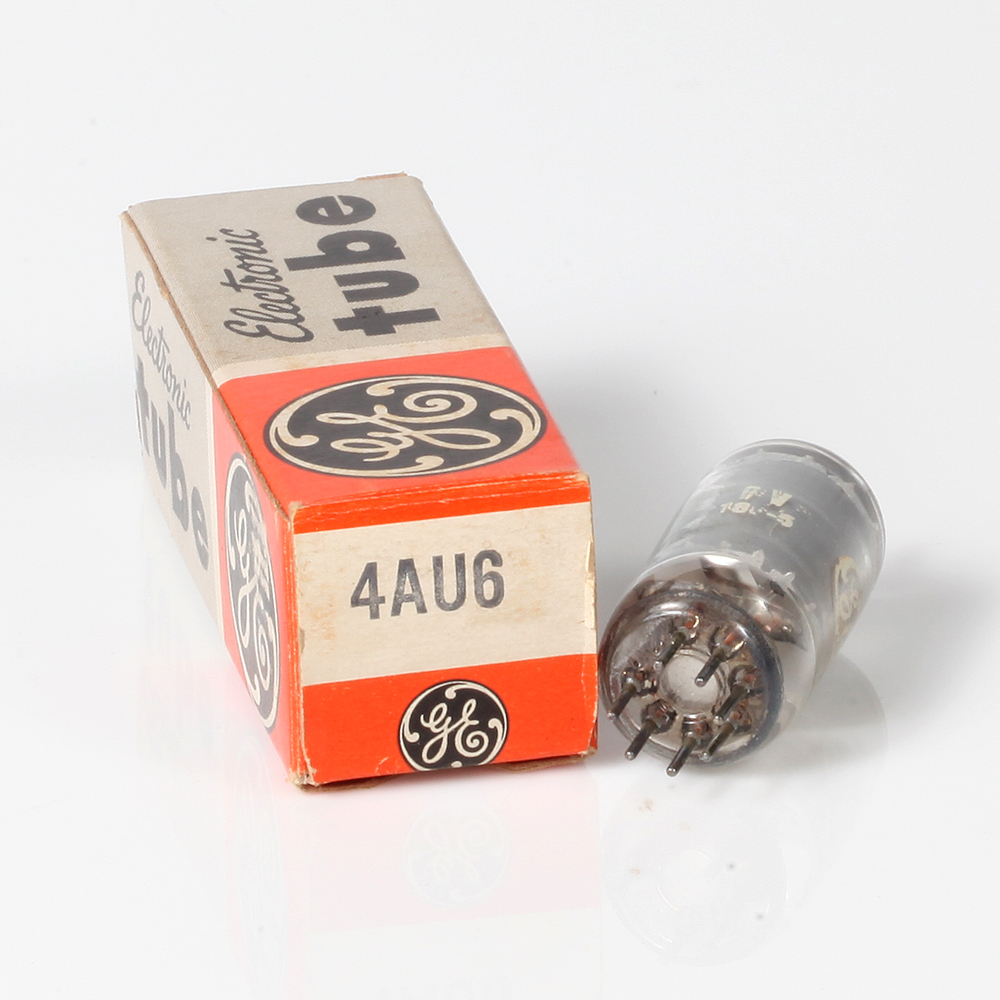

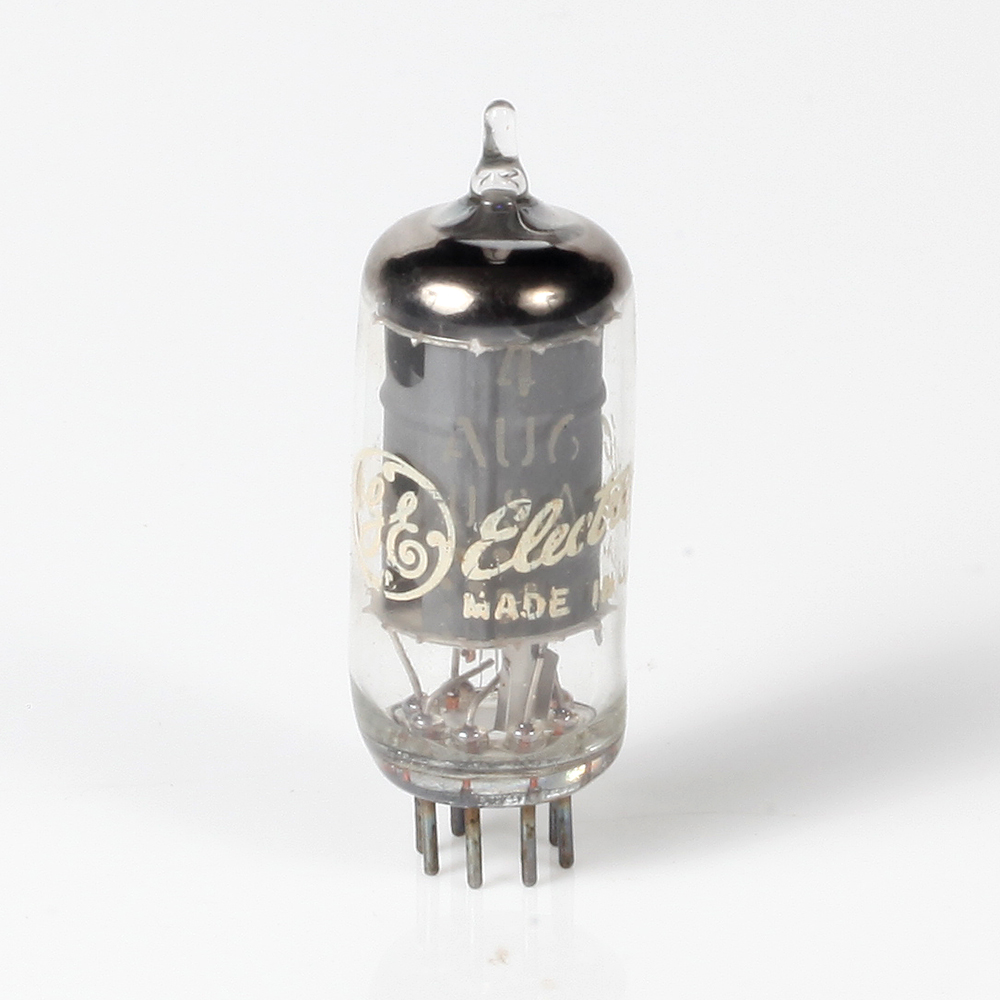

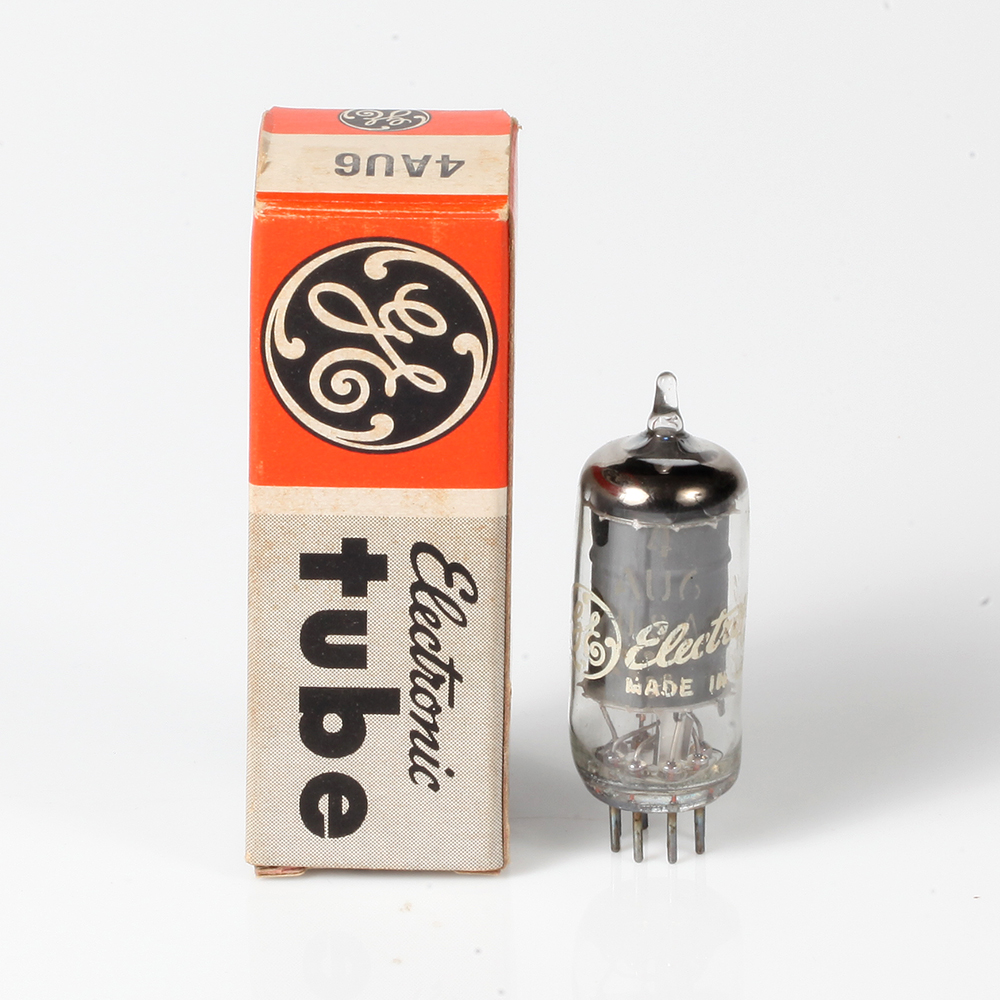

Válvula 4AU6 – GENERAL ELECTRIC

Válvula 4AU6 – General Electric

Descrição Geral

Tipo Miniatura de 7 Pinos

A válvula 4AU6 é um pentodo de alta frequência projetado para amplificação de RF e FI em receptores de rádio e TV.

Características Elétricas

Características do Aquecedor:

• Tensão (AC ou DC): 4.2 volts
• Corrente: 0.3 amp

Capacitâncias Diretas Entre Eletrodos:

• Sem Escudo Externo:
  • Grade para Placa: 0.005 pF
  • Entrada: Grade para (Aquecedor + Grade 2 + Escudo Interno, Cátodo): 3.0 pF
  • Saída: Placa para (Aquecedor + Grade 2 + Escudo Interno, Cátodo): 0.7 pF
• Com Escudo Externo:
  • Grade para Placa: 0.005 pF
  • Entrada: Grade para (Aquecedor + Grade 2 + Escudo Interno, Cátodo): 3.0 pF
  • Saída: Placa para (Aquecedor + Grade 2 + Escudo Interno, Cátodo): 0.7 pF

Características de Amplificação, Classe A:

Unidade: Pentodo

• Tensão de Placa: 250 volts
• Tensão da Grade Nº 2: 100 volts
• Tensão da Grade Nº 1: -1 volts
• Resistência de Placa (Aprox.): 1 megohm
• Transcondutância: 5000 µmhos
• Corrente de Placa: 10 mA
• Corrente da Grade Nº 2: 2.2 mA

Características Mecânicas

• Posição de Operação: Qualquer
• Tipo de Cátodos: Coated Uni-potential
• Comprimento Máximo Total: 1-3/4″
• Comprimento Máximo Assentado: 1-1/2″
• Comprimento, Base ao Assento do Bulbo (Excluindo o Topo): 1-5/8″
• Diâmetro: 0.375” a 0.5”
• Contorno Dimensional: Veja a Seção Geral
• Bulbo: T0-5
• Base: Pequeno Botão Noval de 7 Pinos (Apice Nº ES-1)

Designação de Base para VISÃO INFERIOR:

• Pino 1 – Placa
• Pino 2 – Grade Nº 3
• Pino 3 – Cátodo
• Pino 4 – Aquecedor
• Pino 5 – Aquecedor
• Pino 6 – Grade Nº 1
• Pino 7 – Grade Nº 2

Classificações Máximas, Valores Máximos de Projeto:

Unidade: Pentodo

• Tensão de Placa: 300 volts
• Tensão da Grade Nº 2: 300 volts
• Tensão da Grade Nº 1: -50 volts
• Dissipação de Placa: 2.5 watts

Aplicações:

A válvula 4AU6 é ideal para uso em:

• Amplificadores de RF em receptores de TV
• Amplificadores de FI em receptores de rádio
• Outros dispositivos eletrônicos que requerem amplificação de sinal de alta frequência
