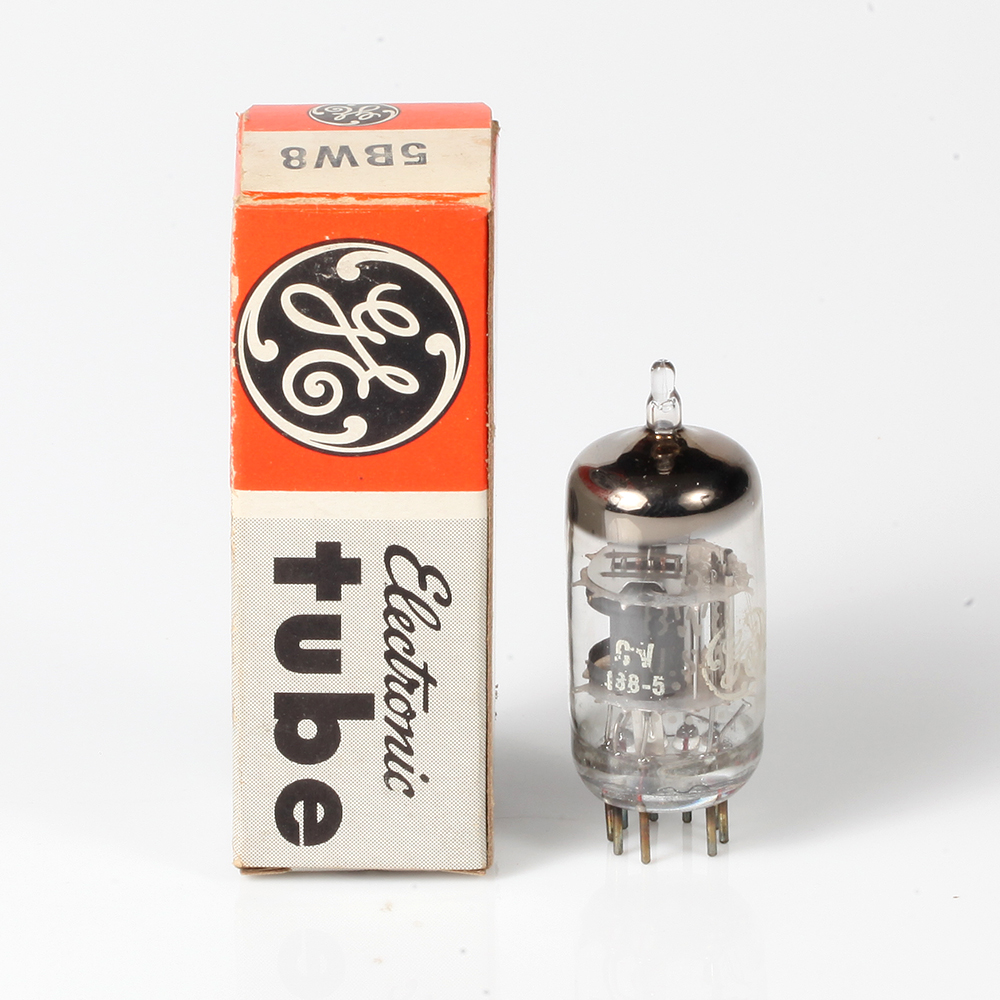

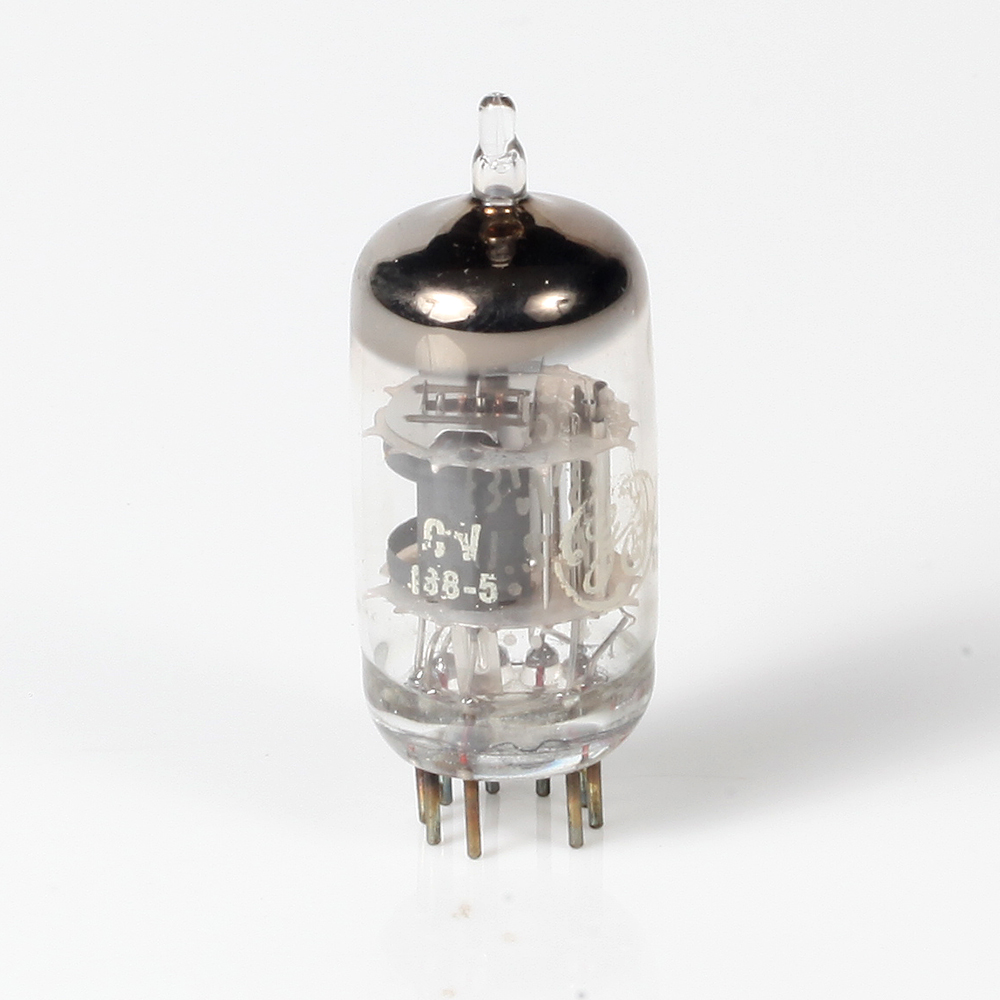

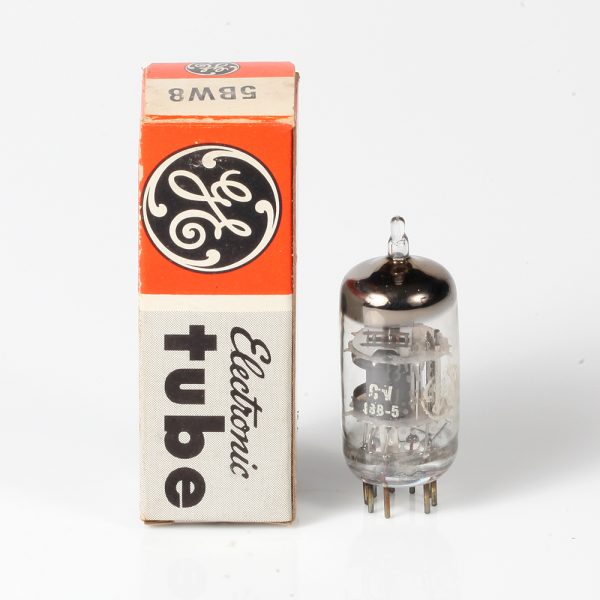

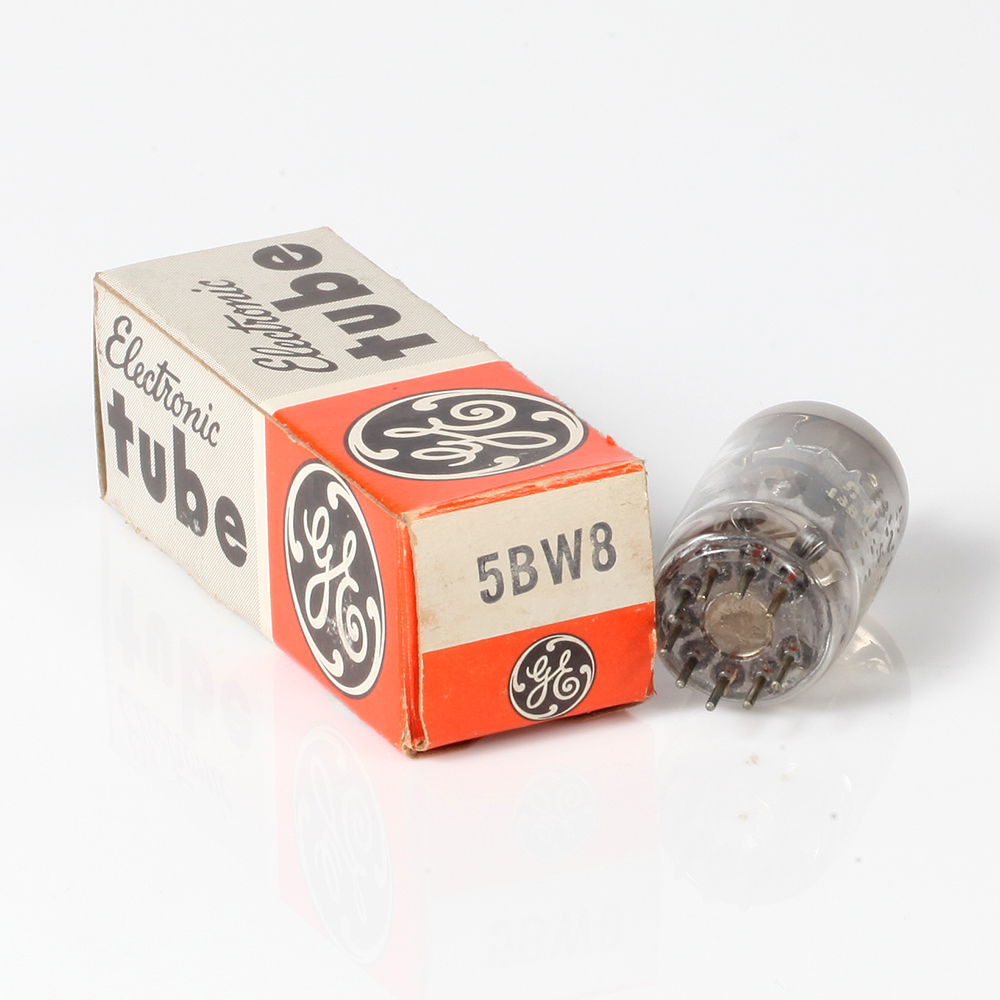

Válvula 5BW8 – GENERAL ELECTRIC

O 5BW8 é um pentodo de diodo duplo no qual são fornecidos cátodos separados para as duas seções. As seções de diodo destinam-se principalmente ao uso como detector de fase horizontal em receptores de televisão. A seção pentodo é adequada para uso como amplificador de som, limitador de som e manipulador de controle de ganho automático.

Válvula 5BW8 – GENERAL ELECTRIC

R$100,00

Checkout Seguro

5BW8 – GENERAL ELECTRIC

DIODO TIPO MINIATURA

FILAMENTO REVESTIDO 0,625 VOLTS 300 mA. AC

QUALQUER POSIÇÃO DE MONTAGEM

OS TERMINAIS DO SOQUETE 2,3,7 E E NÃO DEVEM SER USADOS. O TERMINAL E NÃO DEVE SER USADO COMO PONTO DE AMARRAÇÃO PARA COMPONENTES PRÓXIMOS AO POTENCIAL DO FILAMENTO.

VISÃO INFERIOR DO BULBO DE VIDRO,

BASE DE BOTÃO MINIATURA 9 PINOS

O 5BW8 É UM DIODO FILAMENTAR USANDO A CONSTRUÇÃO MINIATURA DE BOTÃO DE 9 PINOS. É PROJETADO PARA USO EM SISTEMAS RETIFICADORES OPERADOS POR PULSO DE ALTA TENSÃO. EM VIRTUDE DE SUA CONSTRUÇÃO DE EXTREMIDADE ÚNICA E RESULTANTE CLASSIFICAÇÃO DE MENOR TENSÃO, ESTA VÁLVULA É DESTINADA AO USO EM CIRCUITOS DUPLICADORES DE TENSÃO PARA FORNECER TENSÃO ALTA ADEQUADA EM SISTEMAS DE RECEPÇÃO DE TELEVISÃO.

CAPACITÂNCIAS INTERELETRÓDICAS DIRETAS — APROX. PLACA PARA FILAMENTO (P PARA E) 0.8 uuF

CLASSIFICAÇÕES?

INTERPRETADAS DE ACORDO COM O SISTEMA DE DESENHO MÁXIMO

RETIFICADOR DE TENSÃO DE RETORNO

TENSÕES DO FILAMENTO 0.625 VOLTS CORRENTE DO FILAMENTO 500 mA. TENSÃO MÁXIMA INVERSA DA PLACA

TOTAL DC E PICO (MÁXIMO ABSOLUTO) 8250 VOLTS

[efe] 7000 VOLTS CORRENTE MÁXIMA DA PLACA DE PICO 1 mA. CORRENTE MÉDIA MÁXIMA DA PLACA 0.6 mA. QUEDA DA VÁLVULA (APROX.) COM CORRENTE DA PLACA DE 7 mA 135 VOLTS

“TODOS OS VALORES SÃO AVALIADOS NO SISTEMA DE CENTRO DE DESENHO, EXCETO ONDE O MÁXIMO ABSOLUTO É DECLARADO.

PARA OPERAÇÃO EM UM SISTEMA DE 525 LINHAS, 30 QUADROS, COMO DESCRITO NAS “NORMAS DE BOAS PRÁTICAS DE ENGENHARIA PARA ESTAÇÕES DE TRANSMISSÃO DE TELEVISÃO”, COMISSÃO FEDERAL DE COMUNICAÇÕES. O CICLO DE TRABALHO DO PULSO DE TENSÃO NÃO DEVE EXCEDER 15% DE UM CICLO DE VARREDURA.

“SOB NENHUMA CIRCUNSTÂNCIA A TENSÃO DO FILAMENTO DEVE SER INFERIOR A 0.525 VOLTS OU SUPERIOR A 0.725 VOLTS.

e INDICA UMA MUDANÇA

TUNG-SOL ELECTRIC INC. DIVISÃO DE VÁLVULAS ELETRÔNICAS BLOOMFIELD NEW JERSEY, U.S.A. 1 DE AGOSTO DE 1959 PLACA 45569



DATASHEET Válvula 5BW8 – GENERAL ELECTRIC

DATASHEET Válvula 5BW8 – GENERAL ELECTRIC

Peso 0,1 kg
Dimensões 16 × 16 × 16 cm
