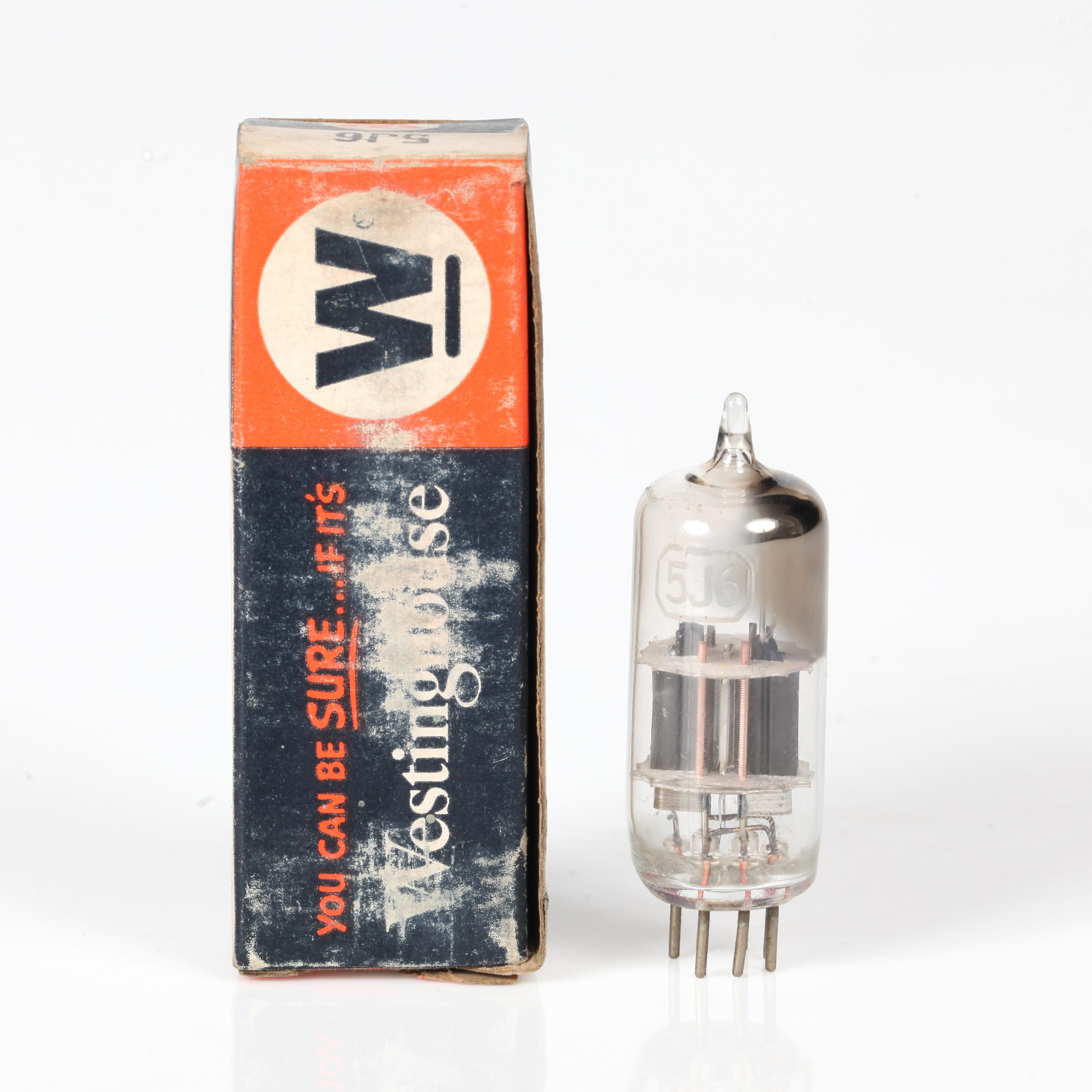

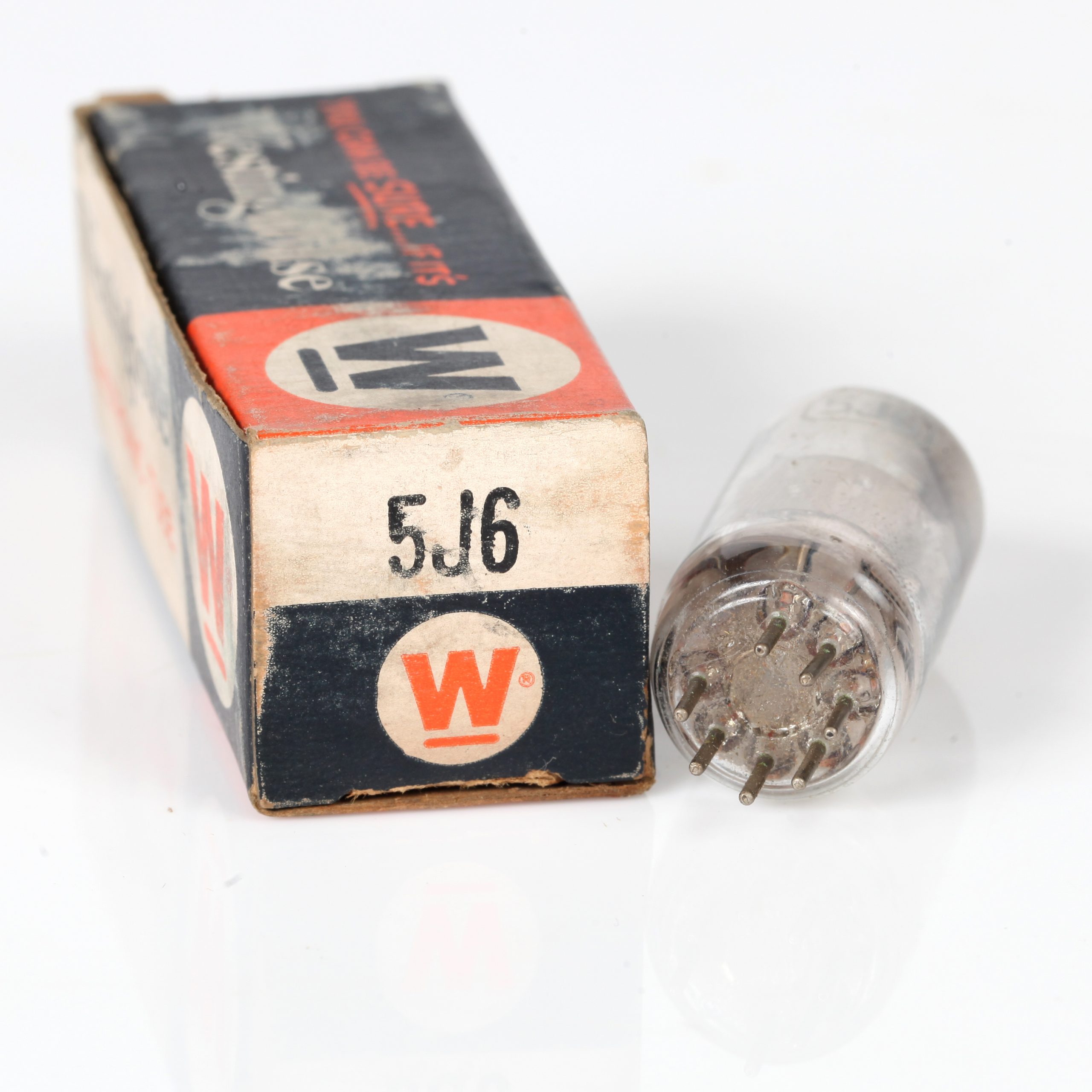

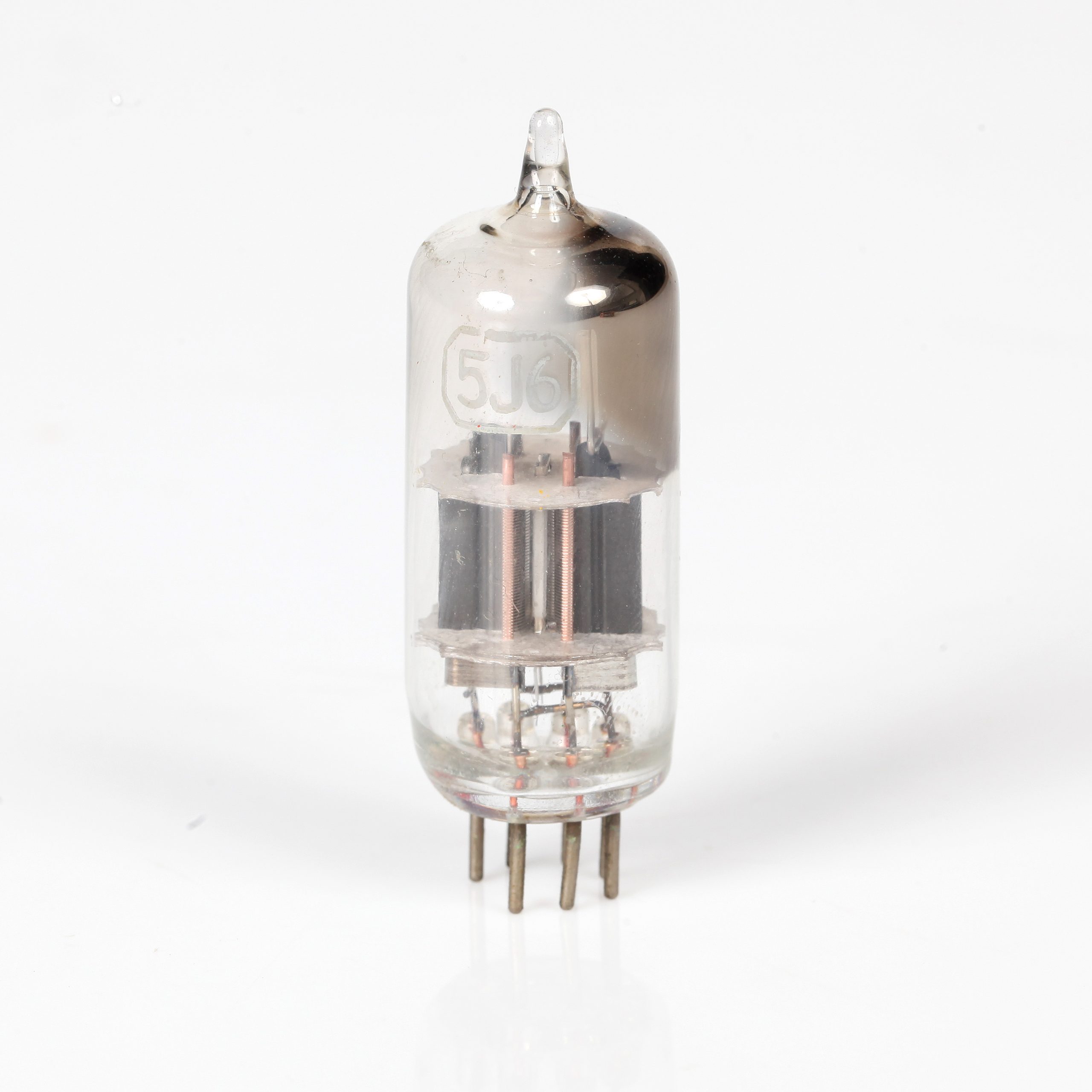

Válvula 5J6 – WESTINGHOUSE

VÁLVULA 5J6 – WESTINGHOUSE

Descrição Geral: A 5J6 é uma válvula de amplificação de sinal com características específicas para aplicações em circuitos de áudio e rádio. Ela é projetada para operar em configurações que exigem um bom equilíbrio entre ganho e estabilidade.

Características Principais:

• Tipo: Triode de amplificação
• Construção: Miniatura de 7 pinos
• Tensão Máxima da Placa: 250 V
• Dissipação Máxima da Placa: 2 W
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.3 A

Especificações Típicas:

• Tensão da Placa: 150 V
• Corrente da Placa: 6 mA
• Tensão da Grelha: Aproximadamente -1 a -3 V
• Transcondutância: Aproximadamente 6.000 µmhos
• Ganho de Tensão (μ): Aproximadamente 60

Condicões Típicas de Operação:

• Tensão da Placa: 150 V
• Corrente da Placa: 6 mA
• Tensão da Grelha: -2 V
• Transcondutância: 6.000 µmhos

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Circuitos de Modulação e Demodulação

Notas:

• A 5J6 é adequada para aplicações que exigem amplificação de sinais de baixa frequência com boa estabilidade e baixo nível de distorção.
• É essencial operar a válvula dentro dos limites especificados para garantir o desempenho ideal e a durabilidade do componente.
