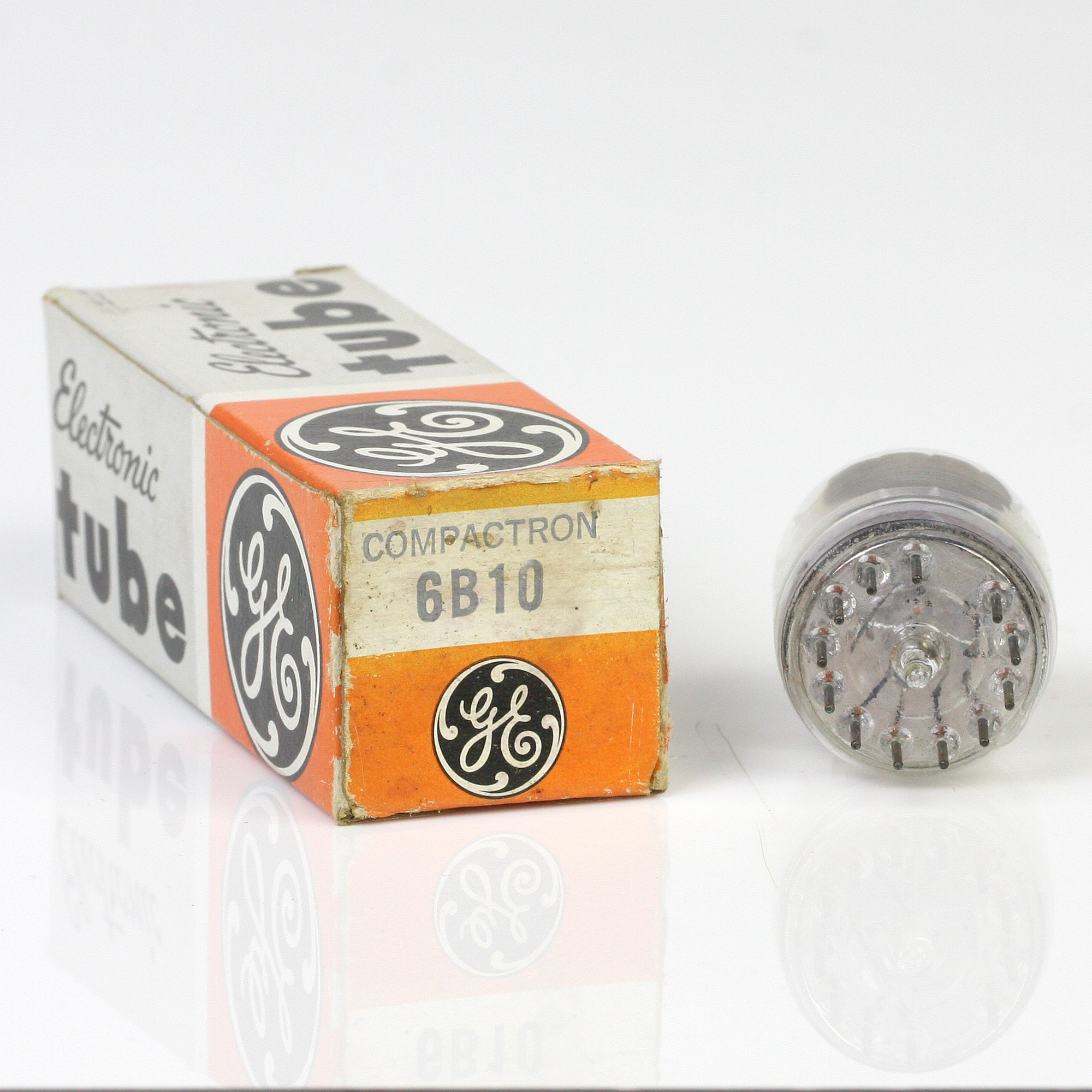

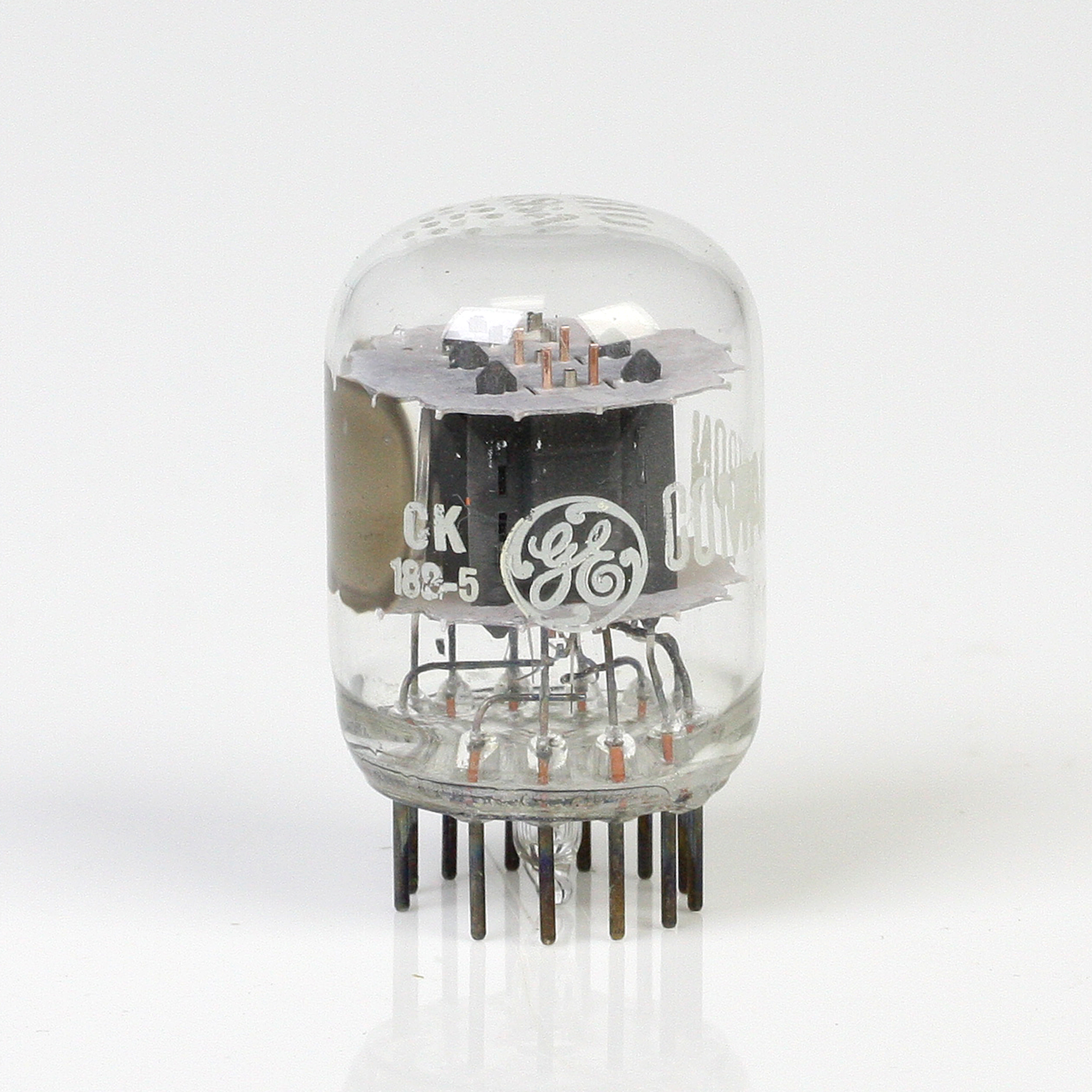

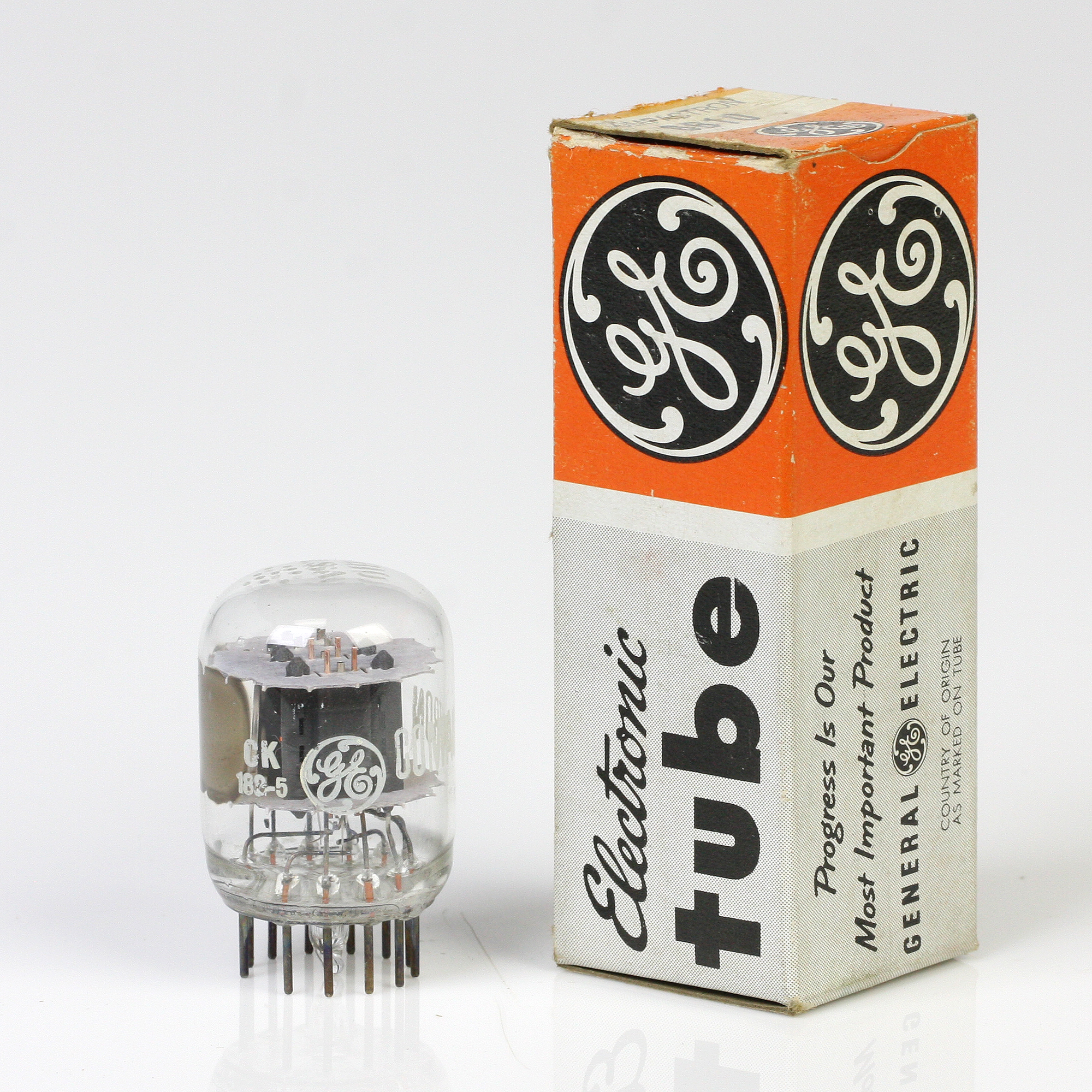

Válvula 6B10 – GENERAL ELECTRIC

O 6B10 é um dispositivo compacto contendo dois diodos e dois triodos. As seções de triodo têm cátodos separados e as seções de diodo têm um cátodo comum. Os diodos são destinados ao serviço do oscilador horizontal.

DATASHEET 6B10 – GENERAL ELECTRIC

R$100,00

Checkout Seguro

6B10 – GENERAL ELECTRIC: TUBO TRÍODO-DUPLO E RETIFICADOR

Descrição: O 6B10 é um tubo eletrônico fabricado pela General Electric que combina dois triodos e um retificador. Este tubo é projetado para ser utilizado em diversas aplicações de rádio e televisão, incluindo amplificação de áudio e retificação de tensão.

Especificações Técnicas:

Tensão do Aquecedor (ac/dc):

  • Volts: 6.3

Corrente do Aquecedor:

  • Amperes: 0.6

Capacitâncias Diretas entre os Eletrodos:

  • Triodo Nº1:
    • Grade para Placa: 1.7 pF
    • Grade para Cátodo e Aquecedor: 2.2 pF
    • Placa para Cátodo e Aquecedor: 0.9 pF
  • Triodo Nº2:
    • Grade para Placa: 1.8 pF
    • Grade para Cátodo e Aquecedor: 2.3 pF
    • Placa para Cátodo e Aquecedor: 1.0 pF
  • Retificador:
    • Placa para Cátodo: 1.1 pF

Classe A, Amplificador:

Valores Máximos (Design-Maximum Values):

  • Tensão da Placa (Triodo): 300 volts
  • Dissipação da Placa (Triodo): 1.5 watts
  • Tensão Inversa de Pico da Placa (Retificador): 400 volts
  • Corrente Média da Placa (Retificador): 150 mA

Características (Cada Unidade):

Triodo:

  • Tensão de Alimentação da Placa: 250 volts
  • Resistência de Carga: 100k ohms
  • Amplificação: 18
  • Transcondutância: 2100 umhos
  • Corrente da Placa: 10 mA

Retificador:

  • Corrente Média da Placa: 150 mA
  • Tensão Inversa de Pico: 400 volts

DATASHEET 6B10 – GENERAL ELECTRIC

Peso 0,1 kg
Dimensões 16 × 16 × 16 cm
