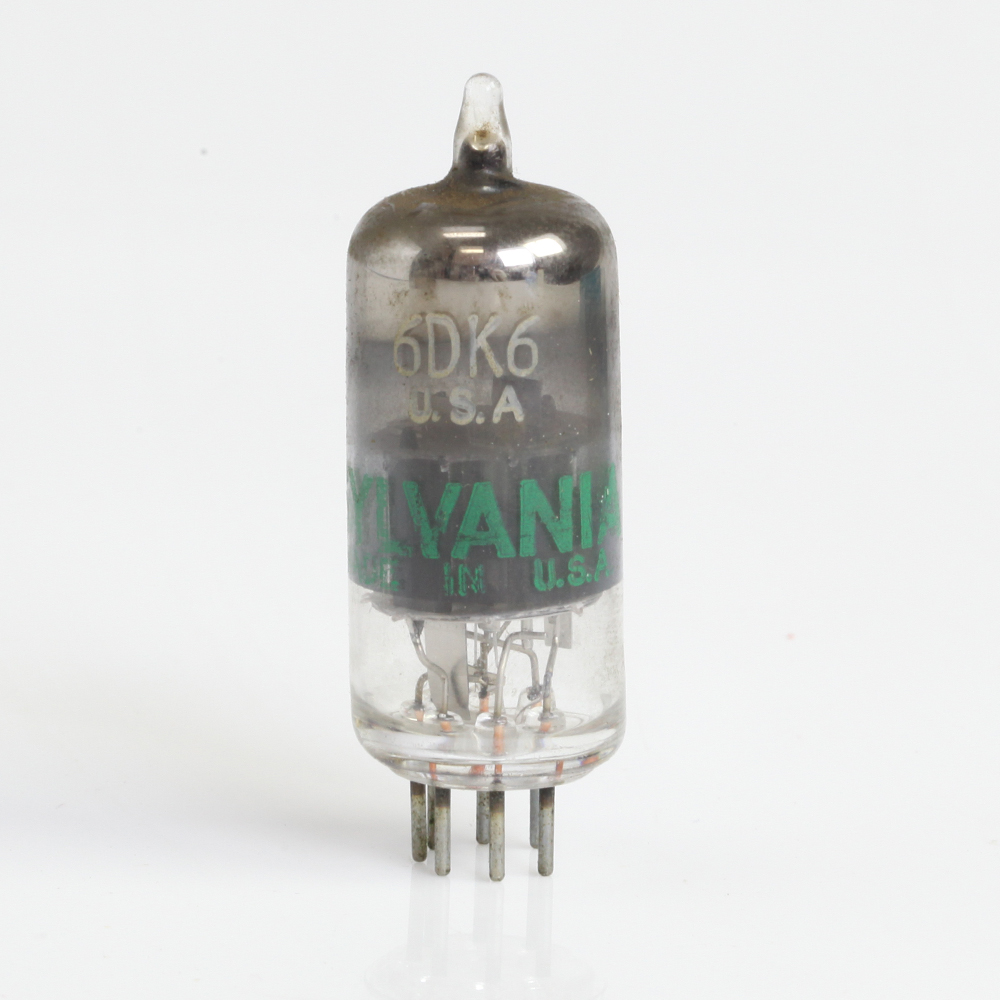

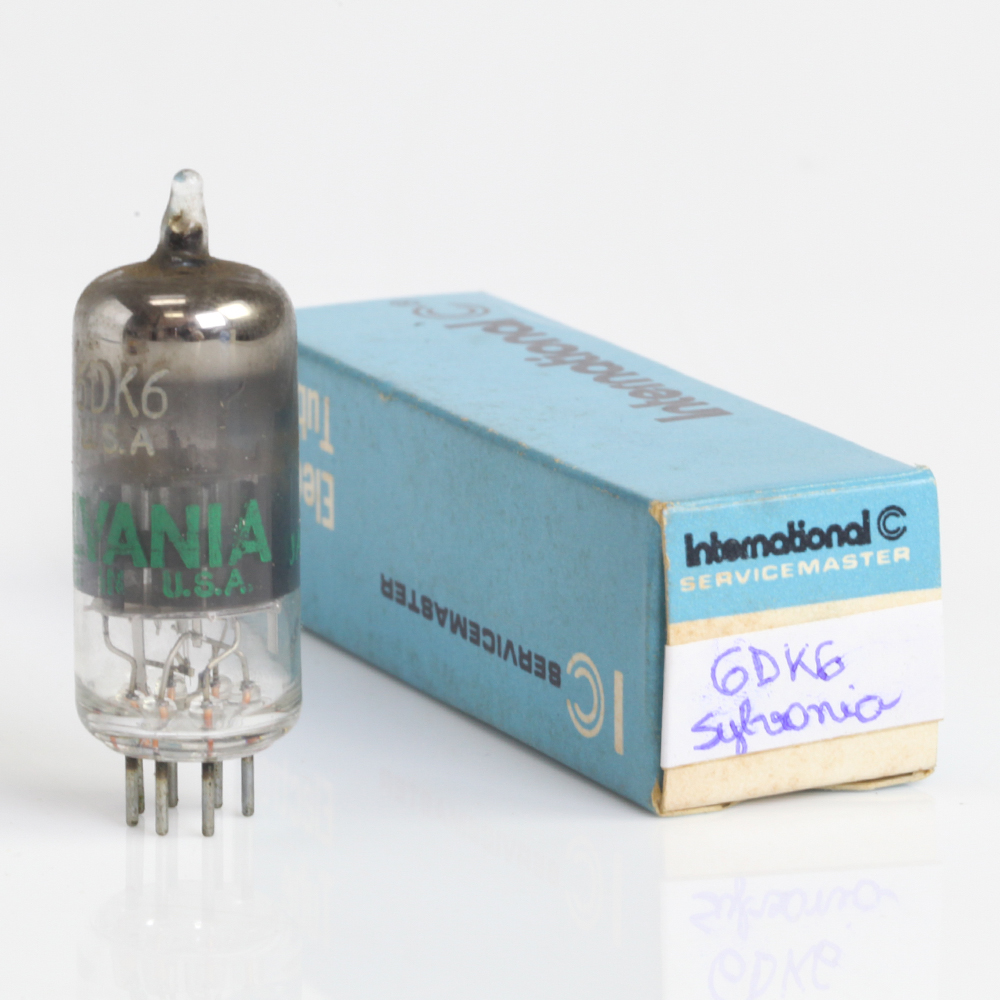

Manual Técnico – Válvula 6DK6
🔹 Introdução
A válvula 6DK6 é um pêntodo de RF (Rádio Frequência) projetado para operação em estágios de alta frequência, principalmente em receptores de televisão e rádio das décadas de 1950 e 1960. Ela foi desenvolvida como parte da família de válvulas miniatura (base Noval – 9 pinos), otimizadas para oferecer alta amplificação, baixo ruído e estabilidade em circuitos de FI (frequência intermediária).
🔹 Características Gerais
- Tipo: Pêntodo miniatura de RF
- Base: Noval (B9A – 9 pinos)
- Aquecimento: 6,3 V / 0,3 A
- Função principal: Amplificação em FI (intermediária) e RF em receptores de TV e rádio
- Aplicação típica: Amplificador de 41 MHz a 45 MHz (TV VHF)
🔹 Dados Elétricos Principais
- Tensão de aquecimento (filamento): 6,3 V
- Corrente do filamento: 0,3 A
- Tensão de placa (máx.): 250 V
- Tensão de tela (máx.): 250 V
- Tensão de grade de controle (típica): -2 V a -3 V
- Dissipação de placa: 2,5 W
- Transcondutância (gm): ~8.000 µmho (8 mA/V)
- Corrente de placa típica: 10 – 15 mA
🔹 Pinagem (Base Noval – B9A)
- G1 – Grade de controle
- K – Cátodo + blindagem interna
- F – Filamento
- F – Filamento
- G3 – Grade supressora
- G2 – Grade de tela
- A – Ânodo (placa)
- NC (não conectado / suporte interno)
- Blindagem
🔹 Aplicações Típicas
A válvula 6DK6 foi muito usada em receptores de TV preto e branco nos estágios de FI de vídeo (41,25 MHz) e em alguns circuitos de FI de som (~45 MHz).
Usos mais comuns:
- Amplificadores de FI em TV – onde era necessário alto ganho e boa estabilidade.
- Rádios VHF/UHF – como amplificador de RF ou FI.
- Equipamentos de comunicação – em módulos de recepção de sinal.
- Circuitos experimentais de áudio – em alguns casos foi adaptada como pré-amplificadora de áudio, mas essa não era sua função principal.
🔹 Vantagens Técnicas
- Alto ganho em FI → ideal para TV.
- Boa estabilidade contra oscilações.
- Miniatura e leve (formato noval).
- Baixa corrente de aquecimento comparado a válvulas maiores.
🔹 Substitutas e Equivalentes
- 6AG5 (parcial, mas octal)
- 6CB6 (pêntodo similar, também de FI, mas com diferenças de transcondutância)
- 6AU6 (em algumas aplicações, com adaptações de circuito)
🔹 Conclusão
A 6DK6 é uma válvula pêntodo desenvolvida para estágios intermediários de televisão e rádio, onde sua alta transcondutância, baixo ruído e estabilidade eram cruciais para a recepção clara de sinais de vídeo e áudio. Hoje, seu uso é restrito a restauração de TVs e rádios antigos e em projetos de eletrônica retrô.
