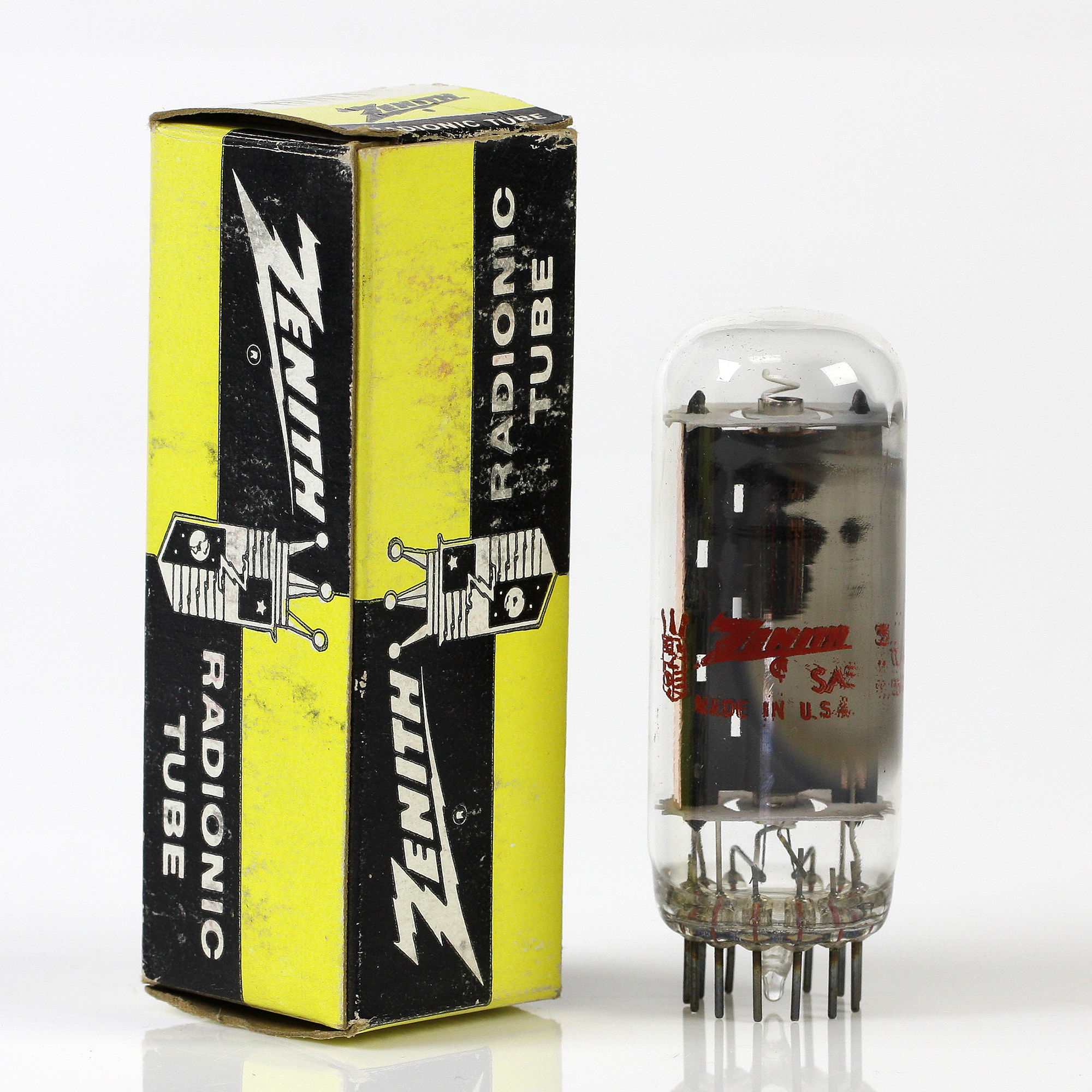

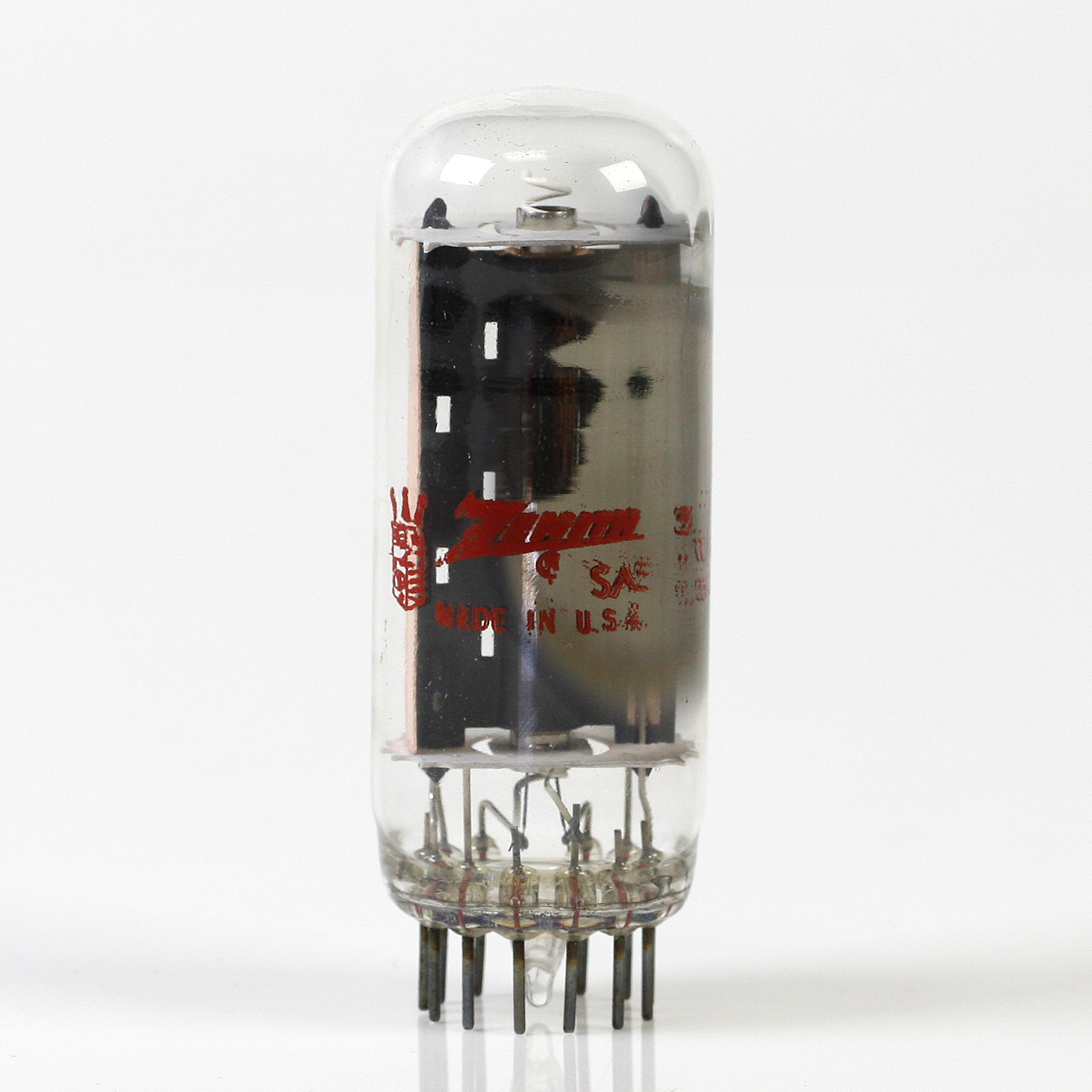

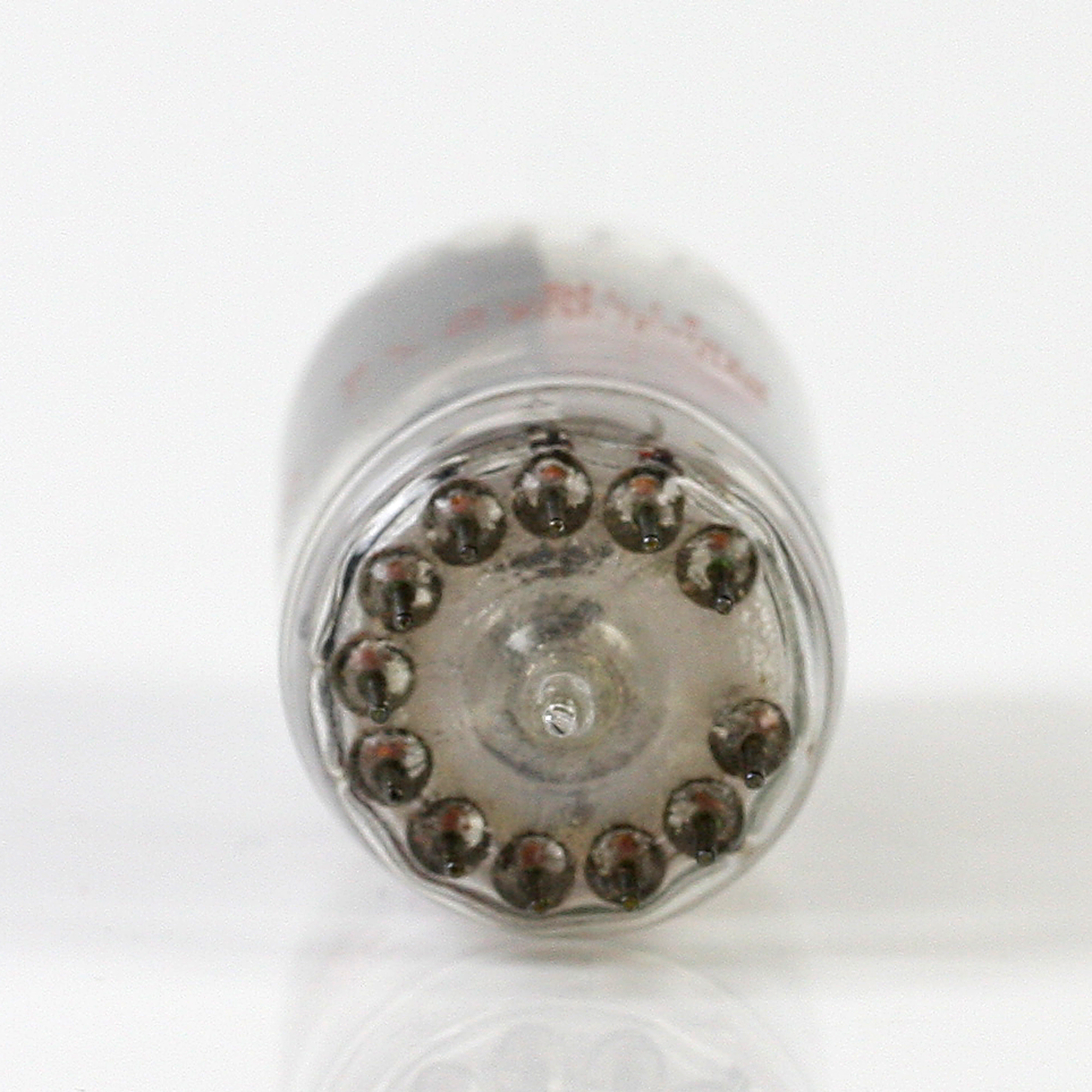

Válvula 6DT3 – ZENITH

6DT3 –

6DT3

Tipo de tubo utilizado em receptores de televisão, especificamente em amplificadores de vídeo e circuitos de sincronização. O 6DT3 é um tubo do tipo triodo com características especiais para aplicações de alta frequência.

Características:

• Tensão de Aquecimento (AC/DC): 6.3 volts
• Corrente de Aquecimento: 0.15 ampere
• Tempo de Aquecimento: 11 segundos
• Tensão Pico de Aquecimento-Cátodo: +200 volts (máximo)
• Tensão Média de Aquecimento-Cátodo: 100 volts (máximo)

Capacitâncias Diretas Intereletrodo (Aproximadas):

• Grelha para Placa: 1.6 pF
• Grelha para Cátodo e Aquecedor: 1.8 pF
• Placa para Cátodo e Aquecedor: 1.3 pF

Classe A, Amplificador:

• Tensão de Placa: 300 volts (máximo)
• Dissipação de Placa: 3.5 watts (máximo)

Características:

• Tensão de Placa: 100 volts / 250 volts
• Tensão da Grelha: -6.5 volts
• Fator de Amplificação: 19.5 / 17
• Resistência de Placa (Aproximada): 6250 / 7000 ohms
• Transcondutância: 3100 / 2200 umhos
• Corrente de Placa: 11.8 / 10.5 mA
• Tensão da Grelha (Aproximada) para corrente de placa de 10 mA: -10 / -25 volts

Valores Máximos de Circuito:

• Resistência do Circuito da Grelha:
  • Para operação com polarização fixa: 0.25 megohm
  • Para operação com polarização de cátodo: 1 megohm

Amplificador de RF e Oscilador – Classe C, Telegrafia:

• Tensão de Placa: 300 volts
• Tensão da Grelha: -50 volts
• Corrente de Placa: 25 mA
• Corrente da Grelha: 8 mA
• Dissipação de Placa: 5 watts

Operação Típica em Frequências até 50 MHz:

• Tensão de Placa: 300 volts
• Tensão da Grelha: -27 volts
• Corrente de Placa: 25 mA
• Corrente da Grelha (Aproximada): 8 mA
• Potência de Condução (Aproximada): 0.35 watt
• Potência de Saída (Aproximada): 5 watts

Resumo

O tubo 6DT3 é um triodo utilizado em amplificadores de vídeo e circuitos de sincronização em receptores de televisão, destacando-se por suas especificações para aplicações de alta frequência e capacidade de amplificação classe A. Possui parâmetros importantes como a tensão de placa, corrente de placa e resistência da grelha, além de especificações detalhadas para operação em classe C em telegrafia, com uma potência de saída significativa em frequências até 50 MHz.
