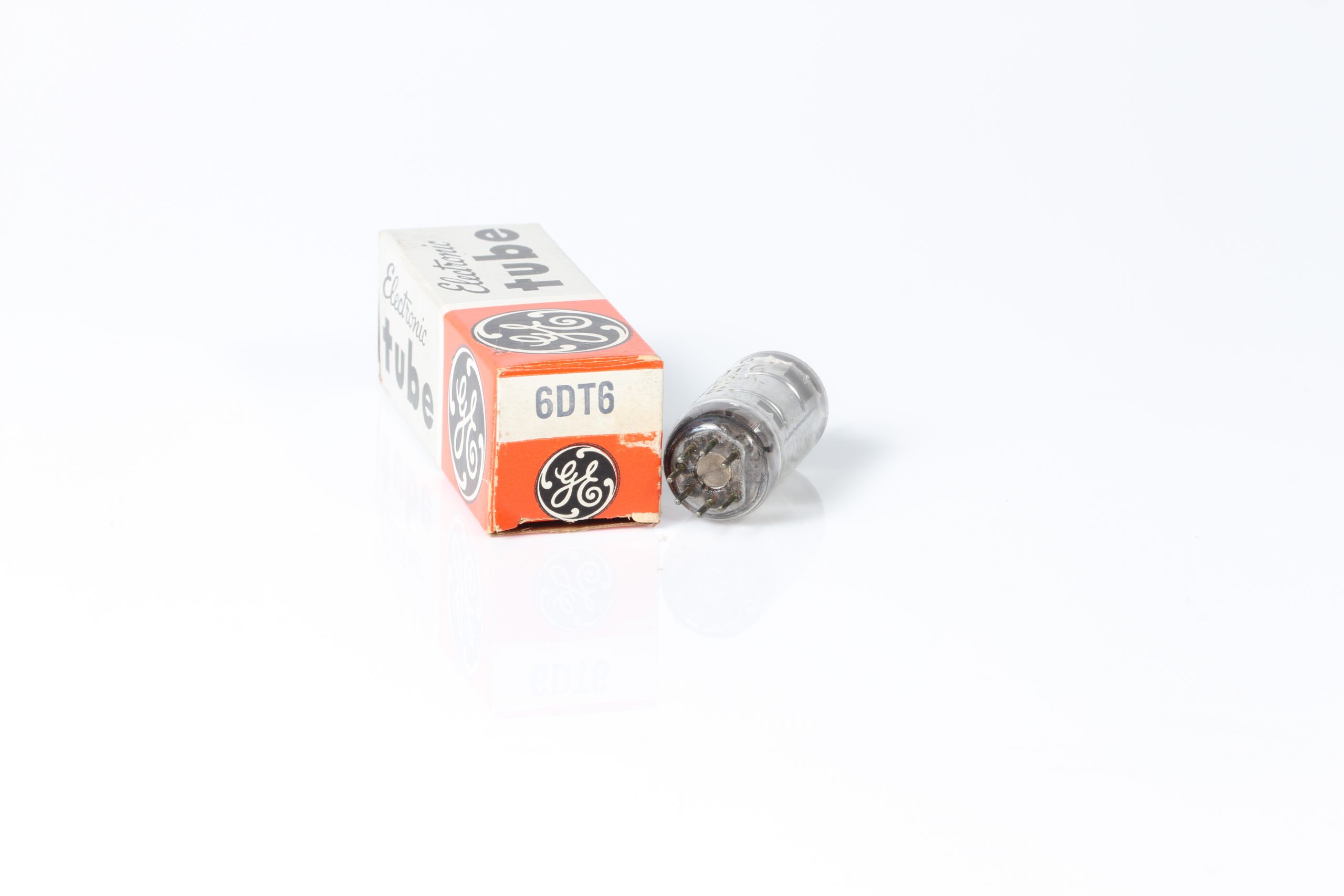

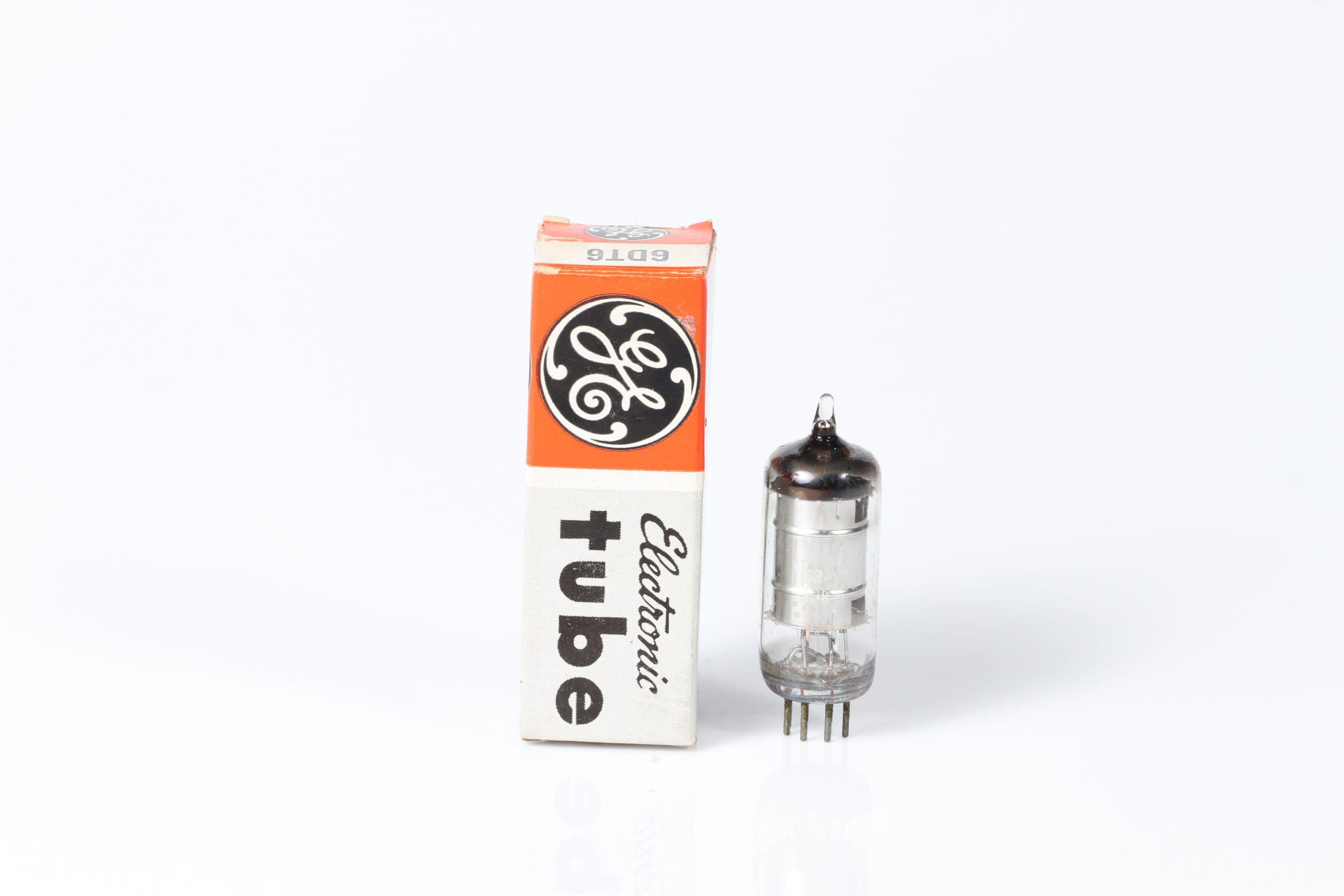

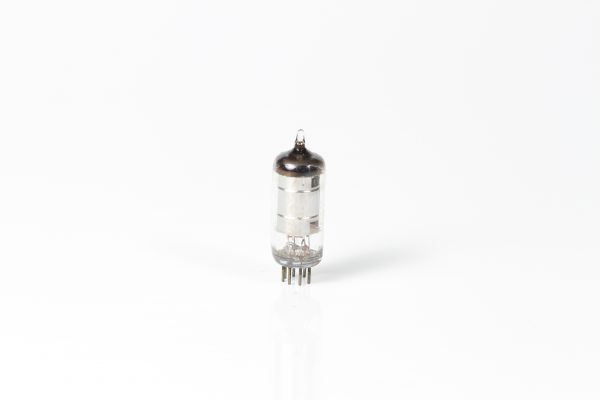

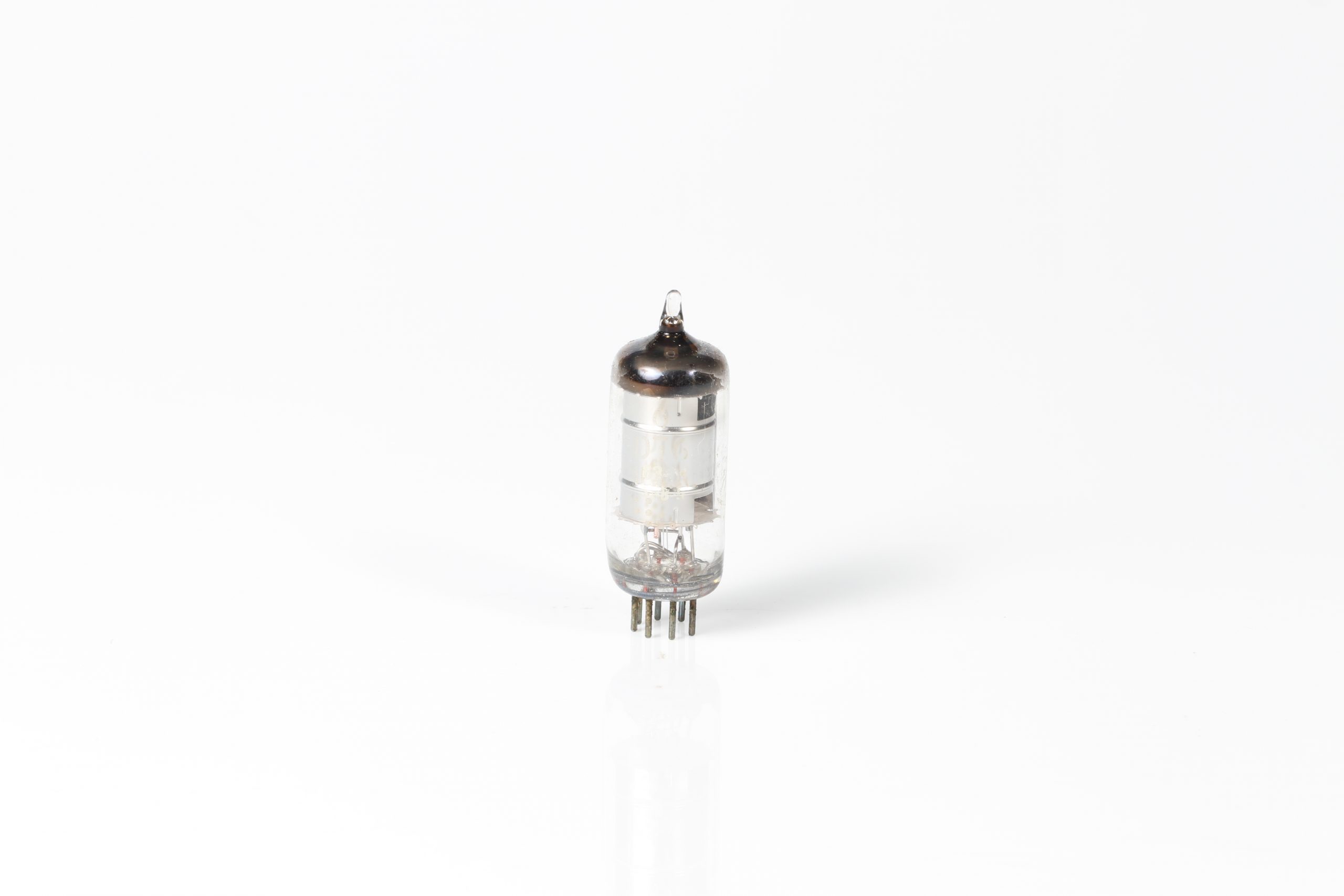

6DT6 – GENERAL ELECTRIC: Válvulas PENTODO DE CORTE ACENTUADO
Descrição: O 6DT6 é uma válvulas pentodo de corte acentuado fabricada pela General Electric. Este tubo é comumente utilizado em amplificadores de frequência intermediária (IF) e em outras aplicações de rádio e televisão que requerem alta sensibilidade e estabilidade de sinal.
Especificações Técnicas:
Tensão do Aquecedor (ac/dc):
- Volts: 6.3
Corrente do Aquecedor:
- Amperes: 0.45
Capacitâncias Diretas entre os Eletrodos:
- Grade Nº1 para Placa: 0.015 pF
- Grade Nº1 para Cátodo e Aquecedor: 6.5 pF
- Placa para Cátodo e Aquecedor: 8.0 pF
Classe A, Amplificador:
Valores Máximos (Design-Maximum Values):
- Tensão da Placa: 300 volts
- Tensão da Grade de Tela (Grade Nº2): 150 volts
- Dissipação da Placa: 2.5 watts
- Dissipação da Grade de Tela: 0.5 watts
Características (Pentodo):
Condições de Operação:
- Tensão de Alimentação da Placa: 250 volts
- Tensão de Alimentação da Grade de Tela (Grade Nº2): 100 volts
- Tensão da Grade de Controle (Grade Nº1): -1 volt
- Corrente da Placa: 10 mA
- Corrente da Grade de Tela: 2.5 mA
- Transcondutância: 5000 umhos
- Resistência da Placa: 1 megohm
Notas de Aplicação:
- O 6DT6 é ideal para uso em amplificadores de IF devido à sua alta transcondutância e baixa capacitância intereletrodo, permitindo uma amplificação eficiente e estável de sinais de rádio.
- A estabilidade térmica do 6DT6 ajuda a manter a consistência do desempenho em diferentes condições operacionais.
