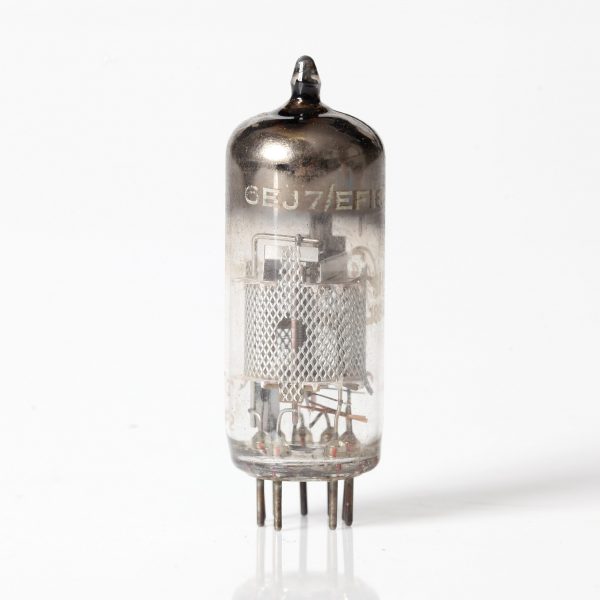

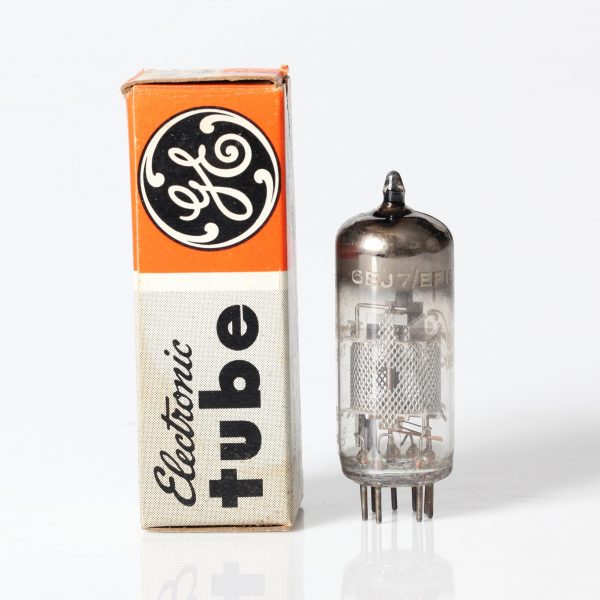

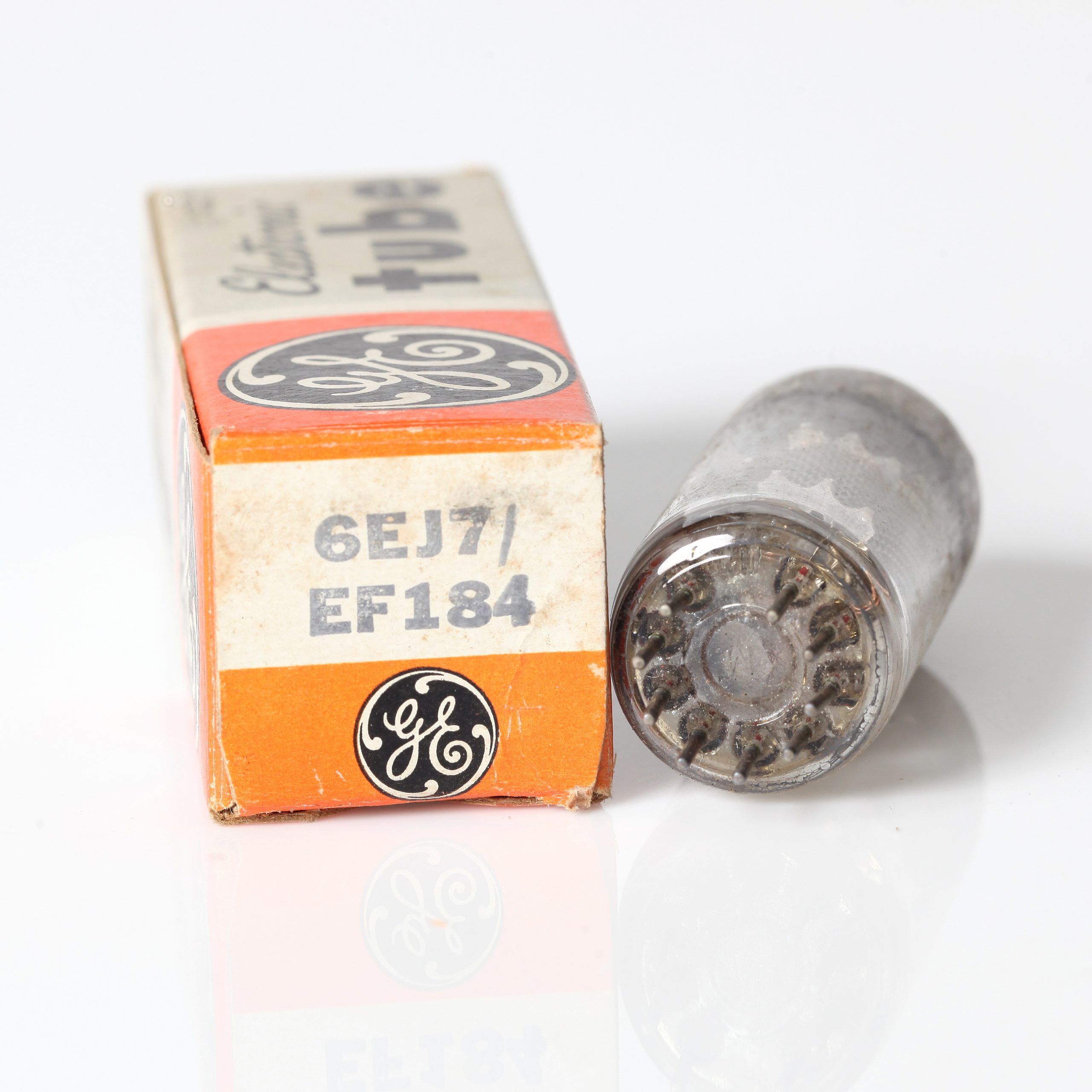

Válvula 6EJ7 – GENERAL ELECTRIC

VÁLVULA 6EJ7 – GENERAL ELECTRIC

Descrição Geral: A 6EJ7 é uma válvula de amplificação que combina uma triode e um pentodo em um único envelope. É projetada para aplicações em amplificadores de áudio e circuitos de recepção, oferecendo versatilidade e desempenho em uma configuração compacta.

Características Principais:

• Tipo: Triode e Pentodo
• Construção: Miniatura de 9 pinos
• Tensão Máxima da Placa: 300 V
• Dissipação Máxima da Placa: 2.5 W (para cada seção)
• Tensão de Aquecedor: 6.3 V
• Corrente do Aquecedor: 0.6 A

Especificações Típicas:

• Seção Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 8.000 µmhos
  • Ganho de Tensão (μ): Aproximadamente 20
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 25 mA
  • Tensão da Grelha: -6 V
  • Transcondutância: Aproximadamente 10.000 µmhos

Condicões Típicas de Operação:

• Seção Triode:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 10 mA
  • Tensão da Grelha: -6 V
• Seção Pentodo:
  • Tensão da Placa: 250 V
  • Corrente da Placa: 25 mA
  • Tensão da Grelha: -6 V

Aplicações:

• Amplificadores de Áudio
• Circuitos de Recepção de Rádio
• Equipamentos de Áudio e Vídeo
• Amplificadores de Sinal

Notas:

• A 6EJ7 é projetada para oferecer flexibilidade com uma combinação de triode e pentodo, permitindo uma ampla gama de aplicações em amplificação e recepção.
• A construção compacta e a tensão de aquecimento de 6.3 V tornam a válvula adequada para projetos com restrições de espaço e que exigem eficiência térmica.
• Operar a válvula dentro das especificações recomendadas é crucial para garantir o desempenho e a longevidade do componente.
