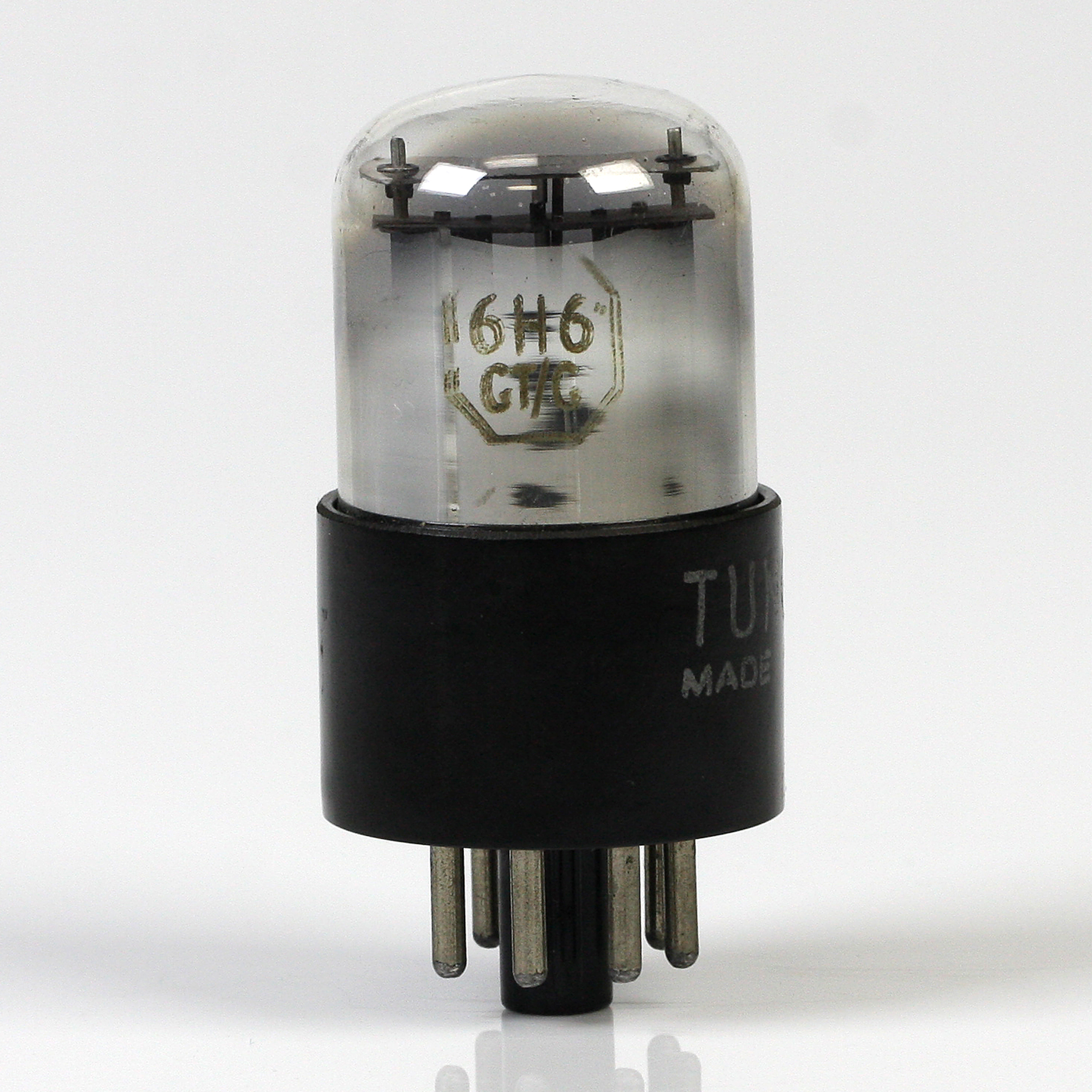

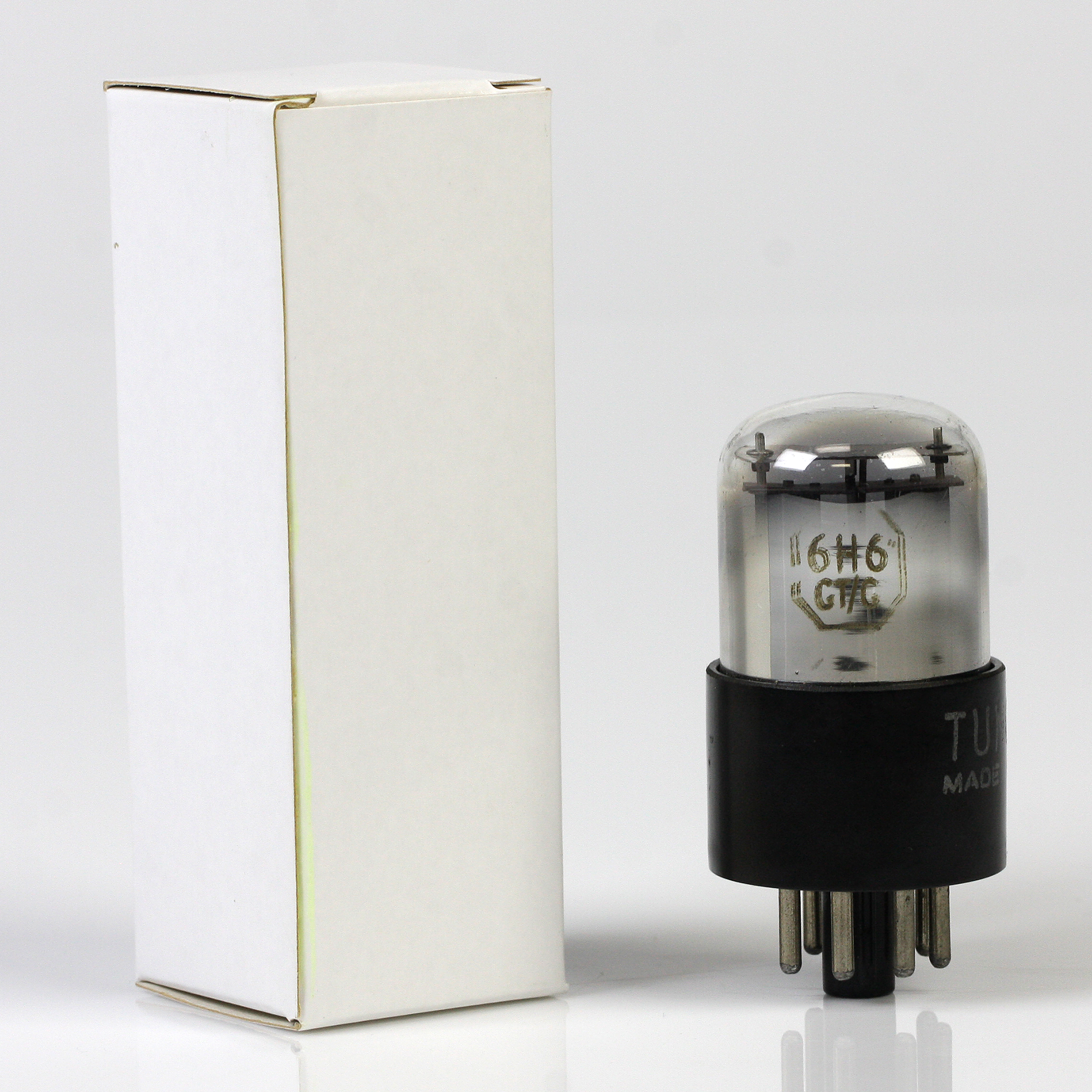

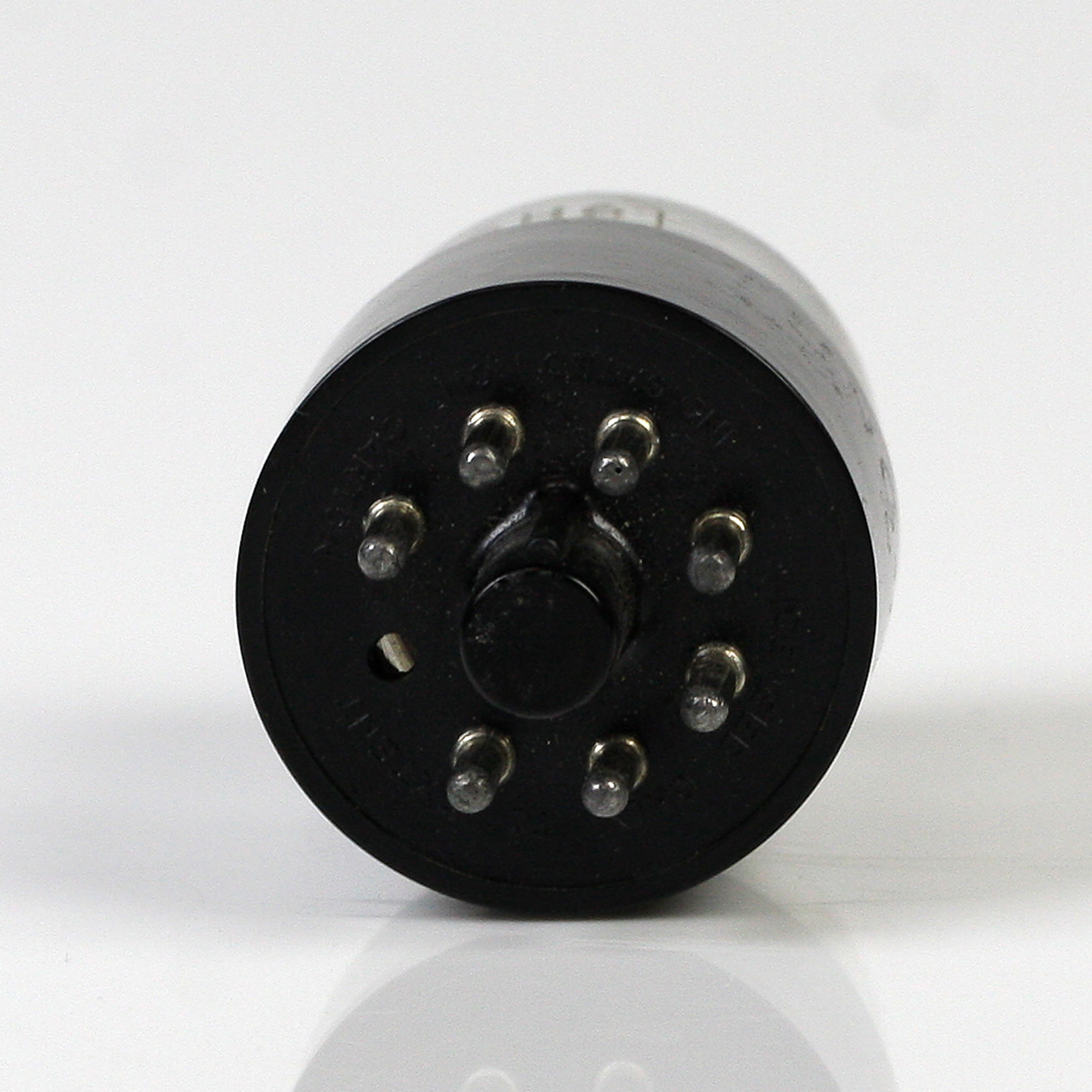

Válvula 6H6GT – TUNG SOL

O Tung-Sol 6H6 e 6H6GT/G são projetados para uso como detectores de diodo, retificadores AVC e retificadores de potência em aplicações de baixo consumo. Duas seções retificadoras separadas permitem flexibilidade considerável em sua aplicação. Com exceção das capacitâncias, suas características elétricas são idênticas.

CLASSIFICAÇÕES
TENSÃO MÁXIMA DA PLACA AC POR PLACA (RMS)
CORRENTE DE SAÍDA DC MÁXIMA POR PLACA
QUEDA DE TENSÃO DO TUBO EM 16 mA DC POR PLACA
150 VOLTS
8 mA
11 VOLTS

CAPACITÂNCIAS DIRETAS ENTRE ELETRODOS
6H6
6H6GT/G
Placa (1) para cátodo (1)
Placa (2) para cátodo (2)
Placa para placa
3,0 pF
3,4 pF
0,1 MÁX.
3,0 pF
4,0 pF
0,1 MÁX.

Com proteção externa ou capa conectada ao cátodo
PARA “INTERPRETAÇÃO DE CLASSIFICAÇÕES” CONSULTE A FRENTE DO LIVRO.

PLATE 1341-2
25 de outubro de 1943
CONTINUA NA PRÓXIMA PÁGINA

COPYRIGHT 1943 POR TUNG-SOL LAMP WORKS INC. DIVISÃO DE TUBOS ELETRÔNICOS NEWARK, NEW JERSEY, EUA.

6H6, 6H6GT/G
Es = 6,3 V.
RETIFICAÇÃO DE MEIA ONDA
DIODO ÚNICO

Resistência de carga:
500.000 ohms
1.000.000 ohms

Corrente retificada em microamperes:

40 30 20 VOLTS DC ATRAVÉS DA CARGA DO DIODO
10 PLATE 1342-1
25 de outubro de 1943

COPYRIGHT 1943 POR TUNG-SOL LAMP WORKS INC. DIVISÃO DE TUBOS ELETRÔNICOS NEWARK, NEW JERSEY, EUA.
