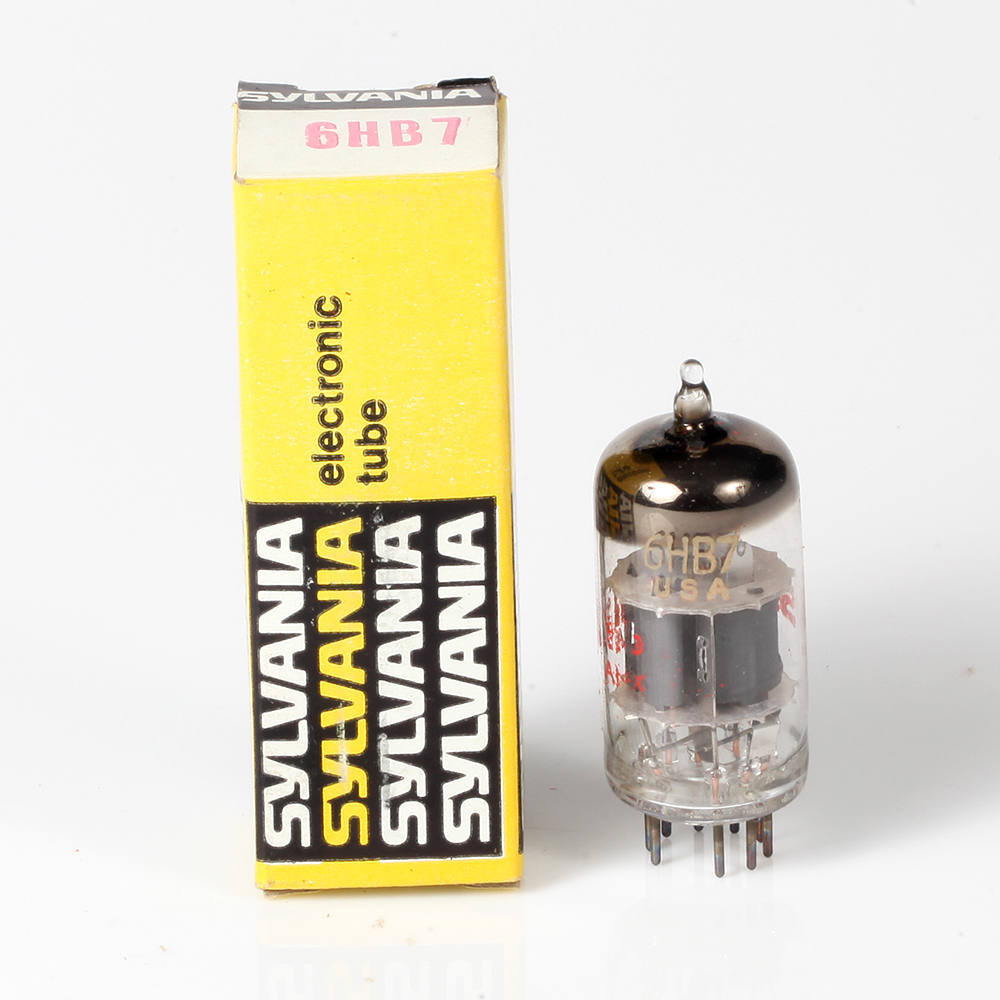

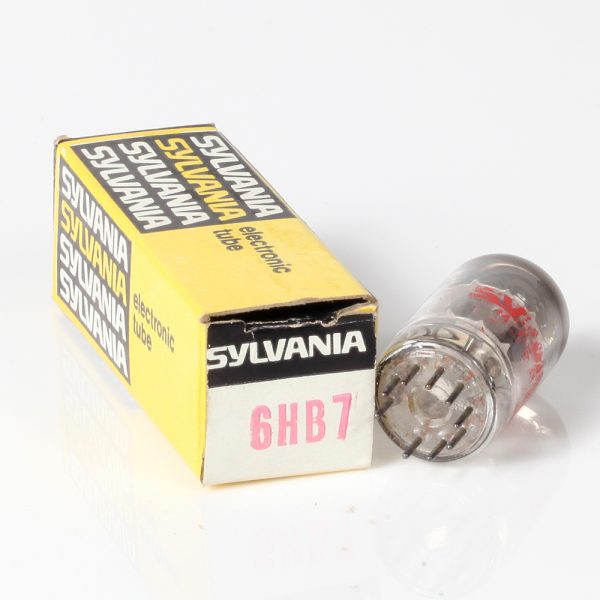

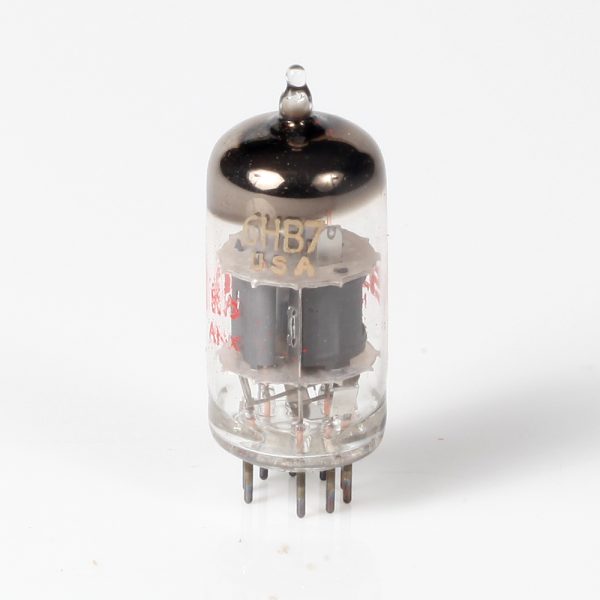

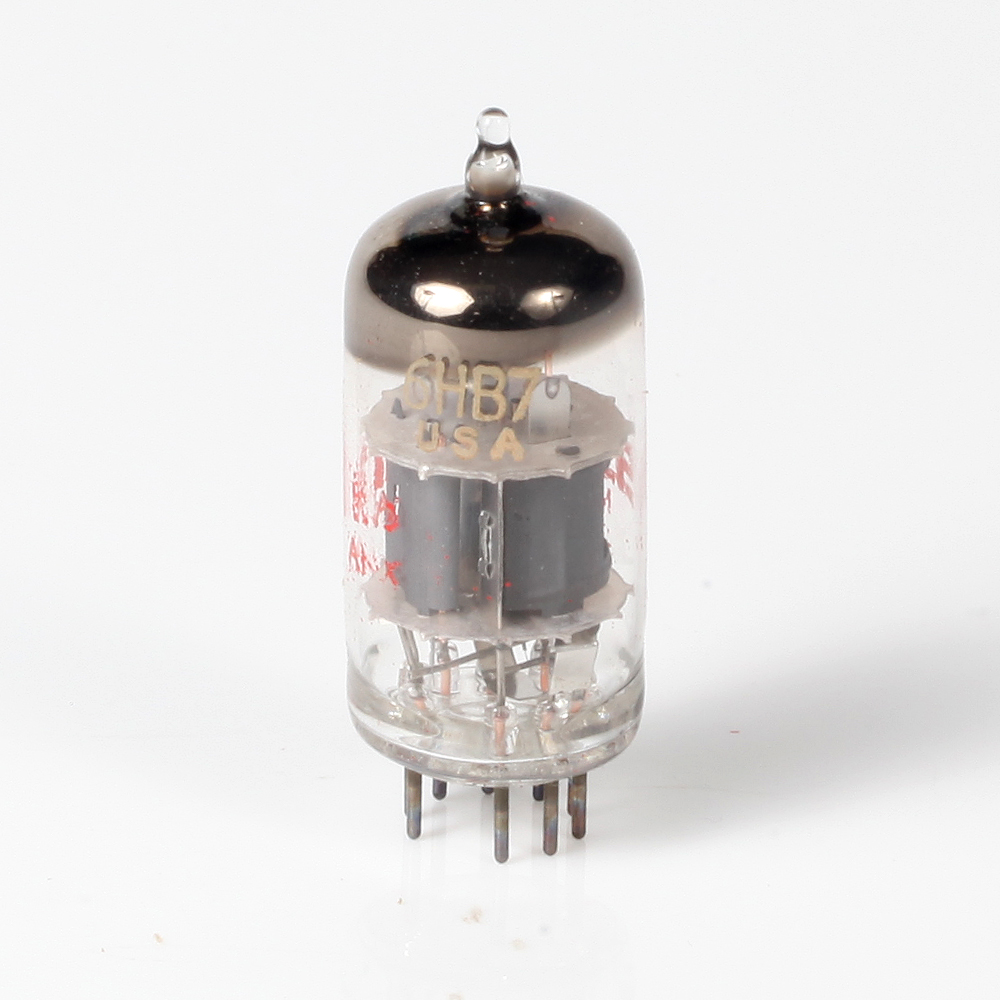

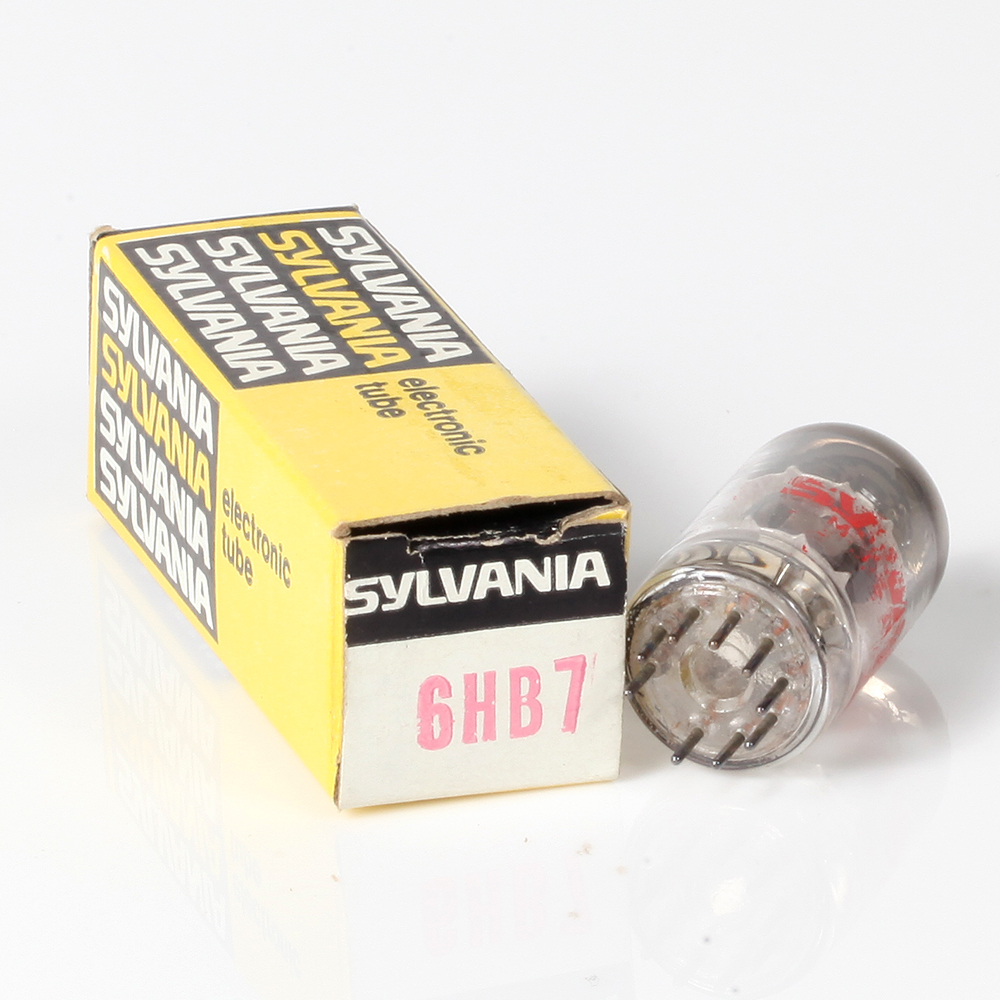

Válvula-6HB7 é um tubo multi-unidade do tipo miniatura de 9 pinos contendo um triodo médio-mu e um pentodo de corte afiado em um envelope. Este tipo é útil como um tubo combinado oscilador-misturador em receptores de televisão utilizando uma frequência intermediária na ordem de 40Mc. A unidade pentodo do 6HB7 tem um valor relativamente alto de transcondutância e uma excelente característica de corrente do joelho. Além disso, a unidade pentodo tem um valor excepcionalmente baixo de capacitância grid-no 1 – para placa (0,010 PF máximo) para minimizar os problemas de feedback. Duas conexões de pino de base ao cátodo minimizam a indutância do cabo catódico da unidade de pentodo. Um escudo entre unidades reduz a interação entre unidades. O aquecedor do 6HB7 tem tempo de aquecimento controlado para uso em série – aquecedor – arranjos de cordas. O aquecedor escuro RCA é utilizado para longa vida útil e desempenho confiável.
Válvula-6HB7 é um tubo multi-unidade do tipo miniatura de 9 pinos contendo um triodo médio-mu e um pentodo de corte afiado em um envelope. Este tipo é útil como um tubo combinado oscilador-misturador em receptores de televisão utilizando uma frequência intermediária na ordem de 40Mc.
