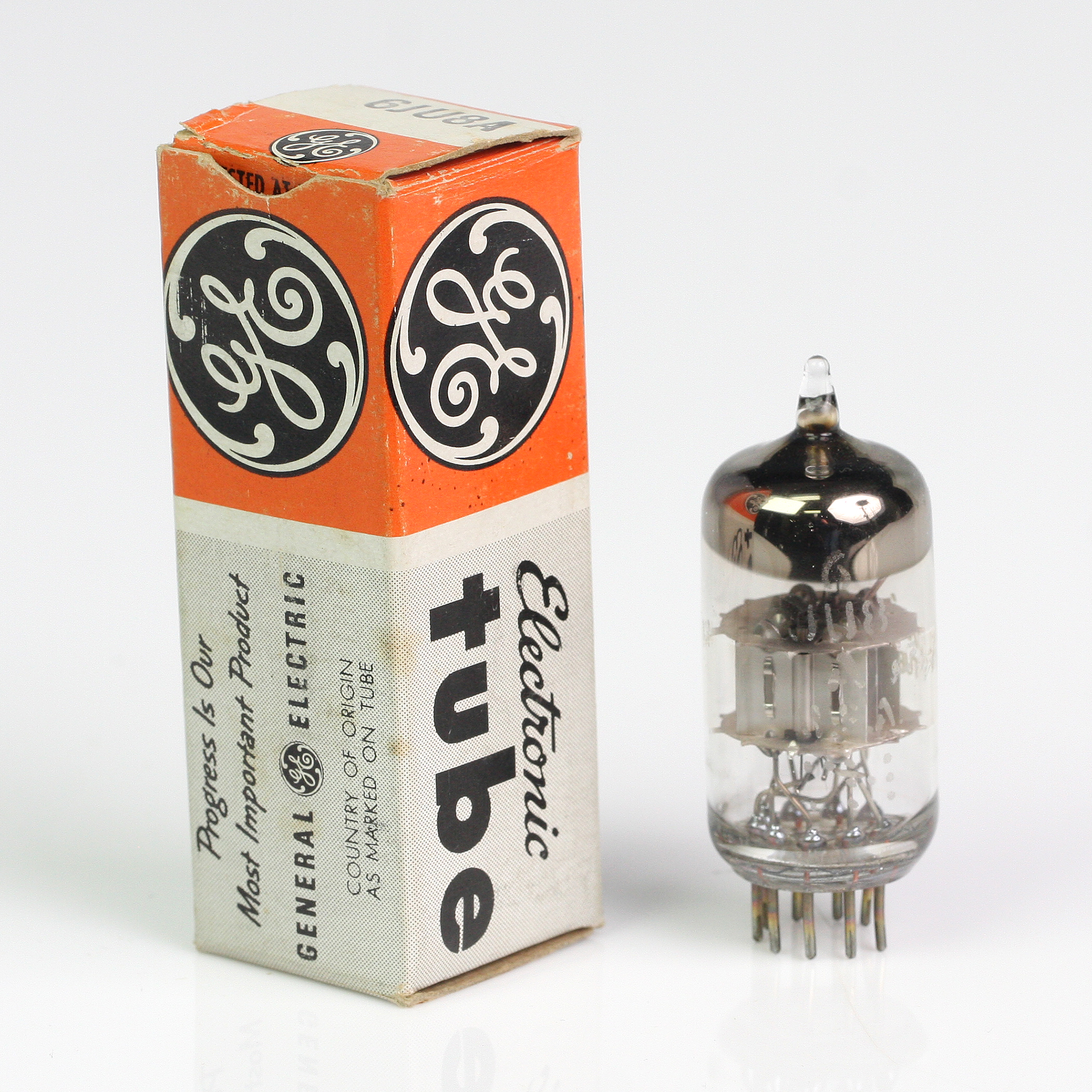

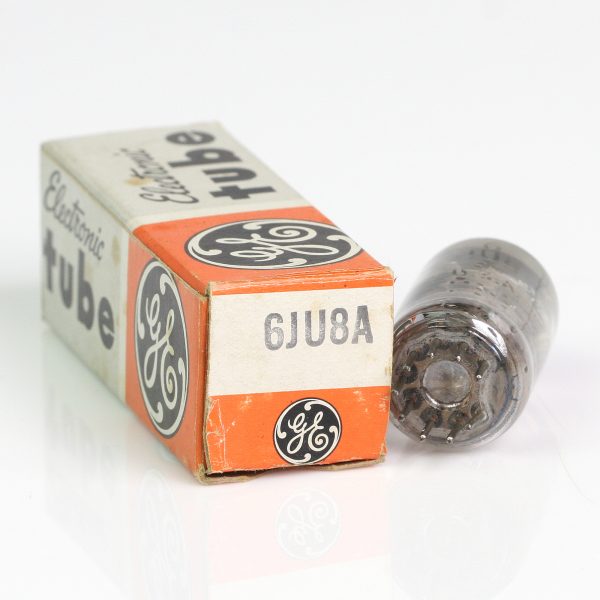

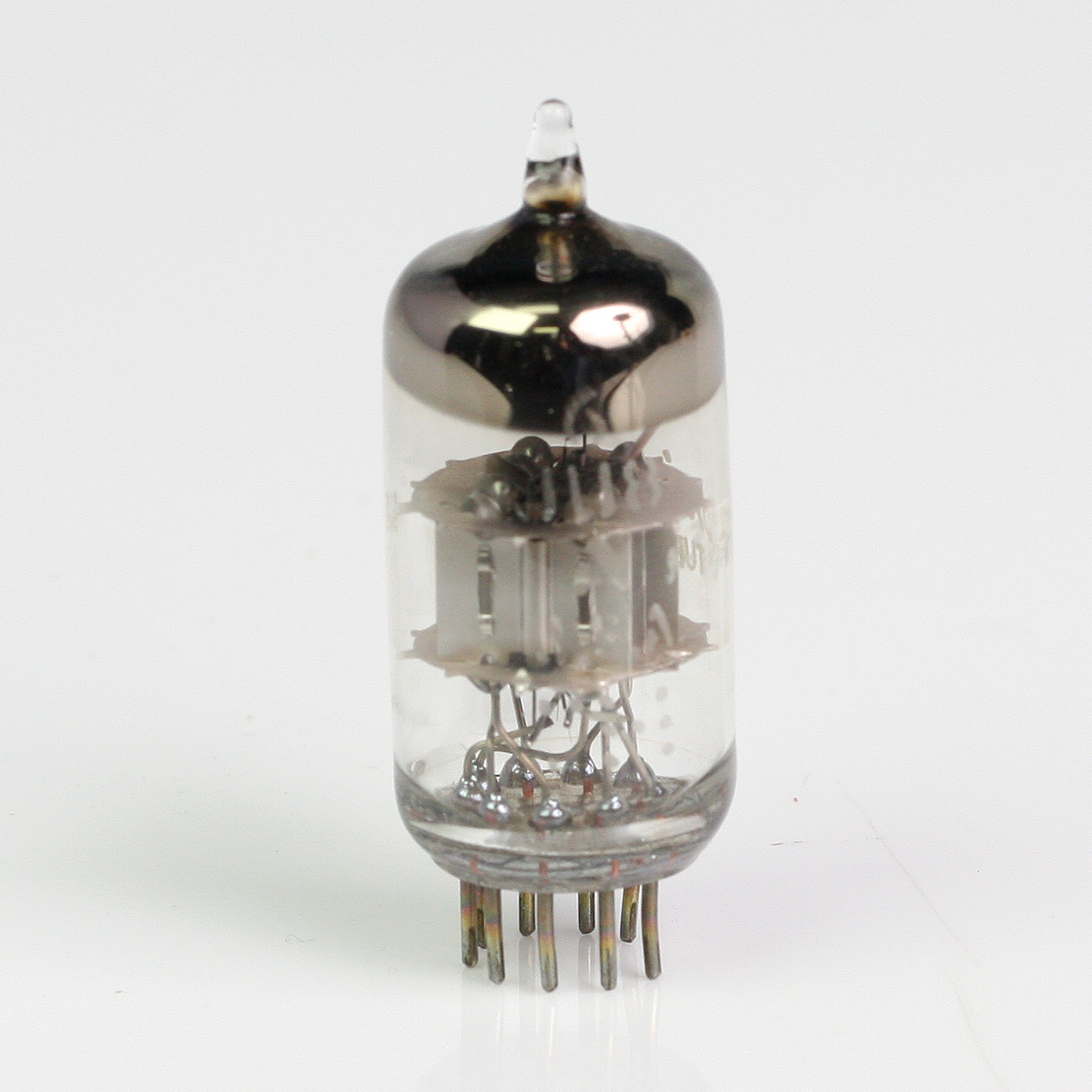

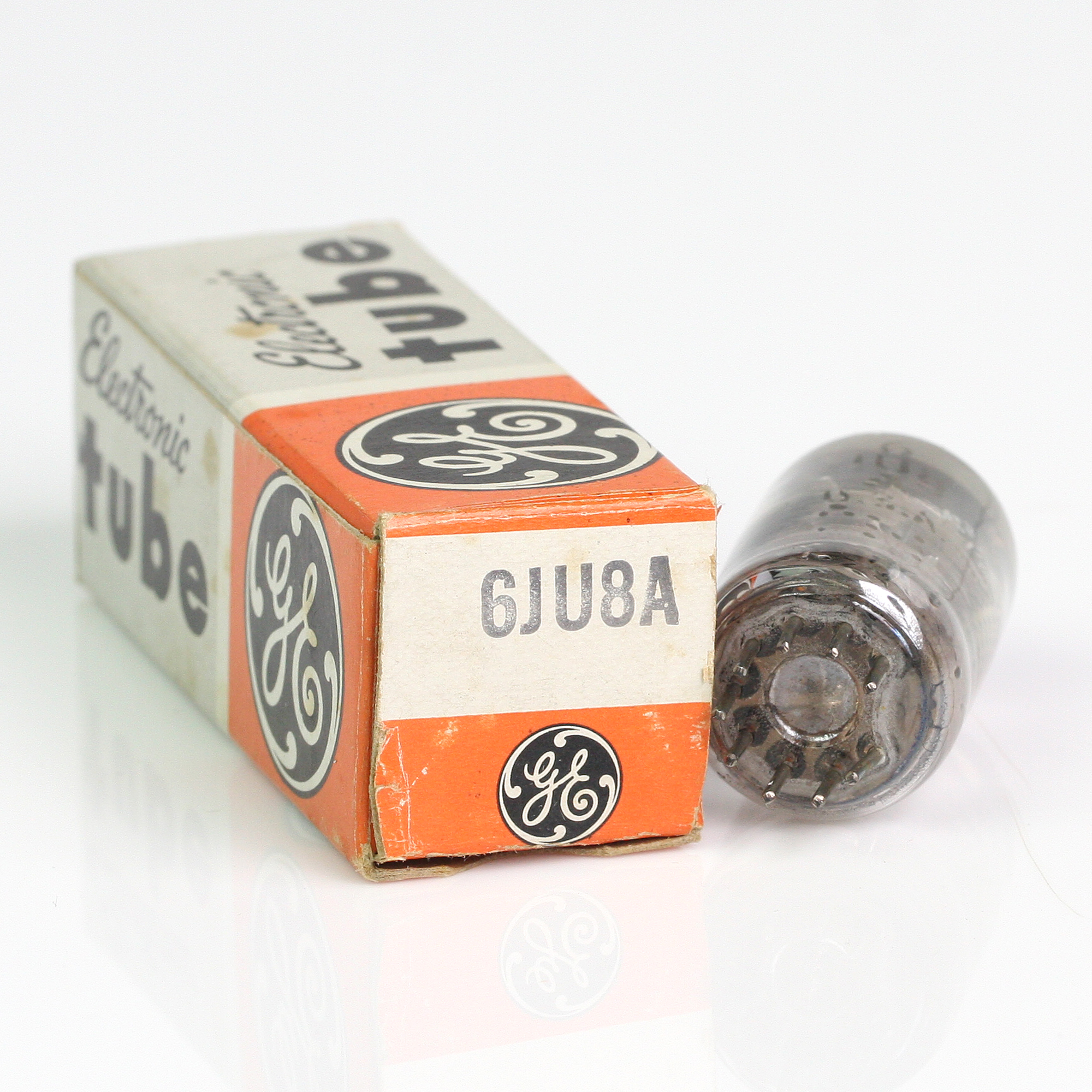

A Válvula de vácuo 6JU8A da General Electric é um dispositivo eletrônico utilizado em várias aplicações, especialmente em circuitos de rádio e televisão. Abaixo, forneço uma descrição detalhada das suas características principais, especificações elétricas e aplicações típicas, com base em informações comuns encontradas em manuais técnicos.
Descrição Geral
O 6JU8A é uma vávula de vácuo heptodo (ou pentagrid converter) que contém múltiplas funções em um único invólucro. Esta vávula é utilizada principalmente em receptores de rádio como um conversor de frequência ou misturador, onde ele ajuda na conversão de frequências de sinal para uma frequência intermediária que pode ser amplificada e processada.
Características Técnicas
- Tipo: Heptodo (Pentagrid Converter)
- Configuração: Noval base (9 pinos)
- Aplicações: Conversores de frequência em receptores de rádio e televisão.
Especificações Elétricas
- Tensão de Aquecimento (Vh): 6.3V
- Corrente de Aquecimento (Ih): 0.45A
- Tensão de Placa (Va): 250V
- Tensão de Grade (Vg2 e Vg4): 100V (típica)
- Corrente de Placa (Ia): 2.5mA
- Corrente de Grade (Ig2 e Ig4): 4.2mA
- Ganho de Conversão: Depende da aplicação e do circuito
Pinos e Conexões
- Pino 1: Grade 1
- Pino 2: Grade 3
- Pino 3: Catodo
- Pino 4: Filamento
- Pino 5: Filamento
- Pino 6: Placa
- Pino 7: Grade 5
- Pino 8: Grade 2 e Grade 4
- Pino 9: Grade 1
Curvas Características
As curvas características do 6JU8A mostram a relação entre a corrente de placa e a tensão de placa para várias tensões de grade. Essas curvas são essenciais para o design de circuitos, permitindo a escolha de pontos de operação ideais para diferentes aplicações.
Aplicações Típicas
- Receptores de Rádio: Utilizado como conversor de frequência, onde mistura o sinal de entrada com uma frequência local para produzir uma frequência intermediária.
- Televisores: Utilizado em circuitos de conversão de sinal.
- Osciladores e Misturadores: Em sistemas de rádio frequência, para mistura e conversão de sinais.
Manutenção e Substituição
- Vida Útil: A vida útil do 6JU8A pode variar conforme a aplicação e as condições de operação, mas geralmente é bastante longa.
- Substituição: Ao substituir o tubo, é importante utilizar um componente de qualidade equivalente para garantir o desempenho ideal do circuito.
