RCA-6K7, 6K7GT
Pentodo
TUNG-SOL
PENTODO
- CÁTODO UNIPOTENCIAL REVESTIDO
- AQUECEDOR: 6,3 VOLTS, 300 mA (AC OU DC)
- QUALQUER POSIÇÃO DE MONTAGEM
- CAPA METÁLICA

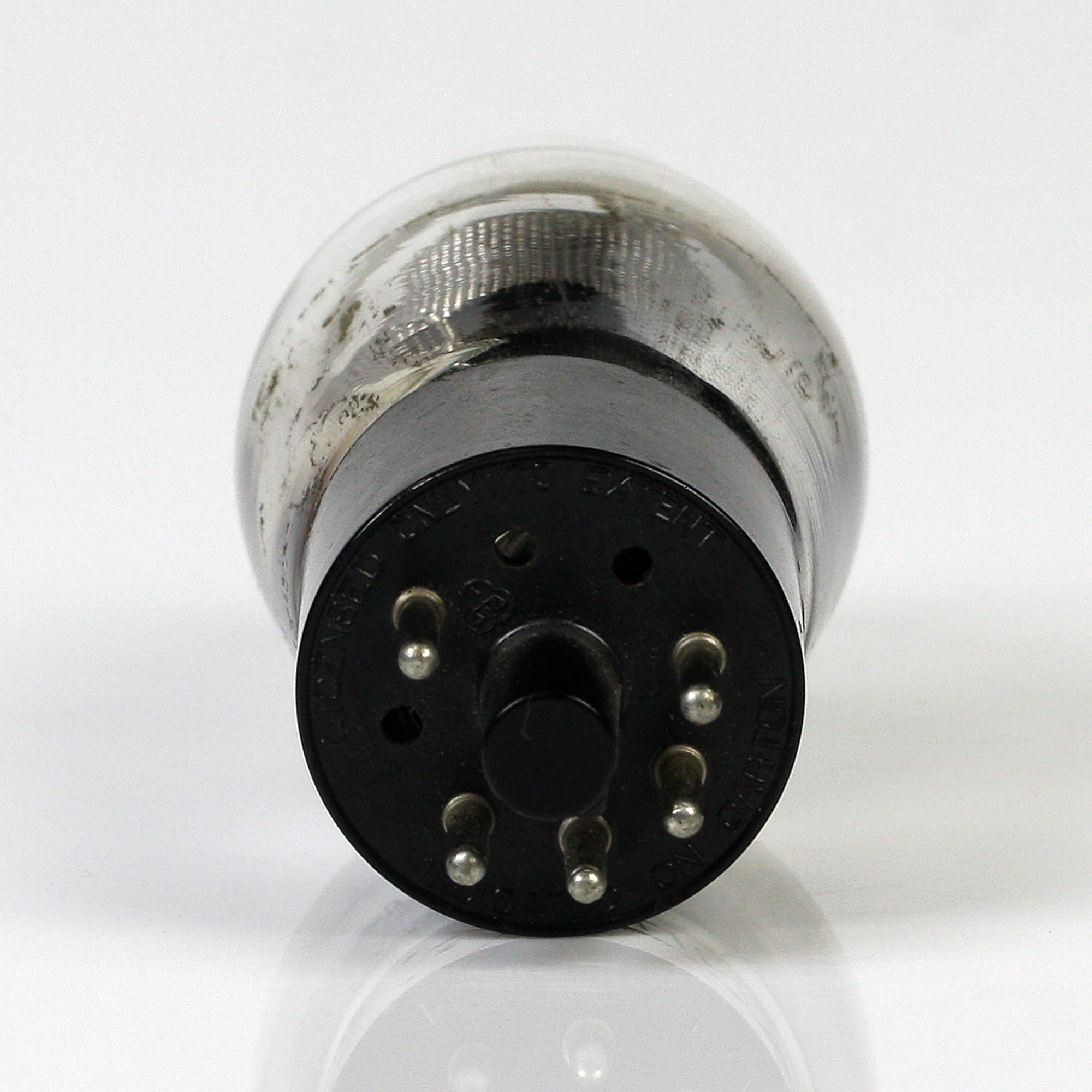

VISÃO INFERIOR
- PEQUENO OCTAL
- CONECTOR METÁLICO

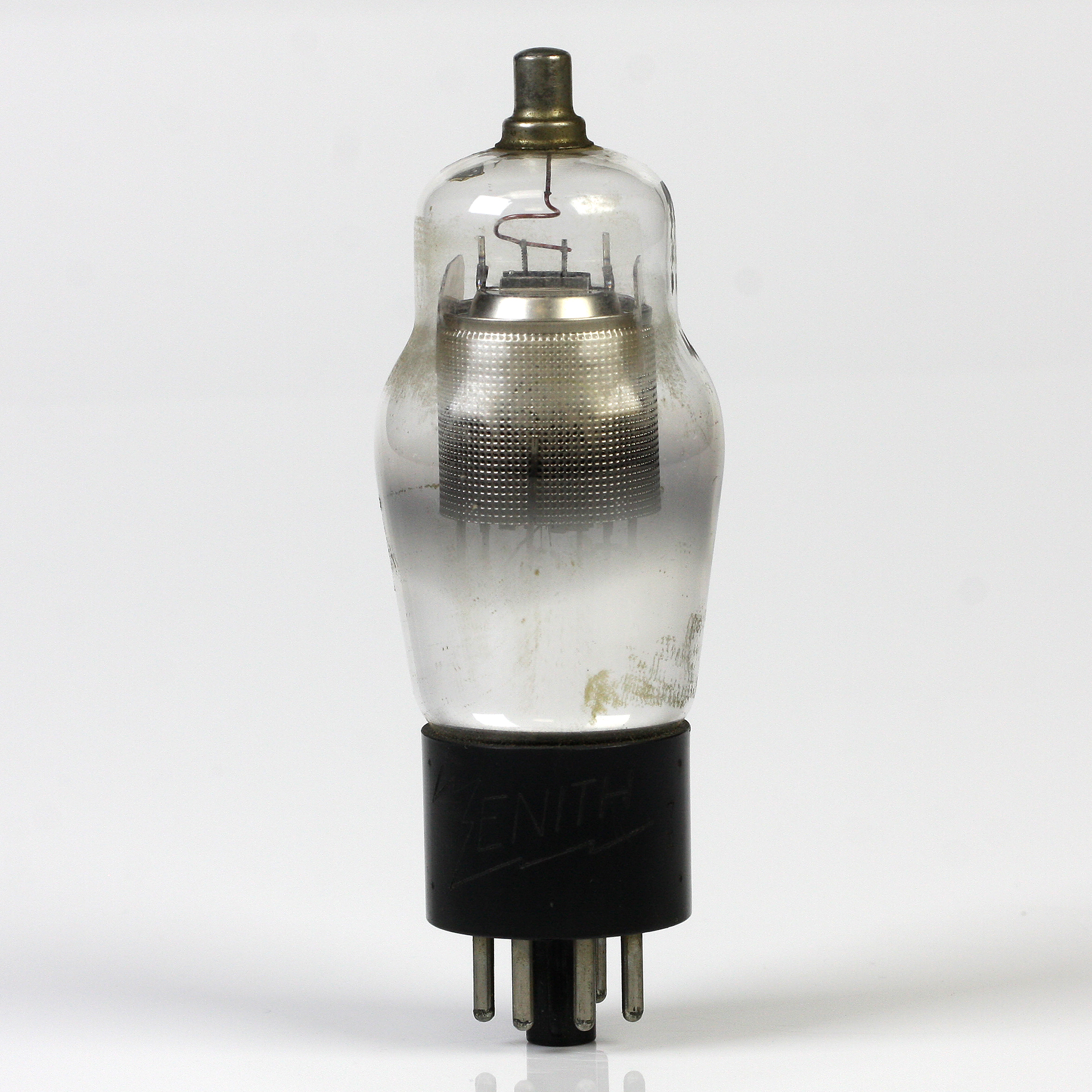

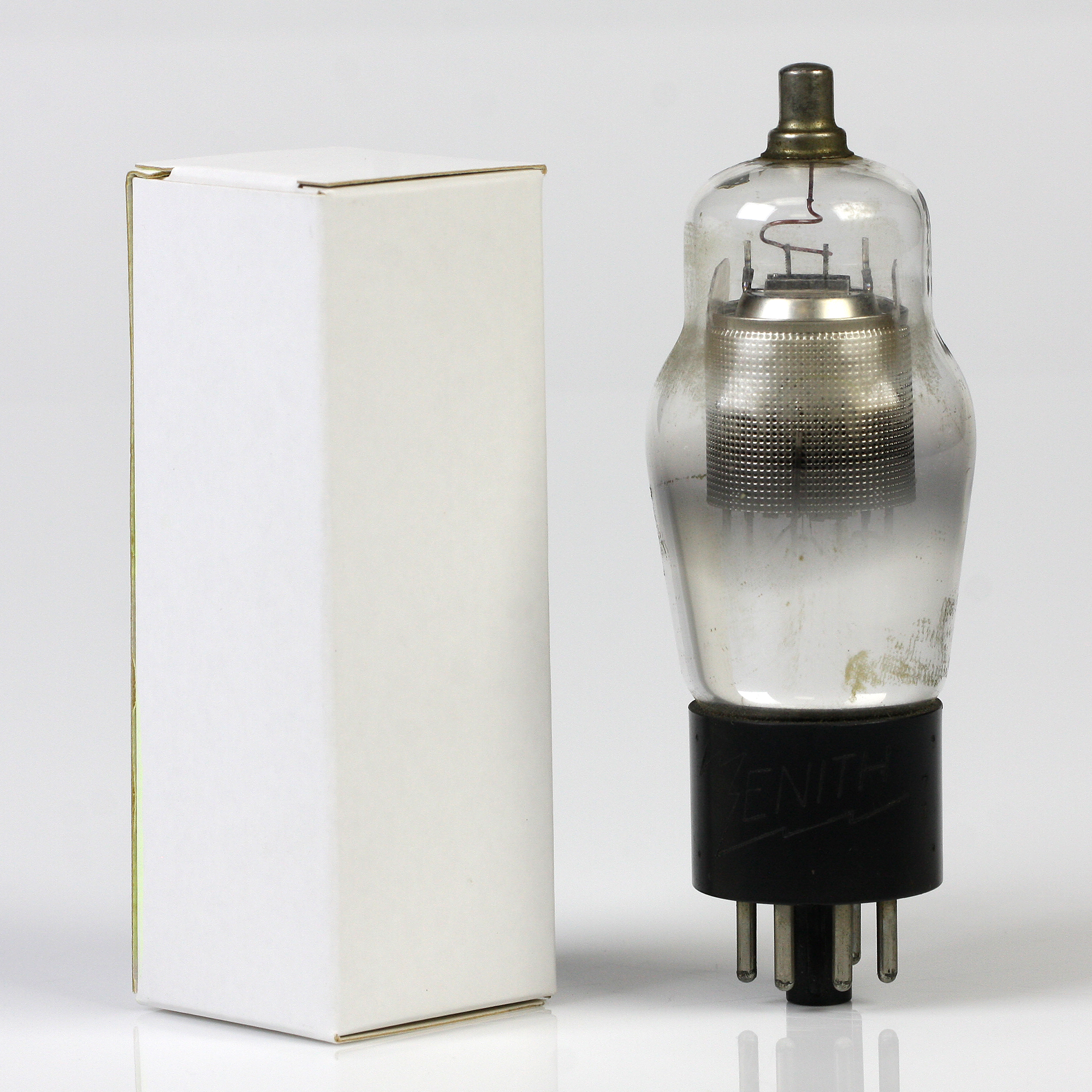

O 6K7, 6K7GT é um pentodo de ganho variável em construção octal (metal/vidro). Ele é adequado para uso com AVC em amplificadores de RF e IF, minimizando a modulação cruzada.
Capacitâncias Diretas Entre Eletrodos
| Capacitância Direta Entre Eletrodos | Valor Máx. |
|---|---|
| Grelha para Placa (G-P) | 0,005 pF |
| Entrada: G1 para (H+K+G2+G3+S+IS) | 4,6 pF |
| Saída: P para (H+K+G2+G3+S+IS) | 12 pF |
Com escudo externo conectado ao cátodo.
Classificações
- Tensão do Aquecedor: 6,3 Volts
- Tensão Máxima do Aquecedor ao Cátodo: 50 Volts
- Tensão Máxima da Placa: 500 Volts
- Tensão Máxima da Grelha 2: 125 Volts
- Tensão Máxima de Alimentação da Grelha 2: 300 Volts
- Tensão Positiva Máxima da Grelha 1: 0 Volts
- Dissipação Máxima da Placa: 2,15 Watts
- Dissipação Máxima da Grelha 2: 0,35 Watts
Condições e Características Típicas de Operação
Classe A, Amplificador
| Parâmetro | 6K7 | 6K7GT | 6K7GT |
|---|---|---|---|
| Tensão do Aquecedor (Volts) | 6,3 | 6,3 | 6,3 |
| Corrente do Aquecedor (mA) | 500 | 300 | 300 |
| Tensão da Placa (Volts) | 100 | 250 | 250 |
| Tensão da Grelha 2 (Volts) | 100 | 100 | 125 |
| Tensão da Grelha 1 (Volts) | -1 | -3 | -3 |
| Resistência da Placa (MΩ) | 0,15 | 0,8 | 0,6 |
| Transcondutância (µmhos) | 1650 | 1650 | 1650 |
| Corrente da Placa (mA) | 9,5 | 7 | 10,5 |
| Corrente da Grelha 2 (mA) | 2,7 | 1,7 | 2,6 |
| Tensão da Grelha 4 (Volts) | -58,0 | -52,5 | – |
INSTALAÇÃO
Os pinos da base do 6K7 e 6K7GT se encaixam no soquete octal padrão que pode ser instalado para segurar o tubo em qualquer posição. Para operação do aquecedor e conexão do cátodo, consulte a instalação do tipo 6A8.
APLICAÇÃO
Como um misturador em circuitos super-heteródinos, o 6K7 pode misturar a entrada de um oscilador externo com a frequência de entrada de rádio para fornecer a frequência intermediária desejada. Para este serviço, as informações de design são fornecidas nas CARACTERÍSTICAS.
Como amplificador de radiofrequência ou frequência intermediária, o 6K7 deve ser operado conforme mostrado nas CARACTERÍSTICAS. Nesta aplicação, o 6K7 tem a vantagem de que a polarização AVC pode ser aplicada tanto à Grelha Nº 1 quanto à Grelha Nº 3. Com a polarização AVC aplicada às duas grelhas, uma pequena mudança na tensão AVC produz uma grande mudança no ganho proporcionado pelo tubo. Por esta razão, o 6K7 como amplificador RF ou IF fornece uma característica AVC mais plana do que um pentodo convencional.
