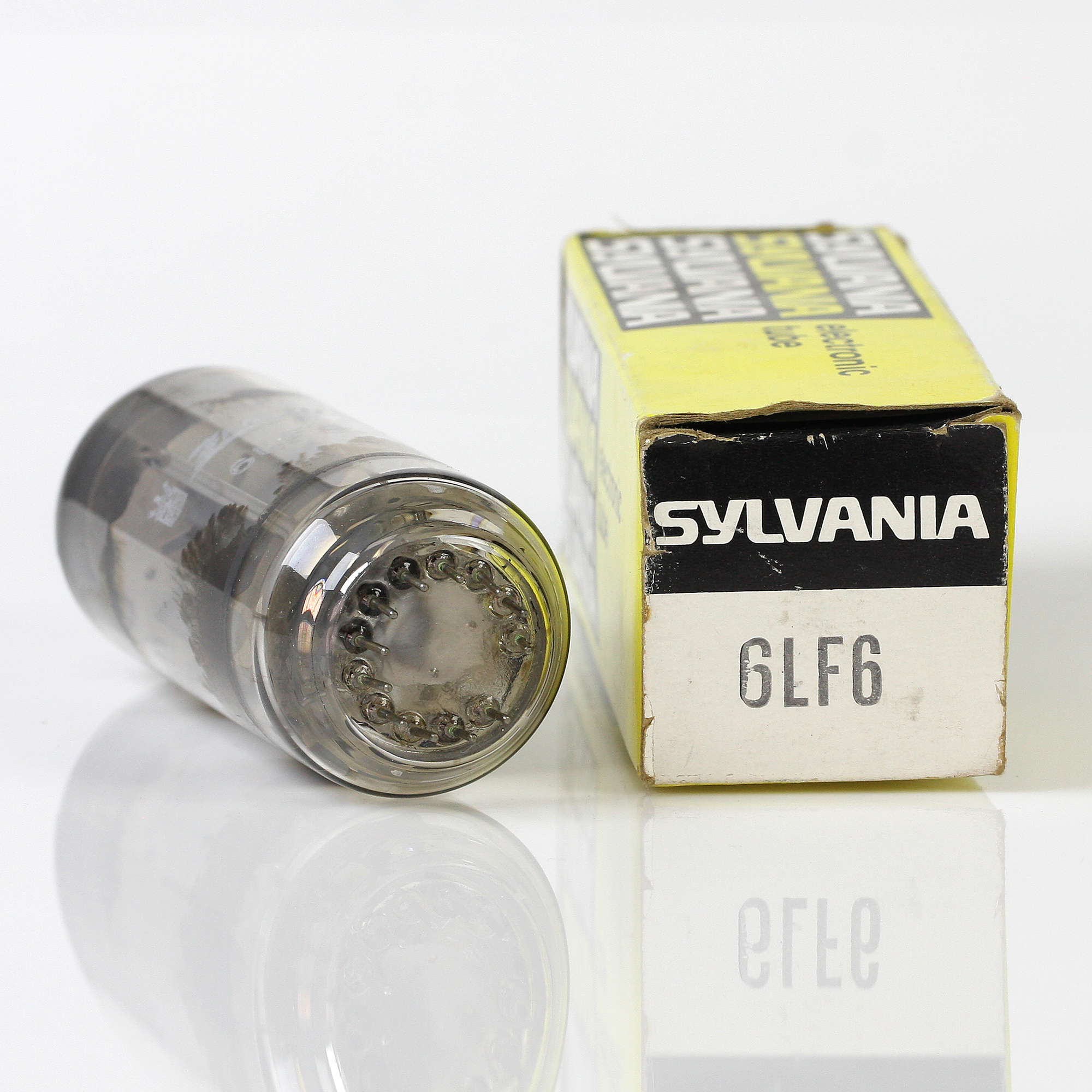

Tubo de Potência de Feixe 6LF6/6LX6
Tipo duodecar usado como amplificador de deflexão horizontal em receptores de televisão colorida. Requer soquete duodecar de 12 contatos. O tipo 20LF6 é idêntico ao tipo 6LF6/6LX6 exceto pelas classificações do aquecedor.
| 6LF6/6LX6 | 20LF6 |
|---|---|
| Tensão do Aquecedor (ac/dc) | 6.3V |
| Corrente do Aquecedor | 2.0A |
| Tensão Pico Catodo-Aquecedor | +275V máx. |
Amplificador Classe A
Características:
- Tensão da Placa: 50V
- Tensão da Grade No.3 (Grade Supressora): 0V
- Tensão da Grade No.2 (Grade de Tela): 175V
- Tensão da Grade No.1 (Grade de Controle): -10V
- Corrente da Placa: 800mA
- Corrente da Grade No.2: 45mA
Amplificador de Deflexão Horizontal
Para operação em um sistema de 525 linhas e 30 quadros
Valores Máximos (Projeto):
- Tensão da Placa: 890V
- Tensão de Pulso Positivo de Pico na Placa: 8000V
- Dissipação da Placa: 40W
- Tensão da Grade No.3: 50V
- Tensão da Grade No.2: 275V
- Entrada da Grade No.2: 9W
- Resistência do Circuito das Placas de Feixe: 10000Ω
- Tensão de Pulso Negativo de Pico na Grade: 550V
- Temperatura do Bulbo: 300ºC
- A duração do pulso não deve exceder 22% de um ciclo de varredura horizontal (18 microssegundos).
