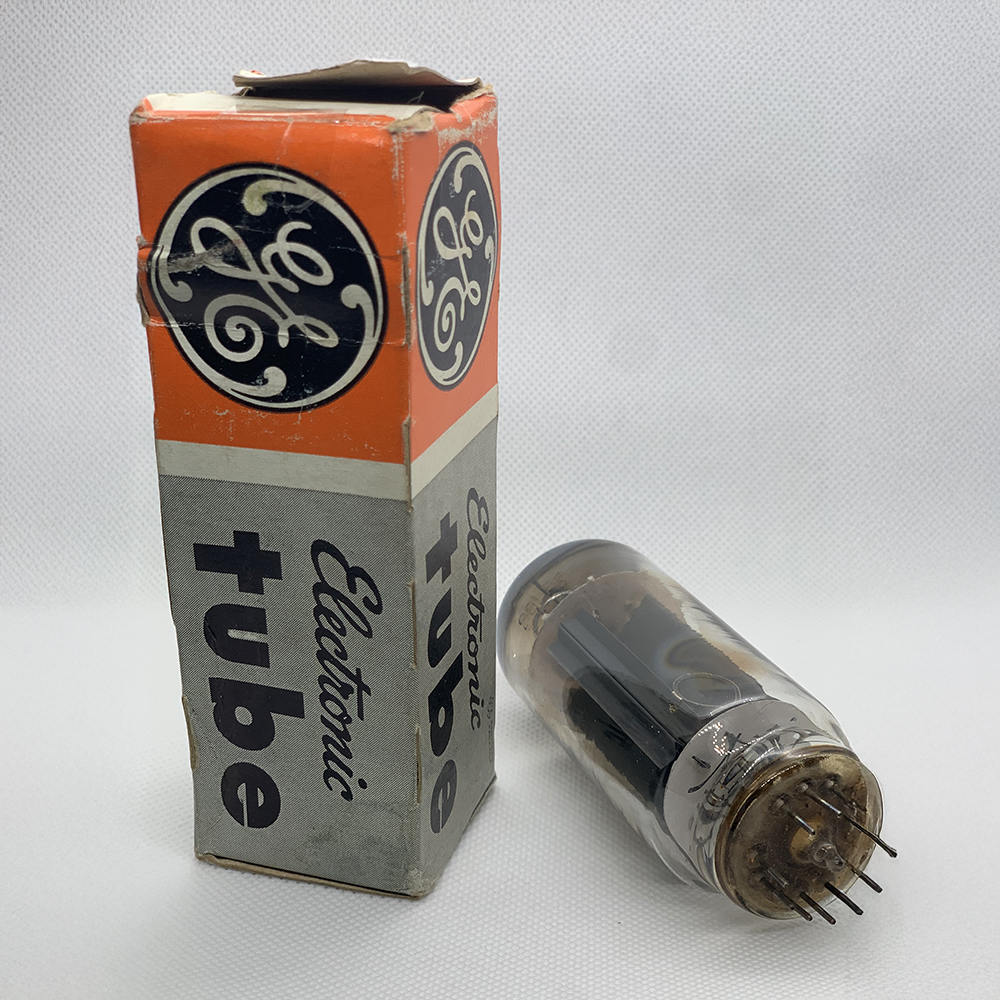

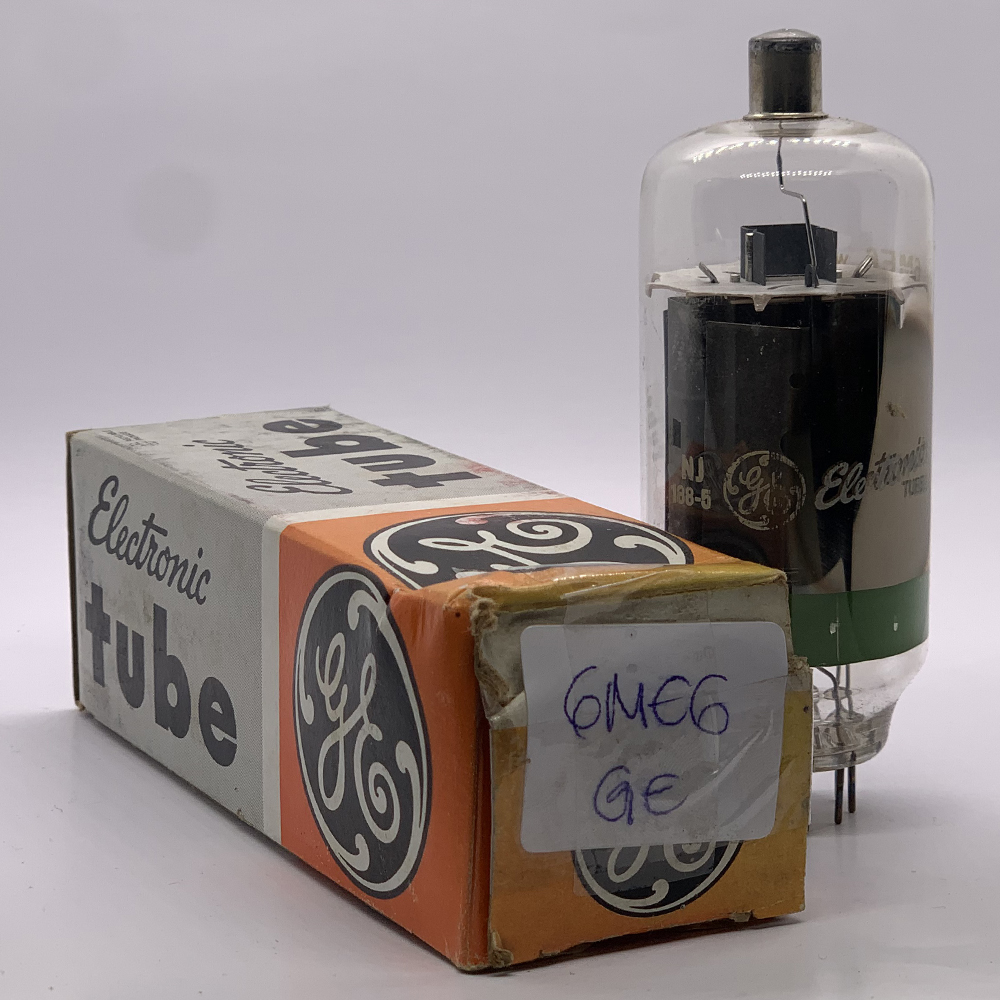

VÁLVULA 6ME6 – FICHA TÉCNICA COMPLETA
Introdução
A 6ME6 é uma válvula do tipo pentodo de feixe dirigido (beam power pentode), projetada originalmente para uso em etapas de deflexão horizontal (linha) em televisores.
Trata-se de uma válvula de alta dissipação de placa e capacidade de corrente elevada, capaz de operar com tensões de até 750 V, oferecendo alto rendimento e robustez em serviço contínuo.
Por suas características elétricas, a 6ME6 é frequentemente comparada e intercambiável com a 6JE6, 6LQ6 e 6MJ6, amplamente utilizadas em aplicações de varredura horizontal, moduladores de RF e transmissores de baixa potência.
Características Gerais
| Parâmetro | Valor Típico |
|---|---|
| Tipo | Pentodo de feixe dirigido (beam power) |
| Base | Novar (9 pinos grandes) |
| Tensão de aquecimento (filamento) | 6,3 V |
| Corrente de aquecimento | 2,85 A |
| Tensão máxima de placa (anodo) | 750 V |
| Tensão máxima de tela (G₂) | 200 V |
| Corrente máxima de placa | 275 mA |
| Corrente máxima de tela | 40 mA |
| Dissipação máxima de placa | 35 W |
| Dissipação máxima de tela | 5 W |
| Tensão de grade de controle (G₁) típica | –42 V |
| Transcondutância (Gm) | 6.000 µmhos |
| Potência de saída (classe AB₁) | até 40 W |
| Tensão de corte (G₁) | –85 V |
Pinagem – Base Novar (9 pinos grandes)
-
G₁ (Grade de controle)
-
K (Cátodo)
-
H (Filamento)
-
H (Filamento)
-
G₂ (Grade de tela)
-
G₃ (Grade supressora – interna ao feixe)
-
Placa (Anodo)
-
NC (sem conexão)
-
Interna (conexão estrutural)

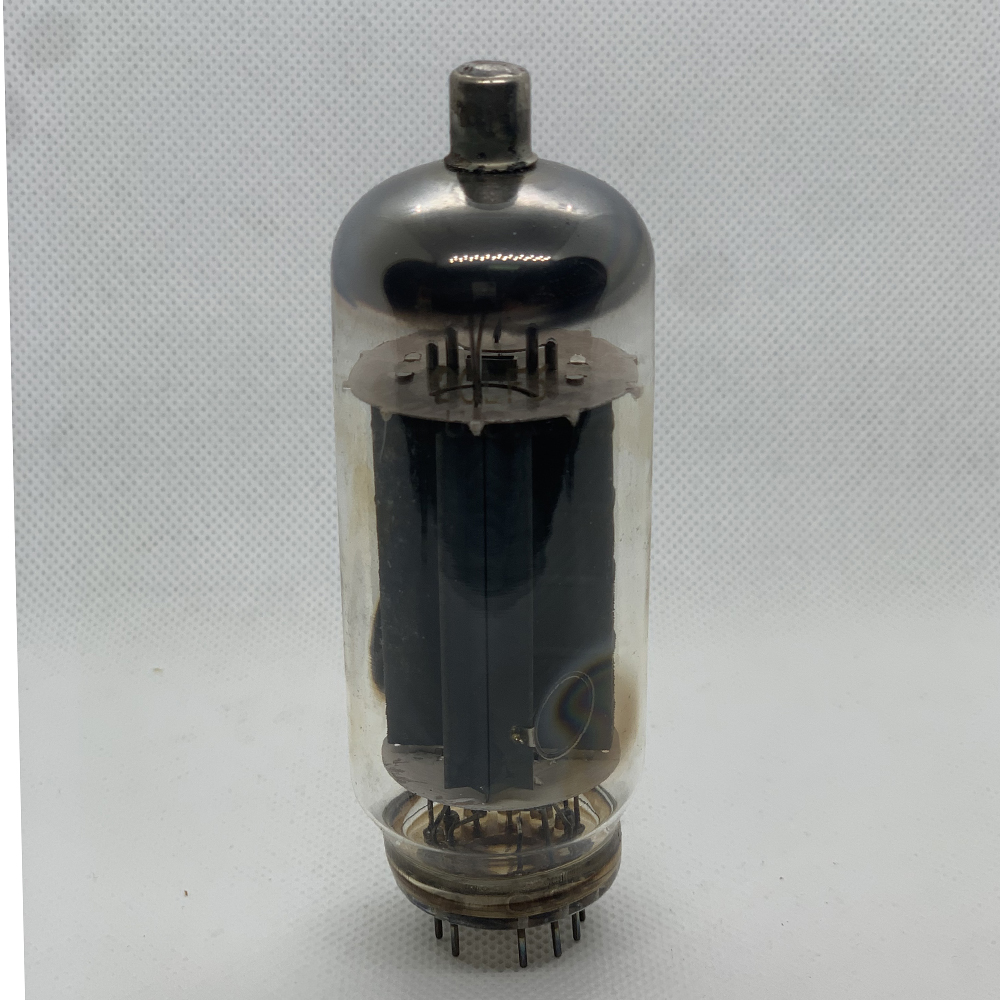

Observação: O topo da válvula contém o terminal de anodo (cap superior), característico dos tubos de varredura horizontal.
Aplicações
-
Etapas de deflexão horizontal em televisores e monitores CRT.
-
Amplificadores de RF e moduladores lineares (especialmente em transmissões amadoras).
-
Amplificadores de áudio de alta potência (Hi-Fi) com topologia push-pull classe AB.
-
Substituição compatível em transmissores valvulados e circuitos de varredura que utilizam 6JE6C ou 6LQ6.
Notas Técnicas
-
A 6ME6 possui estrutura robusta e pinos reforçados, adequada para operação em altas correntes de pico.
-
Recomenda-se uso com resistores de grade e limitadores de corrente de tela, devido às altas tensões envolvidas.
-
Deve ser instalada em soquete tipo Novar com isolamento para alta tensão.
-
O terminal de anodo no topo requer isolamento físico e blindagem apropriada.
-
Seu desempenho é superior em circuitos com alta demanda de potência e estabilidade térmica.
Resumo
A 6ME6 é uma válvula de alta potência e durabilidade, ideal para aplicações de deflexão horizontal, modulação e amplificação robusta.
Seu design de feixe dirigido oferece eficiência superior, baixa distorção e excelente resposta dinâmica, tornando-a uma escolha confiável para equipamentos profissionais e restaurações de televisores valvulados.
