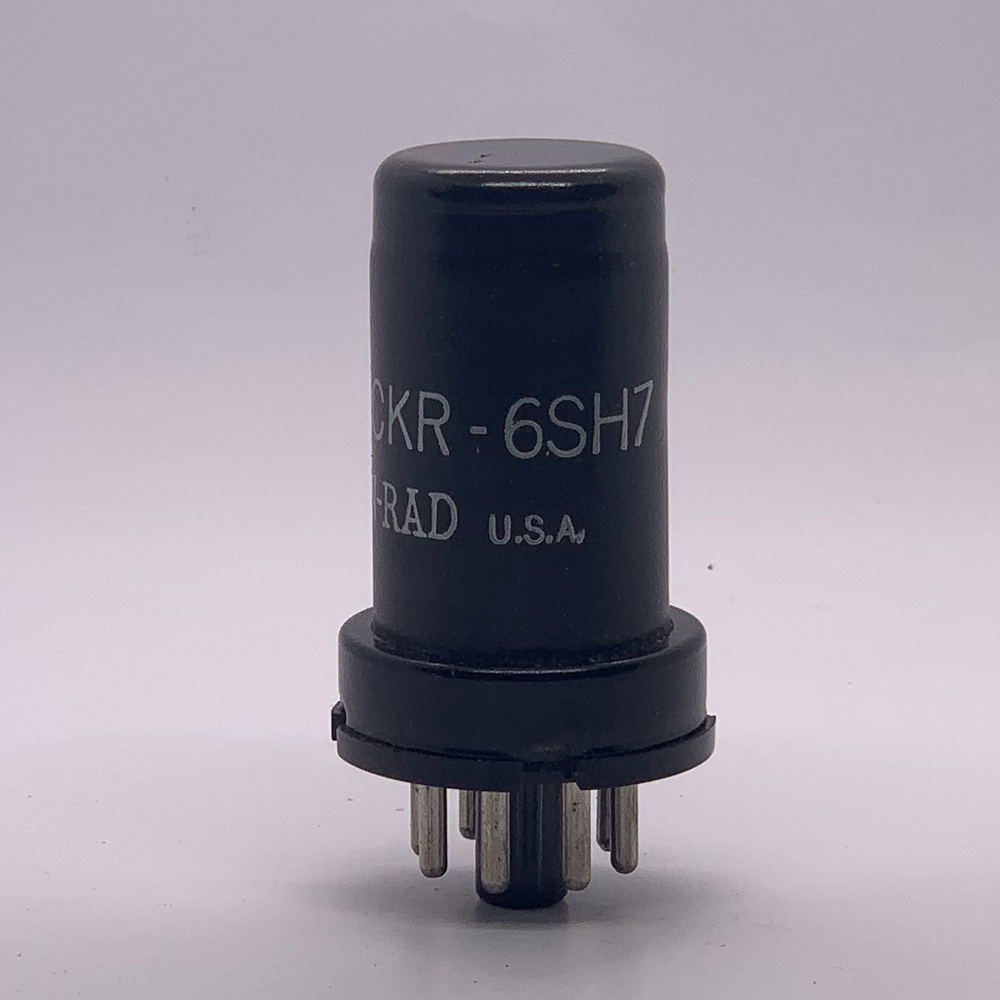

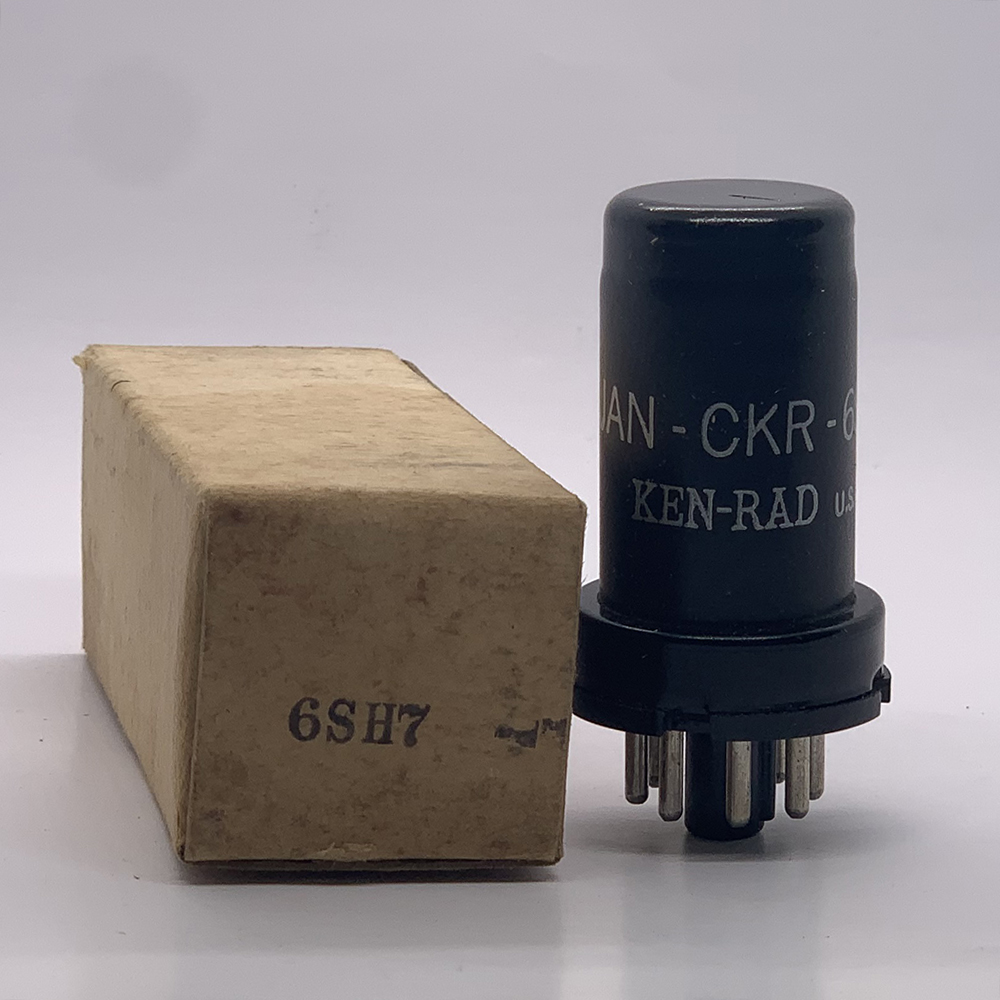

VÁLVULA 6SH7 – FICHA TÉCNICA COMPLETA
Introdução
A 6SH7 é uma válvula pentodo de alta amplificação (sharp-cutoff pentode) desenvolvida para uso em estágios de RF, FI e AF de receptores de rádio, transmissores e instrumentos eletrônicos.
Ela foi projetada como uma válvula de baixo ruído e alta estabilidade, sendo ideal para amplificação de pequenos sinais de alta frequência e pré-amplificação de áudio.
Seu desempenho combina alta transcondutância, boa linearidade e baixa microfonia, o que a tornou uma das válvulas preferidas em equipamentos profissionais e militares das décadas de 1940 e 1950.
A 6SH7 é, em essência, uma versão aprimorada da popular 6SJ7, oferecendo maior ganho, menor ruído e características mais estáveis.
Características Gerais
Parâmetro Valor Típico
Tipo Pentodo de alta amplificação (sharp-cutoff pentode)
Base Octal (8 pinos)
Tensão de aquecimento (filamento) 6,3 V
Corrente de aquecimento 0,3 A
Tensão máxima de placa (Va) 250 V
Tensão máxima de tela (G₂) 100 V
Corrente de placa (Ia) 3,0 mA
Corrente de tela (Ig2) 1,2 mA
Dissipação máxima de placa 2,5 W
Tensão de grade de controle (G₁) –2 V
Transcondutância (Gm) 2.000 µmhos
Fator de amplificação (µ) 40
Resistência interna (ra) 0,8 MΩ
Tipo de aquecimento Indireto
Tempo de aquecimento 10 s

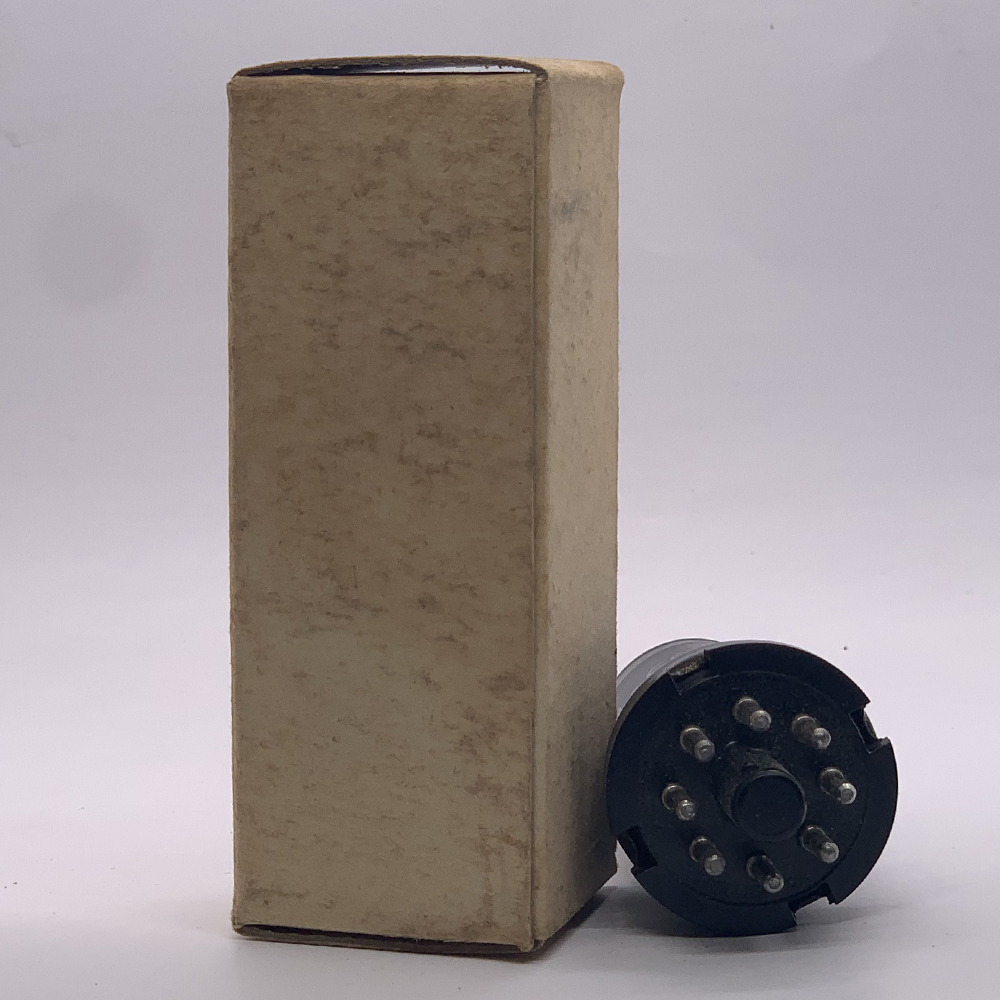

Pinagem – Base Octal (8 pinos)
Pino Função
1 Blindagem interna
2 Grade de controle (G₁)
3 Cátodo (K)
4 Filamento (H)
5 Filamento (H)
6 Grade de tela (G₂)
7 Placa (Anodo)
8 Grade de supressão (G₃) e cátodo interno (ligados internamente)
O filamento de 6,3 V / 0,3 A fornece aquecimento indireto, garantindo isolamento e baixo ruído.
O pino 1 é geralmente ligado à blindagem metálica do invólucro, usada para reduzir interferências externas.
Aplicações
Amplificação de RF e FI em rádios de comunicação e receptores super-heteródinos.
Pré-amplificação de áudio em equipamentos de som e instrumentos musicais.
Amplificação de sinais fracos em instrumentos de medição e circuitos laboratoriais.
Amplificadores de IF em receptores militares e de navegação.
Substituição direta da 6SJ7 em circuitos que exigem ganho superior e resposta mais linear.
Notas Técnicas
A 6SH7 oferece ganho cerca de 20% superior à 6SJ7, com menor ruído térmico e melhor estabilidade em altas frequências.
Pode ser operada como amplificadora de tensão, detector de áudio ou até mesmo como osciladora em pequenas montagens.
É altamente estável em operação contínua e apresenta baixa microfonia, sendo adequada para uso em equipamentos de precisão.
Para aplicações de RF, recomenda-se o uso de blindagem metálica externa conectada ao pino 1 (terra).
Em circuitos de áudio, oferece resposta clara e ampla faixa de frequências, sendo usada em pré-amplificadores de microfone e guitarra vintage.
Resumo
A 6SH7 é uma válvula pentodo de pequeno sinal com alta amplificação, baixo ruído e excelente estabilidade, utilizada em receptores, amplificadores e instrumentos de medição.
Sua versatilidade e confiabilidade fizeram dela uma escolha clássica em equipamentos de telecomunicações e áudio profissional, substituindo com vantagem a 6SJ7 em muitas aplicações.
Equivalentes e Substitutos
Modelo Diferença Principal
6SJ7 Antecessora direta, menor ganho e maior ruído
6AC7 Mesma classe, com características de RF mais elevadas
6SK7 Semi-variável (remote-cutoff pentode), usada em AGC
EF37A / CV511 Equivalente europeu, mesmas características elétricas
6J7 Tipo metálico com menor estabilidade térmica
EF86 / 6267 Pentodo de áudio de baixo ruído (substituição moderna em áudio)
Conclusão
A 6SH7 é uma válvula pentodo de alta amplificação e baixo ruído, ideal para amplificação de sinais fracos, estágios de RF, FI e pré-amplificadores de áudio.
Sua construção robusta, linearidade e confiabilidade a tornaram uma das válvulas preferidas de engenheiros de rádio e áudio da era clássica.
Até hoje, é amplamente valorizada em restaurações de rádios vintage, amplificadores de instrumentos e equipamentos de laboratório, pela sua pureza sonora e estabilidade elétrica.
