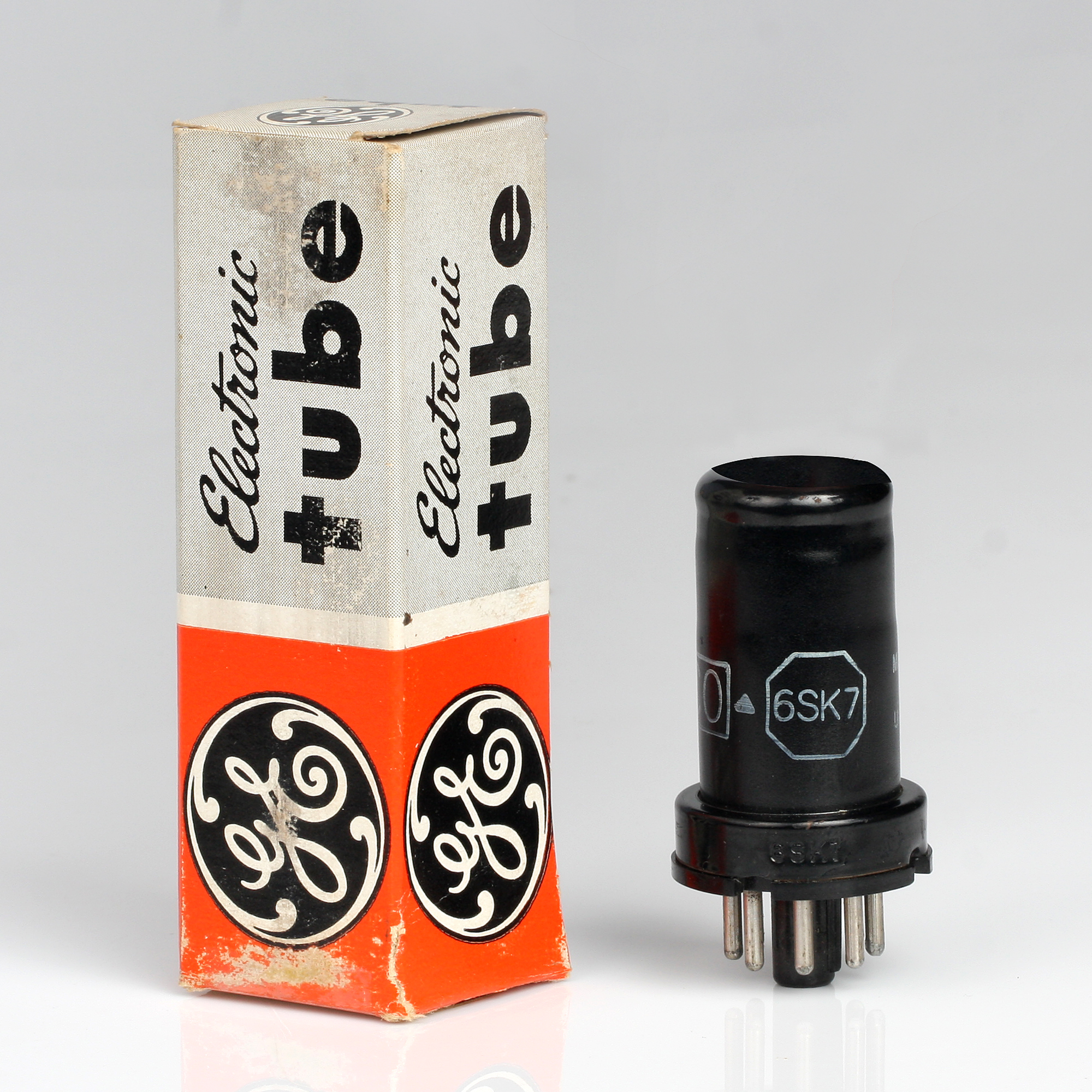

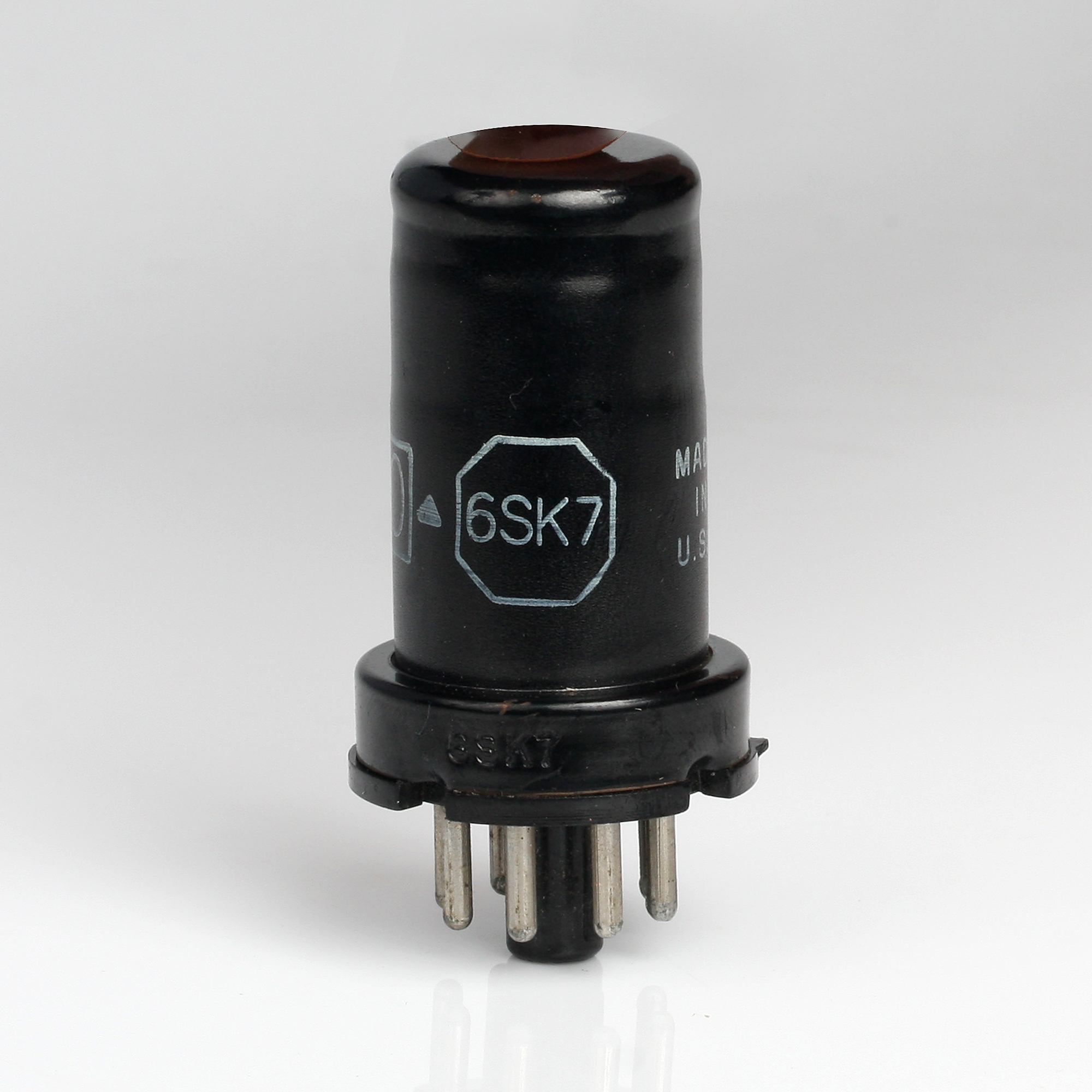

O 6SK7 é uma válvula eletrônico do tipo pentodo de alta frequência, produzido pela General Electric, amplamente utilizado em receptores de rádio e outros dispositivos de comunicação. Abaixo estão as especificações técnicas e características desta válvula:
Especificações Técnicas do 6SK7
- Tipo: Pentodo de alta frequência
- Aquecimento: Indireto
- Voltagem de aquecimento (Vh): 6.3V
- Corrente de aquecimento (Ah): 0.3A
- Tensão de placa (Va): Máxima de 250V
- Tensão da tela (Vs): Máxima de 100V
- Corrente de placa (Ia): 9mA
- Corrente da tela (Is): 2.5mA
- Transcondutância (gm): 1650 µmhos
- Fator de amplificação (μ): Não especificado diretamente para pentodos
Características Gerais
- Construção: Válvula termiônica com aquecimento indireto.
- Base: Octal (8 pinos)
- Aplicações Típicas: Utilizado principalmente em estágios de amplificação de RF e IF em receptores de rádio, televisão e outros equipamentos de comunicação.
- Equivalentes: 6SK7GT, 6SK7G

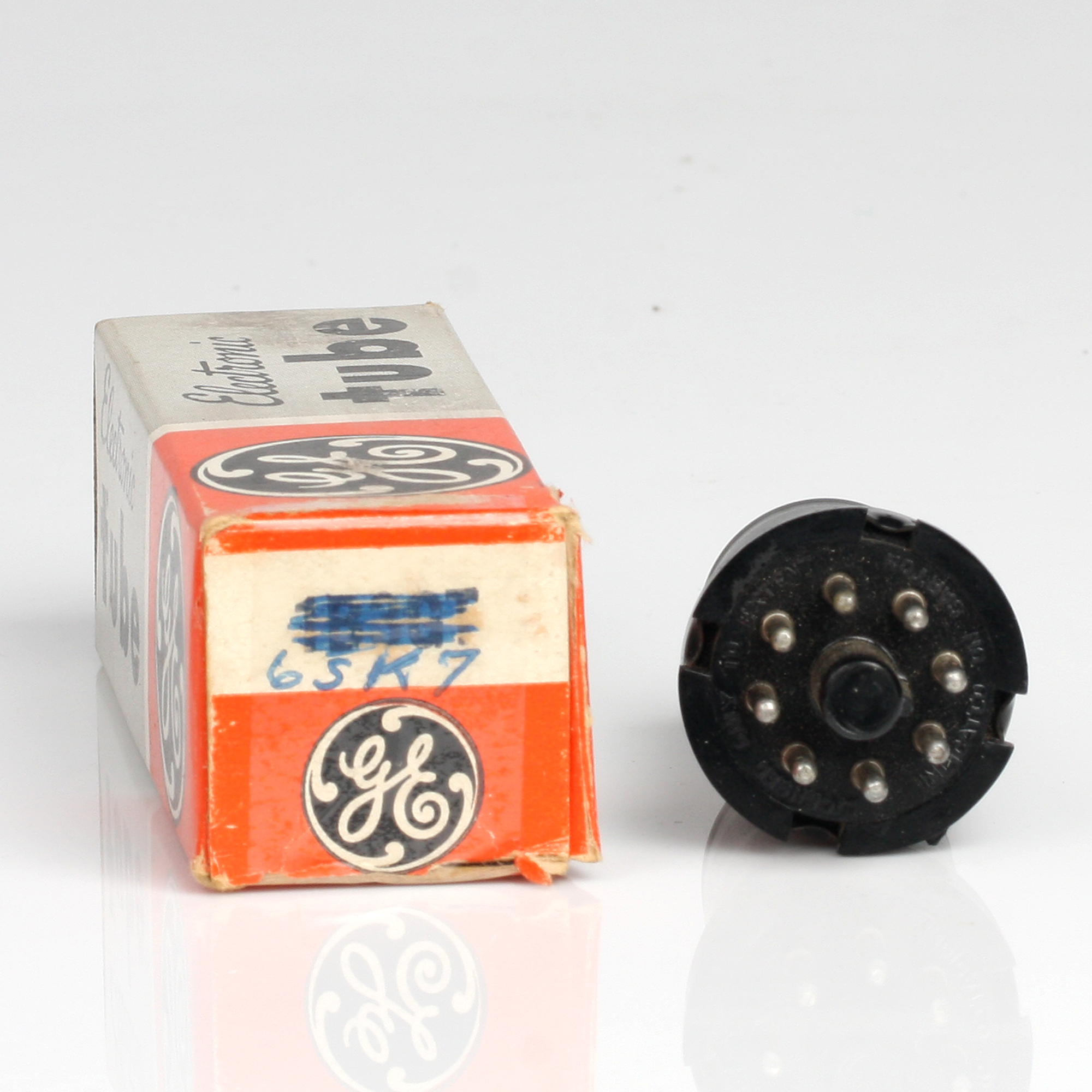

Pinagem do 6SK7
- Pino 1: Grelha supressora (G3)
- Pino 2: Filamento (F)
- Pino 3: Placa (P)
- Pino 4: Grelha de controle (G1)
- Pino 5: Não utilizado
- Pino 6: Grelha de tela (G2)
- Pino 7: Filamento (F)
- Pino 8: Cátodo (K) e blindagem interna
Considerações e Cuidados
- Manuseio Seguro: Devido às altas tensões envolvidas, é essencial manusear o 6SK7 com cuidado. Certifique-se de que o equipamento esteja desligado e descarregado antes de qualquer substituição ou manutenção.
- Substituição: Ao substituir um 6SK7, verifique a compatibilidade com o circuito e as especificações exigidas pelo fabricante do equipamento para garantir o funcionamento correto e seguro.
Notas Adicionais
- Durabilidade: A vida útil do 6SK7 pode variar dependendo das condições de operação e do ambiente. Manter o equipamento em bom estado de funcionamento e operar dentro das especificações recomendadas pode ajudar a prolongar a vida útil da válvula.
