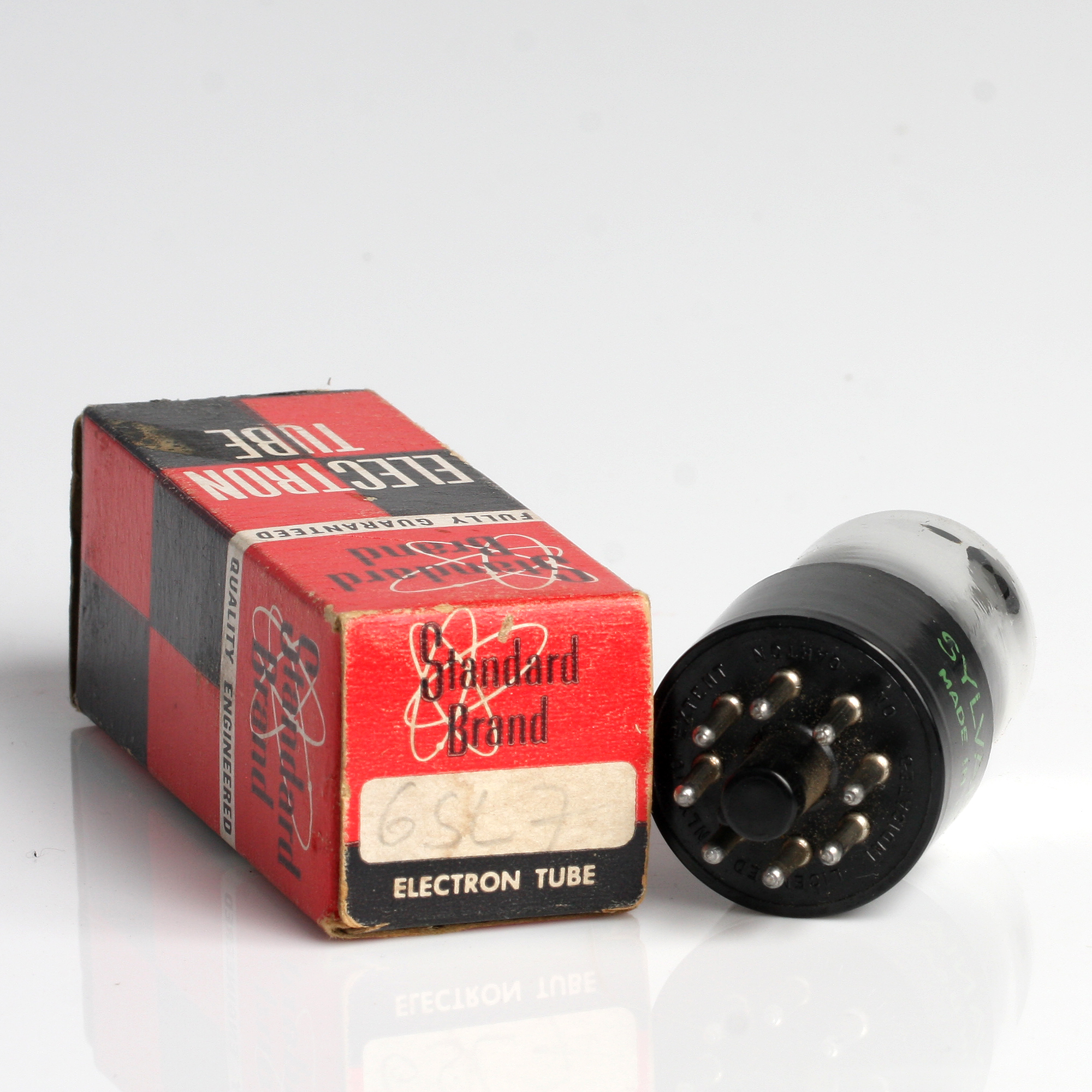

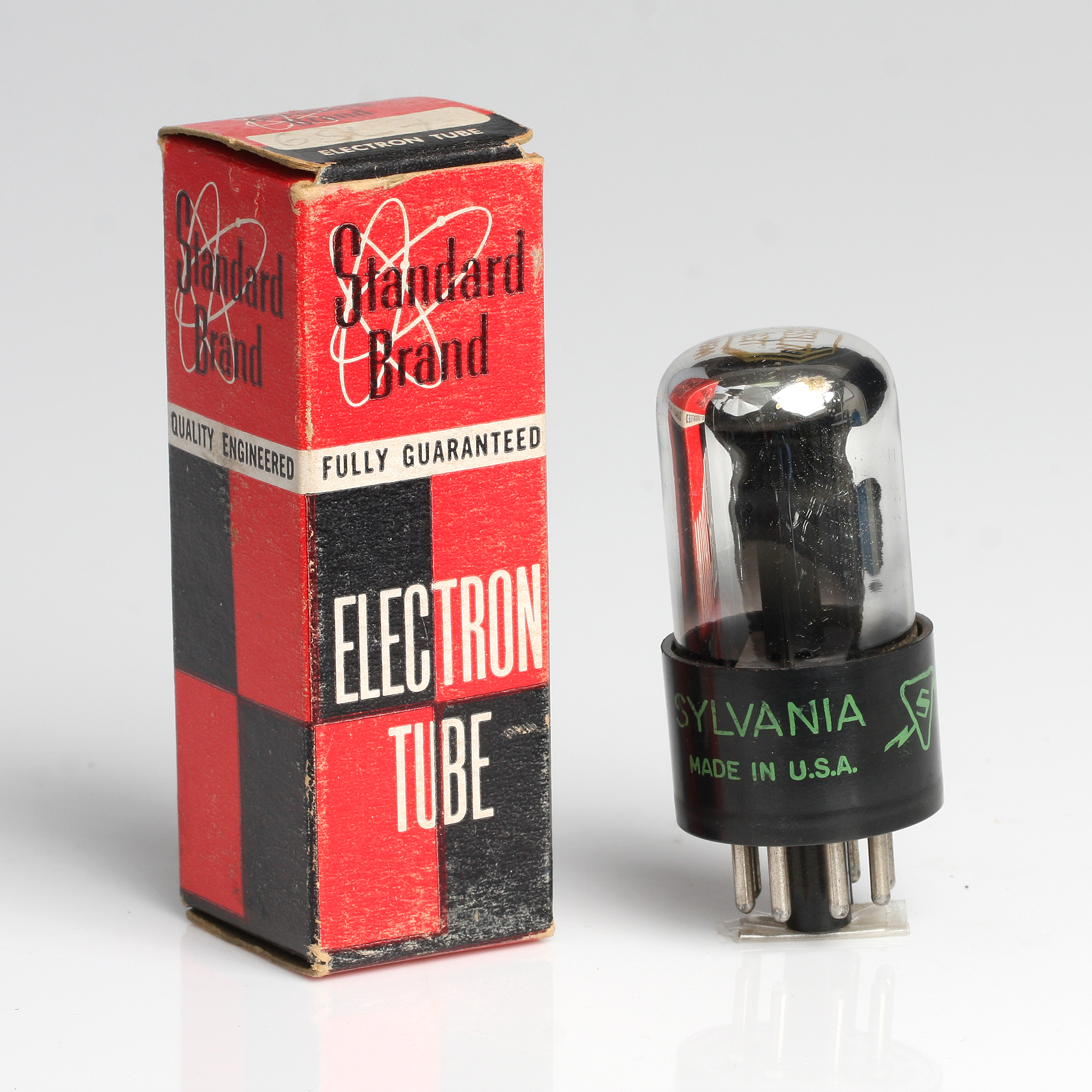

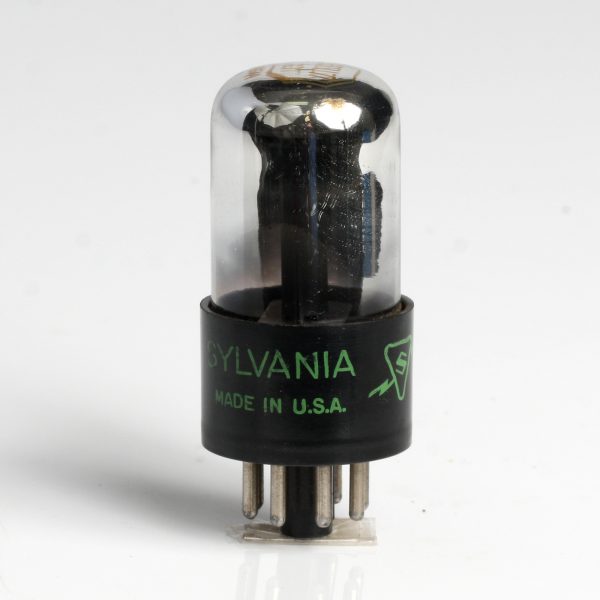

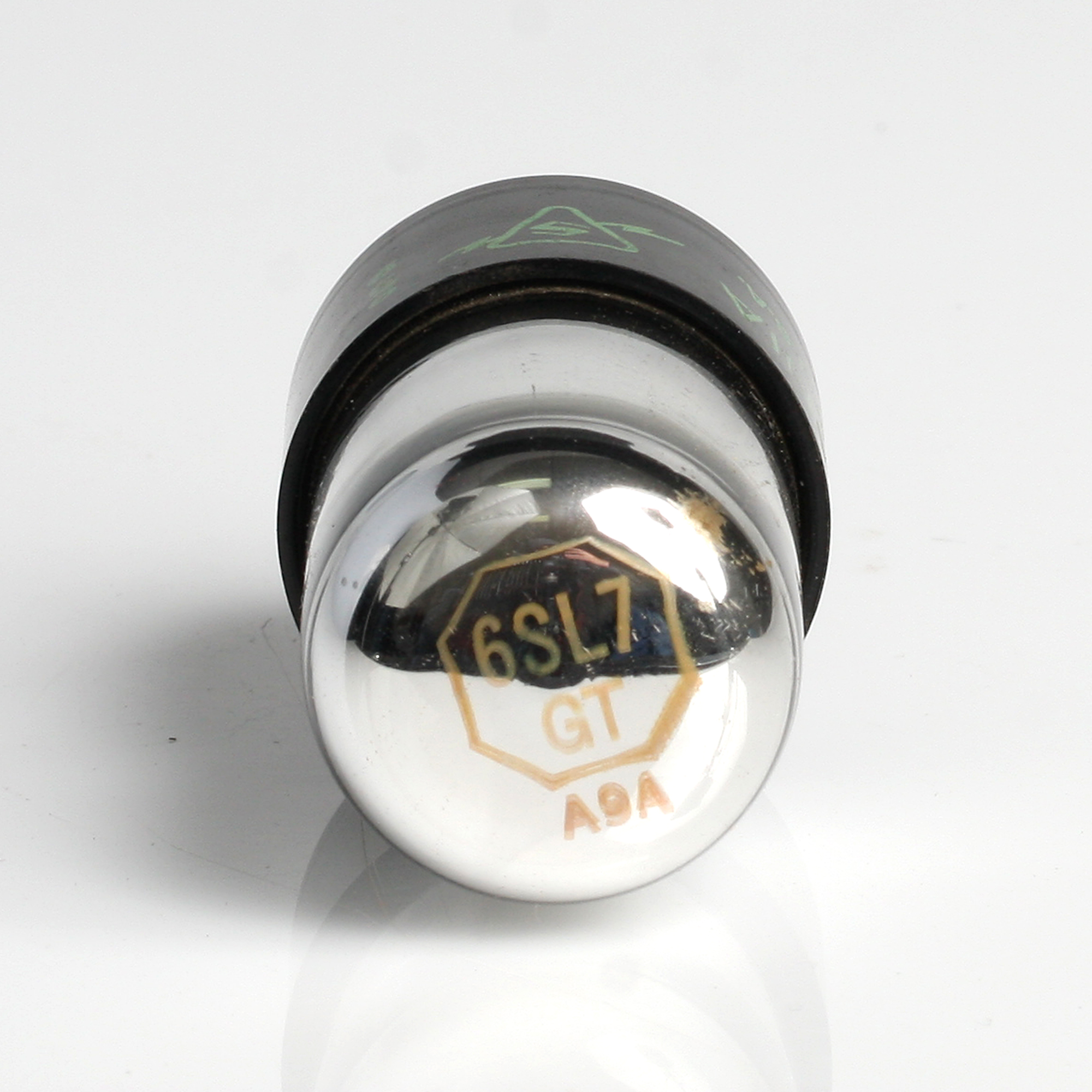

A válvula de vácuo 6SL7GT é um componente eletrônico utilizado em diversas aplicações de áudio e rádio frequência. É conhecido por suas excelentes características sonoras e é frequentemente utilizado em amplificadores de áudio de alta qualidade. Abaixo, forneço uma descrição detalhada e traduzida das principais características e especificações desse tubo com base em informações típicas encontradas em manuais técnicos.
Descrição Geral
O 6SL7GT é uma vávula duplo triodo de alto ganho, amplamente utilizado em circuitos de amplificação de áudio e pré-amplificadores. Ele é apreciado por sua capacidade de fornecer som quente e detalhado, sendo um componente favorito entre os entusiastas de áudio.
Características Técnicas
- Tipo: Duplo Triodo
- Configuração: Octal base (8 pinos)
- Aplicações: Amplificadores de áudio, pré-amplificadores, amplificadores de instrumentos musicais, circuitos de osciladores e moduladores de rádio.
Especificações Elétricas
- Tensão de Aquecimento (Vh): 6.3V
- Corrente de Aquecimento (Ih): 0.3A
- Tensão Anódica Máxima (Va): 300V
- Corrente de Placa (Ia): 0.9mA (por triodo)
- Ganho de Voltagem (µ): 70
- Resistência Interna (Ra): 44kΩ
- Capacitância de Entrada: Aproximadamente 2.5pF
- Capacitância de Saída: Aproximadamente 2.5pF
- Capacitância de Grade para Catodo: Aproximadamente 1.6pF
Pinos e Conexões
- Pino 1: Placa (Triodo 2)
- Pino 2: Grade (Triodo 2)
- Pino 3: Catodo (Triodo 2)
- Pino 4: Filamento
- Pino 5: Filamento
- Pino 6: Placa (Triodo 1)
- Pino 7: Grade (Triodo 1)
- Pino 8: Catodo (Triodo 1)
Curvas Características
As curvas características do 6SL7GT mostram a relação entre a corrente de placa e a tensão de placa para várias tensões de grade. Essas curvas são essenciais para o design de circuitos, permitindo a escolha de pontos de operação ideais para diferentes aplicações.
Aplicações Típicas
- Pré-amplificadores de Áudio: Utilizado para amplificar sinais de baixa amplitude antes da amplificação final.
- Amplificadores de Guitarra: Proporciona um som característico e caloroso, muito apreciado em amplificadores de válvula.
- Circuitos de Modulação e Oscilação: Utilizado em equipamentos de rádio frequência para geração e modulação de sinais.
Manutenção e Substituição
- Vida Útil: Dependendo da aplicação e das condições de operação, a vida útil do 6SL7GT pode variar, mas geralmente é bastante longa.
- Substituição: Ao substituir o tubo, é importante utilizar um componente de qualidade equivalente para garantir o desempenho ideal do circuito.
