Descrição do Produto

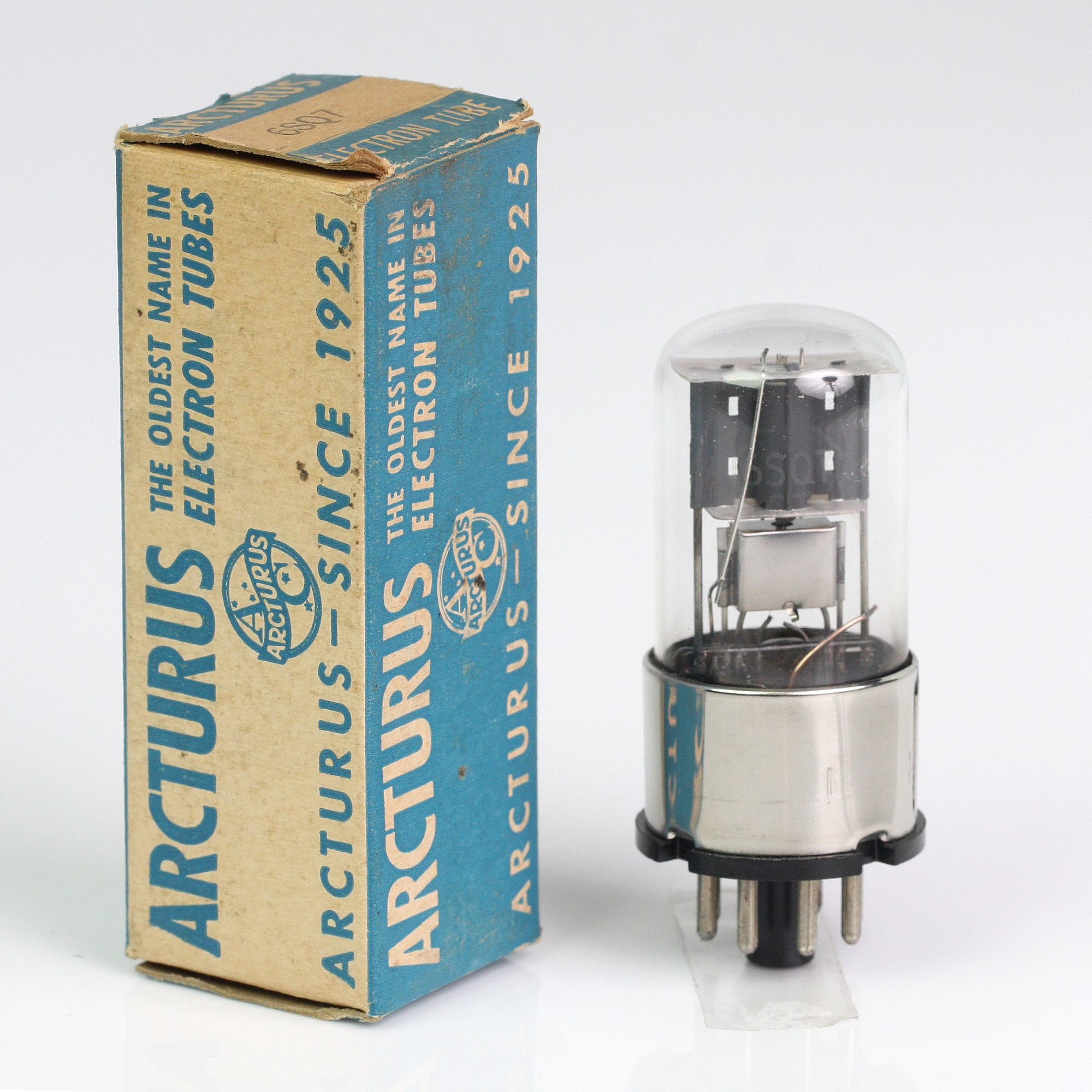

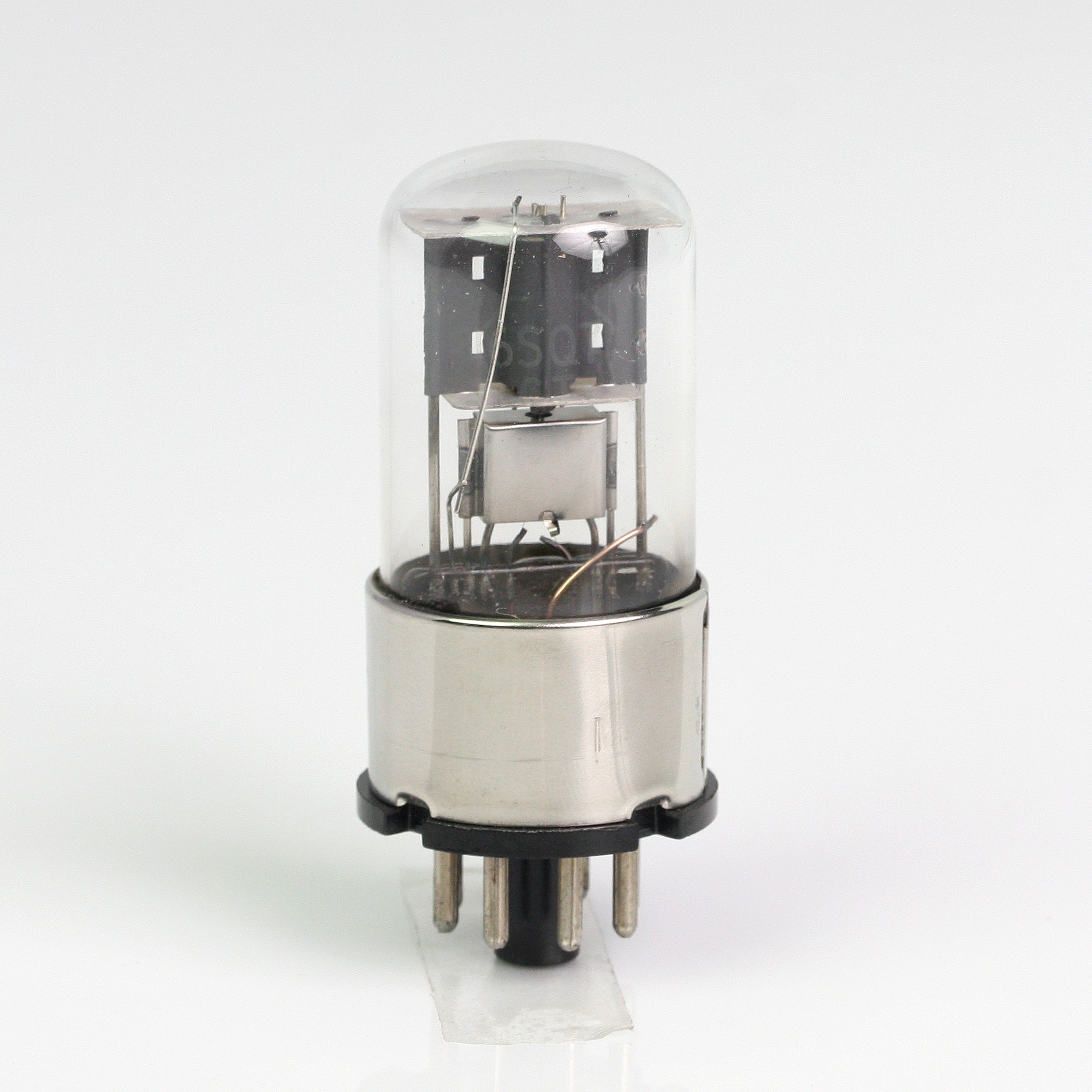

ARCTURUS 6SQ7GT
- Duplo Diodo-Triodo
- Filamento: Revestido
- Tensão de Filamento: 6.3 Volts
- Corrente de Filamento: 0.3 Amperes
- Lâmpada de Vidro
- Base Octal
Especificações
O ARCTURUS 6SQ7GT é uma válvula que combina dois diodos e um triodo em uma única estrutura. Este tubo é amplamente utilizado em receptores de rádio para detecção e amplificação de áudio.
Condições de Operação e Características
Diodos
- Tensão de Pico Inversa: 450 Volts
- Corrente Máxima de Pico: 22 mA
- Corrente de Placa Contínua: 1 mA
Triodo
- Tensão Máxima de Placa: 250 Volts
- Corrente Máxima de Placa: 1 mA
- Resistência Interna: 58 kΩ
- Transcondutância: 1,250 μmhos
- Fator de Amplificação: 70

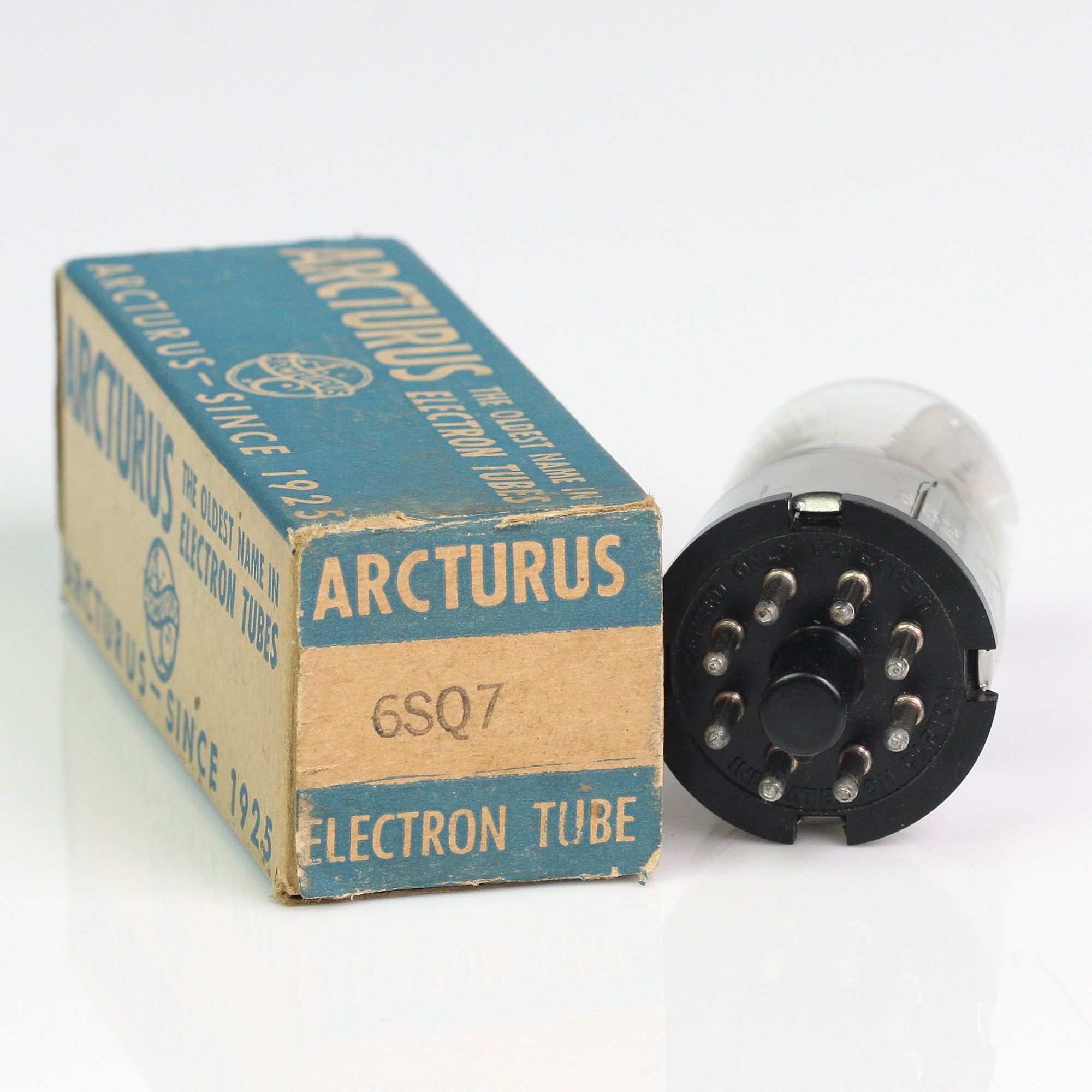

Configuração de Pinos
| Pino | Conexão |
|---|---|
| 1 | Sem Conexão |
| 2 | Placa (Diodo 2) |
| 3 | Catodo (Diodos) |
| 4 | Placa (Diodo 1) |
| 5 | Grade (Triodo) |
| 6 | Placa (Triodo) |
| 7 | Filamento |
| 8 | Filamento |
| Topo | Catodo (Triodo) |
Aplicações Típicas
- Detecção de Áudio: Utilizado para demodular sinais de rádio e converter sinais de alta frequência em áudio.
- Amplificação de Áudio: Usado em circuitos de amplificação de áudio para aumentar a potência do sinal antes de ser enviado ao alto-falante.
Notas de Copyright
- Copyright pela ARCTURUS
- Divisão de Tubos de Rádio
- Fabricado nos EUA
