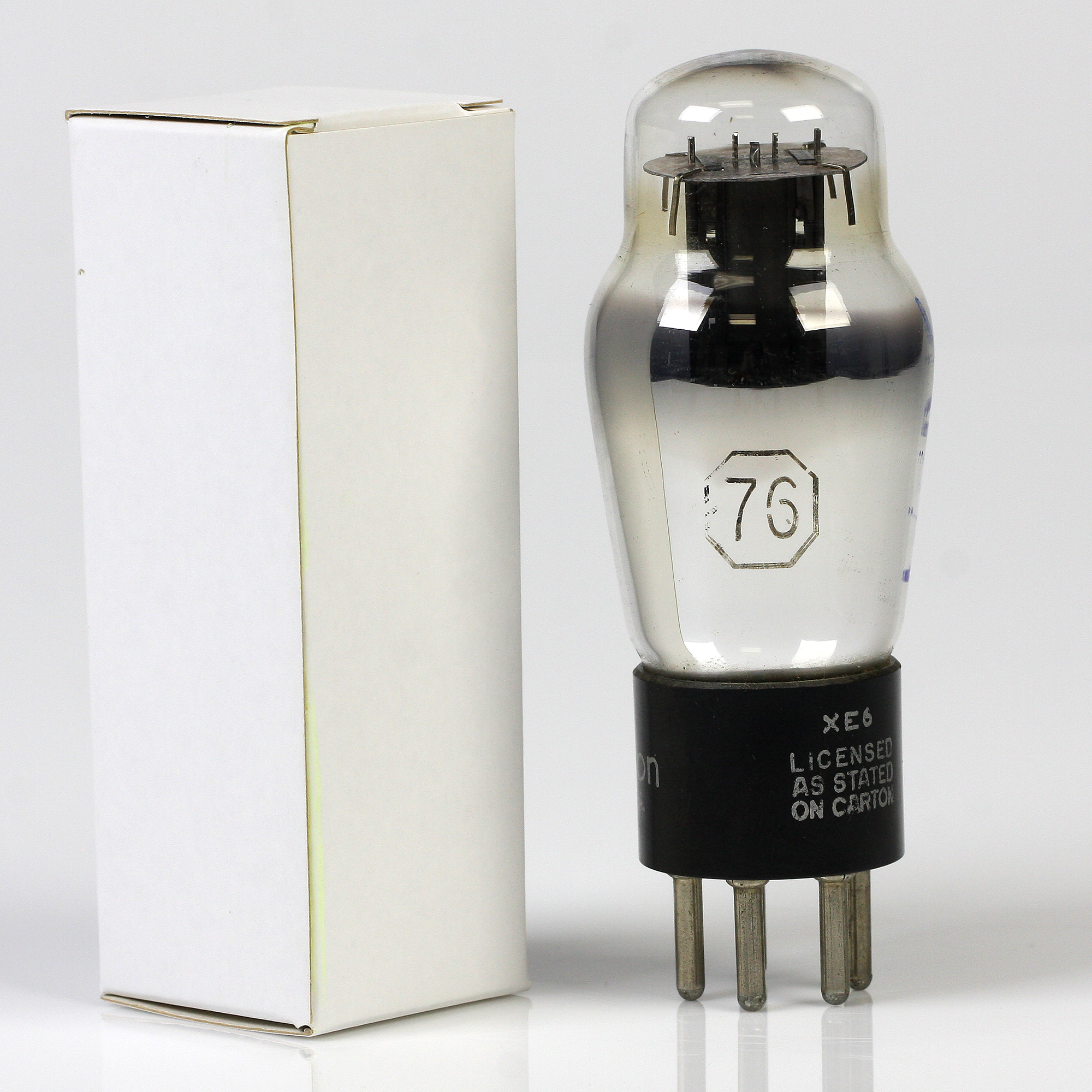

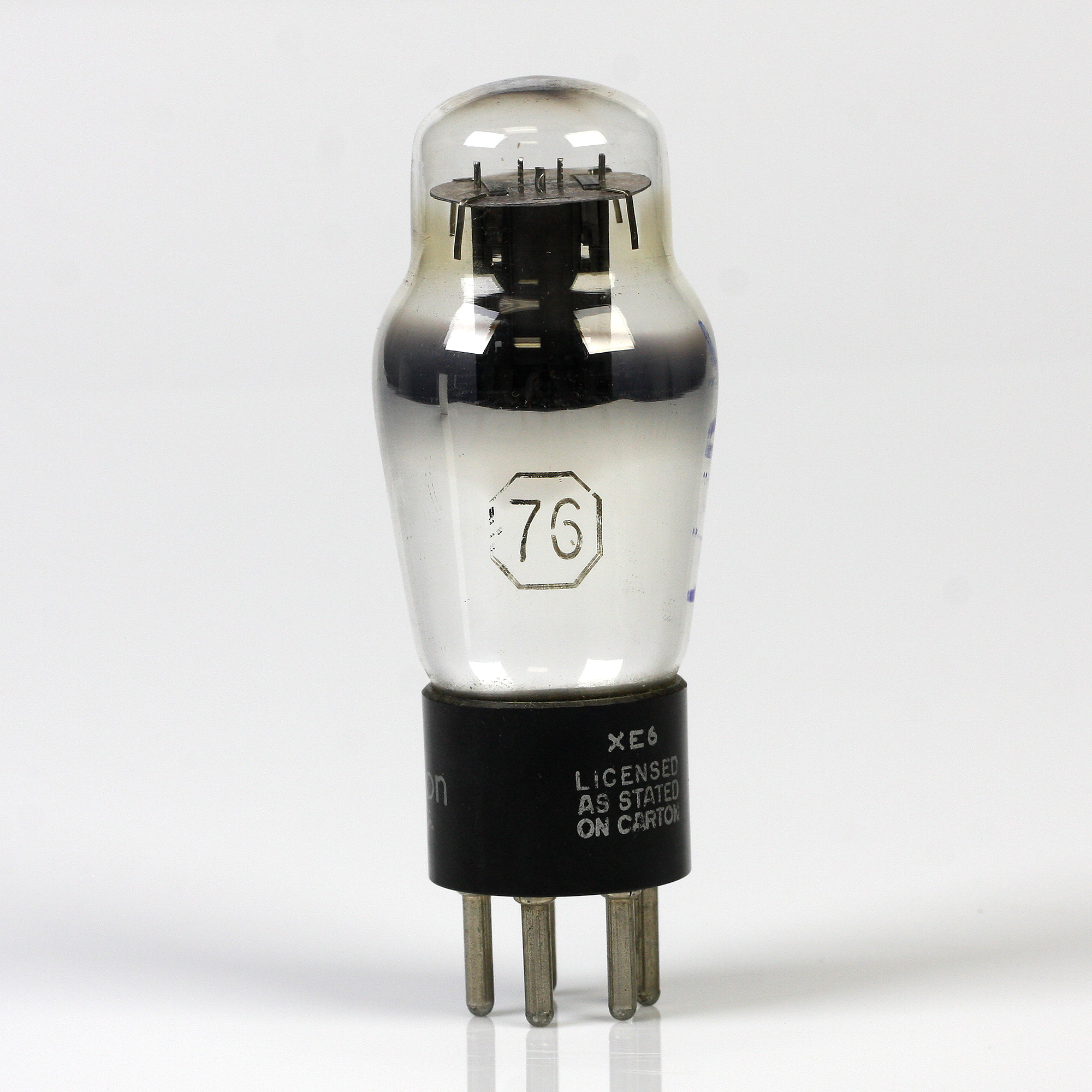

Válvula 76 – RCA

UNG-SOL 76 – TRÍODO AMPLIFICADOR

POTENCIAL MÁXIMO DE CÁTODO
AQUECEDOR:
Máx 6.3 VOLTS 0.3 AMPERE
AC OU DC
TUBO DE VIDRO DN

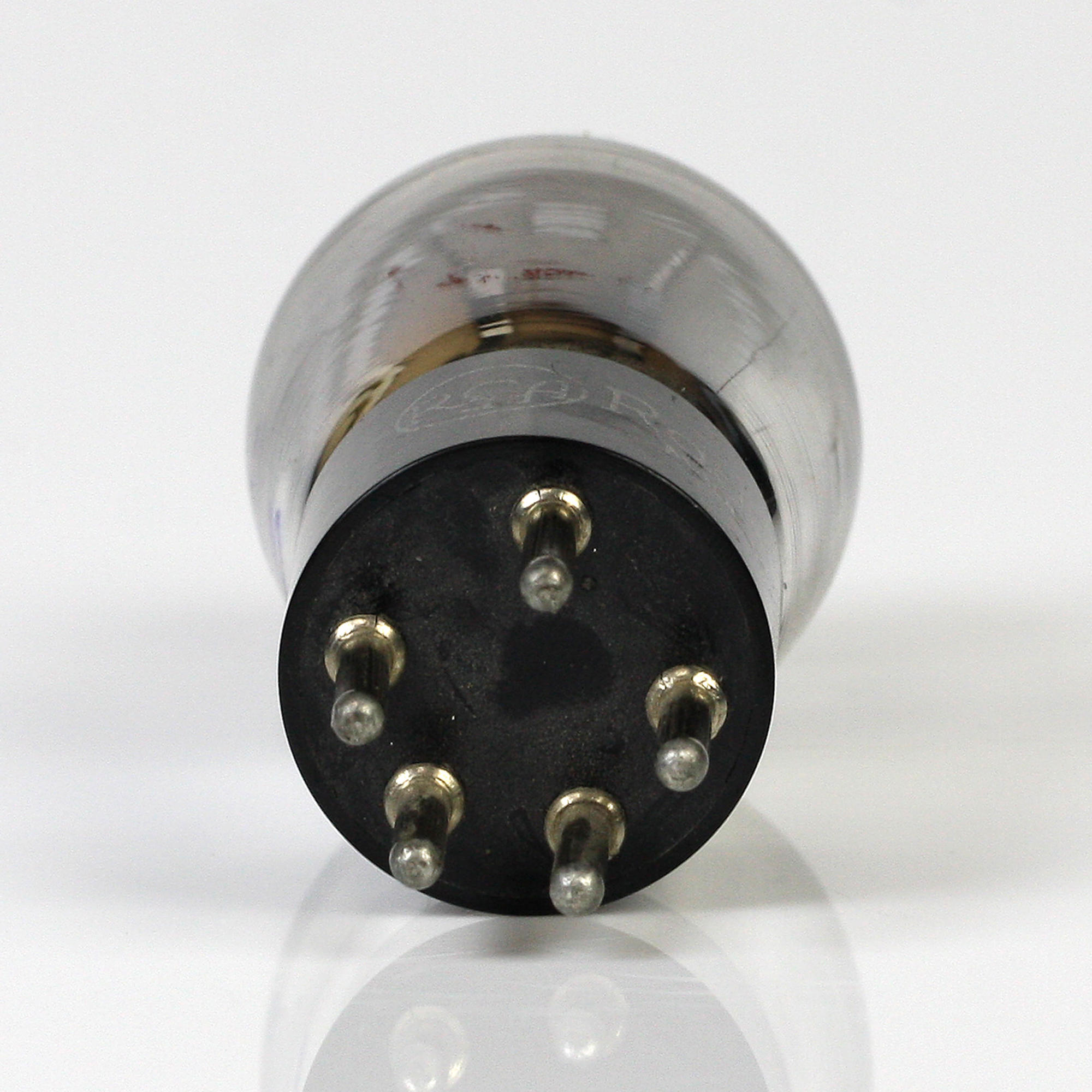

BASE PEQUENA DE 5 PINOS

O TUNG-SOL 76 É UM TRÍODO DE PROPÓSITO GERAL PROJETADO PARA USO COMO OSCILADOR, DETECTOR OU AMPLIFICADOR. EXCETO PELA TENSÃO E CORRENTE DO AQUECEDOR, SUAS CARACTERÍSTICAS SÃO IDÊNTICAS ÀS DO 56.

CONDIÇÕES E CARACTERÍSTICAS DE OPERAÇÃO

AMPLIFICADOR CLASSE A1

• TENSÃO DE PLACA: 100 – 250 VOLTS
• TENSÃO DE GRADE: -5 -13.5 VOLTS
• RESISTÊNCIA DO CIRCUITO DA GRADE: 1 MEGOHM
• CORRENTE DE PLACA: 2.5 – 5 MA
• RESISTÊNCIA DE PLACA: 12.000 – 9.500 OHMS
• TRANSCONDUTÂNCIA: 1150 – 1450 uMHOS
• FATOR DE AMPLIFICAÇÃO: 13.8

DETECTOR

BIASED GRID LEAK

• TENSÃO DE PLACA: 100 – 250 – 45 VOLTS
• TENSÃO DE GRADE: -8 -20 RETORNO AO CÁTODO VOLTS
• CORRENTE DE PLACA: EA NR
• FUGA DE GRADE: 1 – 5 MEGOHMS
• CONDENSADOR DE GRADE: 250 uuF

AMPLIFICADOR ACOPLADO POR RESISTÊNCIA

• TENSÃO DE SUPRIMENTO DA PLACA: 100 – 250 VOLTS
• RESISTOR DE CARGA DA PLACA: 0.05 – 0.25 MEGOHM
• RESISTOR DE CÁTODO: 3.800 – 15.000 OHMS
• GANHO DE TENSÃO: 8.5 – 10 – 9 – 10

CAPACITÂNCIAS DIRETAS ENTRE OS ELETRODOS

• GRADE AO CÁTODO: 3.6 uuf
• PLACA AO CÁTODO: 2.6 uuF
• GRADE À PLACA: 2.8 uuF

(copyright OCT. 4, 1938)

TUNG-SOL LAMP WORKS INC. DIVISÃO DE TUBOS DE RÁDIO
NEWARK, NEW JERSEY, EUA
COPYRIGHT 1939 POR TUNG-SOL LAMP WORKS INC.

CORRENTE DE PLACA (Ip) EM MILIAMPERES
DIVISÃO DE TUBOS DE RÁDIO
NEWARK, NEW JERSEY, EUA
23 DE JANEIRO DE 1939

CORRENTE DE PLACA (Ip) EM MILIAMPERES
AMPLIFICAÇÃO
RESISTÊNCIA DE PLACA
OHMS | FATOR
