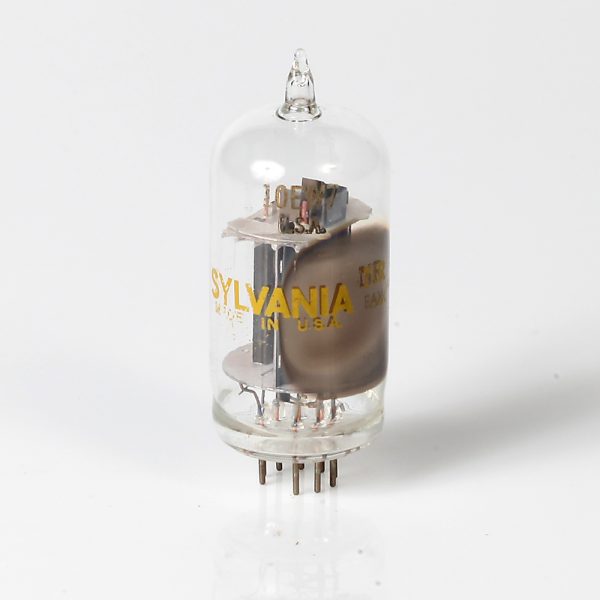

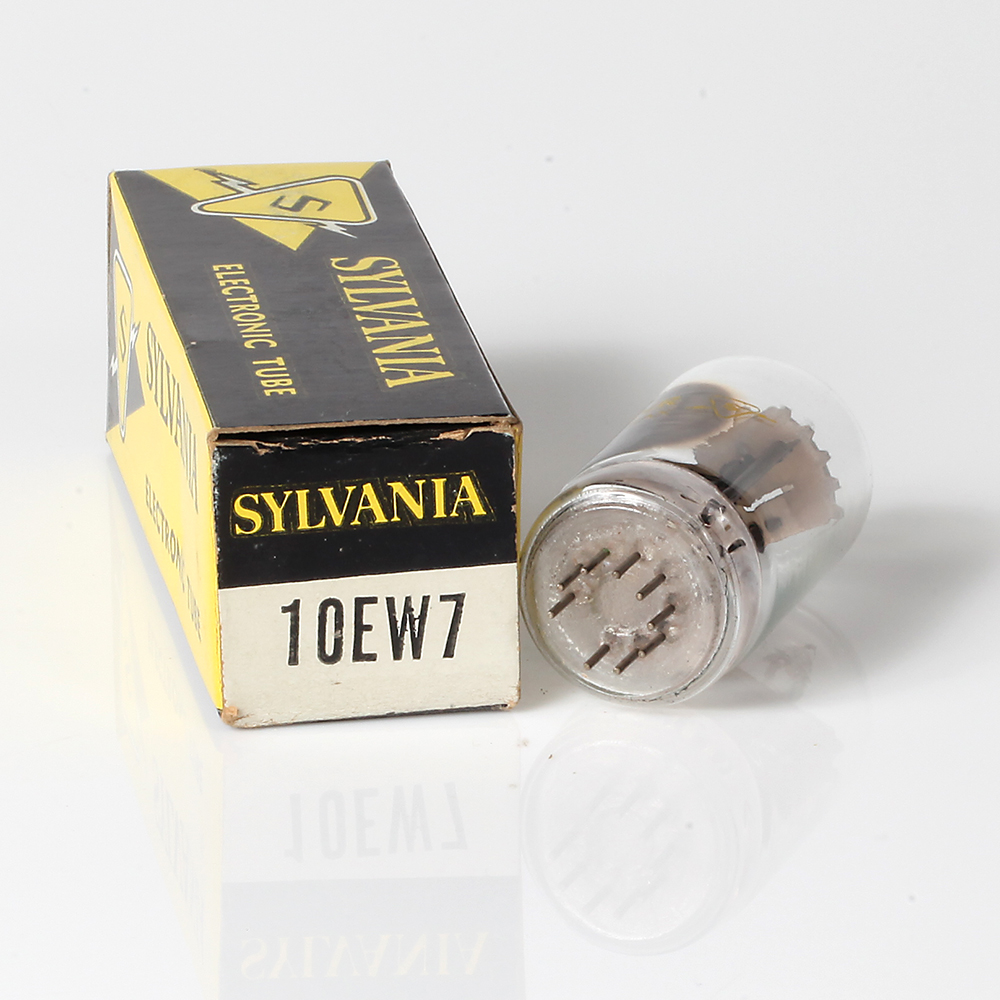

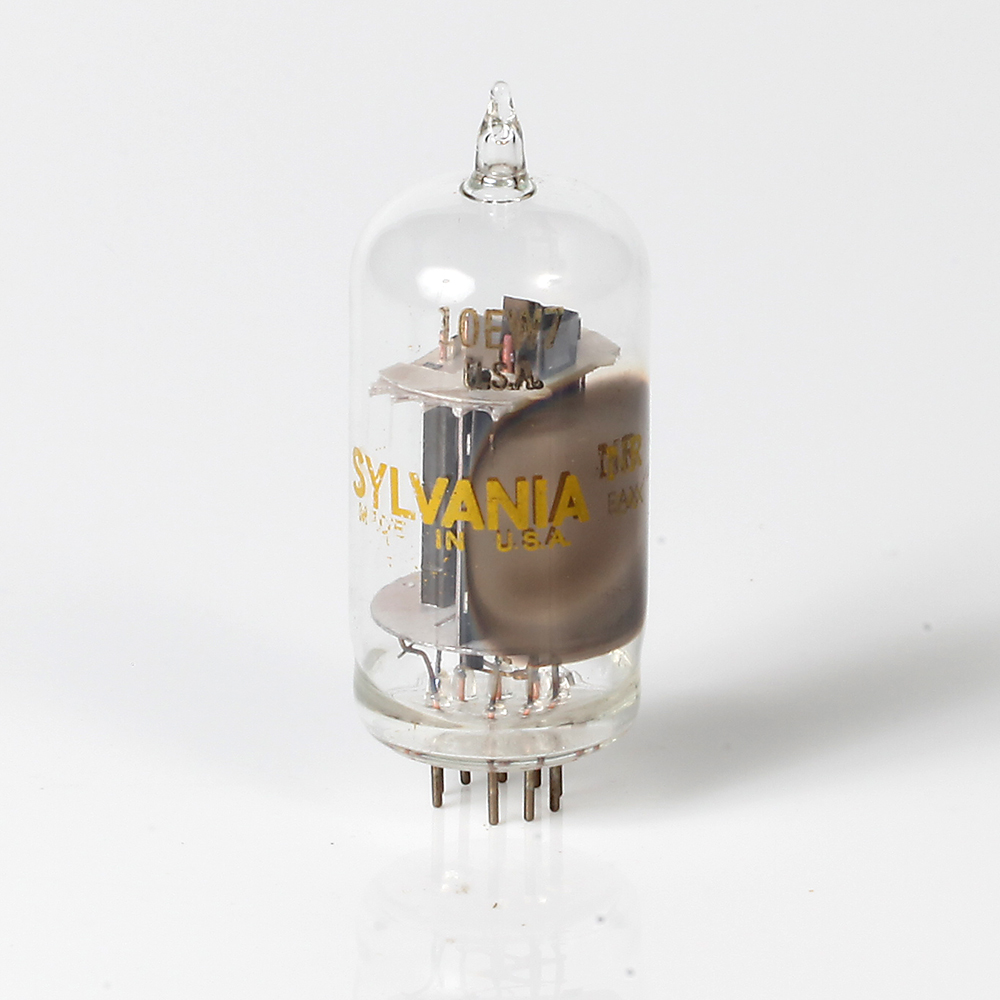

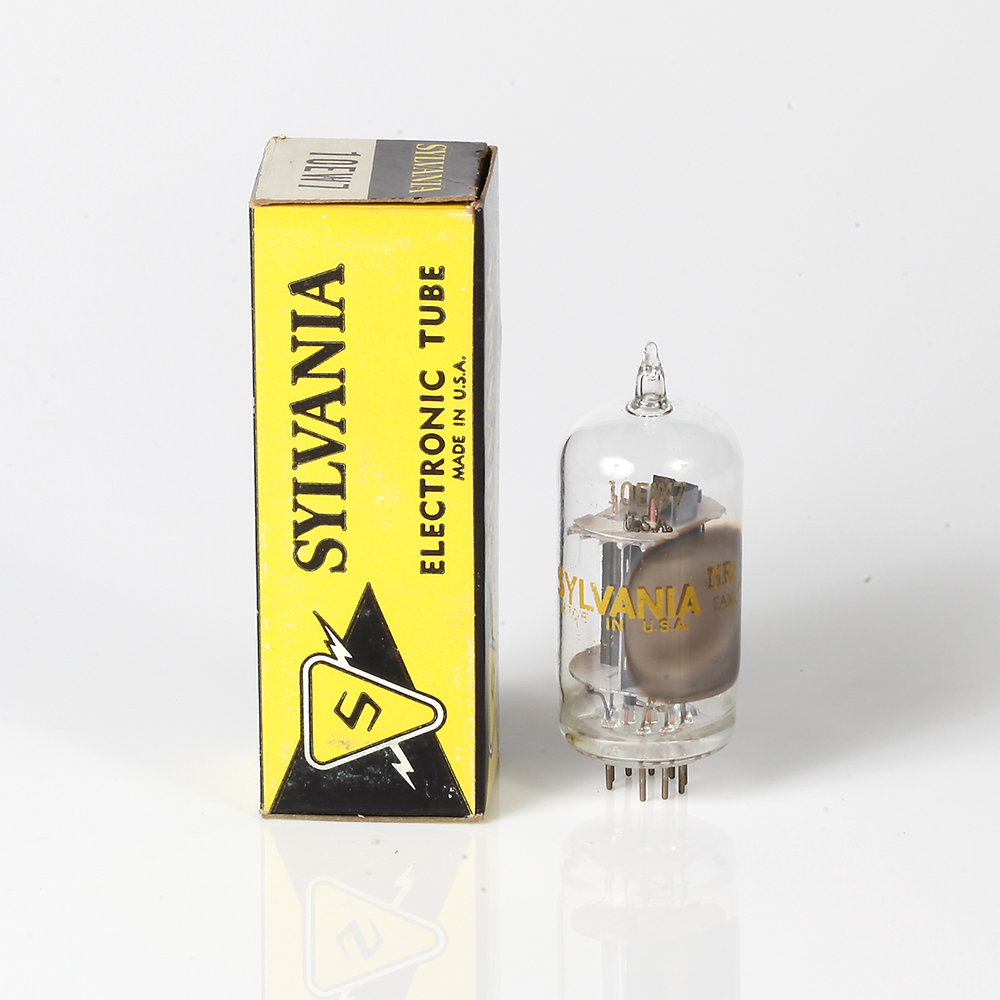

A válvula 10EW7 da Sylvania é um componente eletrônico utilizado principalmente em circuitos de áudio e em aplicações de alta frequência. Esta válvula é uma válvula de dupla função, combinando um triodo de ganho relativamente alto com um triodo de potência.
Descrição da Válvula 10EW7
Características Gerais:
- Fabricante: Sylvania
- Tipo: Válvula dupla (Triodo-Triodo)
- Aplicações: Áudio, amplificação de sinais, amplificadores de potência.
Detalhes Técnicos:
- Base: Noval (B9A)
- Filamento: 10V, 0.6A
- Configuração: Uma seção triodo de baixa potência e uma seção triodo de alta potência.
Parâmetros Elétricos (para cada seção):
- Triodo de Baixa Potência:
- Tensão de placa (Vb): 250V
- Corrente de placa (Ib): 8mA
- Ganho (μ): 20
- Resistência interna (Ra): 10kΩ
- Triodo de Alta Potência:
- Tensão de placa (Vb): 250V
- Corrente de placa (Ib): 36mA
- Ganho (μ): 5.5
- Resistência interna (Ra): 1000Ω
Aplicações Comuns:
- Amplificadores de Áudio: Devido ao seu design de dupla função, a 10EW7 é útil em amplificadores de áudio, onde uma seção pode ser utilizada como amplificadora de sinal e a outra como estágio de saída de potência.
- Osciladores: Utilizada em circuitos de osciladores devido à sua estabilidade e características de amplificação.
Considerações Adicionais:
- Montagem e Uso: Deve ser manuseada com cuidado devido à sensibilidade dos componentes internos. Recomenda-se utilizar soquetes de válvulas apropriados e garantir uma ventilação adequada para evitar sobreaquecimento.
- Substituições e Equivalentes: Embora existam outras válvulas com funções similares, a 10EW7 tem características específicas que podem não ser diretamente substituíveis por outras válvulas sem ajustes no circuito.
