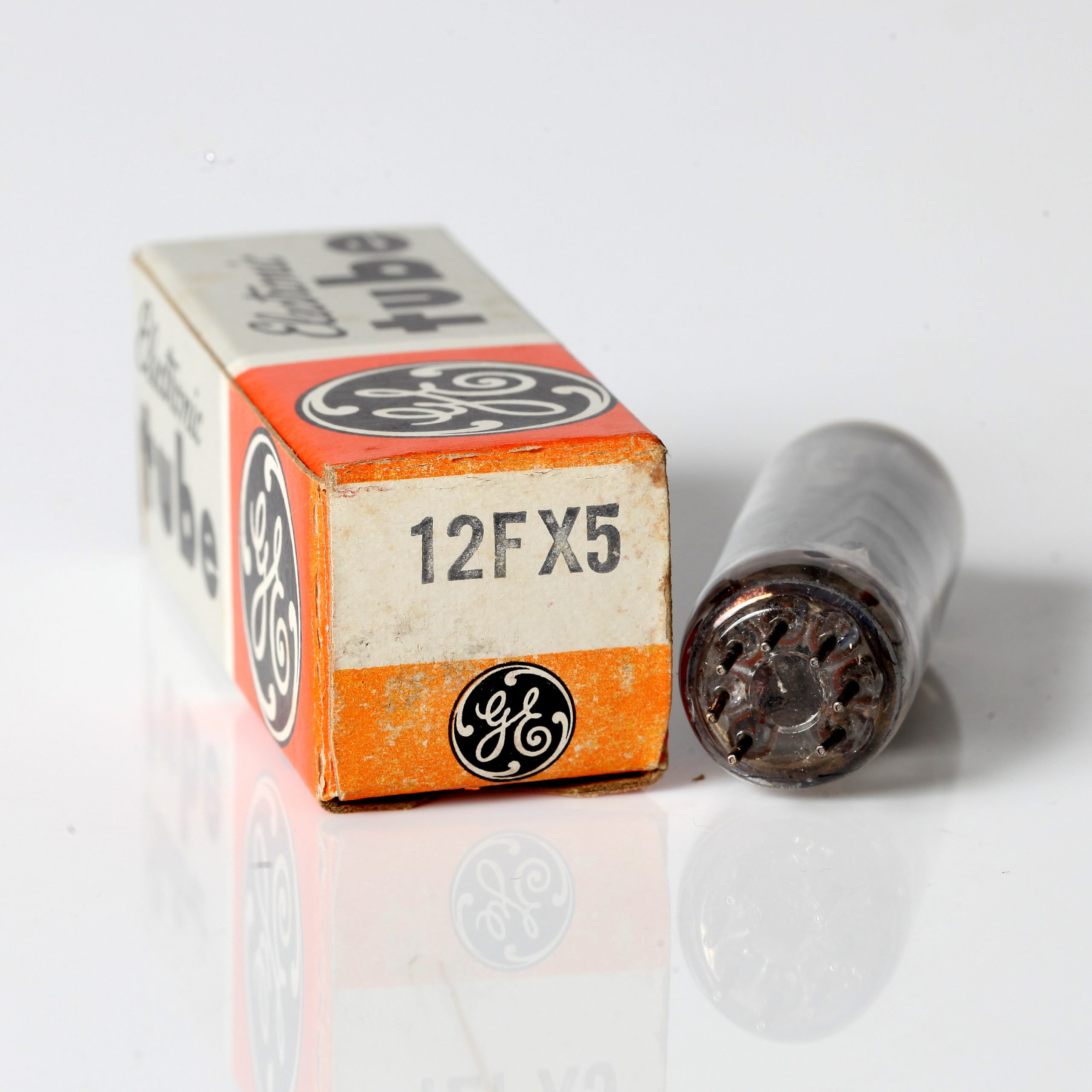

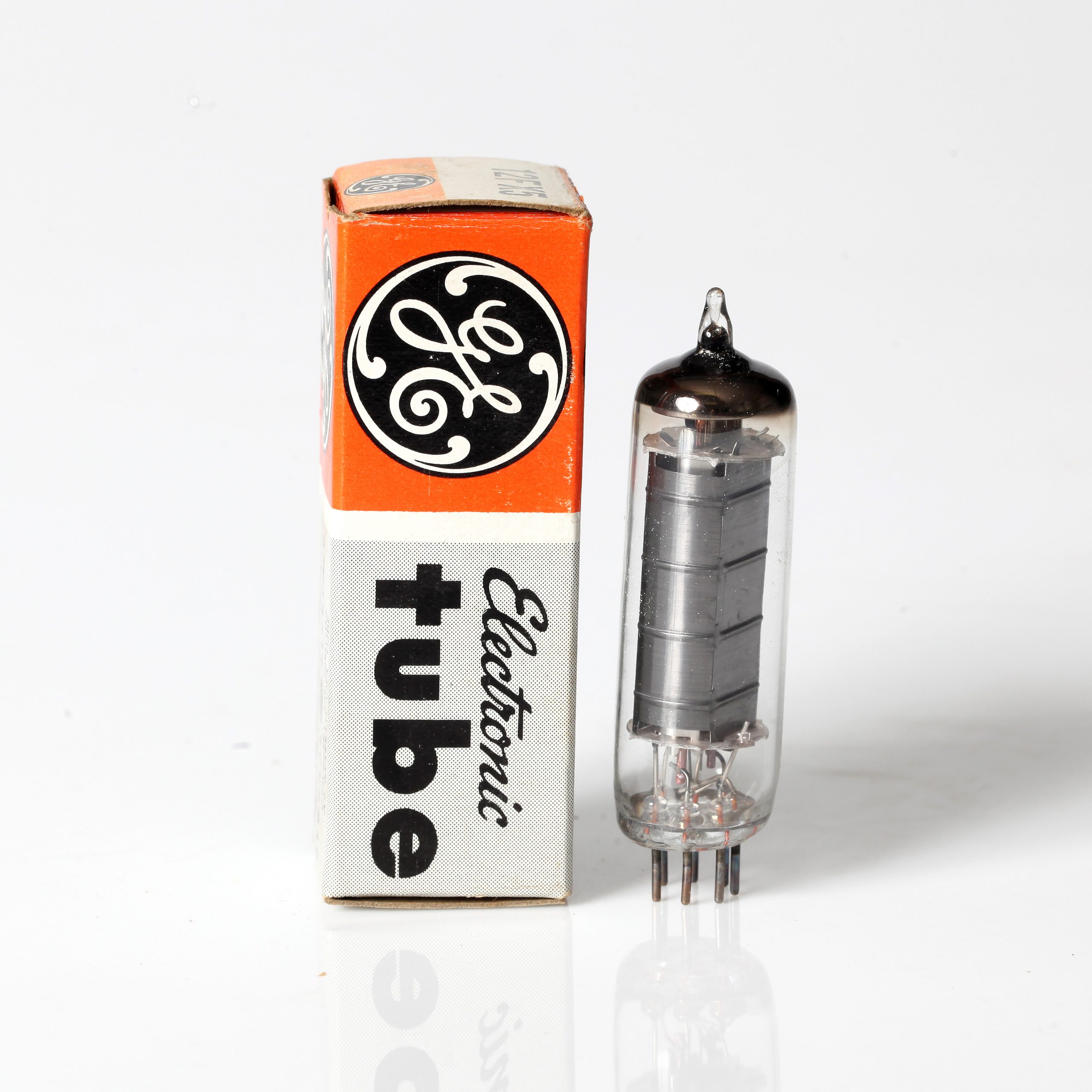

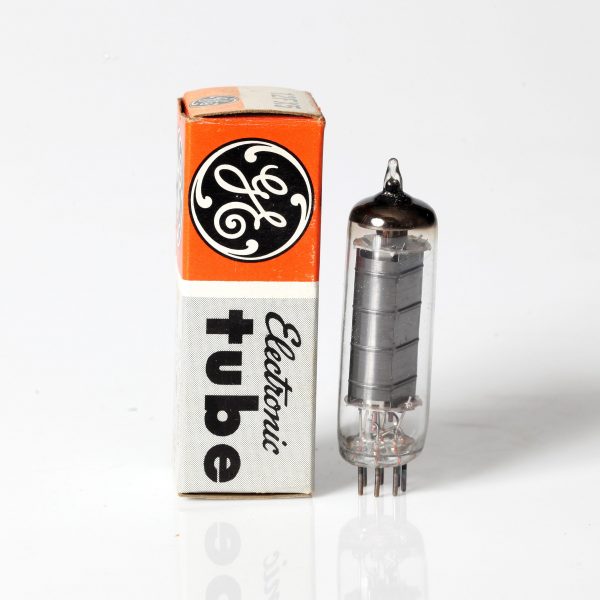

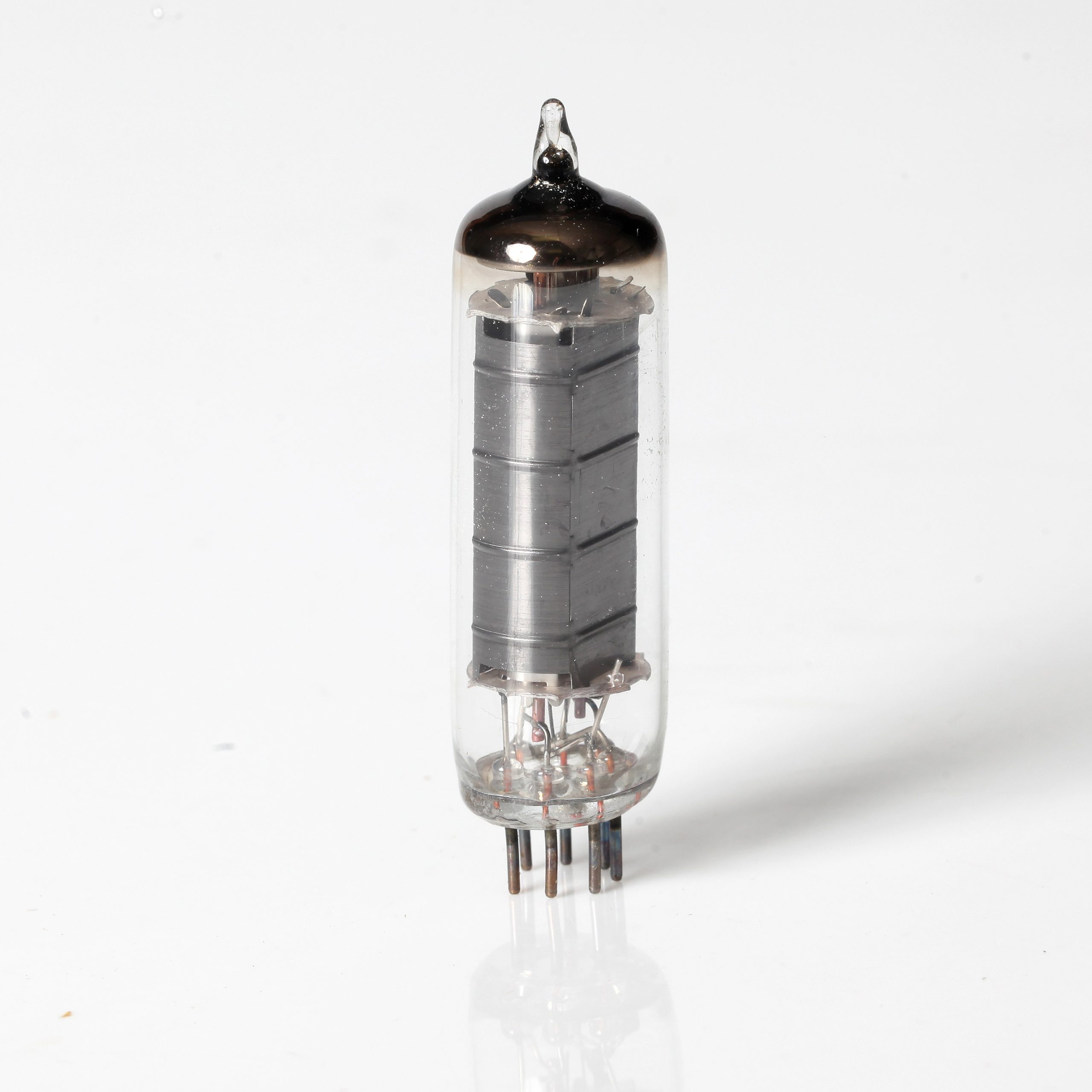

Válvula 12FX5 – GENERAL ELECTRIC

VÁLVULA 12FX5 – GENERAL ELECTRIC

Descrição Geral: A 12FX5 é uma válvula pentóde de potência beam miniatura projetada para aplicações de amplificação de áudio e outras situações que exigem alta sensibilidade e baixa tensão de placa. Ela é adequada para uso em equipamentos de áudio e pode ser montada em qualquer posição.

Características Principais:

• Tipo: Pentóde de potência beam
• Construção: Miniatura de 7 pinos
• Tensão Máxima da Placa: 150 V
• Dissipação Máxima da Placa: 5.5 W
• Tensão da Grelha 2: 130 V
• Corrente Máxima da Placa: 34 mA
• Corrente Máxima da Grelha 2: 6 mA
• Transcondutância: 13.500 µmhos
• Resistência da Placa: Aproximadamente 17.500 ohms

Características do Aquecedor:

• Tensão DC e Picos: Até 200 V
• Corrente Máxima do Aquecedor: 30 mA
• Temperatura Máxima da Lâmpada: 225 ºC
• Tempo de Aquecimento: Aproximadamente 15 segundos

Condições Típicas de Operação:

• Tensão da Placa: 150 V
• Tensão da Grelha 2: 130 V
• Resistor de Biaise do Cátodo: 62 ohms
• Corrente Máxima de Sinal da Placa: 35 mA
• Corrente Máxima de Sinal da Grelha 2: 12 mA
• Resistência de Carga: 3.000 ohms
• Distorsão Harmônica Total: 8%
• Saída Máxima de Potência de Sinal: 1.3 W

Aplicações:

• Amplificadores de Áudio
• Reprodutores de Gravação
