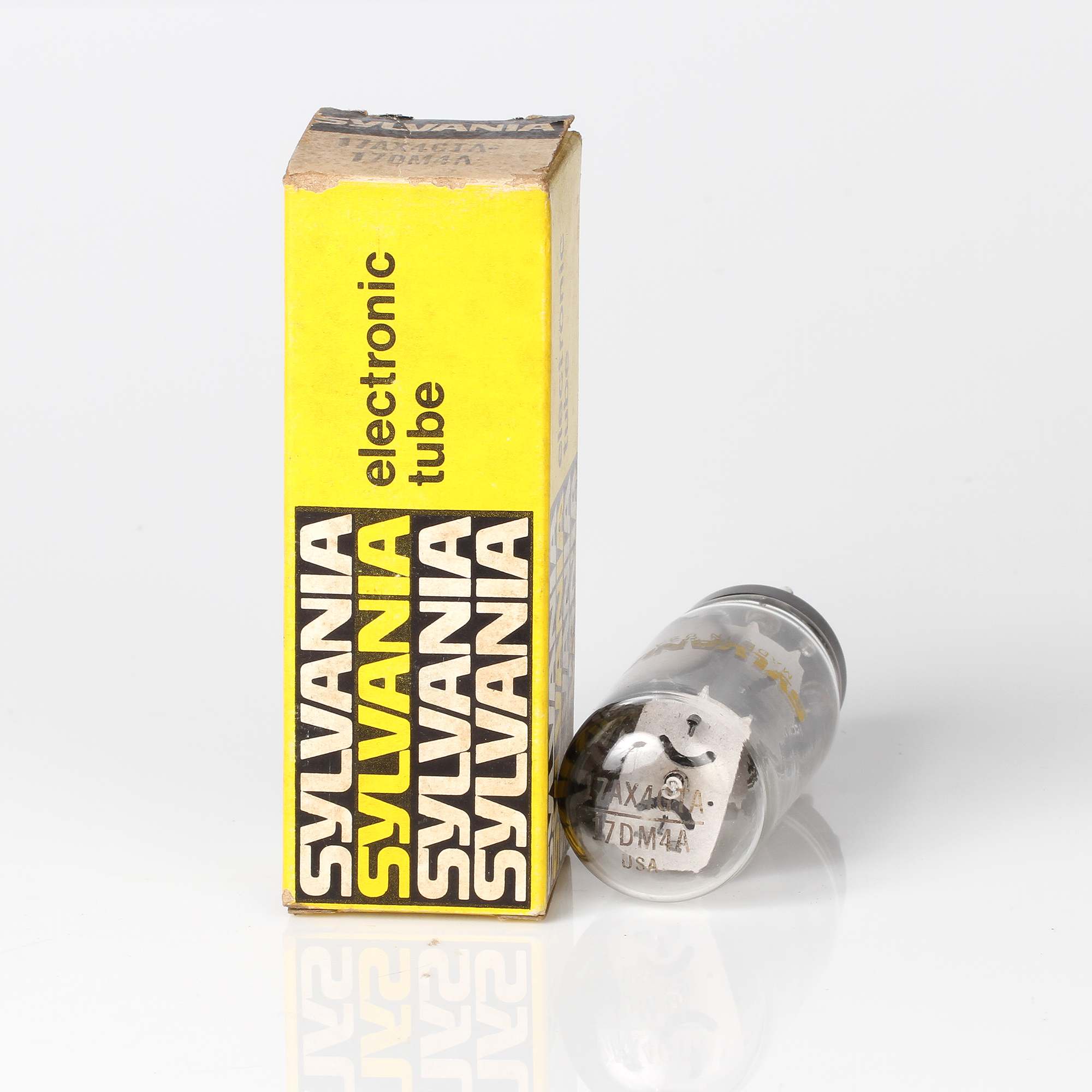

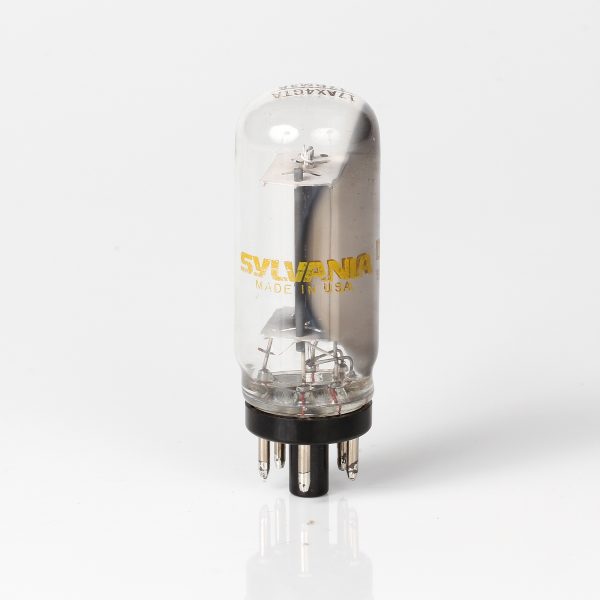

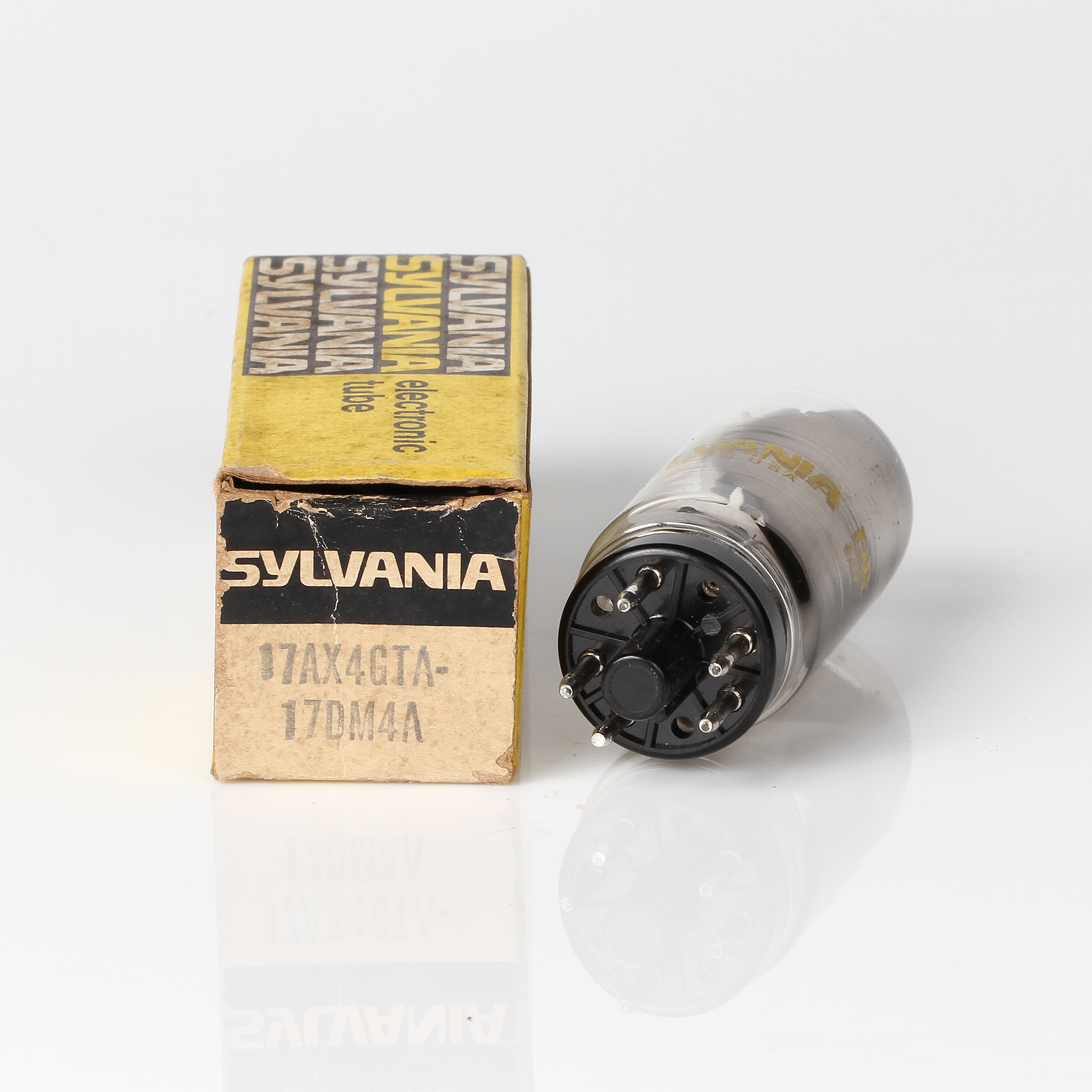

Válvula 17AX4GTA – SYLVANIA
DADOS ELÉTRICOS
CARACTERÍSTICAS DO AQUECEDOR
- Voltagem do Aquecedor: 17 Volts
- Corrente do Aquecedor: 450 mA
TENSÃO MÁXIMA INVERSA DE PICO
- Seção Nº 1: 1100 Volts
- Seção Nº 2: 1100 Volts
TENSÃO DE PICO DE CÁTODO
- Seção Nº 1: 900 Volts
- Seção Nº 2: 900 Volts
CORRENTE MÁXIMA DE PICO DE PLACA
- Seção Nº 1: 450 mA
- Seção Nº 2: 450 mA
CORRENTE MÉDIA DE PLACA
- Seção Nº 1: 125 mA
- Seção Nº 2: 125 mA
TENSÃO MÁXIMA DE PLACA (RMS)
- Seção Nº 1: 550 Volts
- Seção Nº 2: 550 Volts
TENSÃO MÁXIMA DE CÁTODO
- Seção Nº 1: 900 Volts
- Seção Nº 2: 900 Volts
CAPACITÂNCIAS INTERELETRODOS DIRETAS (Não Blindadas)
| Capacitância | Seção Nº 1 | Seção Nº 2 |
|---|---|---|
| Grade para Placa | 4.5 pF | 4.5 pF |
| Entrada: gto (h+k) | 2.0 pF | 2.0 pF |
| Saída: pto (h+k) | 0.7 pF | 0.7 pF |
NOTAS:
- As características e os valores máximos de projeto indicados são para uma válvula de referência sob condições padrão de teste. A vida útil e o desempenho da válvula podem variar conforme as condições de operação.
- As válvulas devem ser operadas de acordo com os valores de projeto para garantir desempenho e vida útil adequados. Valores que excedam as especificações podem resultar em falhas prematuras.
- As características da válvula são influenciadas pela temperatura ambiente, variações de voltagem de alimentação e outras condições ambientais. Recomenda-se testar sob condições reais de operação.
SYLVANIA VÁLVULAS ELETRÔNICAS
APLICAÇÃO
A válvula Sylvania 17AX4GTA é um retificador de meia-onda de alta tensão, ideal para uso em fontes de alimentação de televisão e outros equipamentos eletrônicos que requerem alta tensão e baixa corrente.
SYLVANIA VÁLVULAS ELETRÔNICAS
